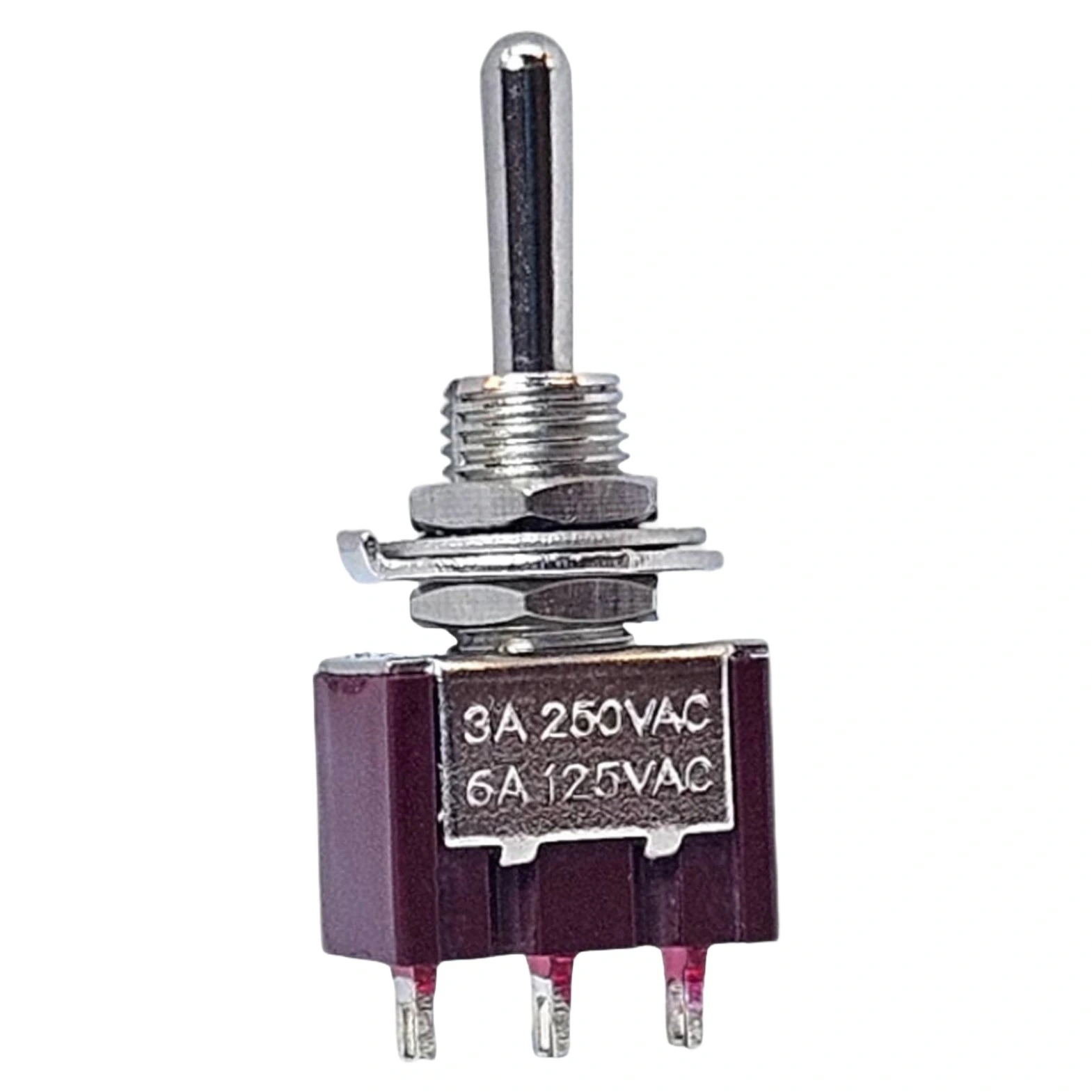

IC-142 Toggle Switch Yaylı On-Off-Mom (Kaliteli) Ø6mm MTS-113

IC-142 Toggle Switch Yaylı ON-OFF-MOM Kaliteli 6mm MTS-113

IC-142 Toggle Switch, yaylı mekanizmaya sahip, ON-OFF-MOM (Momentary) fonksiyonlarında çalışan bir anahtardır. Ø6mm mil çapı ve dayanıklı yapısıyla çeşitli elektronik ve elektriksel devrelerde güvenilir bir kontrol elemanıdır. Kaliteli malzemelerden üretilmiş olması, uzun ömürlü ve güvenilir bir kullanım sunar.

IC-142 Toggle Switch, 6mm montaj çapı ve ON-OFF-MOM konfigürasyonu ile kompakt boyutlarda elektronik projelere uygun çok yönlü bir anahtardır. 3 pinli tasarımı ve SPDT (Tek Kutuplu Çift Yönlü) yapısı ile tek bir devreyi üç farklı modda kontrol edebilme imkanı sunar.

Mini boyutlu, karma konumlu bir toggle switch arıyorsanız, IC-142 Toggle Switch MTS-113 model kodu ile projelerinizde kullanabileceğiniz ideal bir seçimdir. 6mm montaj çapı sayesinde dar alanlarda ve minyatür projelerde kullanım için özel olarak tasarlanmıştır.

ON-OFF-MOM konfigürasyonu ile yukarı konumda sabit (ON), orta konumda kapalı (OFF), aşağı konumda yaylı (MOM) çalışan bu mini toggle switch, karma kontrol gerektiren uygulamalar için mükemmel bir çözüm sunar. Tek bir switch ile hem kalıcı açık mod hem geçici aktivasyon imkanı verir. Küçük boyutuna rağmen güvenilir performans ve uzun ömür sağlar.

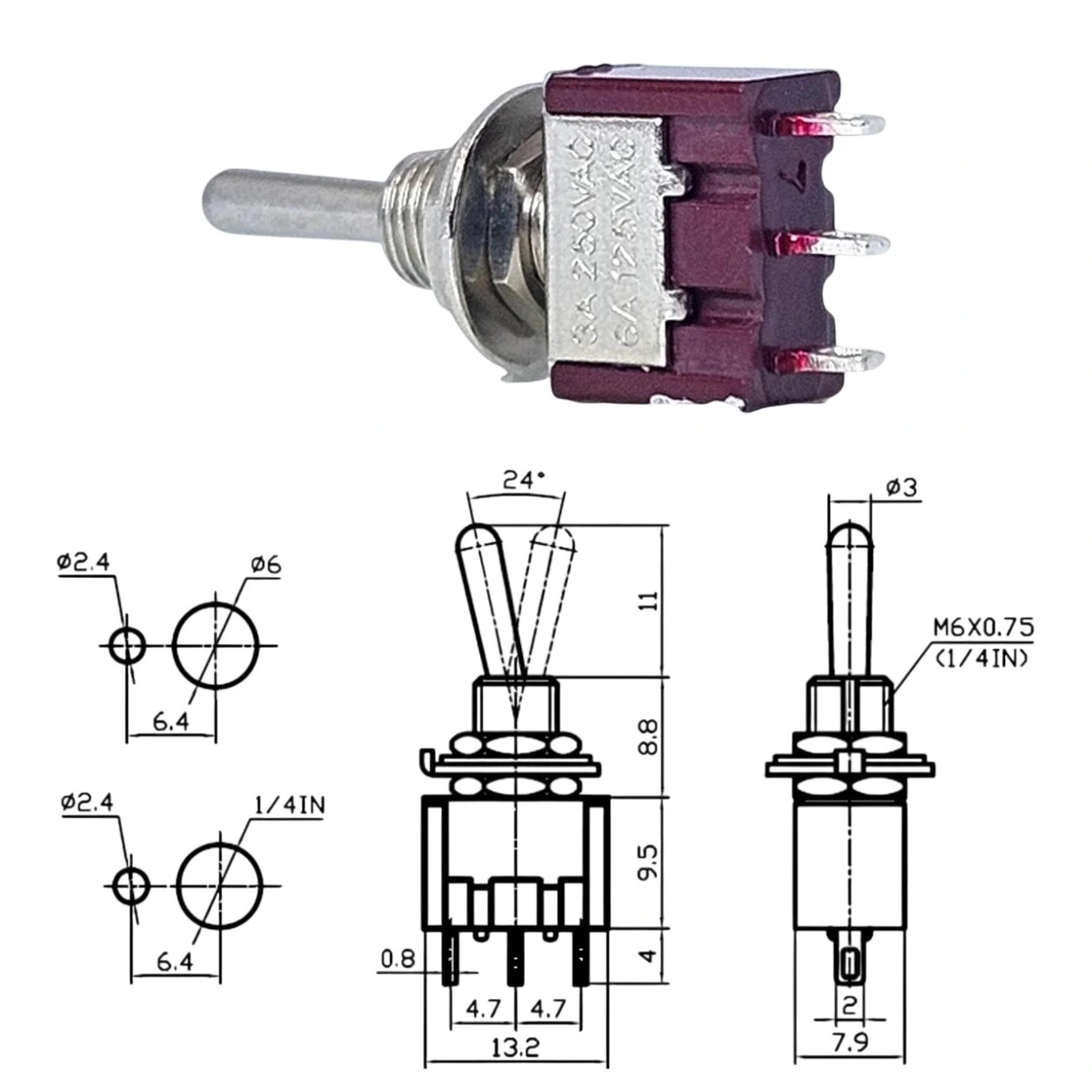

Teknik Özellikler

• Model: IC-142 / MTS-113
• Tip: Mini Toggle Switch (Kollu Anahtar)
• Konfigürasyon: ON-OFF-MOM (Sabit-Kapalı-Yaylı)
• Kontak Düzeni: SPDT (Tek Kutuplu Çift Yönlü)
• Montaj Çapı: 6mm
• Terminal Sayısı: 3 Pin
• Akım Kapasitesi: 3A
• Voltaj Değeri: 125V AC / 12V DC
• Kol Tipi: Mini Metal
• Kol Uzunluğu: Yaklaşık 10mm
• Gövde Malzemesi: Metal (Nikel Kaplama)
• Kol Malzemesi: Metal (Krom Kaplama)
• Kontak Malzemesi: Bakır Alaşım
• Yalıtım Direnci: >100 MΩ
• Kontak Direnci: <50 mΩ
• Mekanik Ömür: >20,000 işlem döngüsü
• Çalışma Sıcaklığı: -20°C ila +65°C
• Bağlantı Tipi: Lehim terminali
• Toplam Uzunluk: Yaklaşık 18mm (terminaller dahil)
• Su Koruması: Yok (IP sınıfı belirtilmemiş)

Kullanım Avantajları

• Ultra Kompakt Boyut: 6mm montaj çapı ile minimum alan kullanımı.
• Karma Konumlu Yapı: Sabit ve yaylı kontrolü tek switchte birleştirme.
• ON-OFF-MOM Yapısı: Sürekli açık, kapalı ve anlık aktivasyon seçenekleri.
• SPDT Yapısı: Tek giriş kaynağını iki farklı çıkışa yönlendirme.
• Hafif Tasarım: Taşınabilir elektronik projelere uygun ağırlık.
• Kolay Montaj: Mini somun-rondela sistemi ile hızlı kurulum.
• Hassas Mekanizma: Küçük boyuta rağmen belirgin konum hissi.
• Metal Gövde: Dayanıklı yapı ve profesyonel görünüm.
• Çok Yönlü Kontrol: Aynı switch ile sabit ve geçici kontrol imkanı.
• Geniş Çalışma Sıcaklığı: -20°C ila +65°C aralığında güvenilir çalışma.
• Fonksiyonel Tasarım: Üç farklı çalışma modu tek anahtar ile.
• Kompakt Panel Tasarımı: Minimal alan kullanımı ile maksimum fonksiyon.

İdeal Kullanım Alanları

• Mini Elektronik Projeler: Sürekli ve geçici mod seçimi
• LED Aydınlatma: Sabit ışık ve flaş modu kontrolü
• RC Model Araçlar: Normal sürüş ve turbo mod kontrolü
• Audio Sistemler: Standart ve anlık boost kontrolü
• Arduino Projeleri: Kalıcı ve geçici sinyal üretimi
• Taşınabilir Cihazlar: Ana güç ve anlık test modu
• Sensör Sistemleri: Sürekli ve anlık tetikleme
• Robotik Projeler: Sabit çalışma ve anlık manevra
• Test Ekipmanları: Normal ve anlık test fonksiyonları
• Hobi Elektronik: Üç modlu kompakt kontrol arayüzü
• Oyuncak Devreler: Normal ve turbo mod kontrolü
• PCB Montajlı Sistemler: Minimum alan kullanan çok fonksiyonlu switch

Montaj ve Kullanım İpuçları

ON-OFF-MOM Tek Kutuplu Yapı

IC-142 Toggle Switch, ON-OFF-MOM konfigürasyonu ve SPDT yapısıyla karma konumlu tek devre kontrolü sağlar. Bu kombinasyon, sürekli ve geçici kontrolü tek bir switch ile gerçekleştirmeyi mümkün kılar.

Kol yukarı (ON) konumda iken 1-2 arasında sabit bağlantı kurulur ve bu konumda kalır. Orta (OFF) konumda tüm kontaklar kapalıdır. Kol aşağı (MOM) konuma getirildiğinde 2-3 arasında geçici bağlantı kurulur, bırakıldığında otomatik olarak orta (OFF) konumuna geri döner. Bu karma yapı, örneğin bir cihazın normal çalışma modu ve geçici turbo modu gibi farklı işlevleri tek bir anahtar ile kontrol etmeyi sağlar.

SPDT 3 Pin Bağlantı Sistemi

IC-142 Toggle Switch, SPDT (Tek Kutuplu Çift Yönlü) yapısı ile 3 pinli bağlantı sistemi sunar. Bu yapı, tek bir giriş kaynağını iki farklı çıkışa yönlendirme imkanı verir.

3 pin bağlantısında ortadaki pin (2) ortak (COM) bağlantıdır. Güç kaynağı bu orta pine bağlanır. Switch yukarı (ON) konumda iken 1-2, aşağı (MOM) konumda iken 2-3 arasında bağlantı kurulur. MTS-113 modelindeki mini tasarım, özellikle karma kontrol gerektiren uygulamalar için kompakt bir çözüm sunar. 6mm montaj çapı ile panel alanından tasarruf sağlarken, üç farklı çalışma modu sunarak kullanım esnekliği sağlar.

Paket İçeriği

• 1 x IC-142 Toggle Switch Yaylı ON-OFF-MOM 6mm MTS-113
