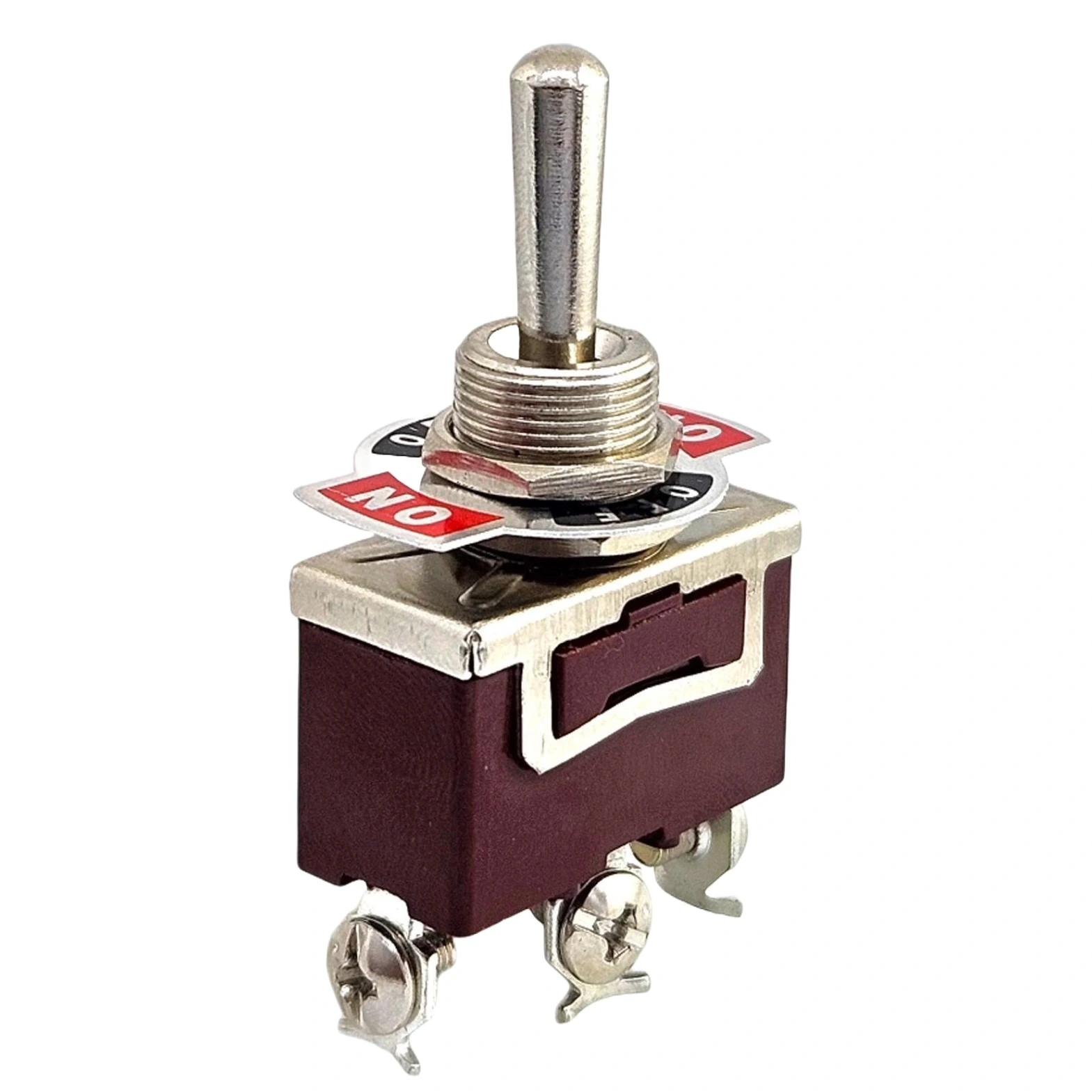

IC-155 Toggle Switch MOM-OFF-MOM 3P Ø12mm KN3C-123

IC-155 Toggle Switch MOM-OFF-MOM 3P 12mm KN3C-123

IC-155 Toggle Switch, 3P (3 kutuplu) MOM-OFF-MOM konfigürasyonu ile çalışan, Ø12mm montaj çapına sahip çok yönlü bir anahtardır. Genellikle cihazlarda geçici (momentary) açma/kapama kontrolü gerektiren uygulamalarda tercih edilir.

Elektronik projeleriniz ve kontrol panelleriniz için güvenilir, çift yönlü yaylı bir toggle switch mi arıyorsunuz? IC-155 Toggle Switch, MOM-OFF-MOM konfigürasyonu ile projelerinize profesyonel kontrol imkanı sunuyor. 12mm montaj çapı ve 3 pinli yapısıyla KN3C-123 model kodlu bu toggle switch, her iki yönde de bırakıldığında otomatik olarak merkez konuma dönen yapısıyla geçici aktivasyon gerektiren tüm uygulamalarınız için ideal bir çözümdür.

Bu çift yönlü yaylı toggle switch, robotik projeler, motor yön kontrolleri, güvenlik sistemleri ve kullanıcı müdahalesi gerektiren uygulamalar için mükemmel bir seçimdir. SPDT (Tek Kutuplu Çift Yönlü) yapısı sayesinde tek bir devre üzerinde iki farklı fonksiyonu kontrol edebilirsiniz. Metal gövdesi ve sağlam mekanizması ile zorlu koşullarda bile güvenilir performans sunar.

Teknik Özellikler

• Model: IC-155 / KN3C-123
• Tip: Toggle Switch (Kollu Anahtar)
• Konfigürasyon: MOM-OFF-MOM (Yaylı-Kapalı-Yaylı)

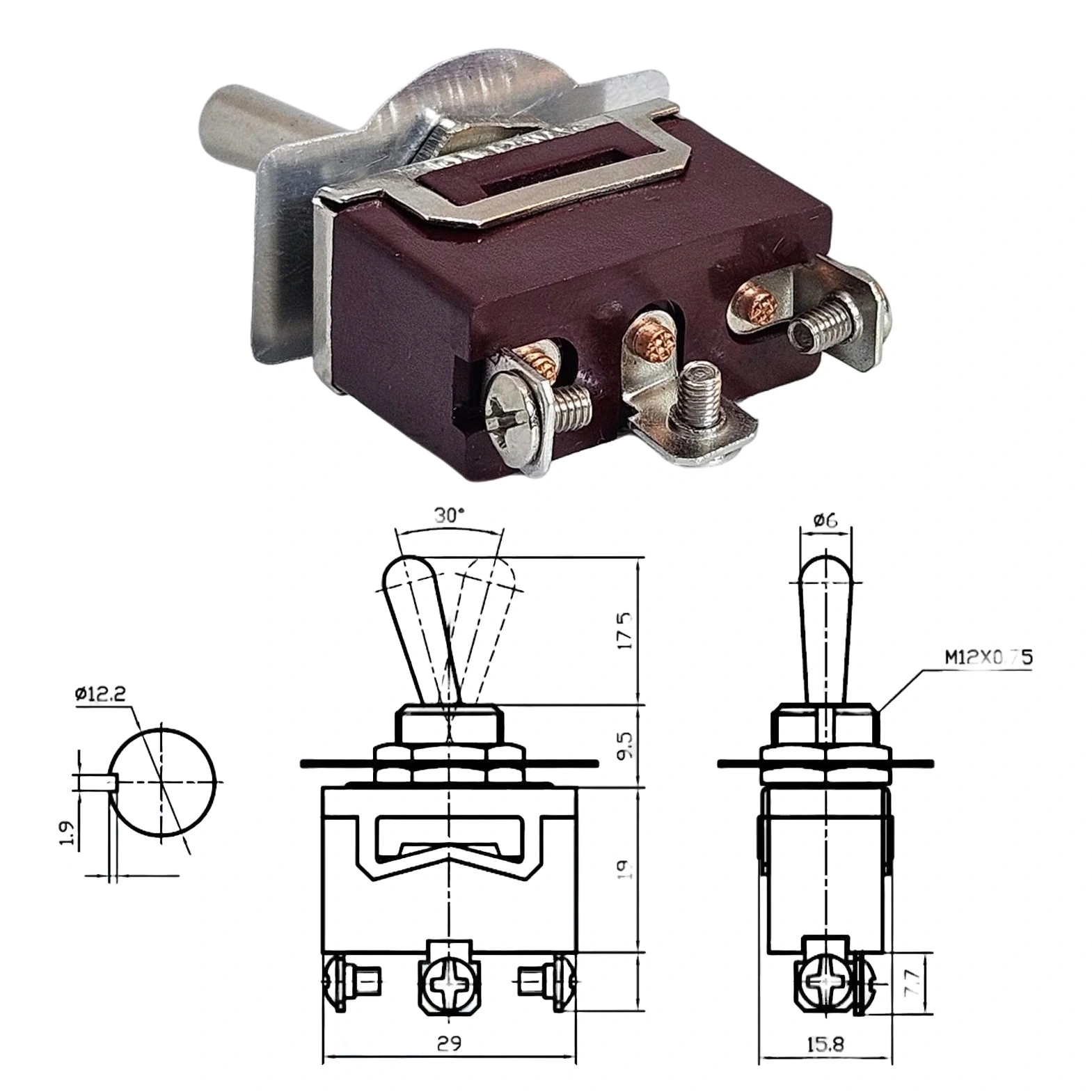

• Montaj Çapı: 12mm
• Terminal Sayısı: 3 Pin
• Kontak Tipi: SPDT (Tek Kutuplu Çift Yönlü)
• Aktüatör Tipi: Standart Kol
• Kol Uzunluğu: Yaklaşık 15-20mm
• Akım Kapasitesi: 10A
• Voltaj Değeri: 125V AC / 12V DC
• Gövde Malzemesi: Metal (Nikel Kaplama)
• Kol Malzemesi: Metal (Krom Kaplama)
• Kontak Malzemesi: Gümüş Alaşım
• Yalıtım Direnci: >500 MΩ
• Kontak Direnci: <50 mΩ
• Mekanik Ömür: >30,000 işlem döngüsü
• Çalışma Sıcaklığı: -20°C ila +70°C

Kullanım Avantajları

• Çift Yönlü Yaylı Yapı: Her iki yönde de bırakıldığında merkeze döner.
• Güvenlik Odaklı Tasarım: Kullanıcı kontrolü bırakınca otomatik kapanma.
• SPDT Yapısı: Tek devre üzerinde iki farklı fonksiyon kontrolü.
• Dayanıklı Metal Gövde: Zorlu koşullarda uzun ömürlü kullanım.
• Standart Montaj Ölçüsü: 12mm çap ile yaygın panel uyumluluğu.
• Net Taktil Geri Bildirim: Belirgin tıklama hissi ve ses.
• Kolay Montaj: Basit somun-rondela sistemi ile hızlı kurulum.
• Profesyonel Görünüm: Krom kaplama kol ile estetik tasarım.
• Geçici Kontrol: Anlık aktivasyon için ideal yapı.
• Çok Yönlü Uyumluluk: Çeşitli proje tiplerine uygun tasarım.

İdeal Kullanım Alanları

• Motor Yön Kontrolü: İleri-geri geçici hareket kontrolü
• Robotik Projeler: Anlık hareket ve konumlandırma
• Güvenlik Sistemleri: Kullanıcı müdahalesi gerektiren kontroller
• Araç Modifikasyonları: Geçici aktivasyon gerektiren fonksiyonlar
• DIY Elektronik Projeleri: Arduino ve Raspberry Pi uygulamaları
• Endüstriyel Kontrol Panelleri: Geçici test ve aktivasyon
• Oyun ve Simülasyon Ekipmanları: Yön kontrolleri
• Telsiz ve İletişim Cihazları: Push-to-talk tarzı kontroller
• Test Ekipmanları: Geçici test fonksiyonları
• Ses ve Aydınlatma Sistemleri: Anlık kontrol ve yönlendirme

Montaj ve Kullanım İpuçları

MOM-OFF-MOM Çalışma Prensibi

MOM-OFF-MOM konfigürasyonu, toggle switchin her iki yönde de yaylı (momentary) çalışmasını sağlayan özel bir tasarımdır. Kol herhangi bir yöne hareket ettirildiğinde, bırakıldığında otomatik olarak merkez (OFF) konumuna geri döner.

Bu yapı, kullanıcının switch kolunu tuttuğu sürece işlevin devam etmesini sağlar. Güvenlik kritik uygulamalarda, kullanıcı kontrolü bıraktığında sistemin otomatik olarak durması gerektiğinde idealdir. İki farklı geçici fonksiyonu tek switchle kontrol etme imkanı sunar, böylece panel alanından tasarruf sağlar. Motor yön kontrolü, hareket sistemleri, basmalı fonksiyonlar gibi uygulamalarda yaygın kullanılır. Her iki yönde yaylı yapısı, operatör hatası veya acil durum riskini azaltır ve kullanımda ek güvenlik seviyesi sağlar.

3 Pin SPDT Bağlantı Şeması

KN3C-123 toggle switch, SPDT (Tek Kutuplu Çift Yönlü) yapısı ile 3 bağlantı pini sunar. Terminal düzeninin anlaşılması doğru bağlantı için önemlidir.

• Orta Terminal: Ortak (COM) bağlantı noktası
• Üst Terminal: Kol yukarı pozisyonda iken aktif olan kontak
• Alt Terminal: Kol aşağı pozisyonda iken aktif olan kontak

Standart kullanımda, güç kaynağını COM terminaline bağlayın. Kontrol etmek istediğiniz cihazları veya devreleri diğer iki terminale bağlayın. MOM-OFF-MOM yapısında, kol bırakıldığında hiçbir kontak aktif olmayacaktır. Bu bağlantı düzeni sayesinde, tek bir güç kaynağından iki farklı fonksiyonu geçici olarak kontrol edebilirsiniz. Örneğin, bir DC motoru kol yukarıdayken ileri, aşağıdayken geri çalıştırabilirsiniz.

Paket İçeriği

• 1 x IC-155 Toggle Switch MOM-OFF-MOM 3P 12mm KN3C-123
