IC-156 Toggle Switch Büyük Boy Vidalı 4P 12mm On-Off

IC-156 Toggle Switch Büyük Boy Vidalı 4P 12mm ON-OFF

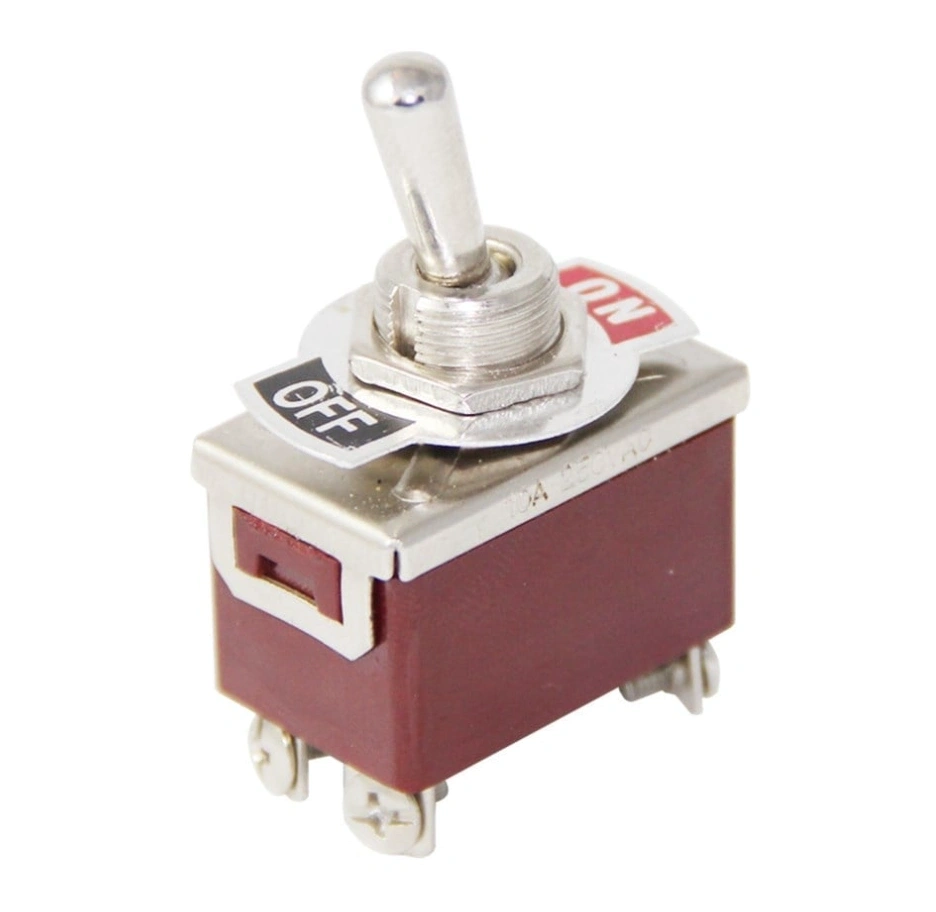

IC-156 Toggle Switch, büyük boyutlu ve dayanıklı bir toggle (kol) anahtarıdır. 4P (dört kutuplu) yapıya sahiptir, yani dört ayrı kontağı kontrol edebilme özelliğine sahiptir. ON-OFF (Açık-Kapalı) fonksiyonlarını gerçekleştirebilir. 12mm vida ile monte edilir.

Elektronik projeleriniz ve kontrol panelleriniz için dayanıklı, güvenilir ve kolay montaj imkanı sunan bir toggle switch mi arıyorsunuz? IC-156 Büyük Boy Toggle Switch, klasik ON-OFF konfigürasyonu ile projelerinize profesyonel kontrol imkanı sunuyor. 12mm montaj çapına sahip bu büyük boy toggle switch, 4 pinli vidalı terminal yapısıyla lehimleme gerektirmeden güvenli ve hızlı montaj imkanı sağlar.

Endüstriyel kalitede üretilen bu toggle switch, araç modifikasyonları, tekne kontrol panelleri, güç sistemleri ve profesyonel elektronik projeler için idealdir. Büyük boyutlu kolu sayesinde kolay kullanım ve net geri bildirim sağlarken, vidalı terminal bağlantıları yüksek akımlı uygulamalarda güvenilir performans sunar. Metal gövdesi ve sağlam yapısı ile zorlu koşullarda bile uzun ömürlü kullanım sağlar.

Teknik Özellikler

• Model: IC-156
• Tip: Toggle Switch (Kollu Anahtar)
• Konfigürasyon: ON-OFF (Açık-Kapalı)
• Montaj Çapı: 12mm
• Terminal Sayısı: 4 Pin
• Terminal Tipi: Vidalı Bağlantı
• Kontak Tipi: DPST (Çift Kutuplu Tek Yönlü)
• Aktüatör Tipi: Büyük Boy Kol
• Kol Uzunluğu: Yaklaşık 25-30mm
• Akım Kapasitesi: 15A
• Voltaj Değeri: 125V AC / 12V DC
• Gövde Malzemesi: Metal (Nikel Kaplama)
• Kol Malzemesi: Metal (Krom Kaplama)
• Kontak Malzemesi: Gümüş Alaşım
• Yalıtım Direnci: >1000 MΩ
• Kontak Direnci: <20 mΩ
• Mekanik Ömür: >30,000 işlem döngüsü
• Çalışma Sıcaklığı: -25°C ila +85°C

Kullanım Avantajları

• Büyük Boy Kol: Kolay erişim ve net kontrol hissi.
• Vidalı Terminal Bağlantısı: Lehim gerektirmeden güvenli montaj.
• Yüksek Akım Kapasitesi: 15A değeri ile güçlü sistemleri doğrudan kontrol.
• Endüstriyel Kalite: Zorlu koşullarda güvenilir performans.
• Dayanıklı Metal Gövde: Uzun ömürlü ve sağlam yapı.
• 4 Pin DPST Yapısı: İki bağımsız devreyi aynı anda kontrol.
• Standart Montaj Ölçüsü: 12mm çap ile yaygın panel uyumluluğu.
• Net Taktil Geri Bildirim: Belirgin tıklama hissi ve ses.
• Su ve Toz Direnci: İç mekanizmanın korumalı yapısı.
• Profesyonel Görünüm: Kontrol panellerine şık ve endüstriyel görünüm.

İdeal Kullanım Alanları

• Araç Modifikasyonları: Far, aksesuar ve elektrik sistemleri
• Tekne Kontrol Panelleri: Elektrikli ekipman ve aydınlatma kontrolleri
• Endüstriyel Kontrol Sistemleri: Makine ve ekipman kontrolü
• Güç Sistemleri: Yüksek amperli elektrikli sistemler
• DIY Elektronik Projeleri: Yüksek güç gerektiren uygulamalar
• Ses ve Aydınlatma Sistemleri: Profesyonel ekipman kontrolü
• Tarım ve İnşaat Ekipmanları: Elektrikli sistem kontrolleri
• Güvenlik Sistemleri: Güç kesme ve kontrol devreleri
• Test Ekipmanları: Laboratuvar ve ölçüm cihazları
• Jeneratör ve UPS Sistemleri: Güç yönetimi kontrolleri

Montaj ve Kullanım İpuçları

ON-OFF Çalışma Prensibi

ON-OFF konfigürasyonu, toggle switchin iki farklı konumda çalışmasını sağlayan temel bir tasarımdır. Kol yukarı konumda iken switch ON (Açık) pozisyonundadır ve kontaklar bağlantı sağlar. Kol aşağı konumda iken switch OFF (Kapalı) pozisyonundadır ve tüm kontaklar açık devre durumundadır.

Bu basit ve güvenilir mekanizma sayesinde, elektrikli cihazlar tek hareketle açılıp kapatılabilir. Büyük boy kol, kullanım kolaylığı sağlarken, içerideki güçlü yay mekanizması belirli bir konumda güvenle kalmasını sağlar. Toggle mekanizması, belirgin bir tıklama hissi vererek kullanıcıya dokunsal geri bildirim sunar, böylece switch durumu görsel olarak kontrol edilemediği durumlarda bile anlaşılabilir. Bu switch, sabit konumlu çalışması sayesinde, sürekli açık kalması gereken sistemler için idealdir.

Vidalı Terminal Bağlantısı

IC-156 Toggle Switch, 4 adet vidalı terminal bağlantısı ile donatılmıştır. Bu bağlantı tipi, lehimleme gerektirmeden hızlı ve güvenli montaj imkanı sunar.

• Terminal 1 ve 2: Birinci devre bağlantı noktaları
• Terminal 3 ve 4: İkinci devre bağlantı noktaları

Vidalı terminaller, yüksek akımlı uygulamalarda özellikle avantajlıdır. Vida başları gevşetilerek kablo uçları terminal deliklerine yerleştirilir ve ardından vidalar sıkılarak güvenli bir elektriksel bağlantı sağlanır. Bu sistem, sahada bakım ve değişiklik kolaylığı sunarken, kalın kablolar için de uygundur. 15A gibi yüksek akım değerleri için, uygun kesitteki kablolar rahatça bağlanabilir. DPST yapısı sayesinde, iki bağımsız devreyi tek bir switch ile kontrol etme imkanı sunar.

Paket İçeriği

• 1 x IC-156 Toggle Switch Büyük Boy Vidalı 4P 12mm ON-OFF
