IC-152 Toggle Switch Anahtar 12mm 3P On-Off

IC-152 Toggle Switch Anahtar 12mm 3P ON-OFF

IC-152 modeli, bir Toggle Switch (kolu çevrildiğinde açık/kapalı konumları değiştiren bir anahtar) olarak tasarlanmıştır. Bu model, üç kutuplu (3P) bir yapıya sahiptir, yani üç bağlantı noktasına sahiptir. Anahtarın çevrildiğinde, bu üç bağlantı noktası arasında elektriksel bağlantıyı açar veya kapatır. İlgili bağlantıları değiştirerek farklı devreleri kontrol etmek için kullanılabilir.

IC-152 Toggle Switch, pratik tasarımı ve güvenilir yapısıyla elektronik projeleriniz için ideal bir kontrol anahtarıdır. 12mm montaj çapı, 3 pinli bağlantı ve ON-OFF konfigürasyonu ile temel açma/kapama işlemleri için mükemmel bir seçimdir.

Ekonomik ve işlevsel bir toggle switch arıyorsanız, IC-152 Toggle Switch projelerinize tam istediğiniz kontrolü sağlayacaktır. 3 pinli SPDT yapısı sayesinde tek anahtarla alternatifli kontrol imkanı sunar ve çeşitli elektronik uygulamalarınızda kolayca kullanılabilir.

ON-OFF konfigürasyonuyla standart anahtarlama işlevini yerine getiren bu toggle switch, hobi projeleri, DIY elektronik uygulamaları, kontrol panelleri ve basit cihaz kontrolleri için ekonomik bir çözümdür. Metal gövdesi ve standart yapısı ile uzun ömürlü kullanım sunar.

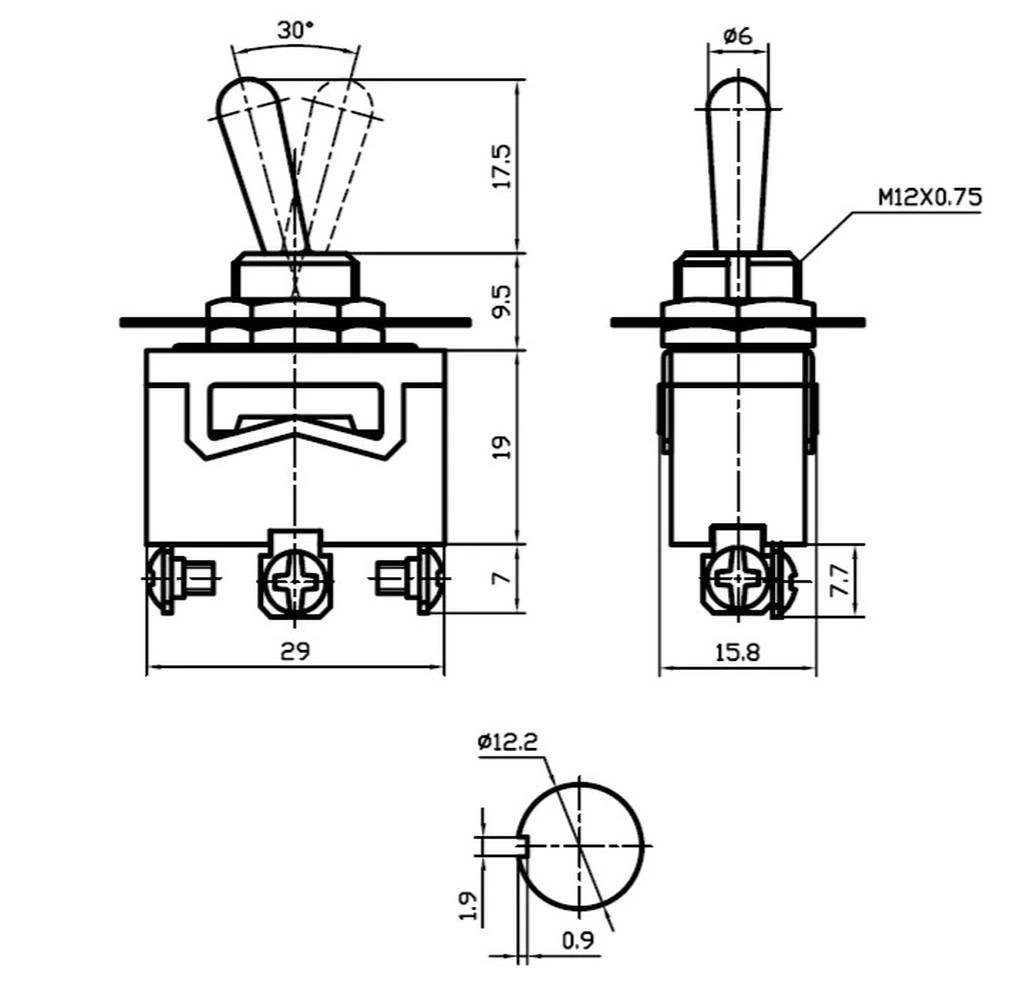

Teknik Özellikler

• Model: IC-152
• Tip: Toggle Switch (Kollu Anahtar)
• Konfigürasyon: ON-OFF
• Montaj Çapı: 12mm
• Terminal Sayısı: 3 Pin (SPDT)
• Akım Kapasitesi: 6A
• Voltaj Değeri: 125V AC / 12V DC
• Kol Tipi: Standart Metal
• Kol Uzunluğu: Yaklaşık 15mm
• Gövde Malzemesi: Metal (Nikel Kaplama)
• Kol Malzemesi: Metal (Krom Kaplama)
• Kontak Malzemesi: Bakır Alaşım
• Yalıtım Direnci: >100 MΩ
• Kontak Direnci: <50 mΩ
• Mekanik Ömür: >30,000 işlem döngüsü
• Çalışma Sıcaklığı: -20°C ila +70°C
• Bağlantı Tipi: Lehim terminali
• Toplam Uzunluk: Yaklaşık 35mm (terminaller dahil)
• Su Koruması: Yok (IP sınıfı belirtilmemiş)

Kullanım Avantajları

• SPDT Yapısı: 3 pin ile esnek bağlantı seçenekleri.
• Basit ON-OFF Yapısı: Kullanıcı dostu temel açma/kapama fonksiyonu.
• Kompakt Boyut: 12mm montaj çapı ile küçük panellere uygunluk.
• Kolay Montaj: Somun-rondela sistemi ile hızlı kurulum.
• Standart Tasarım: Yaygın projelere uyumlu ölçüler.
• Metal Gövde: Dayanıklı yapı ve profesyonel görünüm.
• Ekonomik Çözüm: Uygun fiyat ile kaliteli kontrol imkanı.
• Net Taktil Geri Bildirim: Pozisyon değişiminde belirgin tıklama hissi.
• Alternatifli Kontrol: Tek switch ile iki farklı fonksiyon yönetimi.
• Geniş Çalışma Sıcaklığı: -20°C ila +70°C aralığında güvenilir çalışma.
• Düşük Güç Kaybı: <50 mΩ kontak direnci ile verimli enerji kullanımı.
• Uzun Kullanım Ömrü: 30,000+ işlem döngüsü kapasitesi.

İdeal Kullanım Alanları

• DIY Elektronik Projeleri: Arduino ve Raspberry Pi uygulamaları
• Hobi Projeleri: Model araçlar, trenler ve uçaklar
• LED İndikatör Sistemleri: İki farklı durum göstergesi
• Kontrol Panelleri: Basit cihaz kontrolleri
• Aydınlatma Sistemleri: Küçük LED ve lamba kontrolleri
• Eğitim Projeleri: Elektronik devre öğrenme kitleri
• Ev Otomasyonu: Basit kontrol devreleri
• Oyuncak Tamiratı: Elektronik oyuncak modifikasyonları
• Küçük Elektronik Cihazlar: Pilli cihaz kontrolleri
• Alarm Sistemleri: Basit açma/kapama kontrolü
• Ses Projeleri: Küçük amplifikatör ve hoparlör kontrolü
• Model Gemi ve Tekne: Motor ve ışık kontrolü

Montaj ve Kullanım İpuçları

ON-OFF Çalışma Prensibi

ON-OFF konfigürasyonu, toggle switchin iki konumlu çalışmasını sağlayan temel bir yapıdır. Yukarı konumda devre kapalı (ON), aşağı konumda ise açık (OFF) durumdadır. Bu temel mekanizma, güvenilir güç kontrolü için idealdir.

Bu toggle switch 3 pinli SPDT yapısına sahiptir. ON konumunda orta pin ile bir uç terminal arasında bağlantı sağlanırken, OFF konumunda orta pin ile diğer uç terminal arasında bağlantı kurulur. Bu sayede tek kol hareketi ile iki farklı fonksiyonu kontrol edebilirsiniz.

3 Pin SPDT Bağlantı Yapısı

IC-152 Toggle Switch, SPDT (Tek Kutuplu Çift Atım) yapısıyla 3 pin bağlantı sunar. Bu yapı, tek bir anahtarla daha esnek kontrol imkanı verir.

SPDT yapısında, orta terminal ortak (COM) bağlantıdır. ON konumunda COM ile bir uç terminal arasında bağlantı kurulurken, OFF konumunda COM ile diğer uç terminal arasında bağlantı sağlanır. Bu sayede tek anahtarla iki farklı devreyi alternatifli olarak kontrol edebilirsiniz. Örneğin, bir pozisyonda cihazı çalıştırırken, diğer pozisyonda gösterge ışığını aktif edebilirsiniz.

Paket İçeriği

• 1 x IC-152 Toggle Switch Anahtar 12mm 3P ON-OFF
