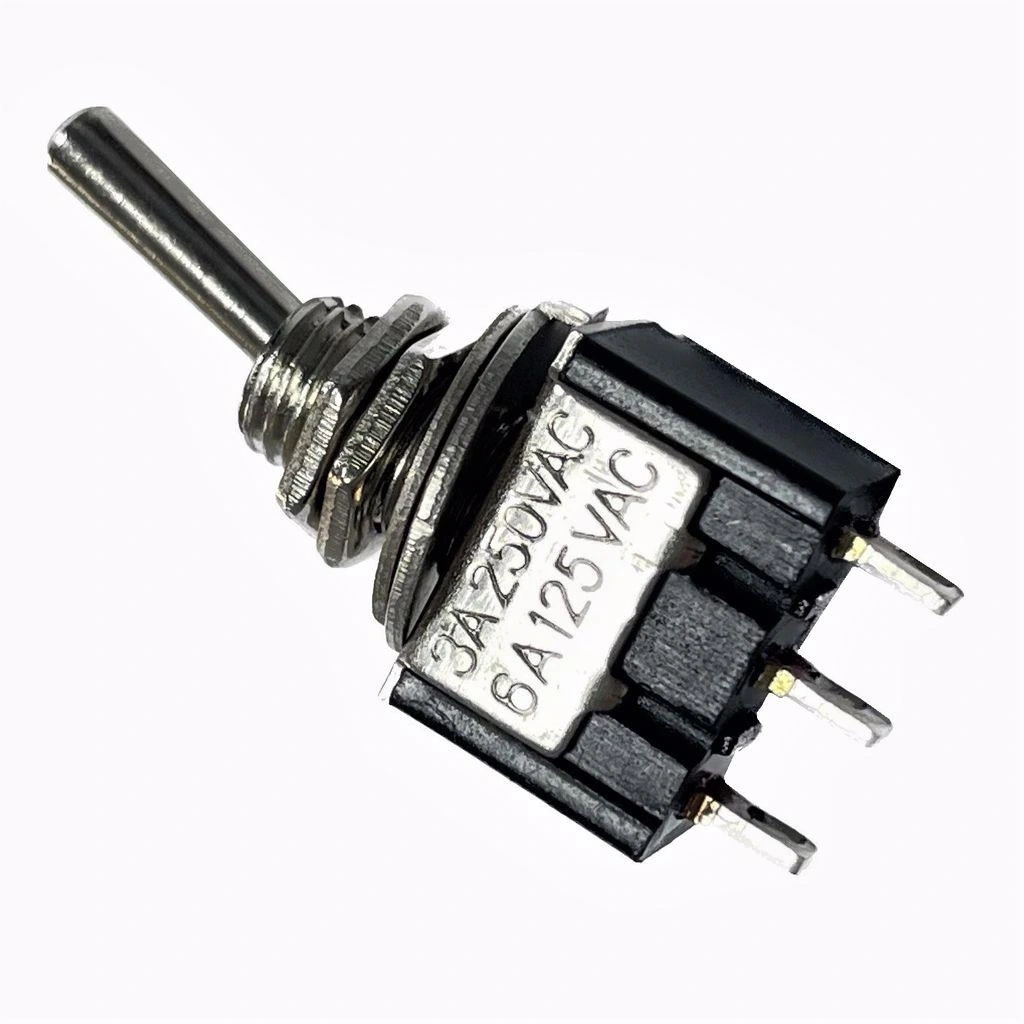

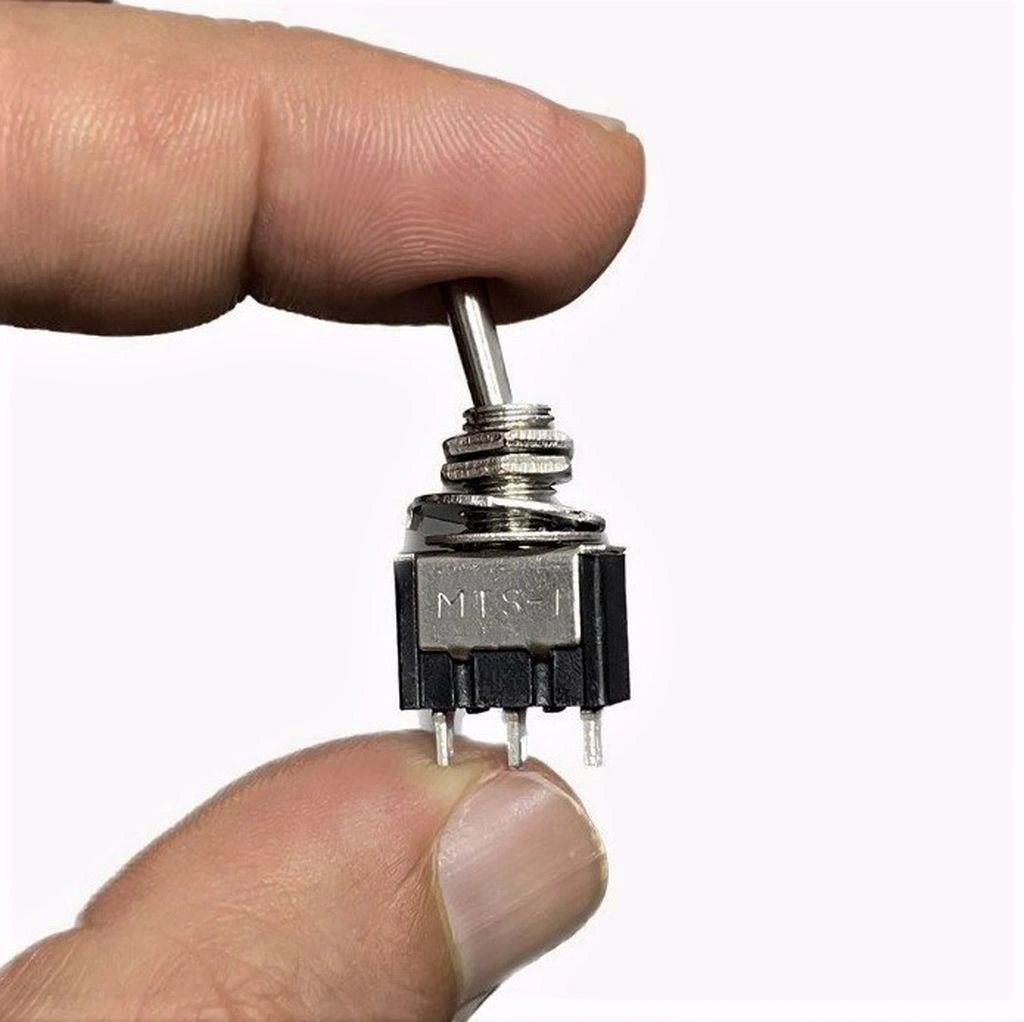

IC-139 3 Ayak Toggle Switch Anahtar On-Off MTS-102

IC-139 3 Ayak Toggle Switch Anahtar ON-OFF MTS-102

3 ayaklı toggle switch anahtar, elektrik devrelerinde ON ve OFF durumlarını kontrol etmek için kullanılan bir aygıttır. IC-139 veya MTS-102 gibi modellerde bulunur.

Bu anahtarlar genellikle elektronik projelerde, arduino devrelerinde, elektrikli aletlerde ve kontrol panellerinde kullanılır. İki farklı durum arasında geçişi sağlamak için bir anahtar mekanizması kullanılır. Uygulamaya bağlı olarak birçok farklı voltaj ve akım değerinde çalışabilen modeller bulunmaktadır.

IC-139 veya MTS-102 gibi model numaraları, belirli bir anahtarın teknik özelliklerini belirtmek için kullanılır. Bu bilgiler genellikle üreticinin açıklamasında veya ürün üzerinde bulunur. Teknik özelliklere bağlı olarak, anahtar farklı elektronik devrelere uygun olur.

IC-139 Toggle Switch, 3 ayaklı yapısı ve ON-OFF konfigürasyonu ile elektronik projelere uygun çok yönlü bir anahtardır. SPDT (Tek Kutuplu Çift Yönlü) yapısı ile tek bir giriş kaynağını iki farklı çıkışa yönlendirme imkanı sunar ve çeşitli uygulamalarda güvenilir kontrol sağlar.

Dayanıklı ve kullanışlı bir toggle switch arıyorsanız, IC-139 Toggle Switch MTS-102 model kodu ile projelerinizde kullanabileceğiniz ideal bir seçimdir. Kompakt boyutu ve sağlam yapısı sayesinde hem hobi projelerinde hem de profesyonel uygulamalarda tercih edilir.

ON-OFF konfigürasyonu ile yukarı konumda açık, aşağı konumda kapalı pozisyonda çalışan bu toggle switch, açma-kapama kontrolü gerektiren tüm uygulamalar için mükemmel bir çözüm sunar. Üç ayaklı tasarımı sayesinde, tek giriş kaynağını iki farklı çıkışa yönlendirme esnekliği sağlar. Sağlam metal gövdesi ve kontakları ile uzun ömürlü kullanım sunar.

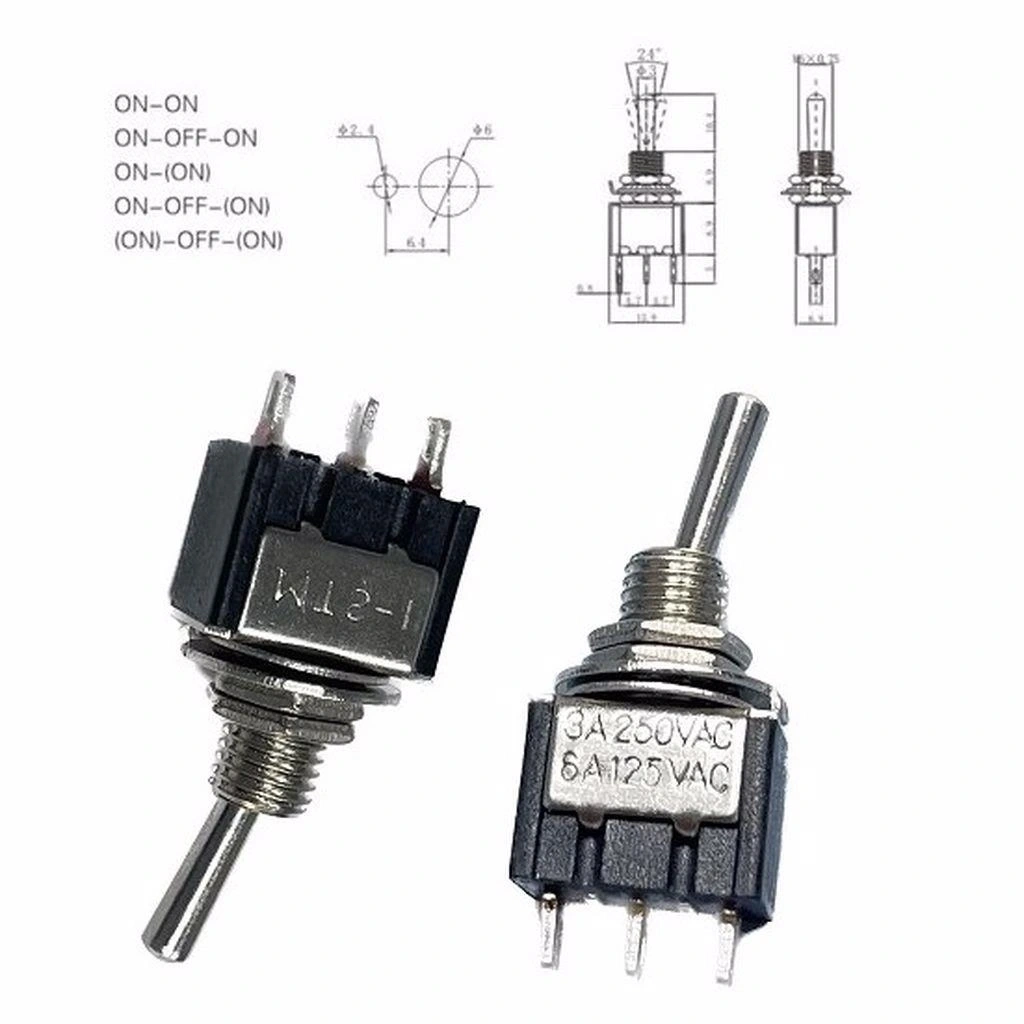

Teknik Özellikler

• Model: IC-139 / MTS-102
• Tip: Toggle Switch (Kollu Anahtar)
• Konfigürasyon: ON-OFF (Açık-Kapalı)
• Kontak Düzeni: SPDT (Tek Kutuplu Çift Yönlü)
• Terminal Sayısı: 3 Ayak
• Akım Kapasitesi: 5A
• Voltaj Değeri: 125V AC / 12V DC
• Kol Tipi: Metal
• Kol Uzunluğu: Yaklaşık 15mm
• Gövde Malzemesi: Metal (Nikel Kaplama)
• Kol Malzemesi: Metal (Krom Kaplama)
• Kontak Malzemesi: Bakır Alaşım
• Yalıtım Direnci: >100 MΩ
• Kontak Direnci: <50 mΩ
• Mekanik Ömür: >30,000 işlem döngüsü
• Çalışma Sıcaklığı: -20°C ila +70°C
• Bağlantı Tipi: Lehim terminali
• Su Koruması: Yok (IP sınıfı belirtilmemiş)

Kullanım Avantajları

• Üç Ayaklı Yapı: Tek giriş kaynağını iki farklı çıkışa yönlendirme.
• ON-OFF Yapısı: Basit ve anlaşılır açma-kapama kontrolü.
• SPDT Yapısı: Yönlendirme ve seçim işlemleri için ideal.
• Yüksek Akım Kapasitesi: 5A ile daha güçlü devreleri kontrol etme.
• Kolay Montaj: Standart montaj somunu ile hızlı kurulum.
• Hassas Mekanizma: Belirgin pozisyon geçişleri ve net tıklama hissi.
• Metal Gövde: Dayanıklı yapı ve uzun ömürlü kullanım.
• Geniş Çalışma Sıcaklığı: -20°C ila +70°C aralığında güvenilir çalışma.
• Ergonomik Kol: Kolay kavrama ve kontrol imkanı.
• Basit Kullanım: Karmaşık olmayan açma-kapama işlevi.
• Çok Yönlü Uygulama: Farklı projelerde kullanım esnekliği.
• Profesyonel Görünüm: Projelere estetik bir dokunuş katar.

İdeal Kullanım Alanları

• Elektronik Projeler: DIY ve hobi uygulamaları
• Güç Kontrolleri: Basit açma-kapama devreleri
• LED Aydınlatma: Işık sistemleri kontrolü
• Arduino Projeleri: Harici güç ve mod seçimi
• Ses Sistemleri: Kanal seçimi ve güç kontrolü
• Küçük Motor Kontrolü: Açma-kapama işlevleri
• Kontrol Panelleri: Kullanıcı arayüzleri
• Test Ekipmanları: Fonksiyon seçimi
• Oyuncak Devreleri: Güç kontrolü
• Robotik Projeler: Sensör ve motor yönetimi
• Laboratuvar Ekipmanları: Test ve ölçüm kontrolü
• RC Model Araçlar: Fonksiyon seçimi

Montaj ve Kullanım İpuçları

ON-OFF Tek Kutuplu Yapı

IC-139 Toggle Switch, ON-OFF konfigürasyonu ve SPDT yapısıyla iki konumlu tek devre kontrolü sağlar. Bu kombinasyon, temel ancak çok yönlü bir kontrol mekanizması sunar.

Kol yukarı (ON) konumda iken ortak terminal (COM) ve bir uç terminal arasında bağlantı kurulur. Aşağı (OFF) konumda ise tüm bağlantılar kesilir. Bu yapı, özellikle güç kontrolü veya sinyal yönlendirmesi için idealdir. Üç ayaklı SPDT yapısı, tek giriş kaynağını iki farklı çıkıştan birine yönlendirme imkanı sağlar, böylece tek bir switch ile daha fazla işlev gerçekleştirilir.

SPDT 3 Ayak Bağlantı Sistemi

IC-139 Toggle Switch, SPDT (Tek Kutuplu Çift Yönlü) yapısı ile 3 ayaklı bağlantı sistemi sunar. Bu yapı, tek bir giriş kaynağını iki farklı çıkışa yönlendirme imkanı verir.

3 ayaklı bağlantıda ortadaki terminal (2) ortak (COM) bağlantıdır. Güç kaynağı bu orta terminale bağlanır. Switch ON konumunda iken orta terminal ile bir uç terminal arasında bağlantı kurulur. MTS-102 modelinin sunduğu sağlam yapı ve güvenilir kontaklar, uzun ömürlü ve sorunsuz bir kullanım sağlar. Tek anahtarla birden fazla fonksiyon gerçekleştirmek mümkündür.

Paket İçeriği

• 1 x IC-139 3 Ayak Toggle Switch Anahtar ON-OFF MTS-102
• 1 x Montaj somunu
• 1 x Kilit rondelası
