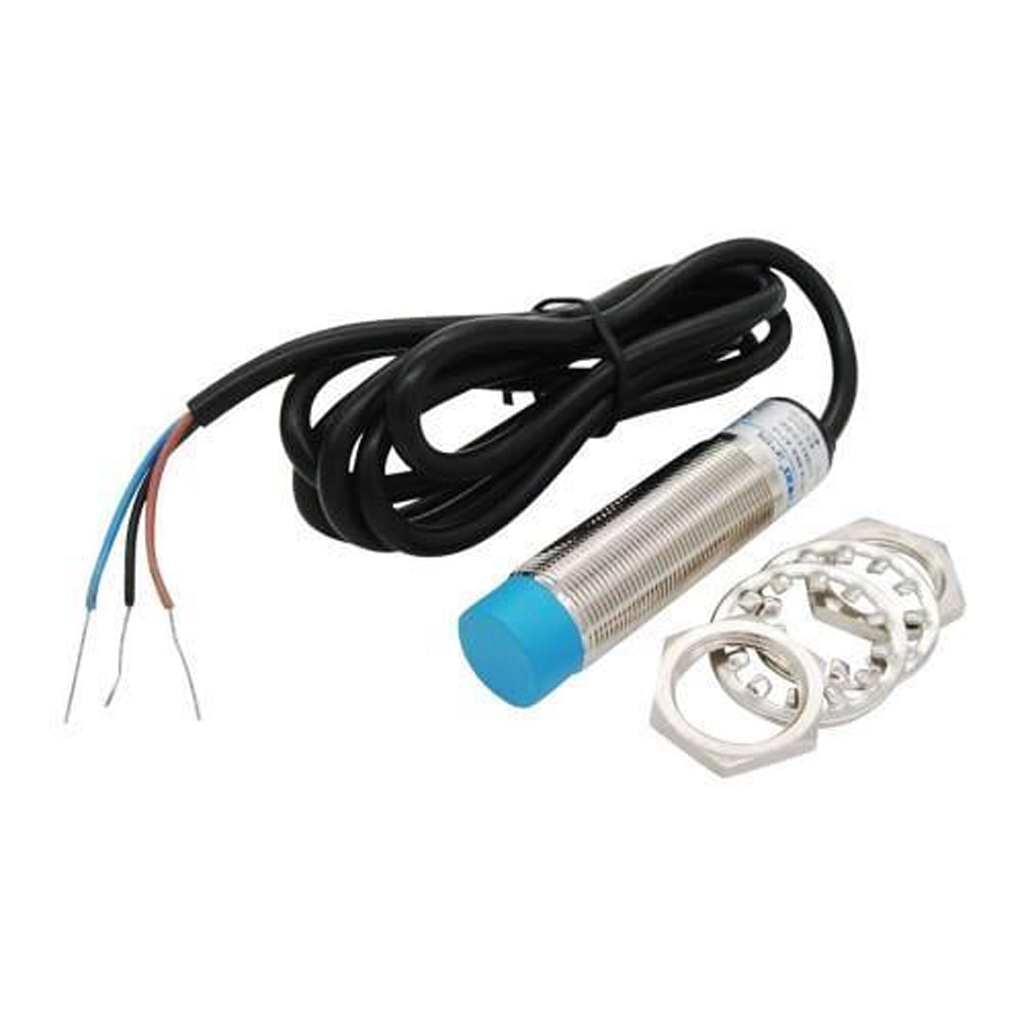

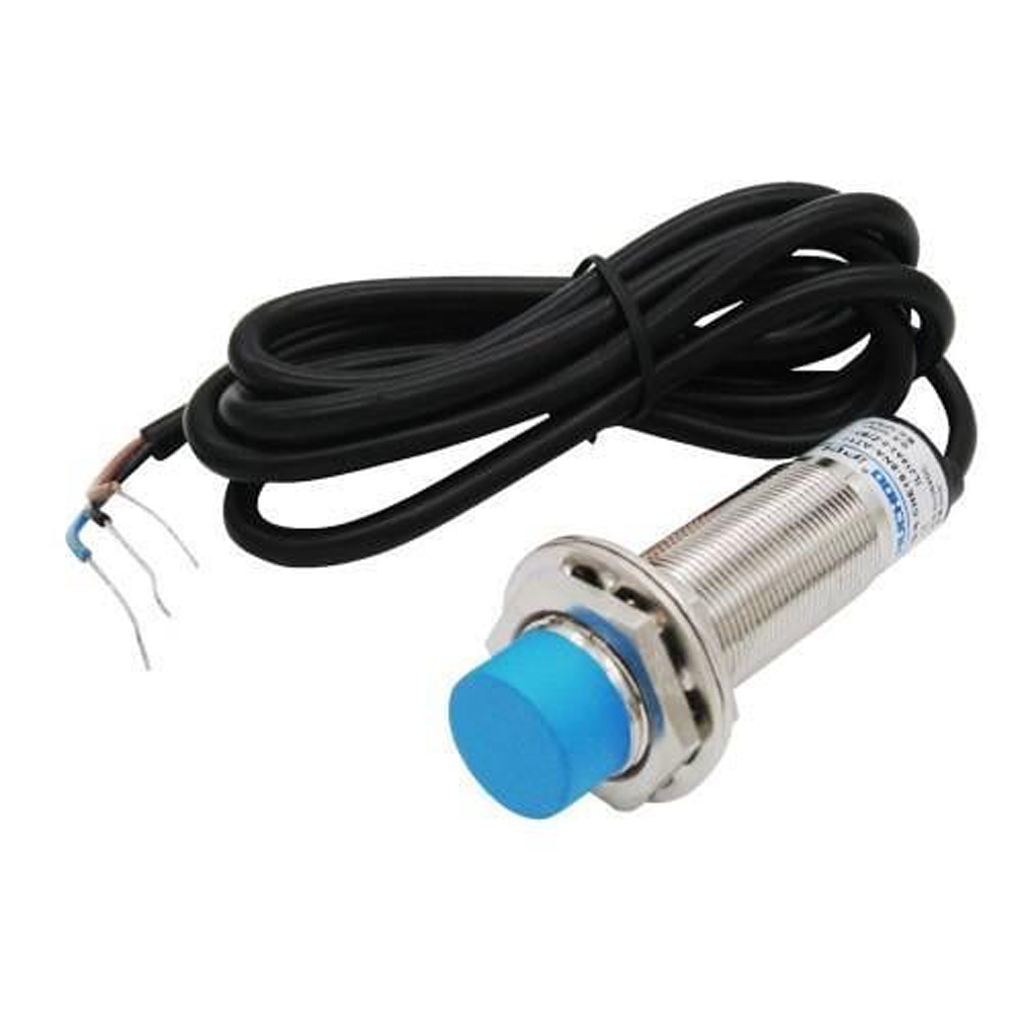

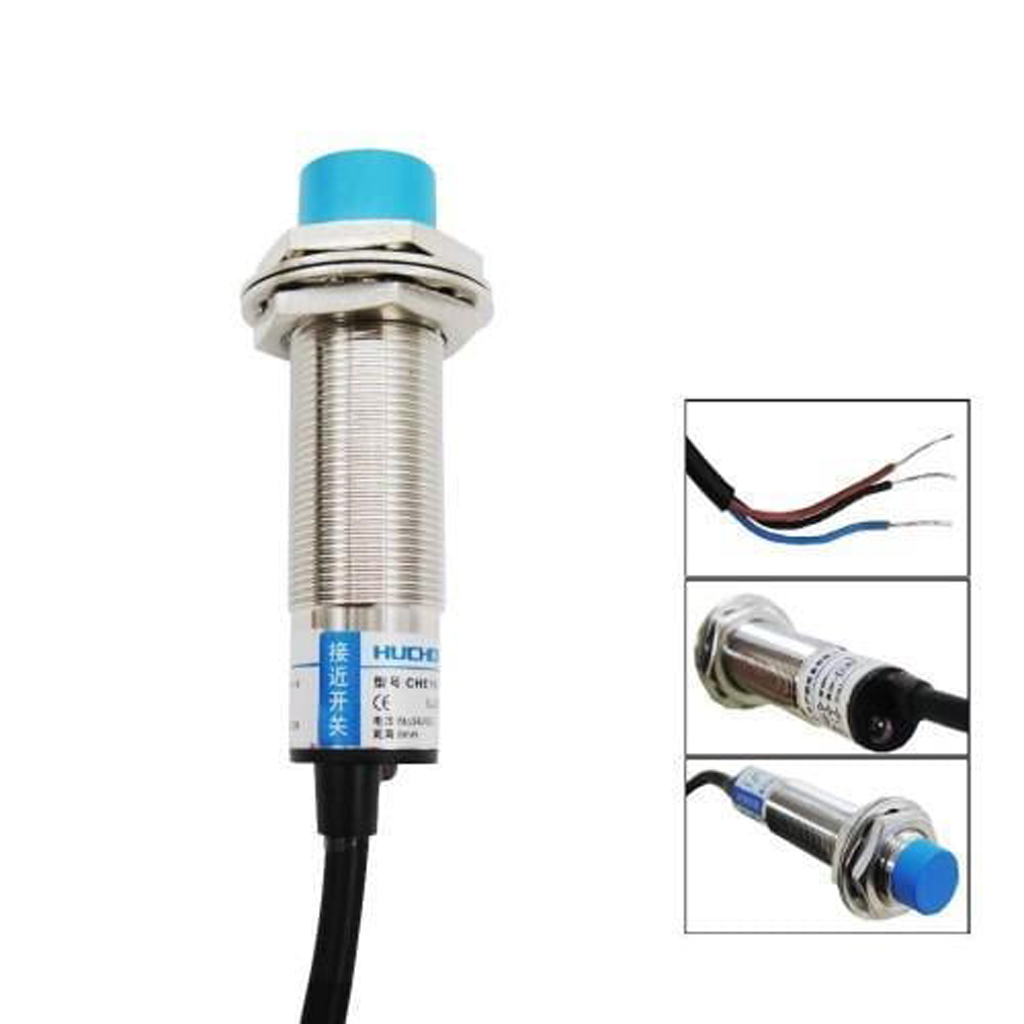

Endüktif NPN Proximity Sensör LJ18A3-8-Z/BX

8mm mesafeden temassız olarak metal cisimleri algılamak için kullanılabilecek endüstriyel tipte sensördür. DC 6-36V gerilim ile çalışır. Metal yüzey yakınına geldiğinde çıkış sinyal ucundan değişim takip edilebilmektedir.

Özellikler:

LJ18A3-8-Z/BX
Tip: Endüktif sensör
Algılanan obje: Metal
Çıkış: NPN NO (Normally Open)
Sensör çapı: 18mm
Algılama mesafesi: 8mm
Çalışma voltajı: DC 6-36V
Çalışma akımı: 300mA
Malzeme: Plastik / Metal
Kablo: DC 3 Tel ( Siyah, Kahve, Mavi)
Çalışma sıcaklığı: -25C / +60C
Boyutlar: 65mm x 28mm
Kablo uzunluğu: 105cm
Ağırlık: 80gr

Mounting way Screen shield type Non-screen shield type
Type DC type NPN NO LJ18A3-5-Z/BX LJ18A3-8-Z/BX
NC LJ18A3-5-Z/AX LJ18A3-8-Z/AX
NO+NC LJ18A3-5-Z/CX LJ18A3-8-Z/CX
PNP NO LJ18A3-5-Z/BY LJ18A3-8-Z/BY
NC LJ18A3-5-Z/AY LJ18A3-8-Z/AY
NO+NC LJ18A3-5-Z/CY LJ18A3-8-Z/CY
Two-wire NO LJ18A3-5-Z/EX LJ18A3-8-Z/EX
NC LJ18A3-5-Z/DX LJ18A3-8-Z/DX
AC type Two-wire NO LJ18A3-5-J/EZ LJ18A3-8-J/EZ
NC LJ18A3-5-J/DZ LJ18A3-8-J/DZ
Detection distance 5mm ± 10% 8mm ± 10%
Set distance 0-4mm 0-7mm
Delay distance 10% below of the detection distance
Detection object Magnetic metal(the detection distance decreases when it is non-magnetic metal)
Standard detection object Iron 8*8*1mm
Response frequency DC:0.5kHz AC:25kHz
Supply voltage DC type:DC 12-24V(6-36V)Impulse(P-P)10% below
Consumption current N.P type:13mA below, D type:0.8mA below,A type:1.7mA below
Control output N.P type:300mA below, D type:200mA below,A type:400mA below
Insulation impedance 50M? above(DC500 megameter)between charging part and housing
Protection level IP67( IEC specification)

Kablo Bağlantıları:

Kahverengi: Besleme +
Mavi: GND
Siyah: Data Çıkışı
