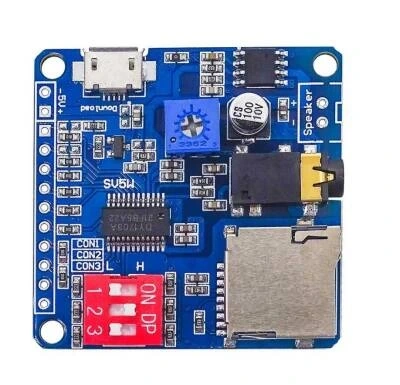

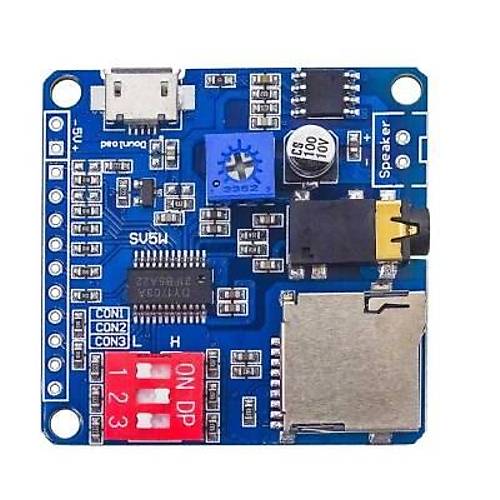

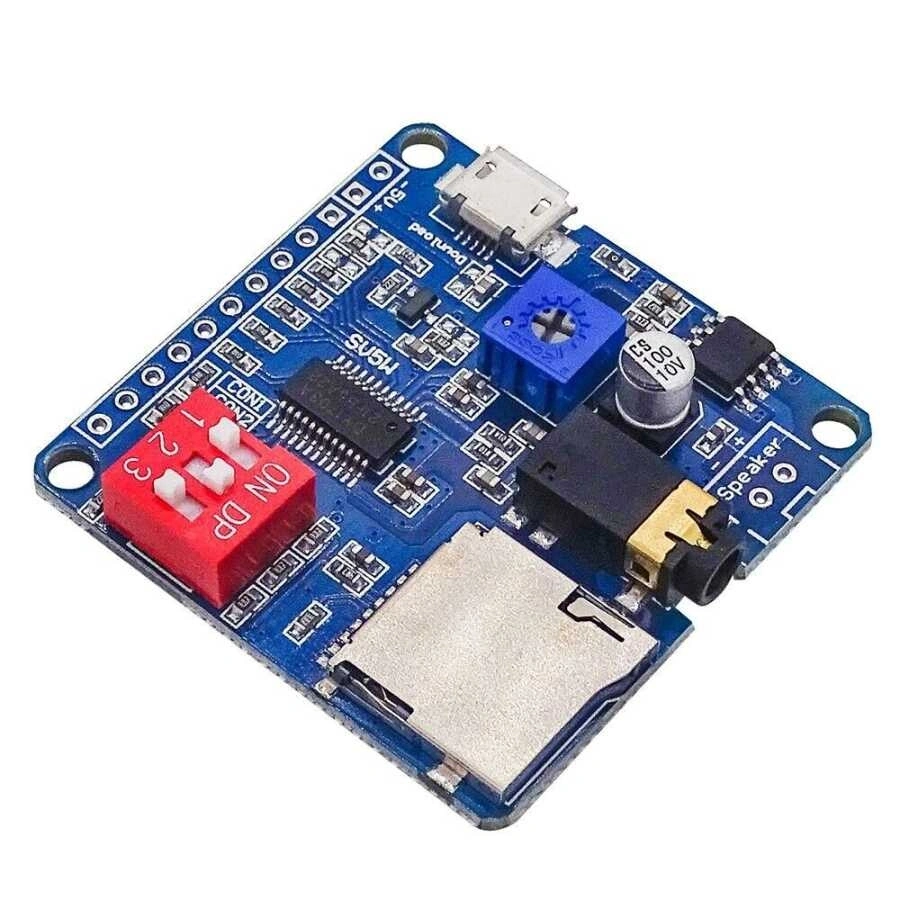

DY-SV5W MP3 Ses Çalma Modülü
DY-SV5W akıllı bir ses modülüdür. G/Ç alt bölümü tetiklemeyi, UART seri port kontrolünü, ONE_line tek veri yolu seri port kontrolünü entegre eder. Yerleşik 5W D Sınıfı amplifikatör devresi ve 4ohm 3~5W hoparlörleri doğrudan çalıştırabilir. MP3, WAV kod çözme formatını destekler. Maksimum destek 32Gbit (4MByte) TF kart belleği, USB kablosu aracılığıyla ses dosyalarını depolamak için TF kartı güncellemek için bilgisayarı bağlayabilir.
Teknik Özellikler
1. MP3 ve WAV kod çözme formatlarını destekler
2. Destek örnekleme hızı (KHz): 8/11.025/12/16/22.05/24/32/44.1/48.
3. 24-bit DAC çıkışı, dinamik aralık desteği 90dB, sinyal-gürültü oranı desteği 85dB.
4. FAT16/FAT32 dosya sistemini tam olarak destekler, 32G TF kartı için maksimum destek
5. 5W D sınıfı güç amplifikatörü ile birlikte gelir, 4?, 3~5W hoparlörleri doğrudan çalıştırabilir.
6. UART seri port kontrolü sesli yayın fonksiyonu, oynatma, duraklatma, şarkı seçimi, ses ekleme ve çıkarma vb., 65.535 şarkının en büyük seçimi, 9600bit / s baud hızı kontrol edebilir.
7. IO tetik oynatma işlevi, 8 IO bağlantı noktası, 255 parçayı tetiklemek için 8 parçayı veya 8 IO bağlantı noktasını tetikler.
8. One_line tek veri yolu seri bağlantı noktası kontrolü, oynatma, duraklatma, şarkı seçimi, ses ekleme ve çıkarma ve diğer işlevleri kontrol edebilir.
9. 7 adede kadar çalışma modu seçimi için 3 konfigürasyon IO'yu destekler, arama anahtarı ayarları basittir.

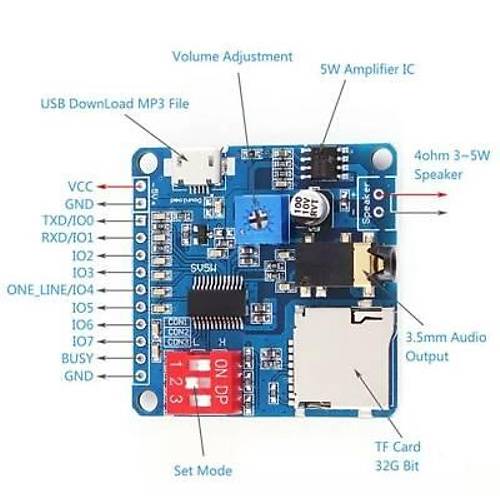

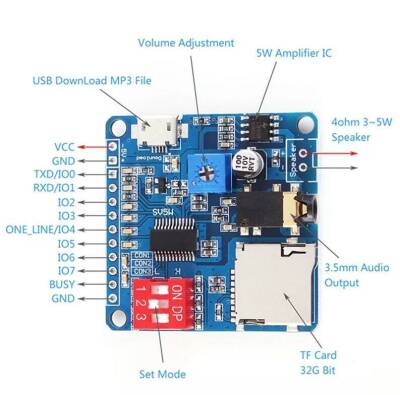

10. Modül arayüzü ve fonksiyon tanımı
DY-SV5W Datasheet
