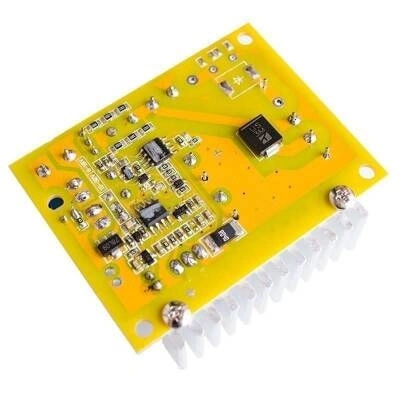

DC-DC Ayarlanabilir Yüksek Voltaj Modülü

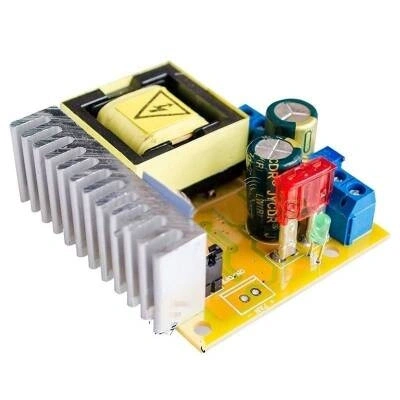

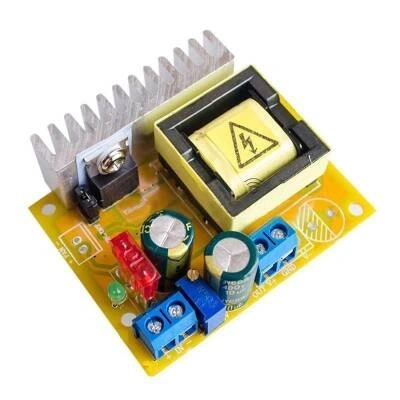

Üzerindeki trafo vasıtasıyla 10-32V arası girilen DC Voltajı, +45~390V arası ayarlanabilir bir Voltaj değerine çıkaran step up boost kartıdır. Kart üzerinde yüksek Voltaj olduğundan dikkatli kullanılmalıdır. Ürün üzerinde Voltaj giriş ve Çıkışı için klamensler, Voltaj ayarı için bir trimpot bulunmaktadır.
Teknik Özellikler:
- Giriş Voltajı: 8 ~ 32V giriş (varsayılan 10 ~ 32V girişdir.)
- Giriş Akımı: 3A (Max)
- Çıkış Voltajı: + 45 ~ 390V sürekli ayarlanabilir (varsayılan çıkış ± 50V)
- Çıkış Akımı: 0.2A Max (Çıkış Voltajı yükseldikçe akım düşer)
- Çıkış Gücü: 40W (Tepe 70W)
- Çalışma Sıcaklığı: -40 ~ + 85 derece
- Çalışma frekansı: 75 KHz
- Dönüşüm verimliliği:% 88'e kadar (verimlilik ve giriş ve çıkış gerilimi, akım, basınçla ilgili)
- Kısa devre koruması: Var
- Aşırı akım koruması: Var (Giriş akımı 4,5A'i aşıyorsa, çıkış Voltajını azaltır)
- Aşırı gerilim koruması: Var (Çıkış Voltajı 410V'u aşıyorsa, çıkış Voltajını düşürüyor)
- Giriş ters polarite koruması: Var
- Boyut (L * G * Y): 60 x 50 x 20 mm
