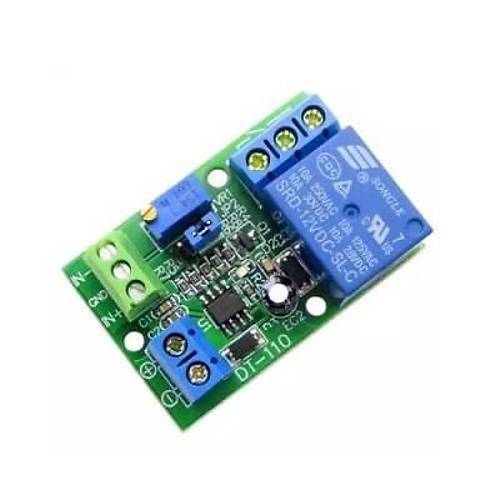

DC 12V 1-Kanal LM393 Voltaj Karşılaştırıcı Röle Modülü
DC 12V 1-Kanal LM393 Voltaj Karşılaştırıcı Röle Modülü LM393 Voltaj Karşılaştırıcı Röle Modülü, giriş voltajına bağlı olarak röleyi açan yada kapatan bir üründür. 3 farklı çalışma modu bulunmaktadır. Bu sayede girdiğiniz voltaj değeri referans değerinizden yüksek olduğunda yada düşük olduğunda, röleyi açabilir - kapatabilirsiniz. Ürün üzerinde yer alan trimpot yardımıyla referans voltaj değeri değiştirilebilmektedir. Ürün modları arasında geçiş yapmak için trimpotların arkasında yer alan atlama jumperlarının konumları değiştirilmeli yada çıkarılmalıdır. Modülün referans voltajı, trimpotu çevirerek ayarlanır. Ayarladığınız referans voltaj değerinin kaç olduğunu ölçü aleti ile ölçebilirsiniz. Ölçü aletinin siyah kablosunu besleme klemensinin eksisine, kırmızı kablosunu ise IN- yazan klemense tuttuğunuzda referans değeri okuyabilirsiniz. Ürün adında geçen 12V devrenin besleme voltajını ifade etmektedir. Ürün üzerindeki röleler ile dilediğiniz voltaj değerini anahtarlayabilirsiniz. Fonksiyon 1 için atlama jumperi sağa takılır. Fonksiyon 2 için komple çıkarılır. Fonksiyon 3 için ise sola takılır. Özellikler: Devre Besleme Voltajı: 12V DC Kanal Sayısı: 1 Röle Değerleri: 10A 30VDC / 10A 250VAC Çalışma Modları: Foksiyon 1: Karşılaştırmak için modülde ayarlanan referans voltajıyla (referans voltajı modüldeki ayarlanabilir potansiyometre ile ayarlanabilir) karşılaştırılacak voltajı girin. Giriş voltajı ayarlanan referans voltajından büyük olduğunda röle kapanır; giriş voltajı referans voltajından küçük veya ona eşit olduğunda, modül hareket etmez. Karşılaştırma voltajı IN+ klemensinden girilir. Ayar: Çalışma Voltajı + ve - klemenslerden girilir. Trimpot ile referans voltajı ayarlanabilir. İkinci adım, karşılaştırılacak voltaj sinyalini IN+'dan girilir. IN+' referanstan büyükse röle kapanır. Fonksiyon 2: Fonksiyon 2 de IN- ve IN+'ya farklı voltajlar girilir. IN+ büyük olduğunda röle kapanır. Fonksiyon 3: IN-'ye girilen değer referanstan küçükse röle çalışır..
