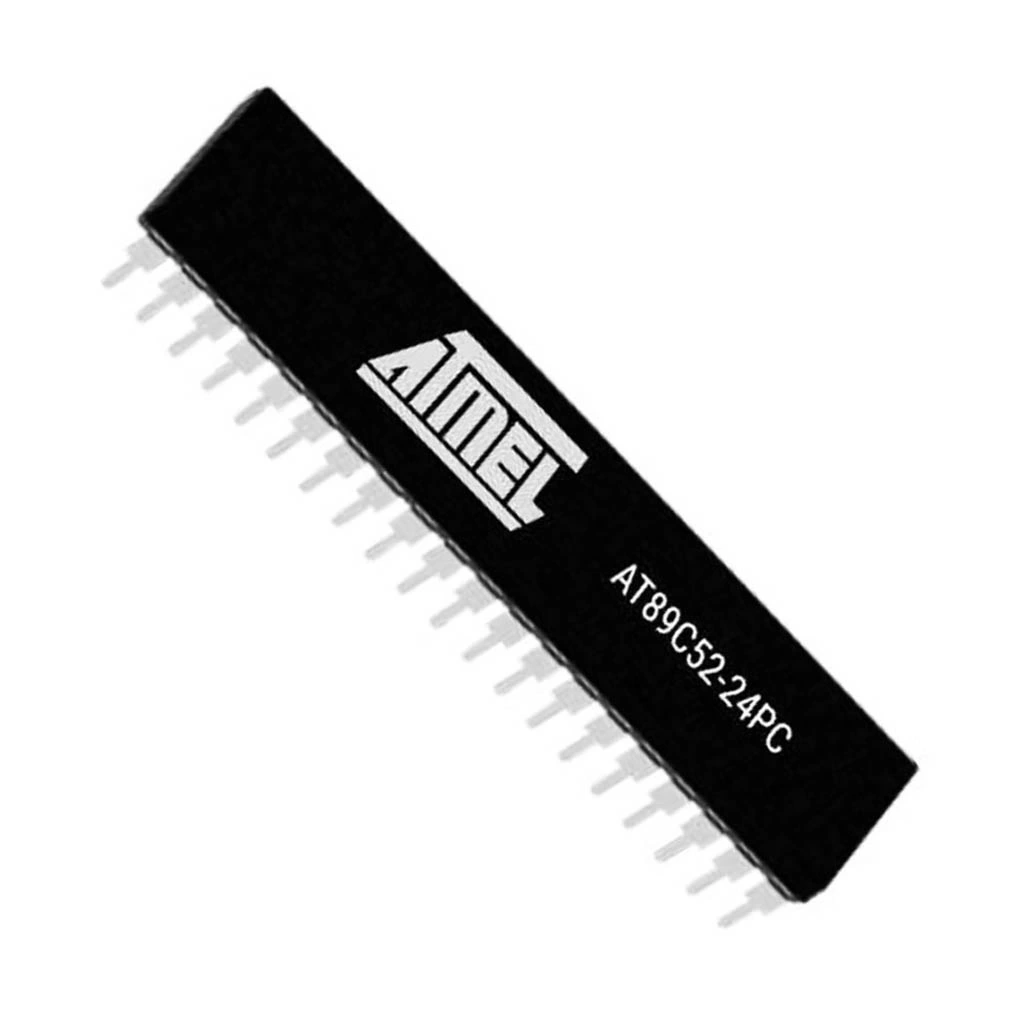

AT89C52-24PC 8-Bit 24MHz Mikrodenetleyici DIP-40

AT89C52-24PC 8-Bit 24MHz Mikrodenetleyici DIP-40

AT89C52-24PC, Microchip (eski Atmel) firmasının klasik 8051 mimarisine sahip 8-bit mikrodenetleyicisidir. DIP-40 paketinde sunulan bu entegre, eğitim kurumlarında ve endüstriyel kontrol uygulamalarında yaygın olarak kullanılmaktadır.

8KB Flash, 256 bayt RAM ve 32 I/O pini içeren bu mikrodenetleyiciler, elektronik öğrencileri ve 8051 mimari deneyimi olan mühendisler için tanıdık bir geliştirme platformu sunar.

Paralel programlama arayüzüne sahip AT89C52-24PC, çeşitli elektronik komponentler ile uyumlu çalışarak, Atmel mikrodenetleyici ailesinin uzun yıllardır güvenilirliğini kanıtlamış, klasik bir üyesi olarak öne çıkar.

Teknik Özellikler

AT89C52-24PC 8-Bit 24MHz Mikrodenetleyici DIP-40'ın detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Microchip Technology (eski Atmel)
• Mikrodenetleyici Serisi: 8051 / AT89
• Model: AT89C52-24PC
• İşlemci Mimarisi: 8-Bit 8051
• Maksimum Çalışma Frekansı: 24 MHz
• Program Belleği Tipi: Flash
• Program Belleği Boyutu: 8.192 KB (8K x 8-bit)
• RAM Belleği: 256 Bayt
• I/O Pin Sayısı: 32
• Zamanlayıcı Modülleri: 3
• Seri Arayüzler: UART
• PWM Kanalları: 3 (Timer/Counter'lar kullanılarak)
• Kesme (Interrupt) Kaynakları: 8
• Çalışma Gerilimi: 4.0V - 5.5V
• Paket Tipi: DIP-40 (Dual Inline Package)
• Pin Sayısı: 40
• Çalışma Sıcaklığı: -40°C ile +85°C arası
• Watchdog Timer: Var
• Power-on Reset: Var
• Programlama Arayüzü: Paralel Programlama
• İşlem Döngüsü: 12 Saat Döngüsü / Komut
• Güç Tüketimi (Aktif): ~15mA @ 5V, 12MHz
• Güç Tüketimi (Idle): ~5mA @ 5V, 12MHz
• Güç Tüketimi (Power-down): <100µA @ 5V
• RoHS Uyumluluğu: Evet
• Dahili Özellikler: 6 Adet Kesme (Interrupt) Kaynağı
• Flash Programlama Döngüsü: 1.000 kez
• Taşınabilirlik: 8051 Kodları ile Uyumlu

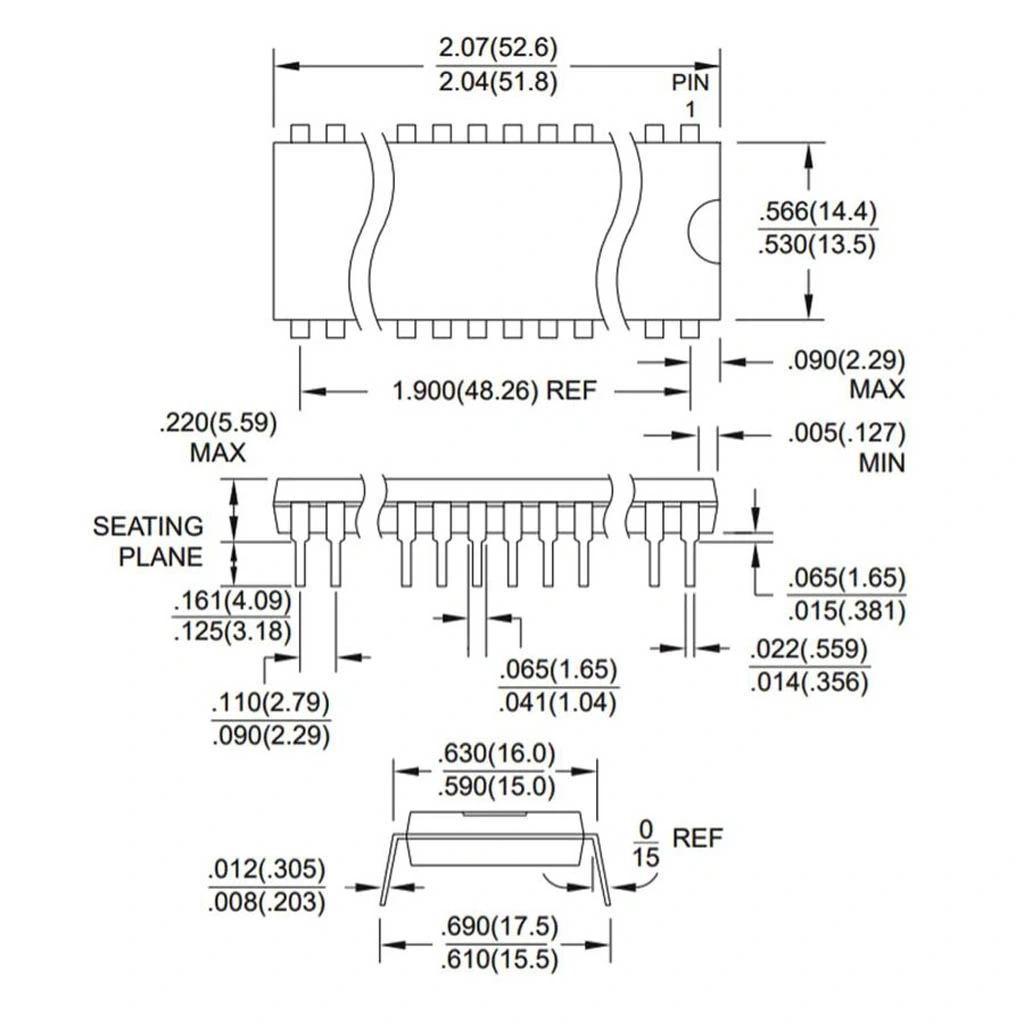

• Kılıf Boyutları: 52mm x 15mm x 5mm

Kullanım Alanları

AT89C52-24PC 8-Bit 24MHz Mikrodenetleyici DIP-40'ın kullanılabileceği çeşitli alanlar ve proje örnekleri.

Eğitim ve Öğretim

• Üniversite laboratuvarları
• Gömülü sistem eğitimleri
• Mikrodenetleyici kursu projeleri
• Akademik çalışmalar
• 8051 mimarisi öğrenimi

Endüstriyel Uygulamalar

• Makine kontrol sistemleri
• Otomatik kontrol devreleri
• Üretim hattı denetleyicileri
• Sensör veri toplayıcılar
• Motor sürücü kontrolleri

Elektronik Projeler

• LED/LCD gösterge kontrolleri
• Sıcaklık ve nem monitörleri
• Trafik ışığı simülatörleri
• Basit alarm sistemleri
• Elektronik saatler ve zamanlayıcılar

Avantajlar ve Özellikler

AT89C52-24PC 8-Bit 24MHz Mikrodenetleyici DIP-40'ın sağladığı avantajlar ve çözümler.

• DIP-40 Paketi: Kolay lehimleme ve breadboard uyumluluğu
• Klasik 8051 Mimarisi: Yaygın dokümantasyon ve öğrenim kaynakları
• Yüksek Frekans: 24MHz'e kadar çalışma imkanı
• Geniş I/O Kapasitesi: 32 programlanabilir I/O pini
• Endüstriyel Sıcaklık Aralığı: -40°C ile +85°C arası güvenilir çalışma
• Uzun Ömürlü Flash Bellek: 1000 yazma/silme döngüsü
• Düşük Güç Modu: Power-down ve idle modları
• Dahili Watchdog Timer: Sistem güvenilirliği için otomatik sıfırlama
• Uygun Fiyat: Ekonomik çözüm sunması
• Geliştirme Kolaylığı: Kolay anlaşılır mimari yapısı

Programlama ve Geliştirme

AT89C52-24PC 8-Bit 24MHz Mikrodenetleyici DIP-40'ın programlama ve geliştirme süreci hakkında bilgiler.

Programlama için gerekli ortam ve araçlar:

• Keil µVision, SDCC veya IAR Embedded Workbench
• 8051/89xx Paralel Programlayıcı
• Proton IDE (BASIC dili için)
• Paralel programlama adaptörü
• DIP-40 ZIF soket (kolay programlama için)
• Minimum sistem devresi (kristal, kapasitörler, reset devresi)
• 5V güç kaynağı

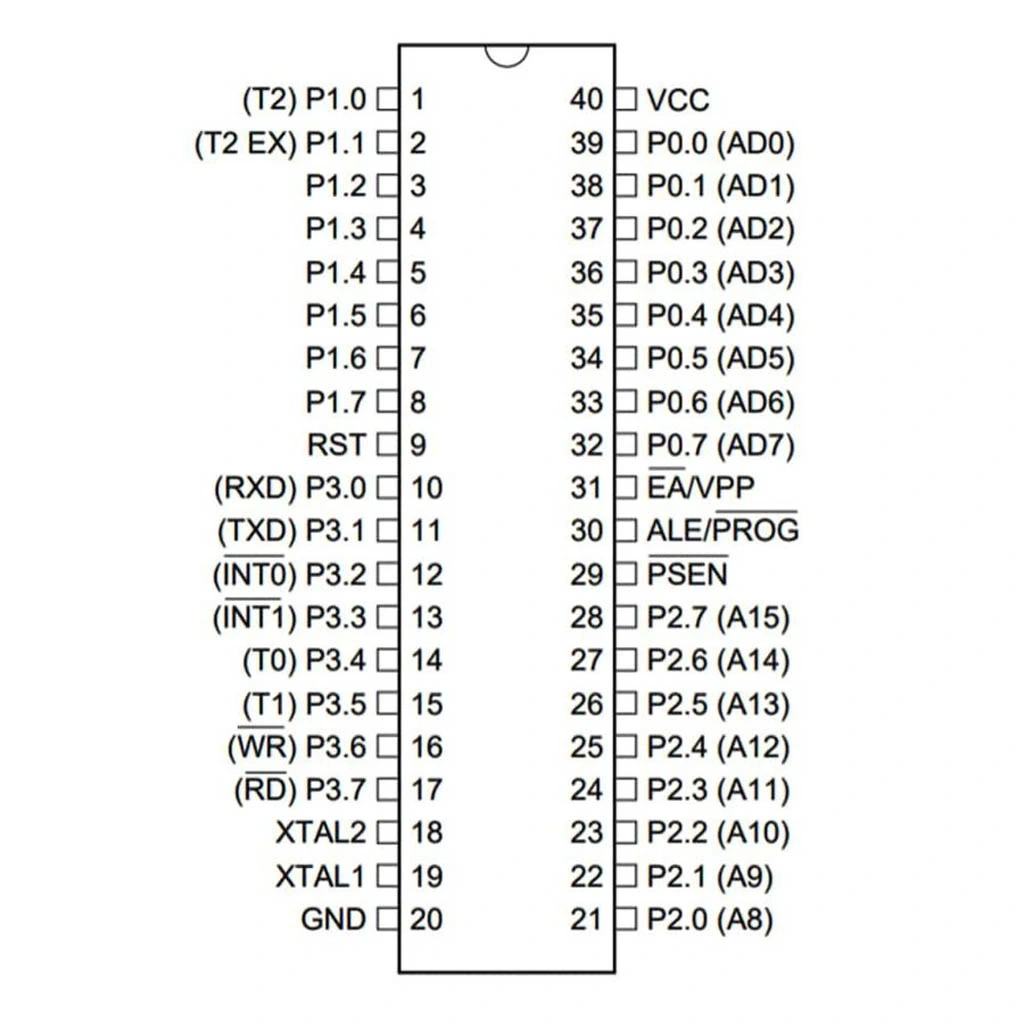

AT89C52-24PC'nin önemli port yapıları:

• PORT0 (P0.0-P0.7): Çift fonksiyonlu I/O, adres/veri yolu
• PORT1 (P1.0-P1.7): Genel amaçlı I/O
• PORT2 (P2.0-P2.7): Çift fonksiyonlu I/O, üst adres hattı
• PORT3 (P3.0-P3.7): Çift fonksiyonlu I/O, özel işlevler (UART, INT, vb.)
• RESET: Sistem reset pini
• XTAL1/XTAL2: Kristal osilatör bağlantısı
• EA/VPP: Harici program belleği erişimi
• PSEN: Program hafızası etkinleştirme

Sorun Giderme ve İpuçları

AT89C52-24PC 8-Bit 24MHz Mikrodenetleyici DIP-40 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Programlama Hataları: Doğru programlayıcı donanımı kullandığınızdan emin olun
• Osilatör Sorunları: Kristal ve kapasitörlerin doğru değerde olduğunu kontrol edin
• Reset Problemi: RC devresini doğru değerlerle tasarlayın (10K direnç, 10µF kapasitör)
• Voltaj Sorunları: Sabit 5V güç kaynağı ve bypass kapasitörleri kullanın
• Bellek Yetersizliği: 256 bayt RAM sınırına dikkat ederek kodunuzu optimize edin

Verimli Kullanım İpuçları

• PORT0 için 10K pull-up dirençleri kullanmayı unutmayın
• Harici bellek kullanırken port bağlantılarına dikkat edin
• Seri port haberleşmesinde doğru kristal değeri seçin
• Yüksek akım gerektiren cihazları sürmek için transistör kullanın
• Power-down modu ile pil ömrünü uzatın
• Kod belleğini verimli kullanmak için assembly dili ile kritik bölümleri optimize edin

Paket İçeriği

• AT89C52-24PC 8-Bit 24MHz Mikrodenetleyici DIP-40
