AD9833 DDS 0-12,5 MHz Sinyal Jeneratör Modülü

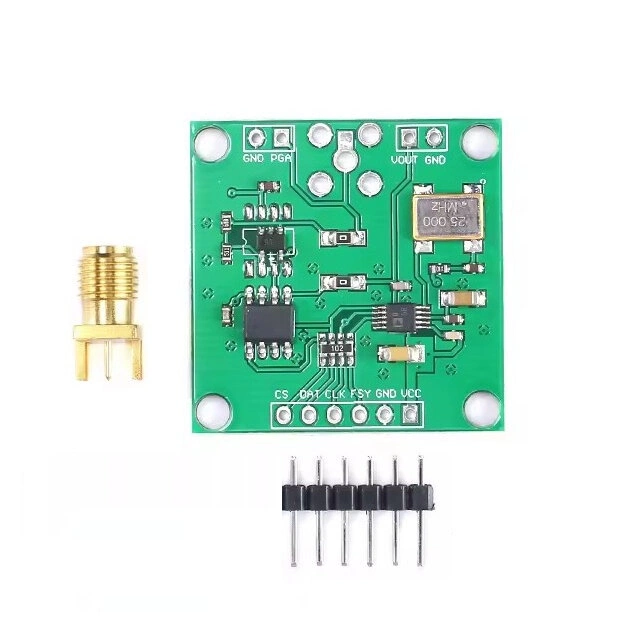

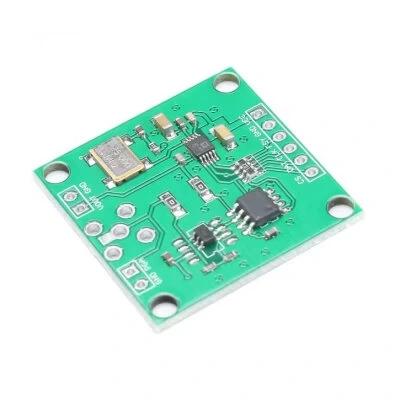

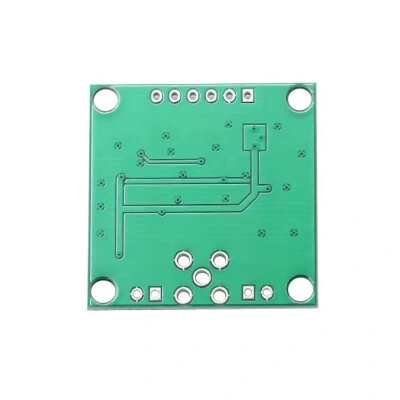

AD9833 DDS 0-12,5 MHz Sinyal Jeneratör Modülü AD9833 DDS 0-12,5 MHz Sinyal Jeneratör Modülü, 0-12.5MHZ sinüs, üçgen, kare dalga sinyali üretebilen programlanabilir bir dalga formu üretecidir. Dalga formu üreteçleri, çeşitli ölçüm, uyarım ve zaman etki alanlarında yaygın olarak kullanılmaktadır. Çıkış frekansı ve faz, yazılım aracılığıyla programlanabilir ve kolayca ayarlanabilir. Saat hızı 25MHz olan bir saatli saat kullanılır ve hassasiyeti 0.1Hz'dir. Saat frekansı 1MHz olup hassasiyeti 0.004Hz'ye ulaşabilir. Veri yazmak için üç seri arayüz kullanılır. Özellikler Çalışma Voltajı: 2.3V-5.5V. Güç tüketimi: 12,65 mW (3 V'ta) Çıkış frekans aralığı: 0 MHz - 12,5 MHz 28 bit çözünürlük: 0,1 Hz (25 MHz referans saat frekansı) Sinüs dalgası / üçgen dalga / kare dalga çıkışı 3 kablolu SPI arayüzü Güncelleme hızı: 25 MSPS Maksimum çıkış voltajı: 0,65 V Minimum çıkış voltajı: 38 mV Çalışma Sıcaklık Aralığı: -40 ~ + 105 ℃ 25MHZ (50ppm doğruluk) aktif kristal ile donatılmış, adım doğruluğu 0.1HZ İki kanallı çıkış sinyali, orijinal çıkış sinyali, 5 kere büyütülmüş çıkış sinyali 50 Ohm çıkış empedansı Boyut: 32mm X 32mm.
