2SD882 TO-252 3A 40V NPN Transistör

2SD882 TO-252 3A 40V NPN Transistör

2SD882, orta güç uygulamaları için tasarlanmış bir NPN silikon transistördür. TO-252 (DPAK) SMD paketindeki bu transistör, audio amplifikasyon ve güç kontrol devreleri için ideal özelliklere sahiptir.

40V kollektör-emitör gerilimi ve 3A sürekli akım kapasitesi sunan bu elektronik komponent, düşük doyum voltajı ve yüksek akım kazancı ile çeşitli güç kontrolü ve sürücü uygulamalarında mükemmel performans sağlar.

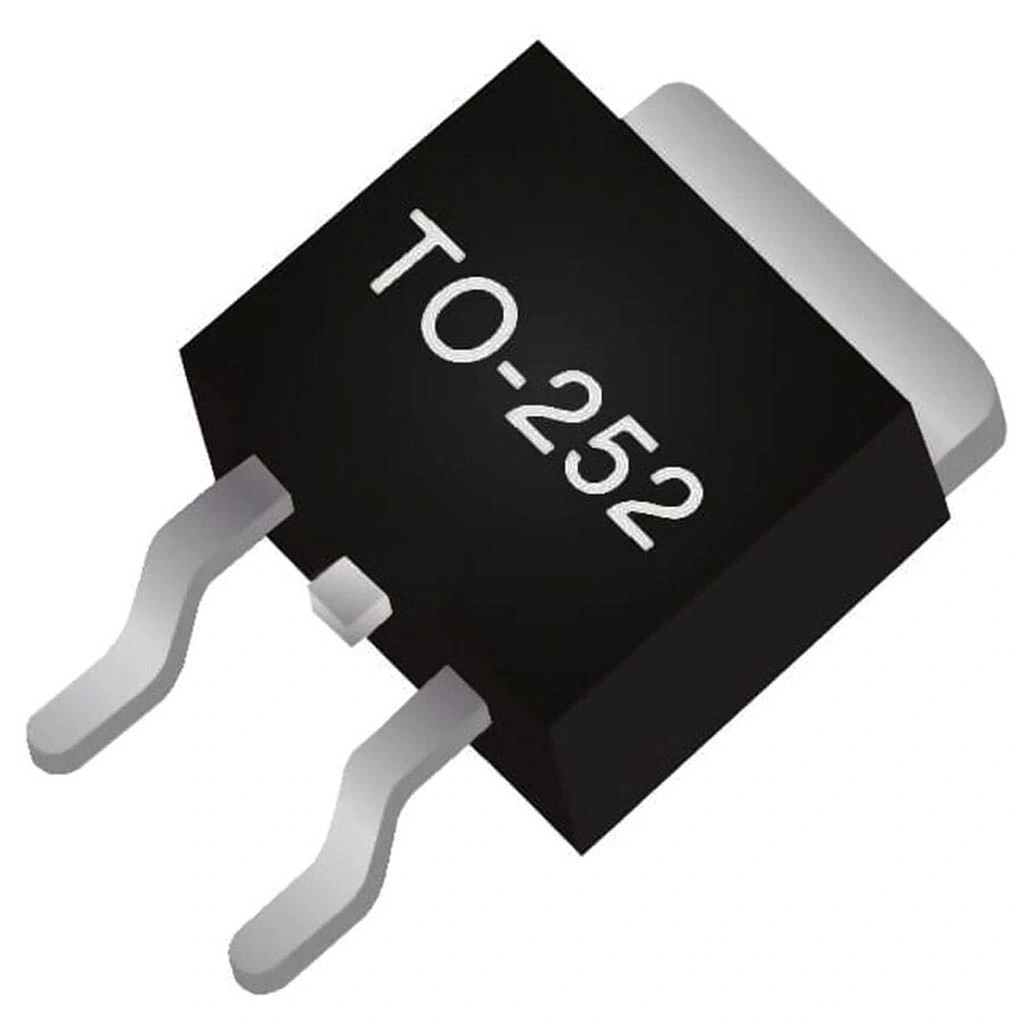

Yüzey montaj uygulamaları için tasarlanmış kompakt TO-252 paketi ve iyi termal özellikleriyle bu transistör, modern elektronik devreler için güvenilir ve alan tasarruflu bir çözüm sunar.

Teknik Özellikler

2SD882 TO-252 3A 40V NPN Transistör'ün detaylı teknik özellikleri aşağıda listelenmiştir.

• Transistör Tipi: NPN Bipolar Junction Transistor (BJT)
• Paket Tipi: TO-252 (DPAK) SMD
• Üretici: NXP / ROHM / Toshiba
• Kollektör-Emitör Gerilimi (VCEO): 40V
• Kollektör-Baz Gerilimi (VCBO): 60V
• Emitör-Baz Gerilimi (VEBO): 5V
• Kollektör Akımı (IC): 3A (sürekli)
• Pals Kollektör Akımı (ICM): 5A
• Kollektör Gücü (PC): 25W
• DC Akım Kazancı (hFE): 60-200 (IC=1A, VCE=2V)
• Kollektör-Emitör Doyum Gerilimi (VCE(sat)): 0.5V (Tipik, IC=2A)
• Baz-Emitör Gerilimi (VBE): 0.9V (Tipik, IC=1A)
• Geçiş Frekansı (fT): 80 MHz (Tipik)
• Çalışma Sıcaklığı: -55°C ~ +150°C
• Montaj Tipi: SMD (Yüzey Montaj)

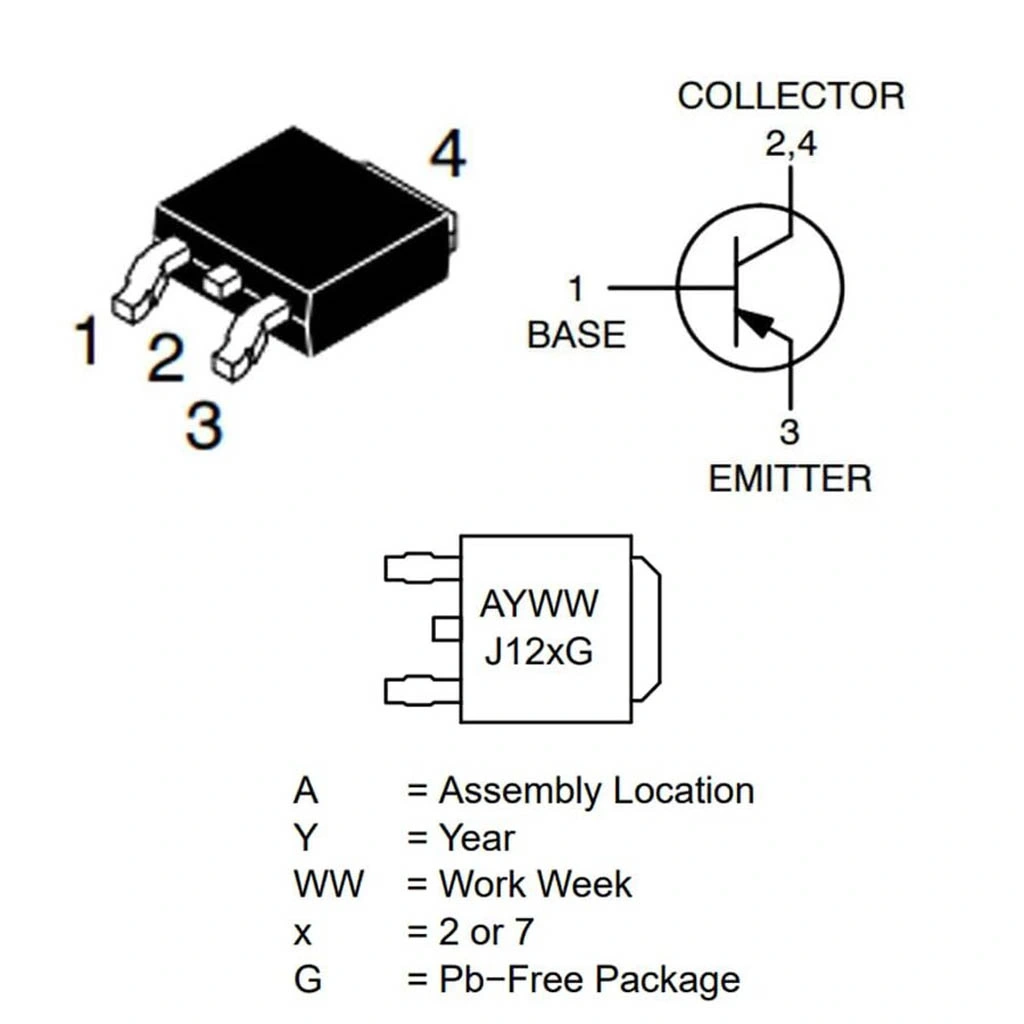

• Pin Konfigürasyonu: 1-Baz, 2-Kollektör (Tab), 3-Emitör.

Kullanım Alanları

2SD882 TO-252 3A 40V NPN Transistör'ün kullanılabileceği çeşitli alanlar ve proje örnekleri.

Audio Amplifikatör Uygulamaları

• Class AB amplifikatör çıkış katları
• Sürücü katları
• Ses güç amplifikatörleri
• Pre-amplifikatör devreleri

Güç Kontrol Uygulamaları

• DC motor sürücüleri
• Solenoid kontrol devreleri
• Röle sürücüleri
• LED aydınlatma sistemleri

Anahtarlama Uygulamaları

• Yük anahtarlama devreleri
• Darlington konfigürasyonları
• Push-pull çıkış katları
• Güç kaynağı kontrol devreleri

Diğer Uygulamalar

• Gerilim regülatör devreleri
• Akım sınırlama devreleri
• SMD tabanlı güç kontrol sistemleri
• Endüstriyel kontrol devreleri

Avantajlar ve Özellikler

2SD882 TO-252 3A 40V NPN Transistör'ün sağladığı avantajlar ve çözümler.

• SMD Tasarım: TO-252 paketi ile modern PCB uyumluluğu
• Orta Güç Kapasitesi: 25W güç dağıtımı ile verimli performans
• Yüksek Akım Toleransı: 3A sürekli, 5A pals akım kapasitesi
• Düşük Doyum Gerilimi: Daha düşük güç kaybı için 0.5V VCE(sat)
• İyi Termal Özellikler: TO-252 paketi ile etkili ısı transferi
• Geniş Çalışma Sıcaklığı: -55°C ~ +150°C sıcaklık aralığı
• Alan Tasarrufu: Kompakt boyutlu paket ile PCB alanından kazanç
• Yüksek Güvenilirlik: Endüstriyel standartlara uygun performans

Montaj ve Kullanım

2SD882 TO-252 3A 40V NPN Transistör'ün montaj ve kullanım süreci hakkında bilgiler.

Devre tasarımı için yapmanız gerekenler:

• TO-252 paketi için uygun SMD footprint kullanın
• Pin dizilimini doğru belirleyin: 1-Baz (B), 2-Kollektör (C, metal tab), 3-Emitör (E)
• Kollektör metal tab için uygun termal pad tasarlayın
• Isı dağıtımı için PCB bakır alanını genişletin ve termal via'lar ekleyin
• Baz akımını sınırlandırmak için uygun direnç kullanın (tipik olarak 470Ω - 2.2kΩ)
• İndüktif yükler için kollektöre flyback diyot ekleyin

SMD NPN güç transistörü kullanım bilgileri:

• Reflow veya dalga lehimleme yöntemleriyle montaj yapılabilir
• Baz akımı = Kollektör akımı / hFE formülü ile hesaplanır (güvenlik faktörü ekleyin)
• Kollektör metal tab PCB'de ana ısı dağıtıcı görevi görür
• 1A üzerinde çalışmada PCB bakır alanını soğutucu olarak kullanın
• Yüksek akımlarda termal viaların sayısını ve bakır alanını artırın
• Termal kaçak (thermal runaway) riskine karşı emitör direnci kullanın

Sorun Giderme ve İpuçları

2SD882 TO-252 3A 40V NPN Transistör kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Aşırı Isınma: PCB bakır alanını genişletin veya daha fazla termal via ekleyin
• Yetersiz Sürüş: Baz akımını artırın veya daha düşük değerli baz direnci kullanın
• PCB Delaminasyonu: Termal yükü dağıtmak için daha fazla termal via kullanın
• Yetersiz Lehimleme: Reflow profilini optimize edin veya el ile düzeltici lehim yapın

Verimli Kullanım İpuçları

• Yüksek güç uygulamalarında çift taraflı PCB tasarımı kullanın
• Arka yüzde geniş bakır alan oluşturarak ısı dağıtımını artırın
• Darlington bağlantısıyla daha yüksek akım kazancı elde edin
• Audio uygulamalarda sinyal bütünlüğünü korumak için baz hattını kısa tutun

Paket İçeriği

• 2SD882 TO-252 3A 40V NPN Transistör
