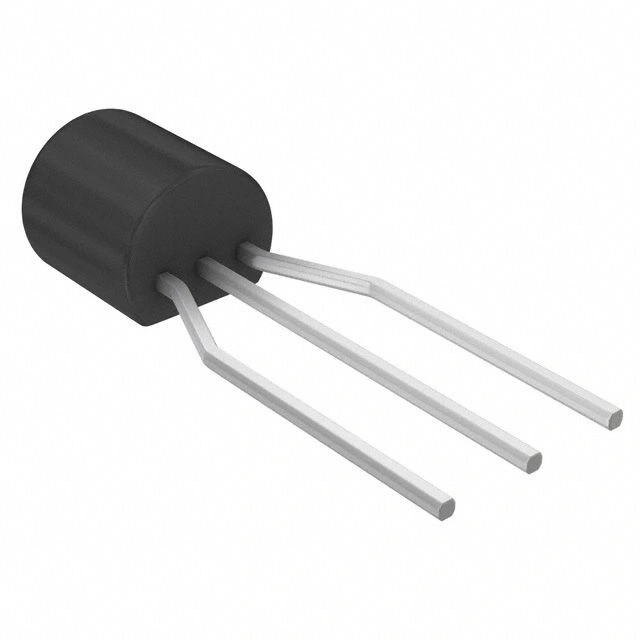

2N3904 Transistör BJT NPN TO-92

2N3904 Transistör BJT NPN TO-92

2N3904, düşük güç uygulamaları için tasarlanmış endüstri standardı genel amaçlı bir NPN transistördür. TO-92 paketinde sunulan bu komponent, 40V kollektör-emiter voltajı ve 200mA sürekli kollektör akımı ile sinyal işleme ve anahtarlama uygulamaları için ideal bir seçimdir.

Yüksek frekanslarda çalışma özelliği sayesinde RF ve yüksek hızlı anahtarlama uygulamaları için iyi bir seçenektir. Elektronik komponentler arasında en yaygın kullanılan transistörlerden biri olan 2N3904, hobi projelerinden endüstriyel uygulamalara kadar geniş bir kullanım alanı bulur.

Standard TO-92 paketi sayesinde delikli PCB'lere ve breadboard'lara kolayca monte edilerek prototipleme çalışmalarında hızlı kullanım sağlar. Transistör ailesinin bu klasik üyesi, elektronik tasarım dünyasının vazgeçilmez bir bileşenidir.

Teknik Özellikler

2N3904 Transistör BJT NPN TO-92 ürününün detaylı teknik özellikleri aşağıda listelenmiştir.

• Transistör Tipi: NPN
• Yapı: BJT (Bipolar Junction Transistor)
• Paket / Kılıf: TO-92
• Maksimum Kollektör-Emiter Voltajı (V_CEO): 40V
• Maksimum Kollektör-Baz Voltajı (V_CBO): 60V
• Maksimum Emiter-Baz Voltajı (V_EBO): 6.0V
• Sürekli Kollektör Akımı (I_C): 200,mA
• Kollektör-Emiter Doyma Voltajı (V_CE(sat)): 0.2V (typ) @ I_C = 10mA, I_B = 1mA
• Baz-Emiter Doyma Voltajı (V_BE(sat)): 0.65V (typ) @ I_C = 10mA, I_B = 1mA
• DC Akım Kazancı (h_FE): 100-300 @ I_C = 10mA, V_CE = 1V
• Geçiş Frekansı (f_T): 300MHz (typ)
• Kollektör-Baz Kapasitansı (C_cb): 4pF (typ)
• Emiter-Baz Kapasitansı (C_eb): 8pF (typ)
• Yükselme Zamanı (t_r): 35ns (typ)
• Düşme Zamanı (t_f): 35ns (typ)
• Maksimum Güç Dağılımı (P_tot): 625mW @ 25°C
• Termal Direnç (R_θJA): 200°C/W
• Çalışma Sıcaklığı (T_j): -55°C ile +150°C arası
• RoHS Uyumluluğu: Evet
• Üretici: ON Semiconductor / NXP / STMicroelectronics

Kullanım Alanları

2N3904 Transistör BJT NPN TO-92'nin kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Sinyal İşleme

• Düşük güçlü amplifikatör devreleri
• Anahtarlama devreleri
• Darlington devreler
• Osilatör devreleri
• Buffer/sürücü uygulamaları

Analog Elektronik

• Sinyal şartlandırma
• Akım aynalama
• Diferansiyel amplifikatörler
• Voltage follower devreler
• Aktif filtreler

Hobi ve Eğitim Projeleri

• Arduino projeleri
• LED sürücü devreleri
• Başlangıç seviyesi elektronik kitleri
• Sensör arabirimleri
• Eğitim laboratuvarları

Avantajlar ve Özellikler

2N3904 Transistör BJT NPN TO-92'nin sağladığı avantajlar ve öne çıkan özellikleri.

• Evrensel Kullanım: Endüstri standardı olarak yaygın kabul görür
• TO-92 Paketi: Breadboard ve delikli PCB'lerde kolay kullanım
• Yüksek Hız: 300MHz geçiş frekansı
• NPN Yapısı: Düşük taraf anahtarlama imkanı
• Makul Akım Kapasitesi: 200mA sürekli kollektör akımı
• Orta Voltaj Dayanımı: 40V kollektör-emiter voltajı
• İyi Akım Kazancı: 100-300 arası h_FE değeri
• Düşük Doyma Voltajı: Minimum güç kaybı
• Hızlı Anahtarlama: 35ns yükselme/düşme zamanı
• Düşük Maliyet: Ekonomik çözüm

Devre Tasarımı ve Kullanım

2N3904 Transistör BJT NPN TO-92'nin devre tasarımında kullanımı hakkında bilgiler.

Temel Bağlantı Yapılandırması:

• Kollektör (Pin 3): Yük bağlantısı
• Baz (Pin 2): Kontrol sinyali girişi
• Emiter (Pin 1): Toprak veya referans bağlantısı

Pin Yapılandırması:

• TO-92 paketinde, transistörün düz tarafından bakıldığında:
• Sol pin (Pin 1): Emiter
• Orta pin (Pin 2): Baz
• Sağ pin (Pin 3): Kollektör
• Pin yerleşimi için datasheet kontrolü önerilir (üreticiye göre değişebilir)

Basit Anahtarlama Devresi:

• Kollektör yüke bağlanır (LED, röle, vb.)
• Yükün diğer ucu pozitif beslemeye bağlanır
• Emiter toprak hattına bağlanır
• Baz 1-10kΩ direnç üzerinden kontrol sinyaline bağlanır
• Baz akımını, kollektör akımının yaklaşık %10'u olarak hesaplayın

Darlington Konfigürasyonu:

• İki 2N3904 transistörü kaskad bağlanır
• İlk transistörün kollektörü ikinci transistörün bazına bağlanır
• Her iki transistörün emiterleri birleştirilir
• Yüksek akım kazancı sağlar (h_FE1 × h_FE2)
• Daha düşük baz akımıyla yük kontrolü yapılabilir

Sorun Giderme ve İpuçları

2N3904 Transistör BJT NPN TO-92 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Pin Tanımlama Hatası: Multimetre ile diyot testi yaparak pinleri belirleyin
• Isınma Sorunu: 100mA üzeri sürekli akımlarda küçük soğutucu kullanın
• Yetersiz Sürme: Baz akımını artırın, baz direncini azaltın
• İndüktif Yük Hasarı: Koruyucu diyotları ekleyin
• Kararsız Çalışma: Besleme hattına bypass kapasitörleri ekleyin

Baz Direnci Hesaplama İpuçları

• Genel formül: R_B = (V_in - V_BE) / (I_C / h_FE)
• Hesaplanan değerin %25-50 altında bir direnç tercih edin (marj için)
• Arduino/mikrodenetleyici ile kullanırken 1-10kΩ baz direnci önerilir
• Darlington konfigürasyonunda daha yüksek baz direnci kullanılabilir
• Tetikleme güvenliği için baza 10-100kΩ pull-down direnci ekleyin

Yüksek Frekanslı Uygulamalar İçin İpuçları

• 300MHz geçiş frekansı ile VHF bandında kullanılabilir
• RF uygulamalarda PCB yol uzunluklarını kısa tutun
• Toprak düzlemi ile parazitik kapasitansları azaltın
• Bypass kapasitörleri ile besleme hatlarını filtreleyin
• 100MHz üzeri uygulamalarda empedans eşleştirmesine dikkat edin

Paket İçeriği

• 2N3904 Transistör BJT NPN TO-92
