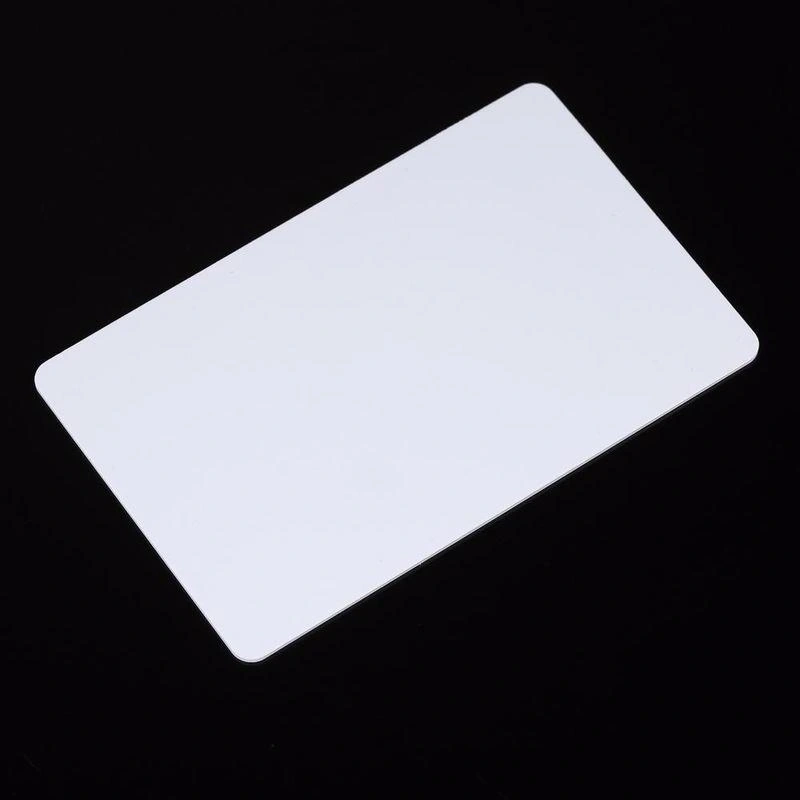

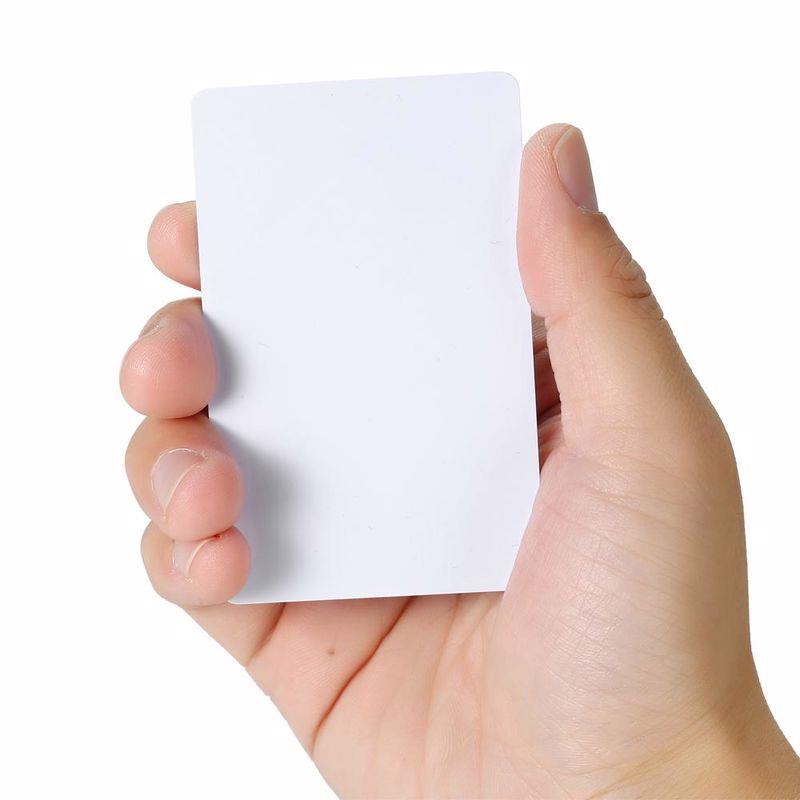

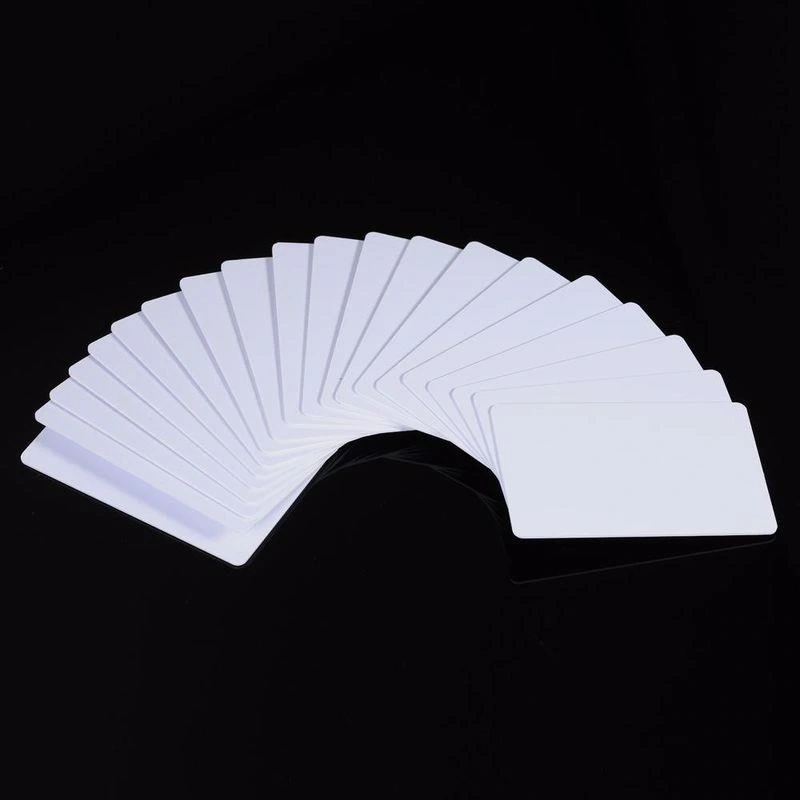

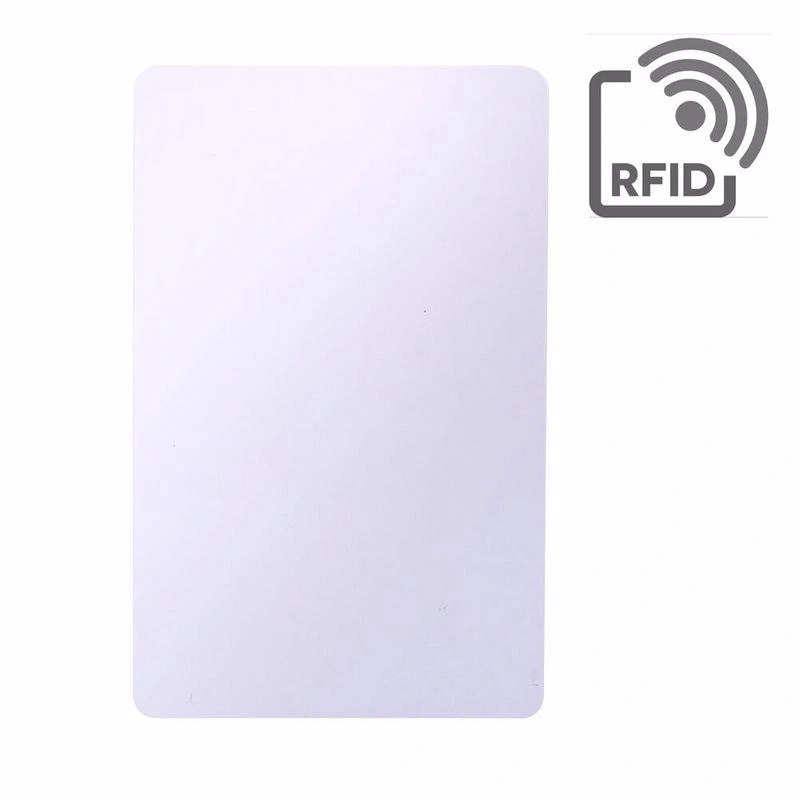

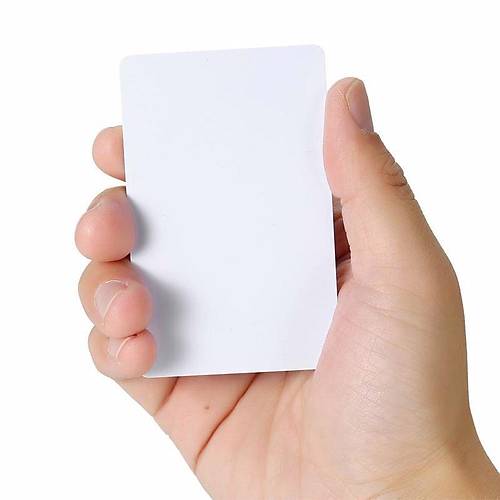

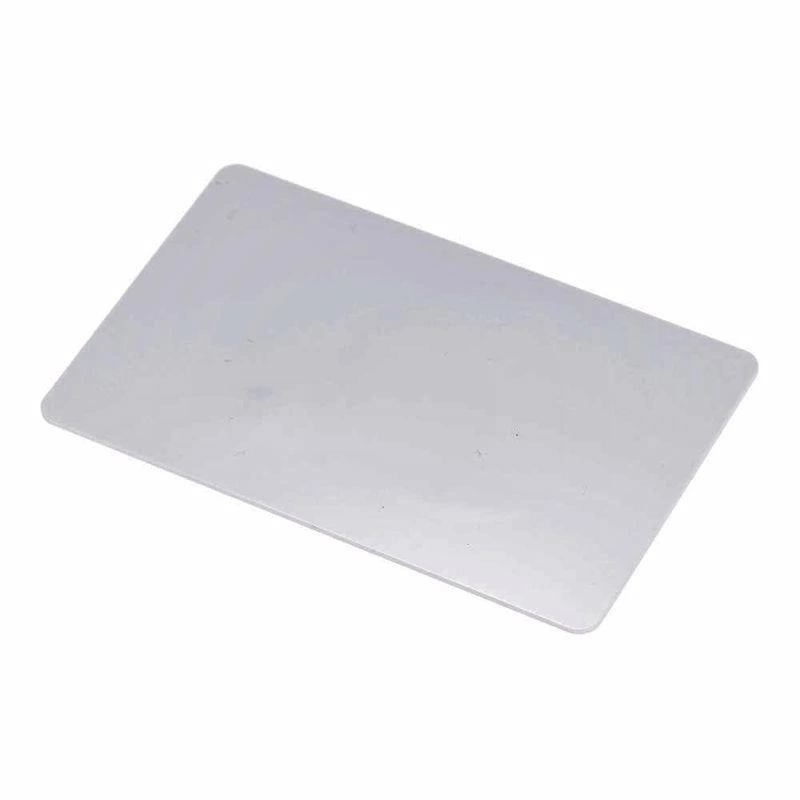

125kHz RFID Kart

125kHz RFID Kart

125kHz RFID Kart, temassız kimlik ve erişim kontrol sistemleri için tasarlanmış düşük frekanslı bir akıllı karttır. EM4100 standardına uyumlu olan bu kart, benzersiz bir ID numarası içeren yonga ve anten barındırır.

Bu RFID kartı, Arduino projeleri, basit giriş kontrol sistemleri, personel takibi ve temel güvenlik uygulamaları için ideal bir çözümdür. Dayanıklı PVC yapısı ve esnek yapısı sayesinde uzun ömürlü kullanım sağlar.

RFID Modüller kategorisinde bulunan uyumlu kart okuyucular ile birlikte çalışan bu kart, ekonomik fiyatı, kolay kullanımı ve yaygın uyumluluğu ile giriş kontrol sistemleri için pratik bir seçenektir.

Teknik Özellikler

125kHz RFID Kartının detaylı teknik özellikleri aşağıda listelenmiştir.

• Çalışma Frekansı: 125kHz (Düşük Frekans).
• Kart Tipi: EM4100 / TK4100 veya uyumlu
• ID Sayısı: 40 bit benzersiz kod (5 byte),
• Bellek Tipi: Salt okunur (Read only)
• Veri Format: Manchester kodlaması
• Okuma Mesafesi: 3-10 cm (kullanılan okuyucuya bağlı)
• Modülasyon Tipi: ASK (Amplitude Shift Keying)
• Veri Aktarım Hızı: 2 kbps (tipik)
• Anten Tipi: Bakır tel sarımı
• Çalışma Sıcaklığı: -20°C ~ +50°C
• Depolama Sıcaklığı: -25°C ~ +65°C

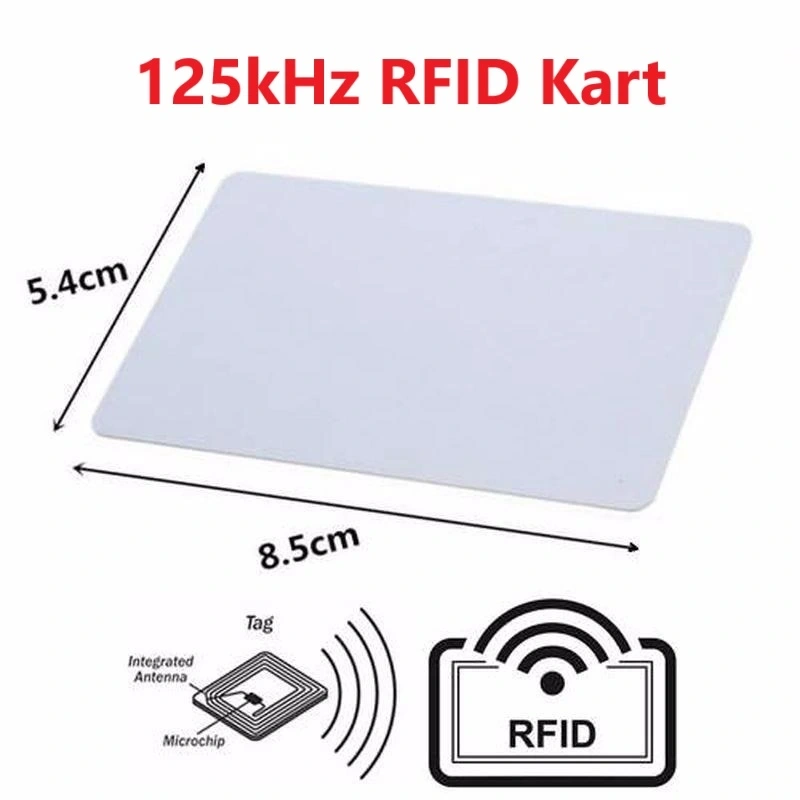

• Boyutlar: 85.5mm x 54mm x 0.8mm (standart kredi kartı boyutu)
• Malzeme: PVC
• Renk: Beyaz
• Baskı Uyumluluğu: Termal baskı, mürekkep püskürtmeli baskı
• Su Direnci: IP54 (sıçramaya karşı koruma)
• Güç Kaynağı: Pasif (güç kaynağı gerektirmez)
• Kullanım Ömrü: 100.000+ okuma

Kullanım Alanları

125kHz RFID Kartının kullanım alanları ve uyumlu donanımlar.

Uyumlu okuyucu modüller:

• RDM6300 RFID Okuyucu Modülü
• EM-18 RFID Okuyucu
• RFID-RC522 (125kHz uyumlu versiyonları)
• YET-602PC USB RFID Okuyucu
• ID-12LA / ID-20LA RFID Okuyucu Modülleri

Mikroişlemci uyumluluğu:

• Arduino kartları (UNO, Nano, Mega, Leonardo)
• Raspberry Pi serisi
• ESP8266/ESP32 tabanlı kartlar
• PIC mikrodenetleyiciler
• STM32 serisi

Temel kullanım senaryoları:

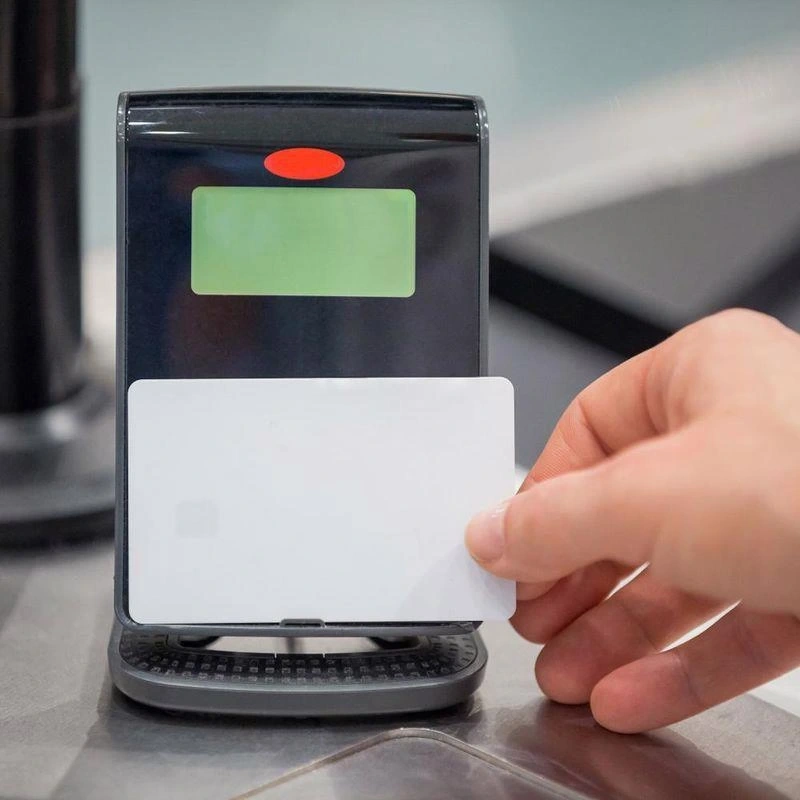

• Giriş kontrol sistemleri
• Personel devam takibi
• Basit güvenlik projeleri
• Ürün takip sistemleri
• Arduino ile DIY erişim kontrol sistemleri

Önemli notlar:

• Bu kartlar salt okunur olduğundan içeriği değiştirilemez
• Kart numaraları fabrikada programlanır ve benzersizdir
• İnce PVC yapı sert kullanımda zarar görebilir, dikkatli taşıyın
• Kartlar delindiğinde veya ısındığında iç anten zarar görebilir
• Manyetik ortamlarda, yüksek ısıda ve sıvı temasında verimli çalışmayabilir

Uygulama Alanları

125kHz RFID Kartının kullanılabileceği çeşitli projeler ve uygulama alanları.

Erişim Kontrol

• Ofis giriş sistemleri
• Apartman kapı otomasyonu
• Otopark geçiş sistemleri
• Okul geçiş kontrol noktaları
• Personel devam takibi

Eğitim ve Yönetim

• Öğrenci yoklama sistemleri
• Kütüphane kitap takibi
• Yemekhane geçiş sistemleri
• Toplantı katılım takibi
• Etkinlik giriş kontrolleri

DIY ve Hobi Projeleri

• Arduino tabanlı kilit sistemleri
• Akıllı ev otomasyonu
• Elektronik para kutuları
• Oyun ve interaktif projeler
• Kişisel envanter yönetimi

Proje Örnekleri

125kHz RFID Kartı kullanılarak yapılabilecek detaylı proje örnekleri.

Arduino Tabanlı Giriş Kontrol Sistemi

Arduino UNO, RDM6300 RFID okuyucu, röle modülü, LED'ler ve bu 125kHz RFID kartı kullanarak basit ama etkili bir giriş kontrol sistemi geliştirebilirsiniz. Sistem, okuyucuya yaklaştırılan kartın benzersiz ID'sini okur ve Arduino'nun EEPROM belleğinde kayıtlı yetkili kartlarla karşılaştırır. Eşleşme bulunduğunda, röle tetiklenerek elektronik bir kilit veya manyetik kapı kilidi açılır ve yeşil LED yanar. Yetkisiz kart okutulduğunda ise kırmızı LED yanarak sesli uyarı verilir. Arduino'nun seri portu üzerinden bilgisayara bağlanarak giriş-çıkış kayıtları tutulabilir. Sistemin kullanıcı dostu bir arayüzle yönetilebilmesi için LCD ekran eklenebilir ve yeni kartların kaydedilmesi veya silinmesi için basit bir menü sistemi oluşturulabilir.

RFID Kontrollü Araç İmmobilizeri

Arduino Nano, 125kHz RFID okuyucu, röle modülü ve RFID kartı kullanarak araçlar için basit bir immobilizer sistemi yapabilirsiniz. RFID okuyucu, aracın gösterge paneline veya direksiyonun yakınına gizlice monte edilir. Arduino, aracın marş sistemine bağlı bir röleyi kontrol eder. Sistem çalıştığında, doğru RFID kartı okutulana kadar marş devresini kapalı tutar. Yetkili kart okutulduğunda, röle tetiklenir ve araç çalıştırılabilir hale gelir. Belirli bir süre sonra veya kontak kapatıldığında sistem otomatik olarak kilitlenir. Bu sistem, araç hırsızlığına karşı ek bir güvenlik katmanı sağlar ve standart anahtarla birlikte "iki faktörlü doğrulama" olarak çalışır. Ayrıca, yetkili kartların bir listesini saklayarak aile üyeleri veya belirli sürücüler için özelleştirilebilir.

RFID Etiketli Envanter Takip Sistemi

Raspberry Pi, 125kHz RFID okuyucu, LCD ekran ve RFID kartları kullanarak küçük işletmeler veya ev kullanımı için bir envanter takip sistemi oluşturabilirsiniz. Her RFID kartı veya etiket, bir ürün veya ürün grubunu temsil eder. Raspberry Pi üzerinde çalışan Python programı, bir SQLite veritabanında ürün bilgilerini (ad, stok, konum, son kullanma tarihi) saklar. Ürün alındığında veya yerine konulduğunda, RFID kartı okuyucuya okutularak envanter otomatik olarak güncellenir. LCD ekran, işlem sonucunu ve ürün detaylarını gösterir. Web tabanlı bir arayüz ekleyerek, envanter durumunu uzaktan kontrol edebilir, stok uyarıları alabilir ve raporlar oluşturabilirsiniz. Sistem, ev kiler yönetimi, küçük atölye malzeme takibi veya ofis ekipmanları kontrolü için kullanışlıdır.

Sorun Giderme ve İpuçları

125kHz RFID Kartı kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Kart Okunamıyor: Okuyucu-kart mesafesini kontrol edin. Farklı açılarda tutmayı deneyin. Okuyucunun güç kaynağının stabil olduğundan emin olun. Metal yüzeyler veya engellerin okuma mesafesini etkileyebileceğini unutmayın.
• Tutarsız Okuma: Kartı okuyucuya yaklaştırma hızını değiştirin, ani hareketlerden kaçının. Çevrede elektromanyetik parazit oluşturabilecek cihazları uzaklaştırın. Farklı bir okuyucu ile test edin.
• ID Değeri Değişiyor: Bazı okuyucular ID formatını farklı şekilde işleyebilir (ters bayt sırası, onaltılık/decimal dönüşüm). Yazılımınızı bu formatlara uygun şekilde ayarlayın veya okunan değeri standartlaştırın.
• Kart Fiziksel Hasar: Kart içindeki anten teline zarar vermemeye dikkat edin. Kartı bükmeyin, delmeyin veya yüksek ısıya maruz bırakmayın. Hasar görmüş kartı yenisiyle değiştirin.
• Aynı Anda Çoklu Kart Okuma: 125kHz sistemler genellikle anti-collision özelliği desteklemez. Okuyucu menzilinde daima tek kart bulundurun. Birden fazla kart aynı anda okunmaya çalışıldığında karışıklık olabilir.

Performans İpuçları

• Kartları metal nesneler veya manyetik alanlardan uzak tutun
• Okuyucuyu metal yüzeylere monte etmekten kaçının
• Uzun kablolar kullanırken sinyal kaybını önlemek için kaliteli kablo tercih edin
• Kartın ID numarasını kartın üzerine not edin (güvenlik riski yoksa)
• Yedek kartlar bulundurun ve sistemde tanımlı tutun

Paket İçeriği

• 125kHz RFID Kart
