RC522 Rfid 13.56 MHz Mini Kart Okuyucu Modül

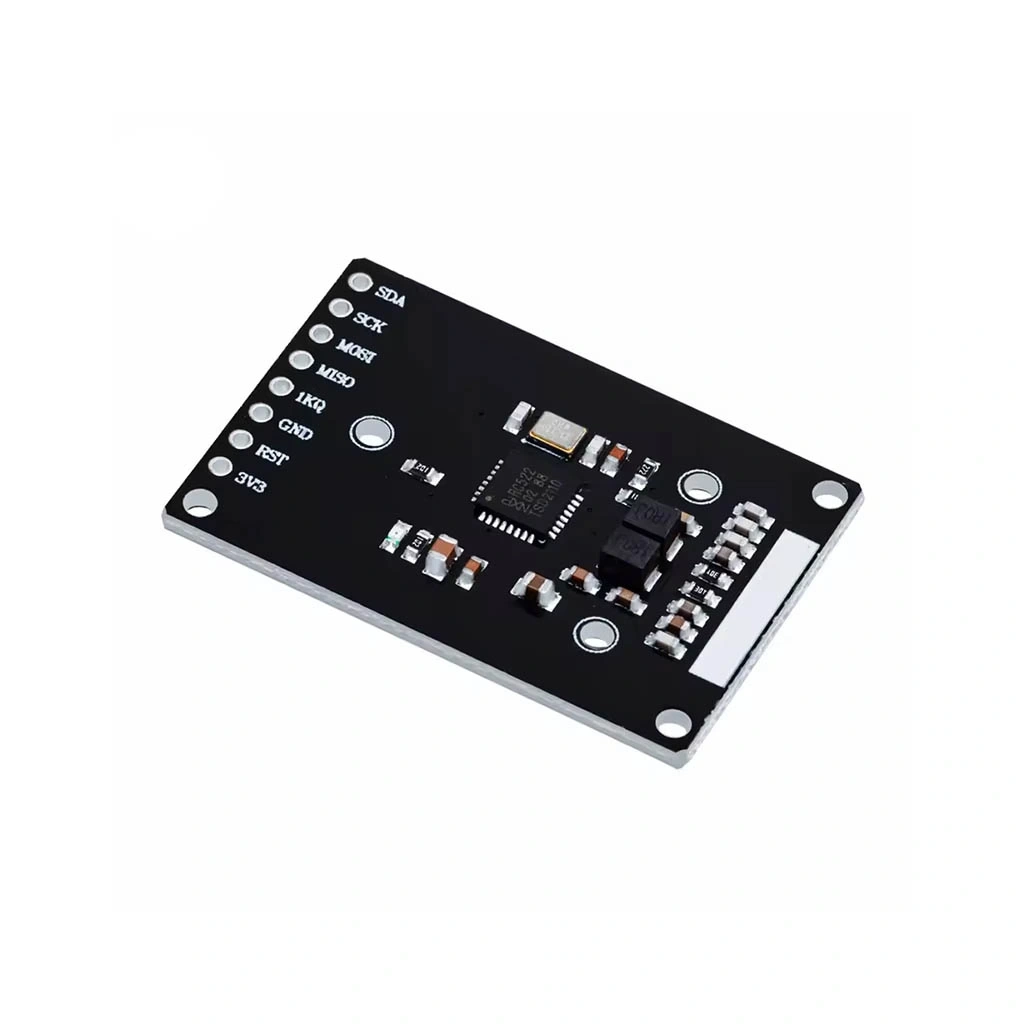

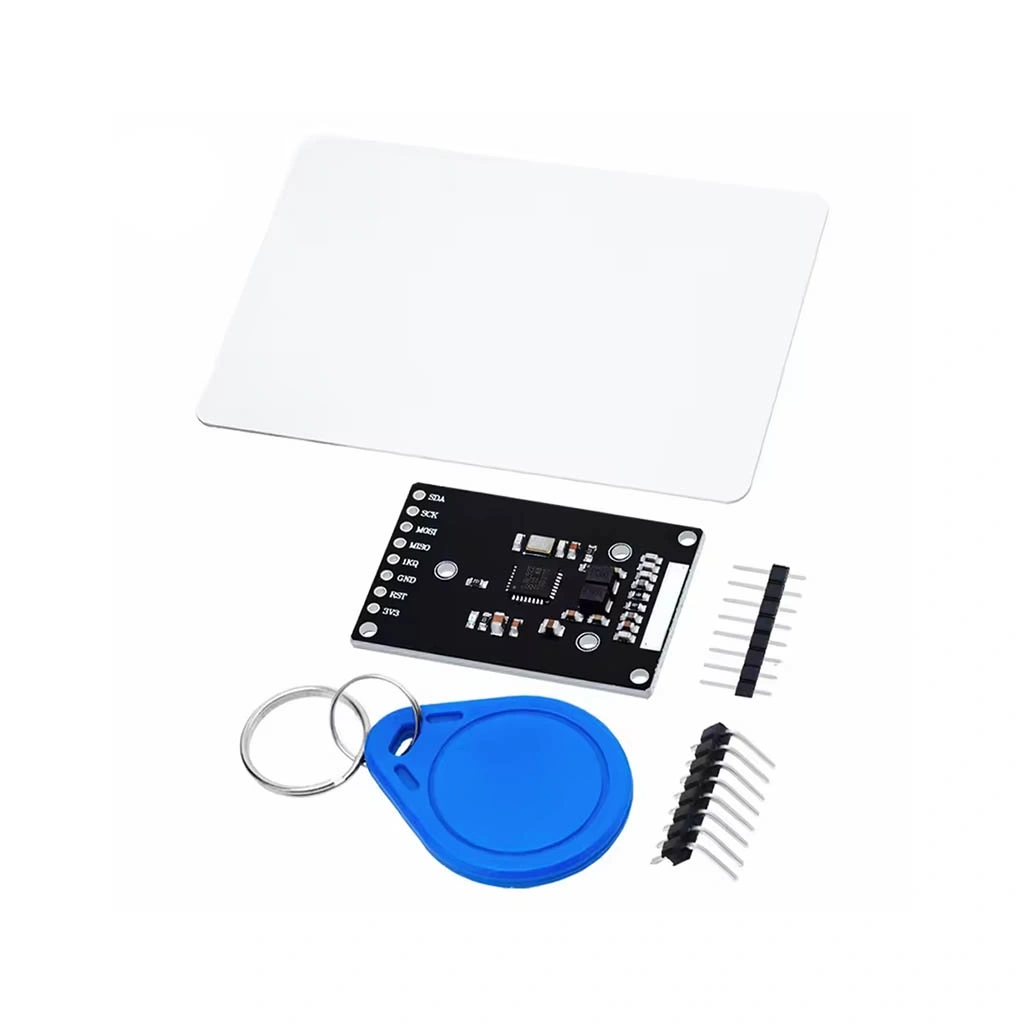

RC522 RFID 13.56 MHz Mini Kart Okuyucu Modül

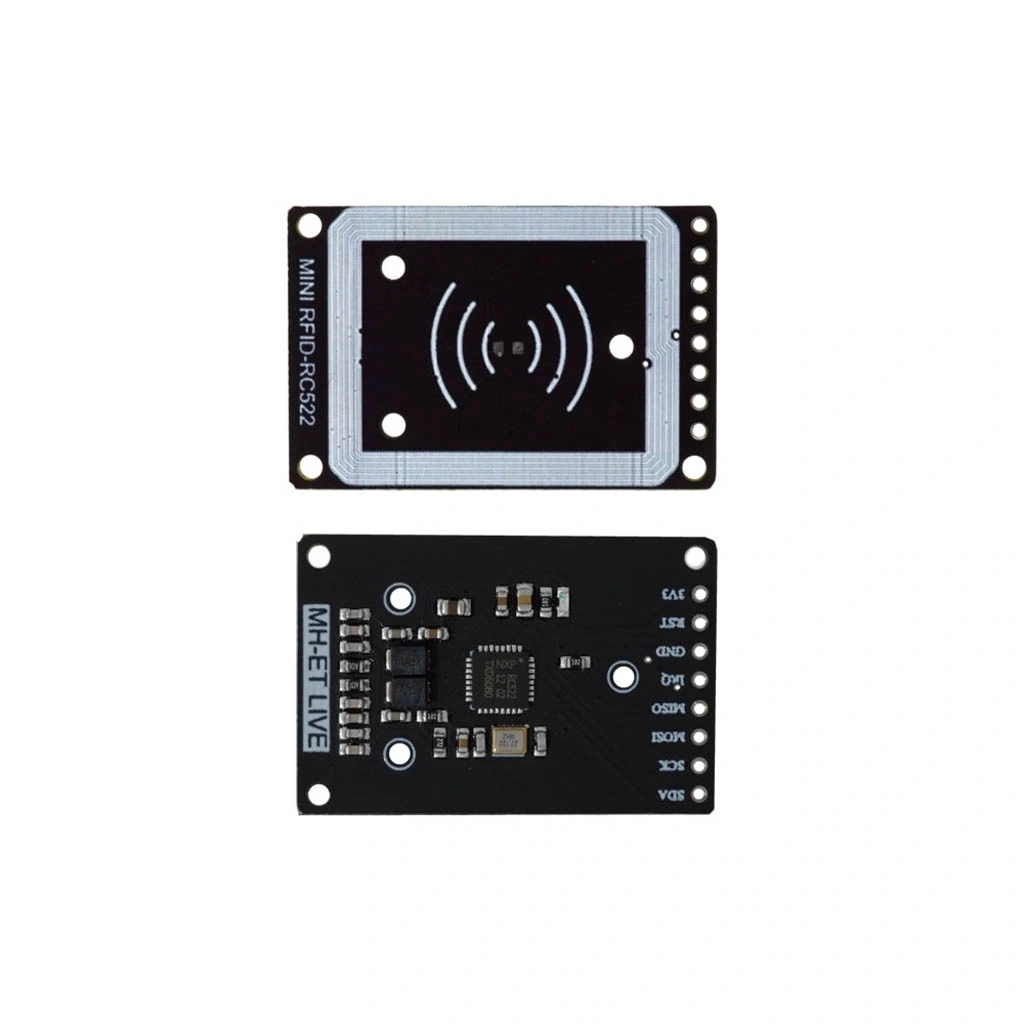

RC522 RFID Modülü, 13.56 MHz frekansında çalışan kompakt bir temassız kart okuyucu/yazıcı çözümüdür. MFRC522 entegresi temelinde tasarlanmış bu modül, RFID etiketleri ve kartlarını okuyup yazabilme özelliğine sahiptir.

SPI haberleşme protokolü kullanan RC522, Arduino ve diğer mikrodenetleyicilerle kolayca entegre edilebilir. Düşük güç tüketimi ve uygun maliyeti ile giriş kontrol sistemleri, ödeme uygulamaları ve envanter takibi gibi projelerde ideal bir çözümdür.

Modül üzerinde bulunan LED göstergeleri sayesinde çalışma durumu kolayca takip edilebilir. Maksimum 50mm okuma mesafesine sahip olan RC522, kart ID okuma ve veri depolama gibi işlemleri hızlı bir şekilde gerçekleştirir.

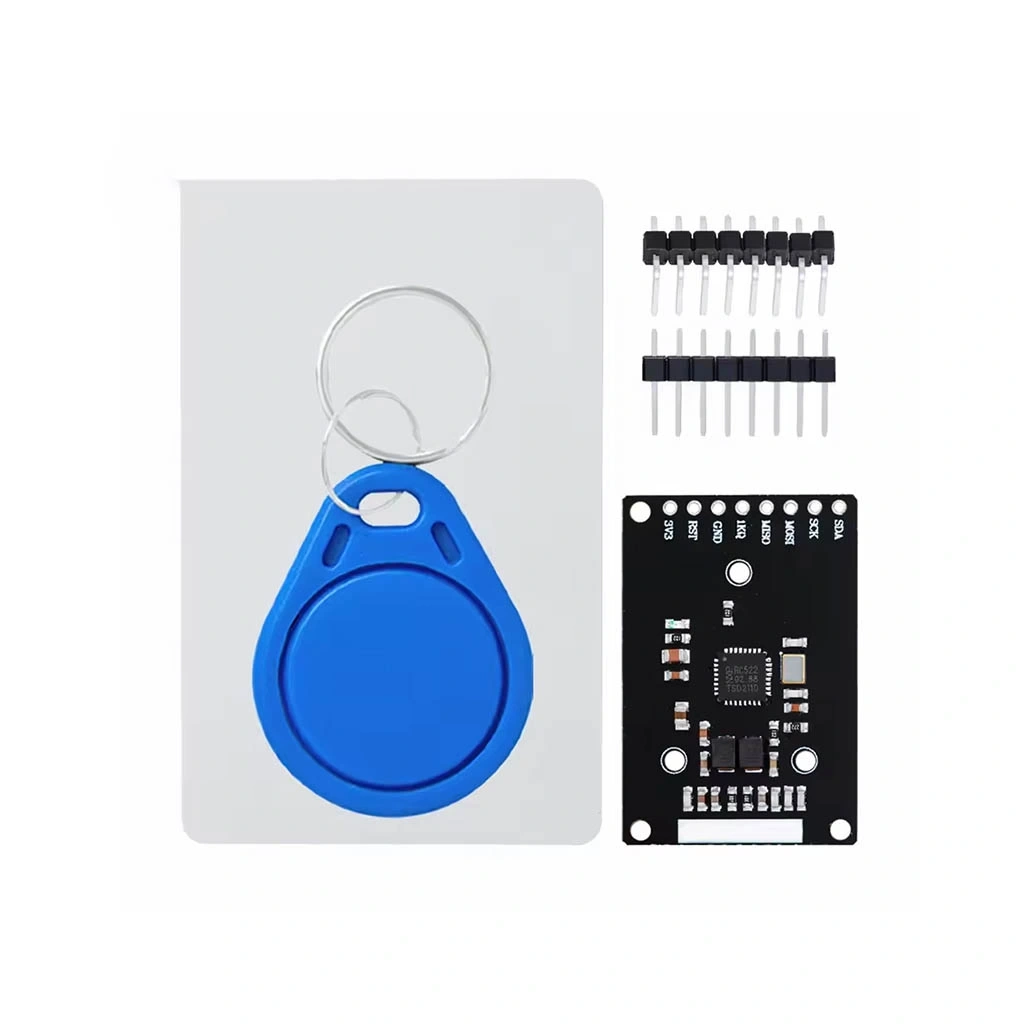

Birçok RFID kartı ve anahtarlık ile uyumlu olan bu mini modül, RFID Modüller kategorisinde en çok tercih edilen ürünlerden biridir ve elektronik projelere kimlik doğrulama özellikleri kazandırmak için mükemmel bir seçenektir.

Teknik Özellikler

RC522 RFID 13.56 MHz Mini Kart Okuyucu Modülünün detaylı teknik özellikleri aşağıda listelenmiştir.

• RFID Çipi: MFRC522 entegresi
• Çalışma Frekansı: 13.56 MHz standart frekans
• Haberleşme Protokolü: SPI (Serial Peripheral Interface)
• Çalışma Voltajı: 3.3V (çoğu model 5V toleranslı)
• Çalışma Akımı: 13-26mA
• Bekleme Akımı: 10-13mA
• Uyku Modu Akımı: <80µA
• Maksimum Okuma Mesafesi: 50mm (kart tipine bağlı olarak)
• Veri Transfer Hızı: 10Mbit/s maksimum
• Desteklenen Kart Tipleri: MIFARE1 S50, MIFARE1 S70, MIFARE UltraLight, MIFARE Pro, MIFARE DESFire

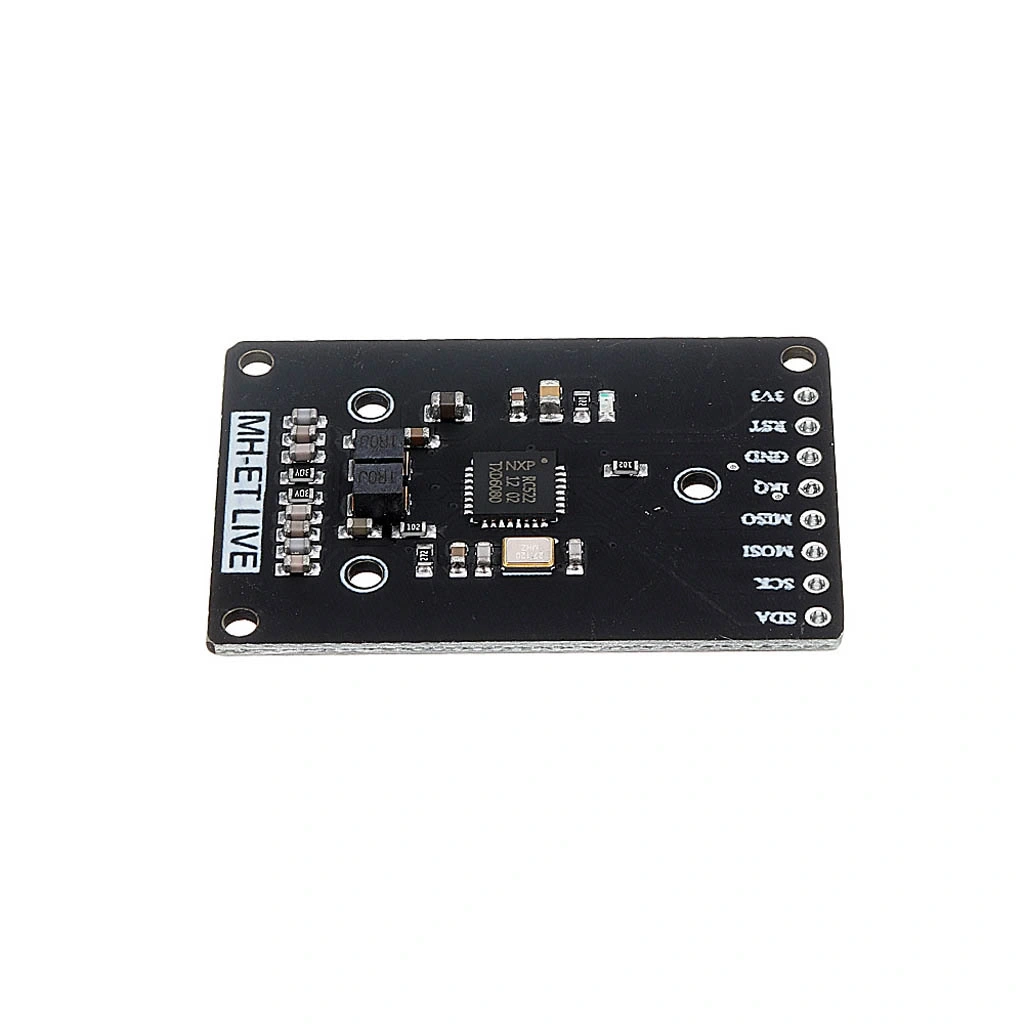

• Bağlantı Pinleri: SPI pinleri (MOSI, MISO, SCK, SDA), GND, RST, 3.3V/5V
• Göstergeler: Güç ve iletişim LED'leri

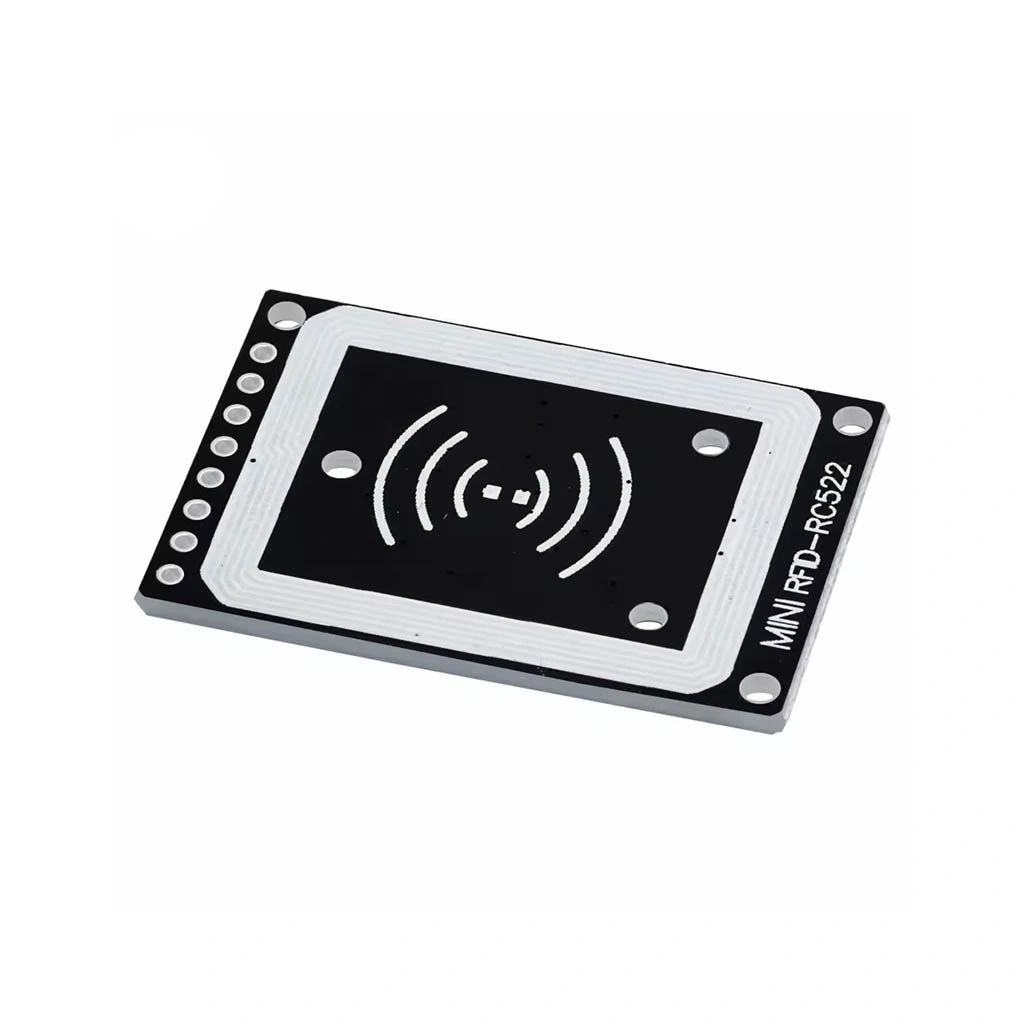

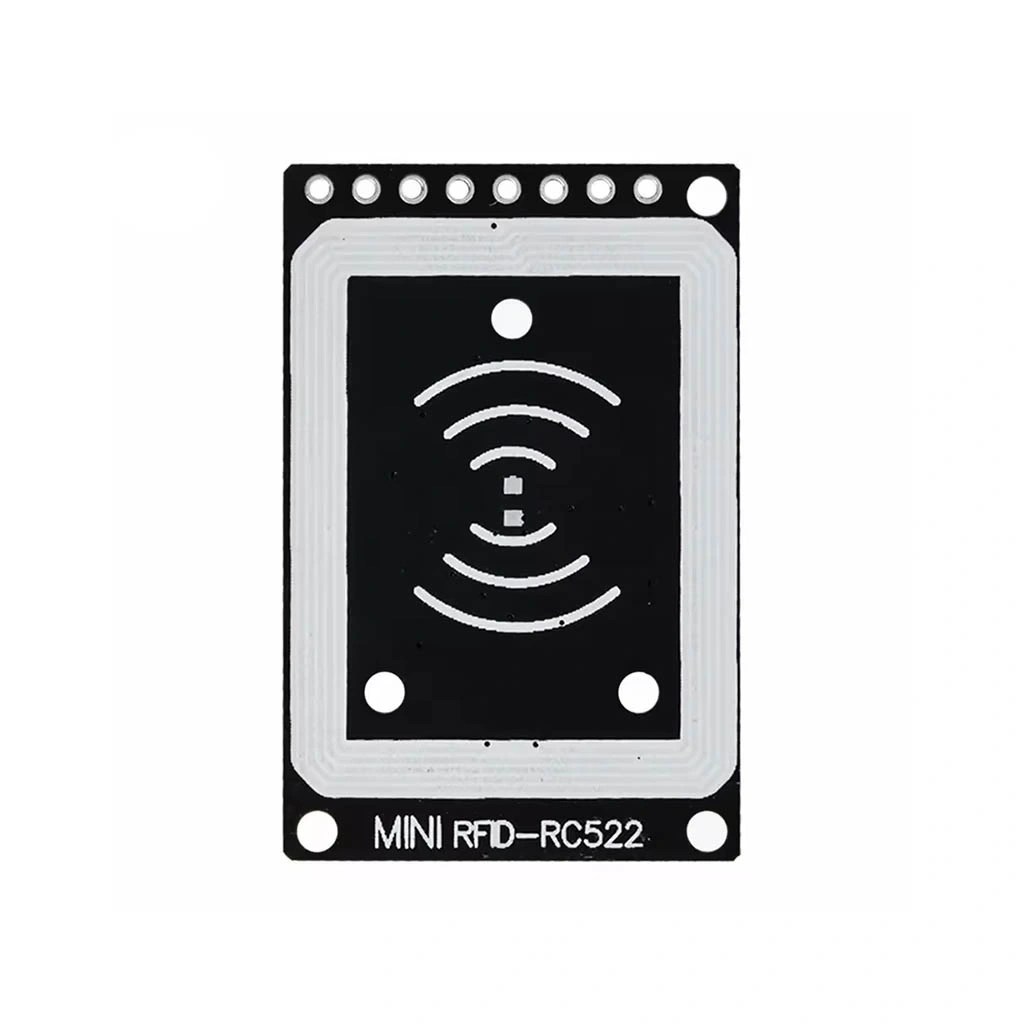

• Dahili Anten: PCB üzerine entegre

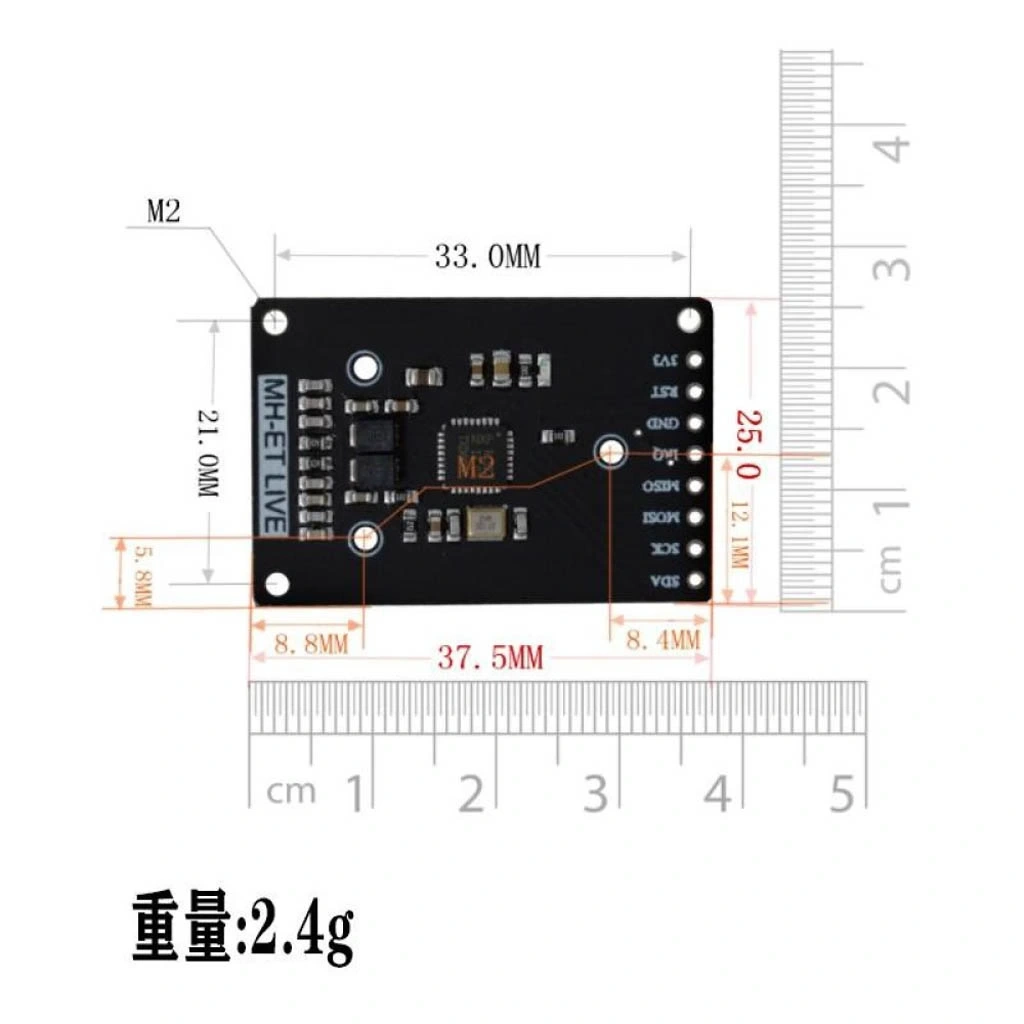

• Boyutlar: 40mm x 60mm

Bağlantı ve Kullanım

RC522 RFID 13.56 MHz Mini Kart Okuyucu Modülünün bağlantı şeması ve kullanım talimatları.

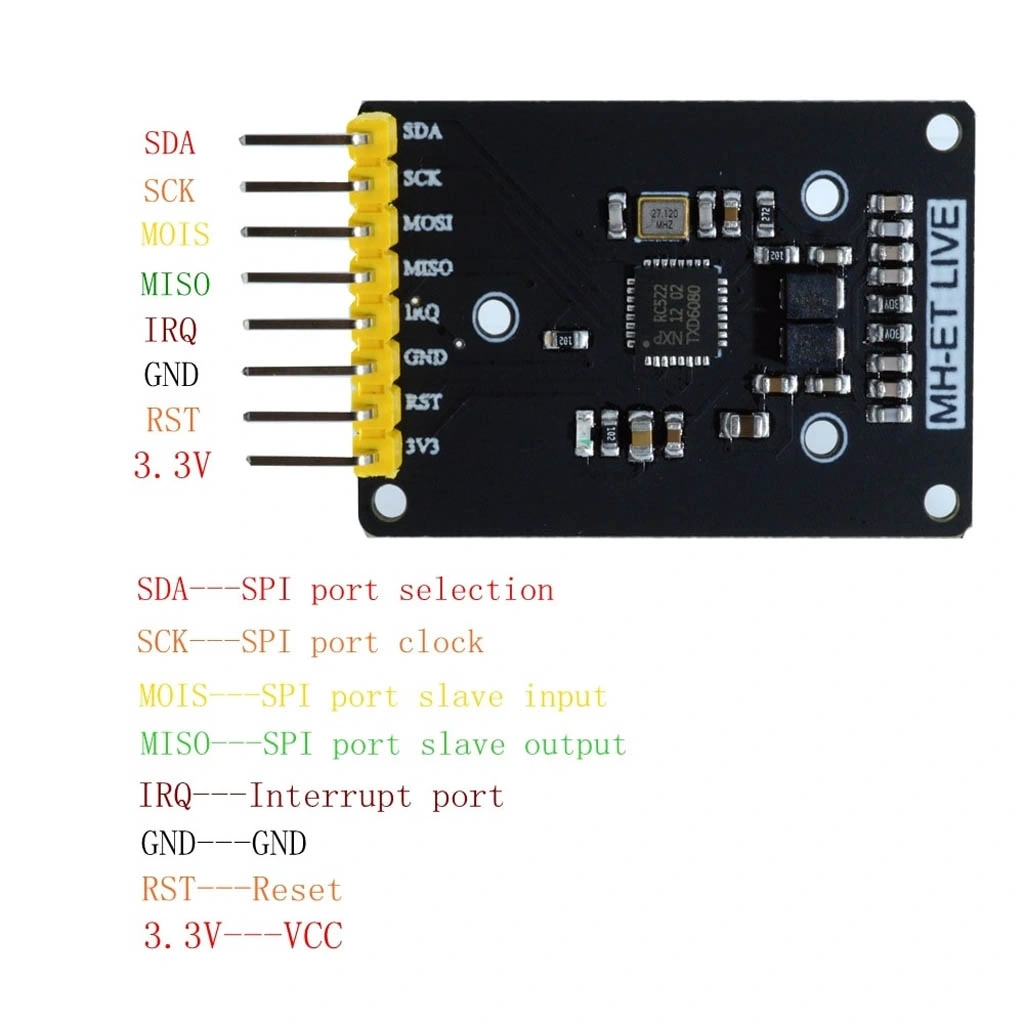

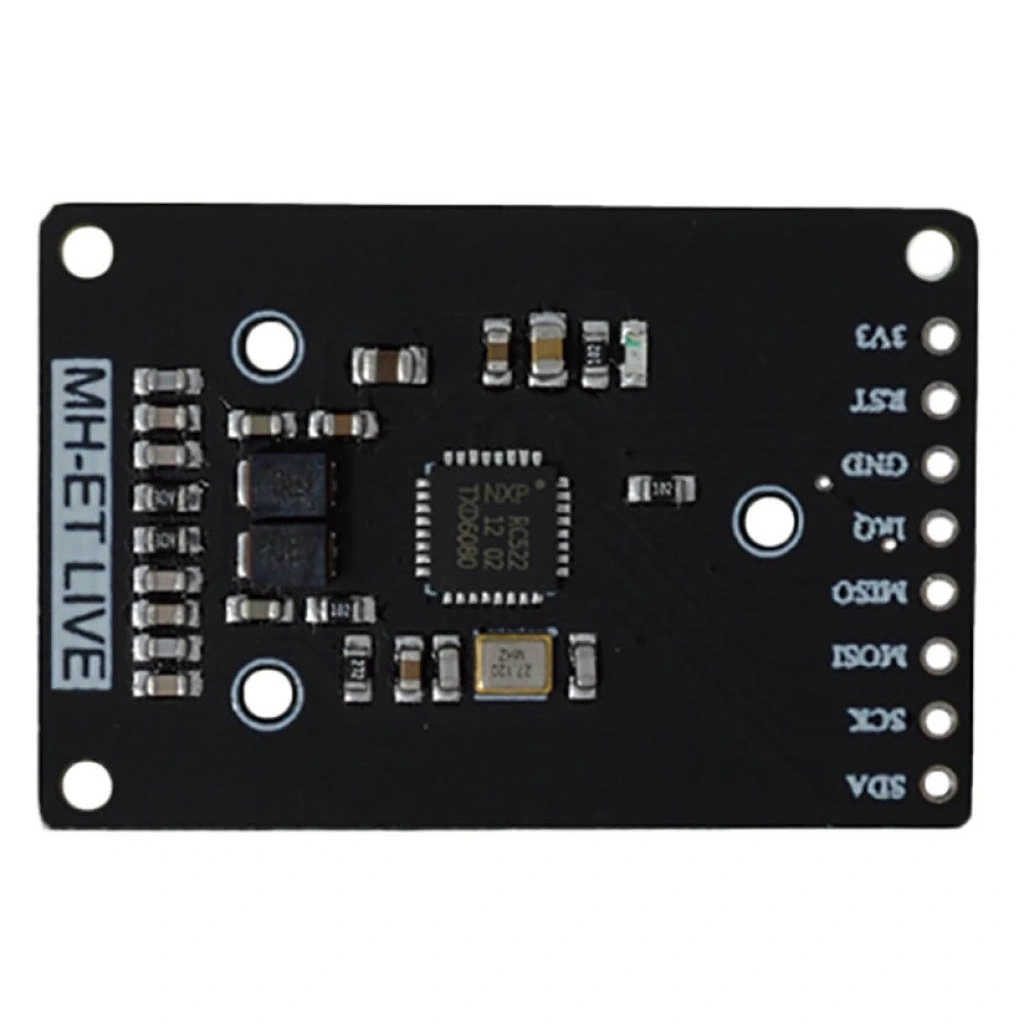

RC522 RFID Modülünü Arduino'ya bağlamak için aşağıdaki pin bağlantılarını yapın:

• SDA (SS) → Arduino Pin 10
• SCK → Arduino Pin 13
• MOSI → Arduino Pin 11
• MISO → Arduino Pin 12
• IRQ → Bağlantı gerekmiyor (opsiyonel)
• GND → Arduino GND
• RST → Arduino Pin 9
• 3.3V → Arduino 3.3V

RC522 modülünü kullanmak için Arduino IDE'ye "MFRC522" kütüphanesini yüklemeniz gerekiyor. Bu kütüphaneyi "Taslak > Library Ekle > Kütüphane Yönet" seçeneğinden aratarak veya GitHub'dan indirerek yükleyebilirsiniz.

Uygulama Alanları

RC522 RFID 13.56 MHz Mini Kart Okuyucu Modülünün kullanılabileceği çeşitli projeler ve uygulama alanları.

Güvenlik ve Erişim Kontrol

• Kapı erişim kontrol sistemleri
• Personel yoklama takibi
• Bilgisayar güvenliği ve oturum açma
• Elektronik kilit sistemleri
• Özel alanlara erişim yönetimi
• Araç park sistemleri

Ödeme ve Biletleme Sistemleri

• Mini ödeme sistemleri
• Kafeterya ve kantin ödeme çözümleri
• Toplu taşıma bilet sistemleri
• Etkinlik giriş kontrolü
• Müşteri sadakat programları
• Oyun makineleri ve eğlence merkezleri

Envanter ve Varlık Yönetimi

• Ürün takip sistemleri
• Kütüphane kitap takibi
• Ekipman ve varlık izleme
• Depo ve lojistik yönetimi
• Laboratuvar ekipman takibi
• Dosya ve belge izleme sistemleri

Sorun Giderme ve İpuçları

RC522 RFID 13.56 MHz Mini Kart Okuyucu Modülü kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Modül Kartı Algılamıyor: Bu yaygın sorunun birkaç nedeni olabilir. Öncelikle, kart ve okuyucu arasındaki mesafeyi kontrol edin. Mesafe çok uzaksa (>5cm) veya çok yakınsa kartı algılamayabilir. Kartı okuyucuya paralel tutmaya çalışın, açılı yaklaştırmak algılama mesafesini düşürür. Desteklenen kart tipini kullandığınızdan emin olun. RC522, 13.56 MHz kartları okur, 125 kHz kartlarla uyumlu değildir. Pin bağlantılarını kontrol edin, özellikle SPI pinlerinin doğru bağlandığından emin olun. Arduino koduyla SPI.begin() ve rfid.PCD_Init() fonksiyonlarının çağrıldığını doğrulayın. Farklı bir RFID kart/anahtarlık deneyin, mevcut kart arızalı olabilir.
• SPI Haberleşme Hataları: SPI bağlantısı ile ilgili sorunlar yaşıyorsanız, doğru SPI pinlerini kullandığınızdan emin olun. Arduino modeline göre SPI pinleri değişebilir. Tüm kabloların sıkıca bağlandığını kontrol edin, gevşek bağlantılar kesintilere neden olabilir. Reset (RST) pininin bağlantısını kontrol edin, bazen bu pin sorunlara neden olabilir. Birden fazla SPI cihazı kullanıyorsanız, her birinin ayrı SS (Chip Select) pini kullandığından emin olun. SPI çakışmalarını önlemek için diğer SPI cihazlarını geçici olarak devre dışı bırakın. SPI.begin() fonksiyonunun setup() içinde, modül başlatma fonksiyonundan önce çağrıldığından emin olun. SPI haberleşme hızını düşürmeyi deneyin, bazen yüksek hızlar sorunlara neden olabilir.
• Okuma Mesafesi Sorunları: RFID modülünün okuma mesafesi düşükse, birkaç faktör etkili olabilir. Besleme voltajını kontrol edin, 3.3V'tan düşük veya yüksek olması okuma mesafesini etkileyebilir. Modül çevresinde metal objeler veya elektromanyetik girişim kaynakları varsa uzaklaştırın. İki veya daha fazla RFID okuyucu yakın çalışıyorsa, birbirlerine müdahale edebilirler, mesafeyi artırın. Farklı türde RFID kartları farklı okuma mesafelerine sahip olabilir, daha kaliteli kartlar kullanmayı deneyin. Modülün anten kısmında hasar olup olmadığını kontrol edin. Bazı durumlarda, harici bir anten ekleyerek okuma mesafesini artırabilirsiniz.
• Kart Yazma Sorunları: RFID kartlarına veri yazarken sorun yaşıyorsanız, öncelikle kartın yazılabilir olduğunu doğrulayın - bazı kartlar salt okunurdur. Kimlik doğrulama adımının başarılı olduğundan emin olun, hata kodlarını kontrol edin. Doğru sektöre ve bloğa yazmaya çalıştığınızdan emin olun, bazı bloklar sistem tarafından korunabilir. Veri formatını kontrol edin, yazılan verinin boyutu bloğun kapasitesini aşmamalıdır (genellikle 16 byte). Kütüphane sürümünüzün kart yazma işlemini desteklediğinden emin olun, bazı eski sürümler yalnızca okuma yapabilir. Yazma işlemi sırasında kartı sabit tutun, hareket etmesi veri bozulmasına neden olabilir. Farklı kart kullanmayı deneyin, mevcut kart yazma korumalı veya arızalı olabilir.
• Besleme Voltajı ve Güç Sorunları: RC522 modülü voltaj hassasiyetine sahiptir. Modül normalde 3.3V ile çalışır, bazı modeller 5V'u tolere eder. 5V Arduino ile kullanırken, 3.3V regülatörü veya seviye dönüştürücü kullanmayı düşünün. Güç kaynağınızın yeterli akım sağladığından emin olun, yetersiz akım kararsız çalışmaya neden olur. Uzun kablo kullanımında voltaj düşümü olabilir, kablo uzunluğunu kısa tutun veya daha kalın kablo kullanın. Diğer yüksek akım çeken cihazlarla aynı güç kaynağını paylaşırken, güç dalgalanmaları olabilir, ayrı güç kaynağı kullanın. Bazı projeler Arduino'nun 3.3V pininden çok fazla akım çeker. Harici 3.3V regülatör kullanmak daha güvenli olabilir. Modül üzerindeki bypass kapasitörlerinin sağlam olduğundan emin olun, bunlar güç dalgalanmalarını filtreler.

Performans İpuçları

• Okuma mesafesini artırmak için metal yüzeylerden uzak tutun ve modülü dikey konumlandırın
• Veri güvenliği için kart sektörlerinin şifreleme anahtarlarını varsayılan değerlerden değiştirin
• Hızlı tanımlama için kart ID'lerini EEPROM'a kaydederek sistem açılışında yükleme sürelerini kısaltın
• Kartların stabil ve güvenilir okunması için interrupt kullanarak sürekli tarama yapın
• Veri bütünlüğü için kritik verileri kartın farklı bloklarına yedekli olarak yazın
• Güç tüketimini azaltmak için kullanılmadığında modülü uyku moduna alın
