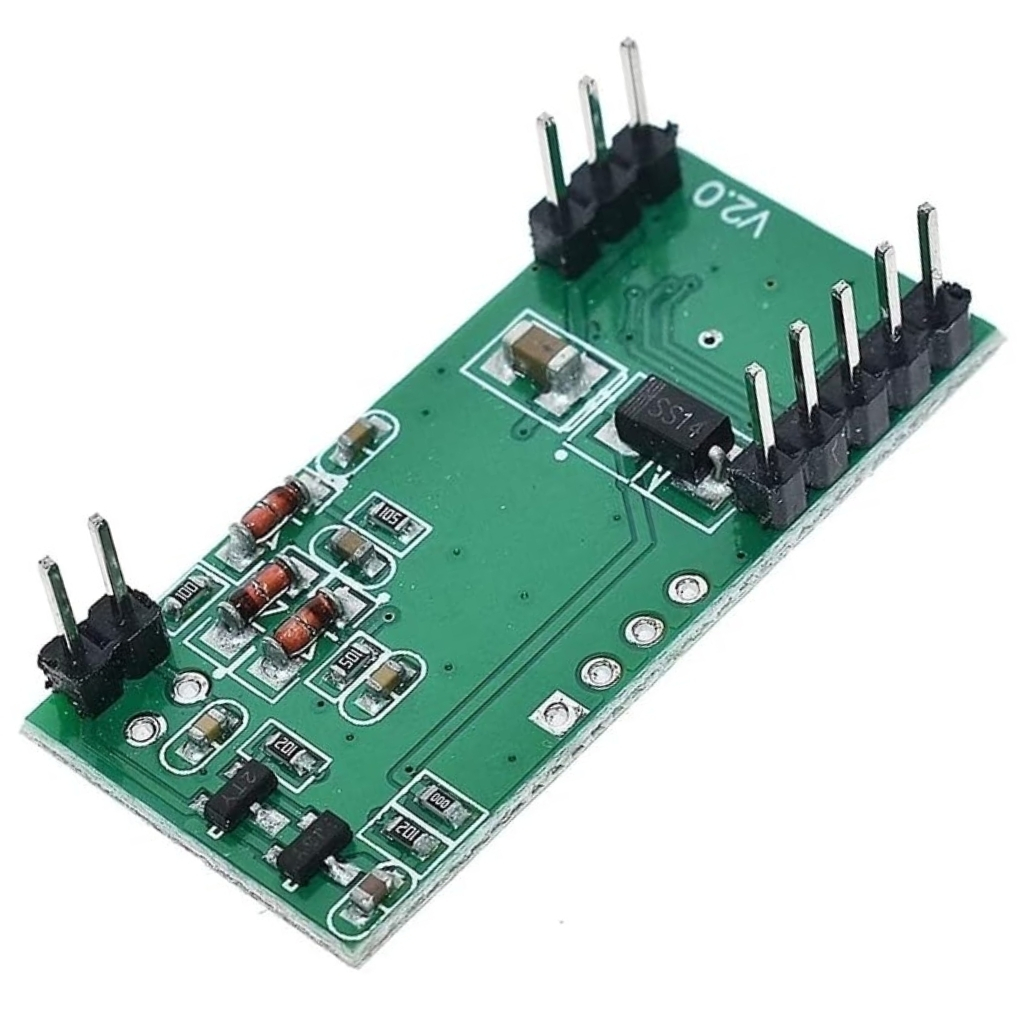

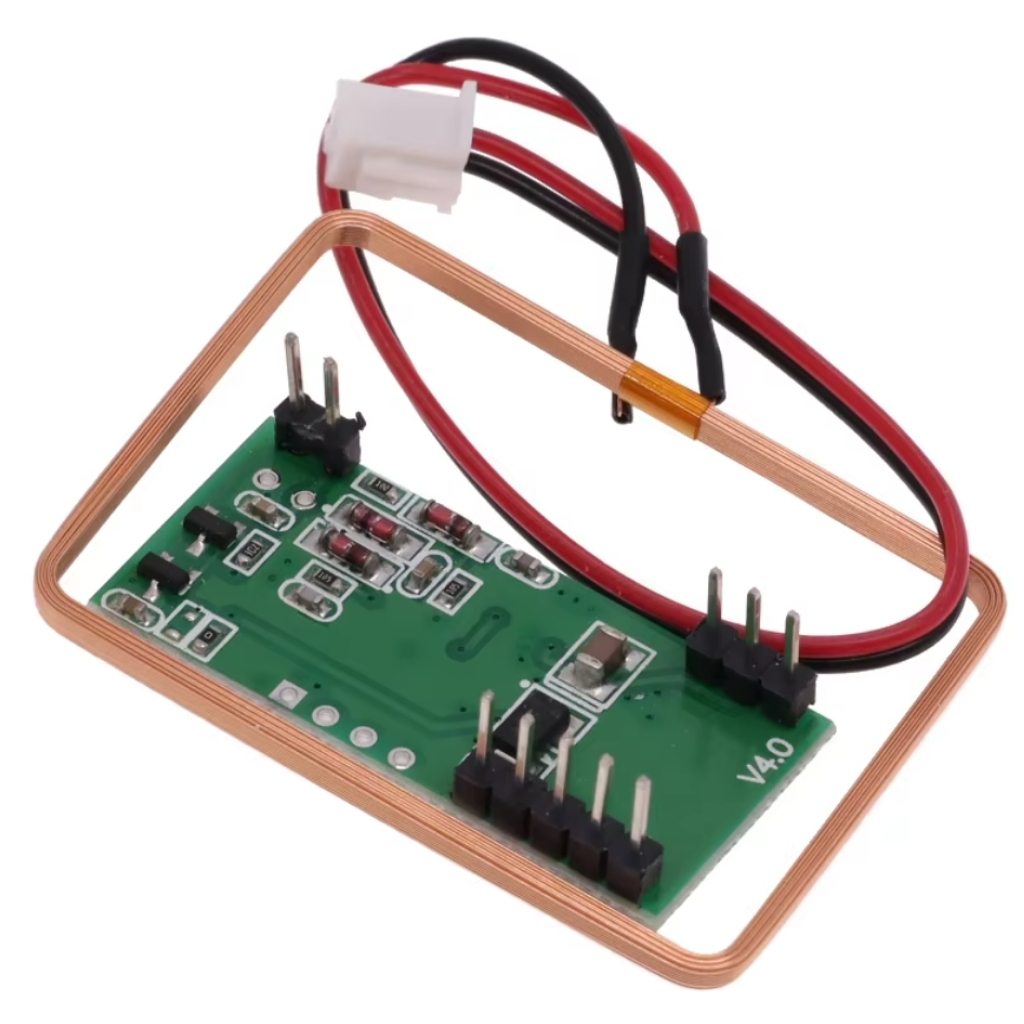

RDM6300 125KHz EM4100 RFID Kart ID Okuyucu Modülü
RDM6300 125KHz EM4100 RFID Kart ID Okuyucu Modülü, düşük maliyetli ve kolay entegre edilebilen bir RFID okuyucu çözümüdür. 125KHz frekansında çalışan EM4100 protokolünü destekleyen bu modül, RFID kartları, anahtarlıkları ve etiketleri hızlı ve güvenilir şekilde okuyabilir.
UART seri haberleşme arayüzü sayesinde Arduino başta olmak üzere çeşitli mikrodenetleyiciler ile kolayca entegre edilebilen bu modül, dahili antenli yapısı ile ekstra bileşenlere ihtiyaç duymadan çalışabilir.
Giriş kontrol sistemleri, personel takibi, varlık yönetimi gibi çeşitli uygulamalar için ideal olan bu RFID okuyucu, voltaj dönüştürücüler ile birlikte kullanılarak farklı güç kaynaklarıyla da çalışabilir yapıdadır.
Teknik Özellikler
RDM6300 125KHz EM4100 RFID Kart ID Okuyucu Modülü'nün detaylı teknik özellikleri aşağıda listelenmiştir.
- Çalışma Frekansı: 125KHz
- Desteklenen Kart Tipleri: EM4100, EM4102, EM4200, T5577
- Çalışma Gerilimi: 5V DC (±5%)
- Çalışma Akımı: <50mA
- Okuma Mesafesi: 3-5 cm (kart tipine ve antene bağlı)
- Haberleşme Protokolü: UART TTL
- Baud Hızı: 9600bps
- Veri Formatı: 8 Data bit, 1 Stop bit, No Parity
- Çıkış Veri Formatı: ASCII (10 bayt ID + 2 bayt başlangıç/bitiş kodu + 2 bayt kontrol

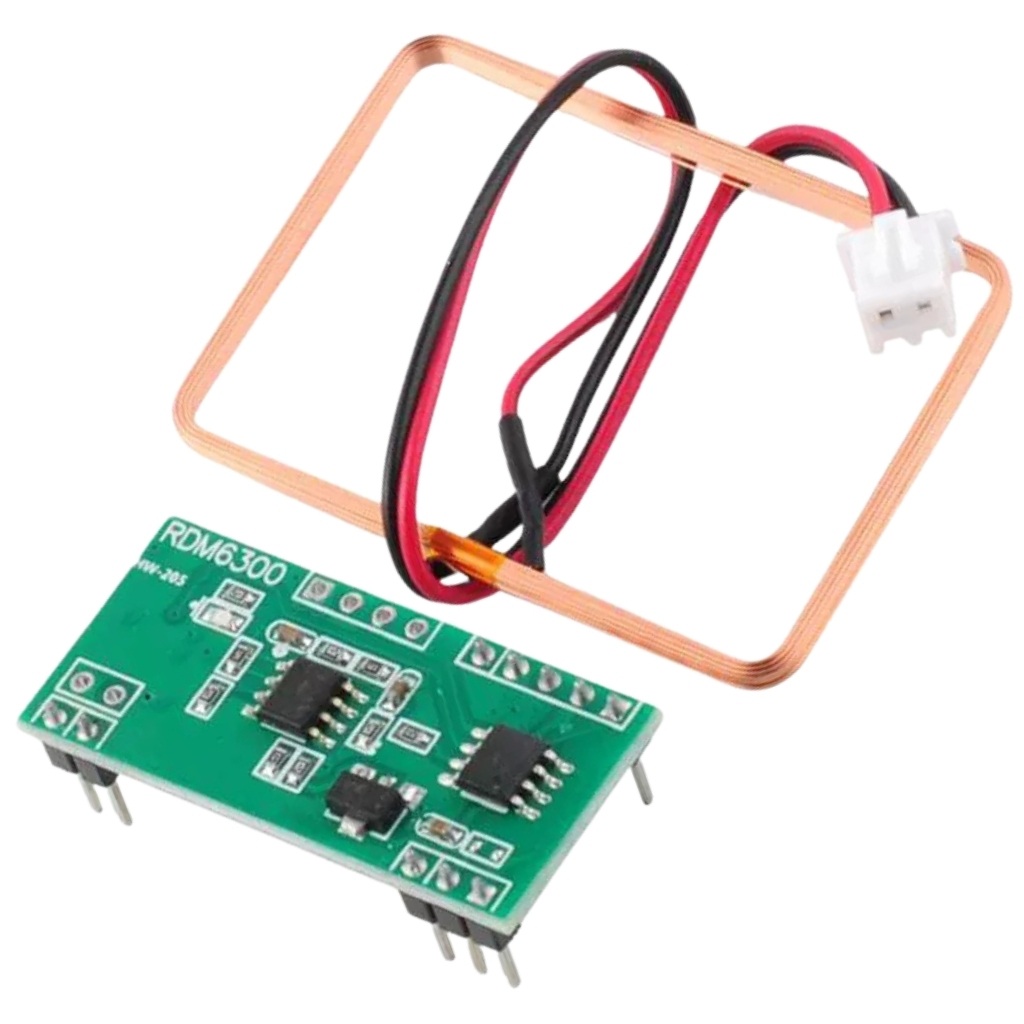

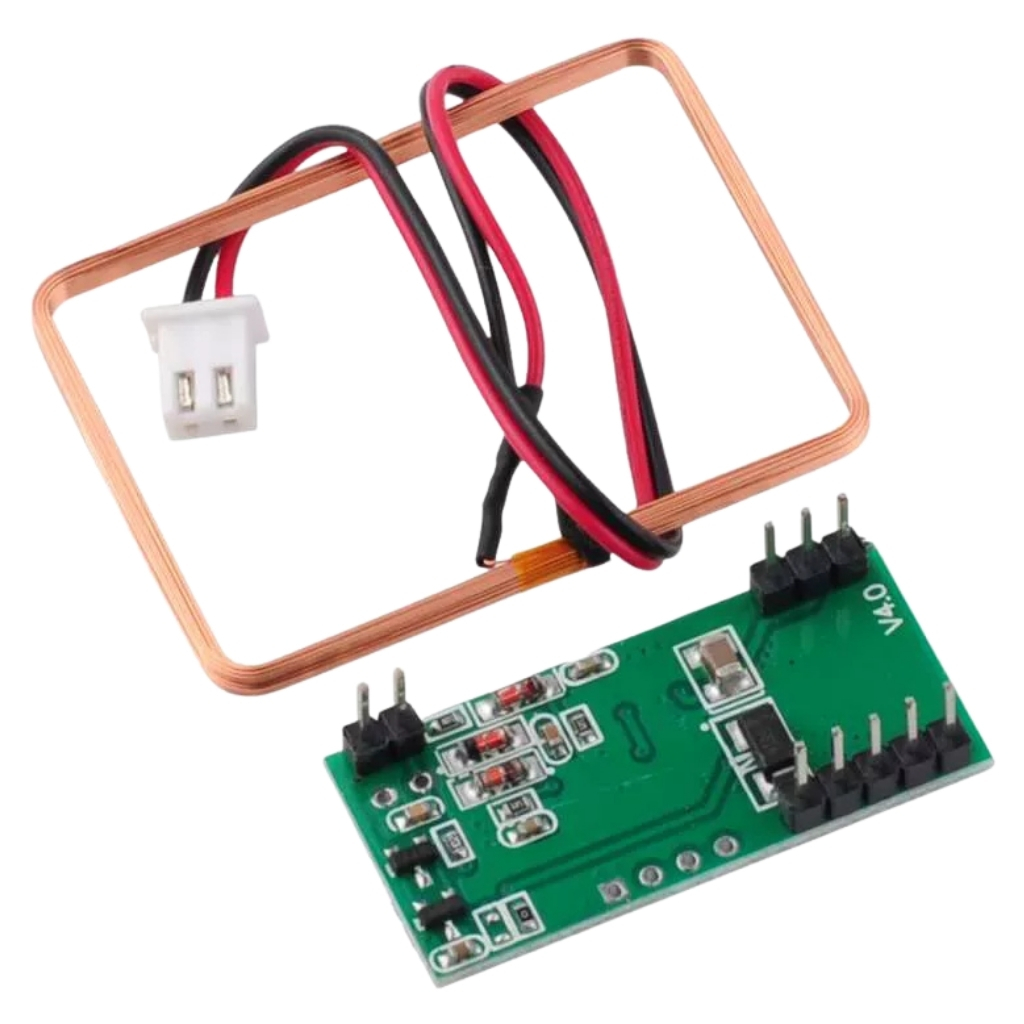

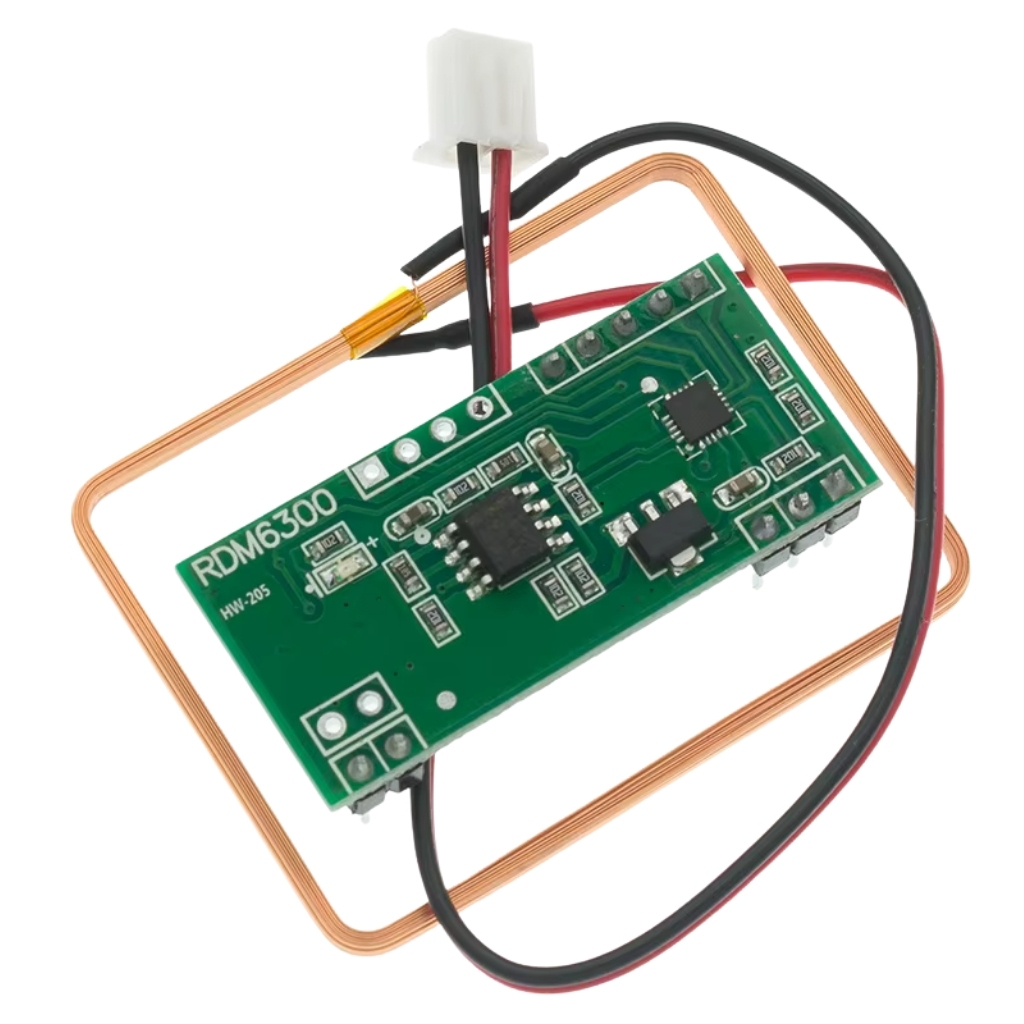

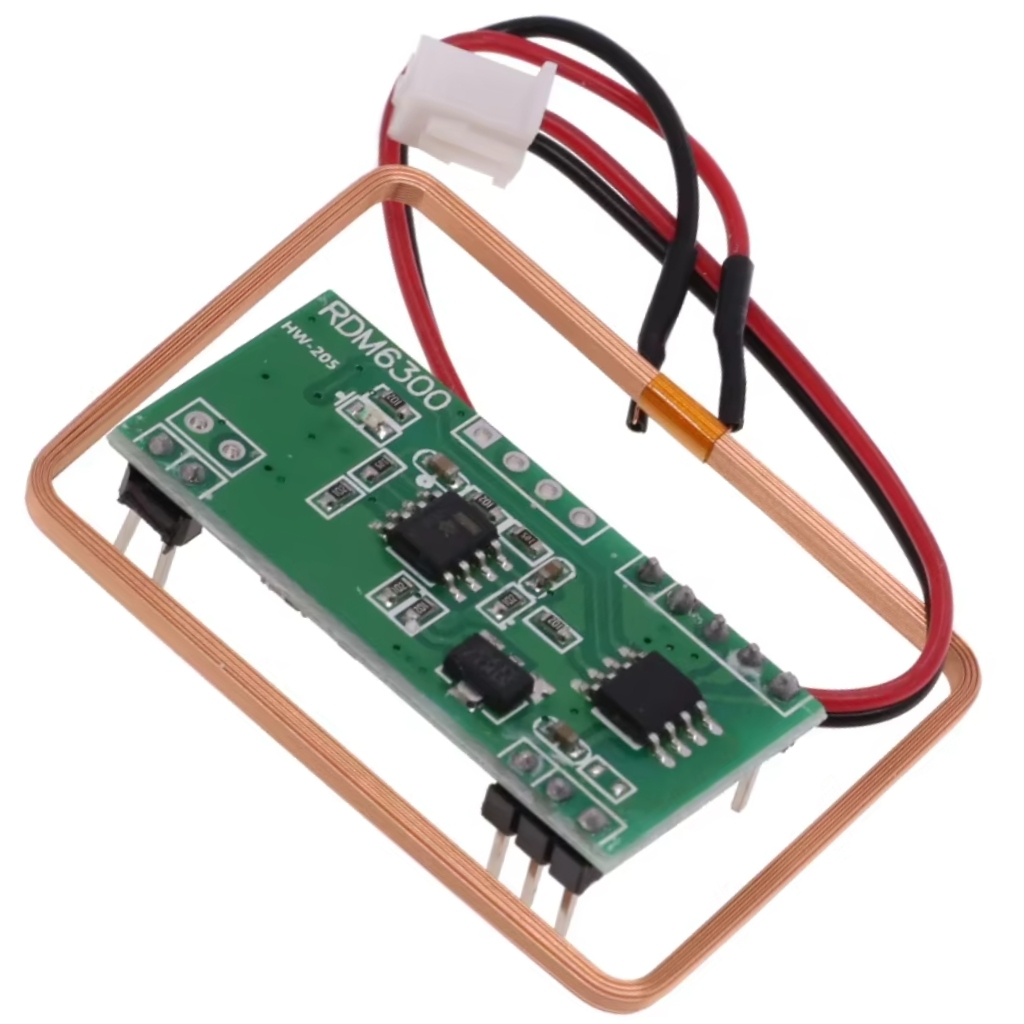

- Anten: PCB üzerinde dahili anten + harici anten bağlantı
- Haberleşme Pinleri: TX (veri çıkışı)

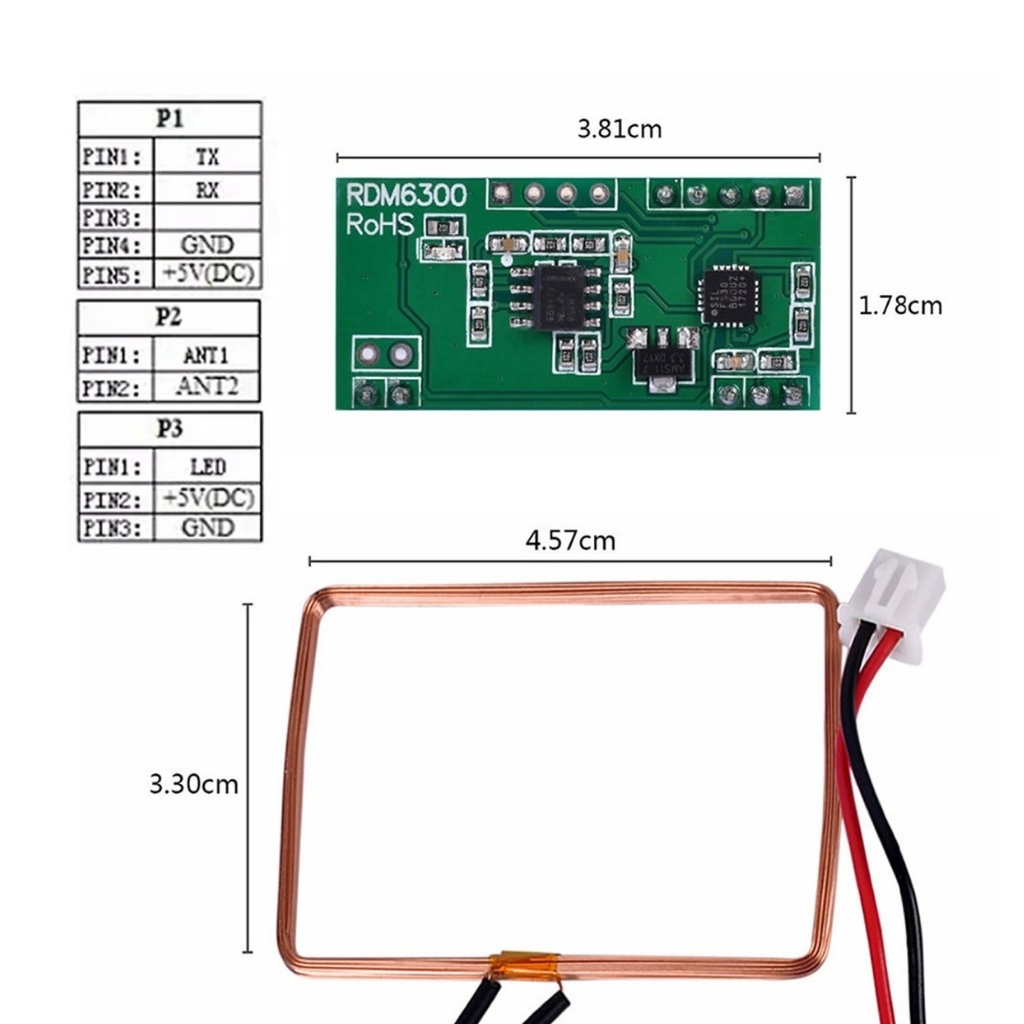

- Modül Boyutları: 38.5mm x 19mm x 9mm
- Çalışma Sıcaklığı: -10°C ile +70°C arası
- Pin Bağlantıları: VCC, GND, TX
- LED Gösterge: Güç ve kart okuma durumu
- Okuma Süresi: <100ms
Kullanım Alanları
RDM6300 125KHz EM4100 RFID Kart ID Okuyucu Modülü'nün kullanılabileceği çeşitli alanlar ve proje örnekleri.
Güvenlik ve Erişim Kontrol Sistemleri
- Kapı giriş kontrol sistemleri
- Personel takip ve yoklama sistemleri
- Ofis giriş-çıkış kontrol sistemleri
- Otel oda erişim sistemleri
- Spor salonu üyelik sistemleri
Otomasyon ve IoT Projeleri
- Akıllı ev otomasyonu
- RFID tabanlı anahtar dolabı sistemleri
- Kişiselleştirilmiş otomatik ayarlar

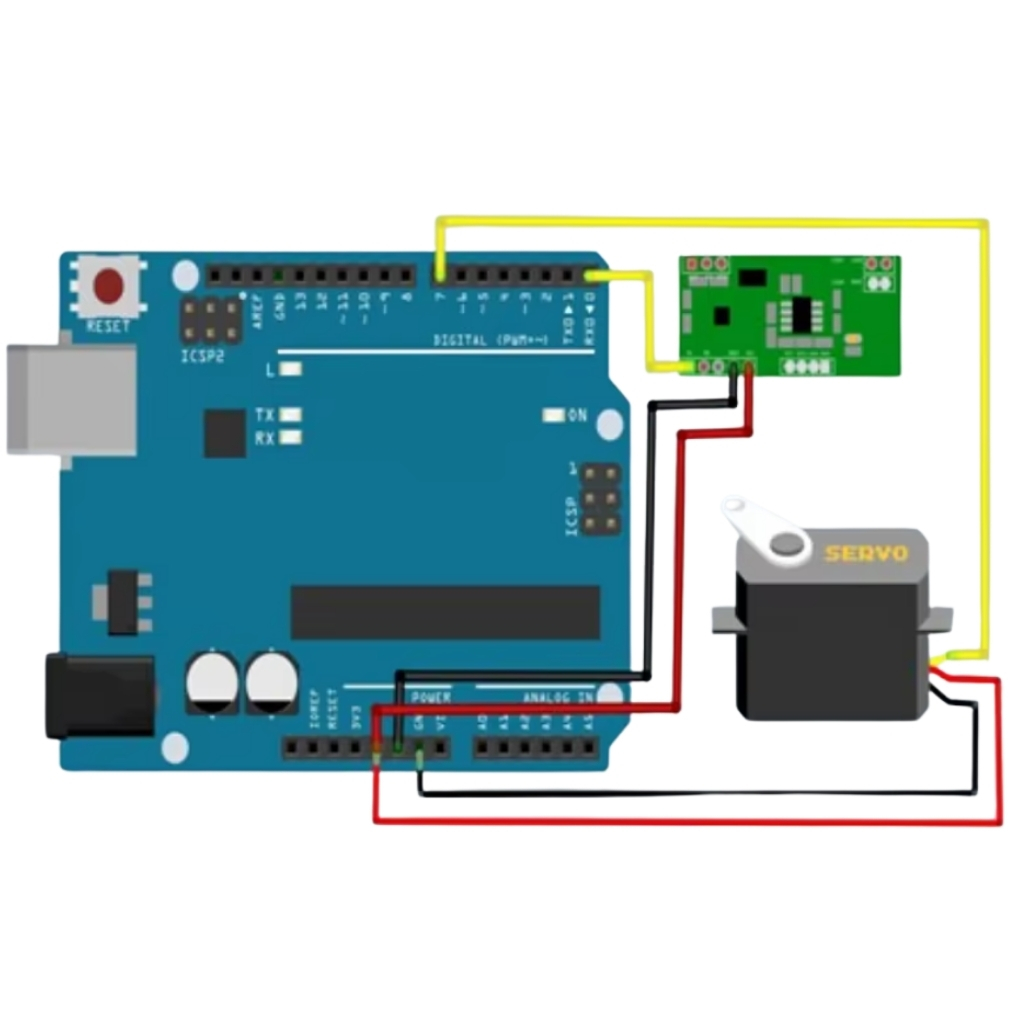

- Arduino tabanlı kilit sistemleri
- Varlık izleme sistemleri
Eğitim ve Hobi Projeleri
- RFID temelli etkileşimli oyunlar
- Öğrenci yoklama sistemleri
- Kütüphane kitap takip sistemleri
- Maker projeleri
- Envanter yönetim sistemleri
- Basit güvenlik sistemleri
Avantajlar ve Özellikler
RDM6300 125KHz EM4100 RFID Kart ID Okuyucu Modülü'nün sağladığı avantajlar ve çözümler.
- Kolay Entegrasyon: Basit UART arayüzü ile hızlı bağlantı
- Dahili Anten: Ekstra bileşen gerektirmeyen hazır çözüm
- Harici Anten Bağlantısı: Okuma mesafesini artırmak için opsiyonel seçenek
- Düşük Güç Tüketimi: Pil ile çalışan projelere uygunluk
- LED Gösterge: Görsel geri bildirim ile kolay kullanım
- Kompakt Boyut: Sınırlı alan gerektiren projelere uygunluk
- Uygun Fiyat: Ekonomik RFID çözümü
- Yaygın Kart Desteği: EM4100 standardı ile geniş uyumluluk
- Hızlı Okuma: 100ms'den kısa sürede kart tanımlama
- Hazır Kütüphane Desteği: Arduino ve diğer platformlar için mevcut kod örnekleri
Bağlantı ve Kullanım
RDM6300 125KHz EM4100 RFID Kart ID Okuyucu Modülü'nün bağlantısı ve kullanımı hakkında bilgiler.
İpucu: SoftwareSerial kütüphanesini kullanarak Arduino'nun herhangi bir dijital pinini RX olarak tanımlayabilirsiniz.

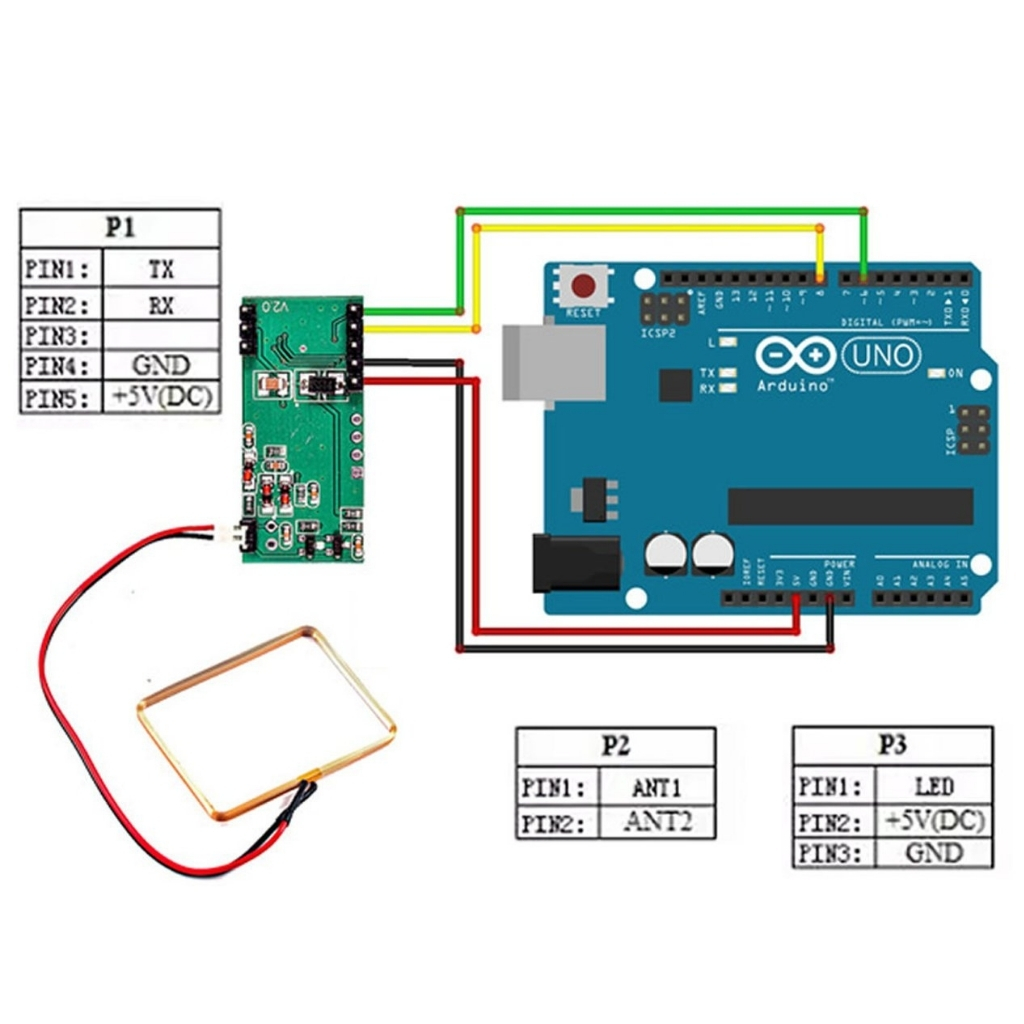

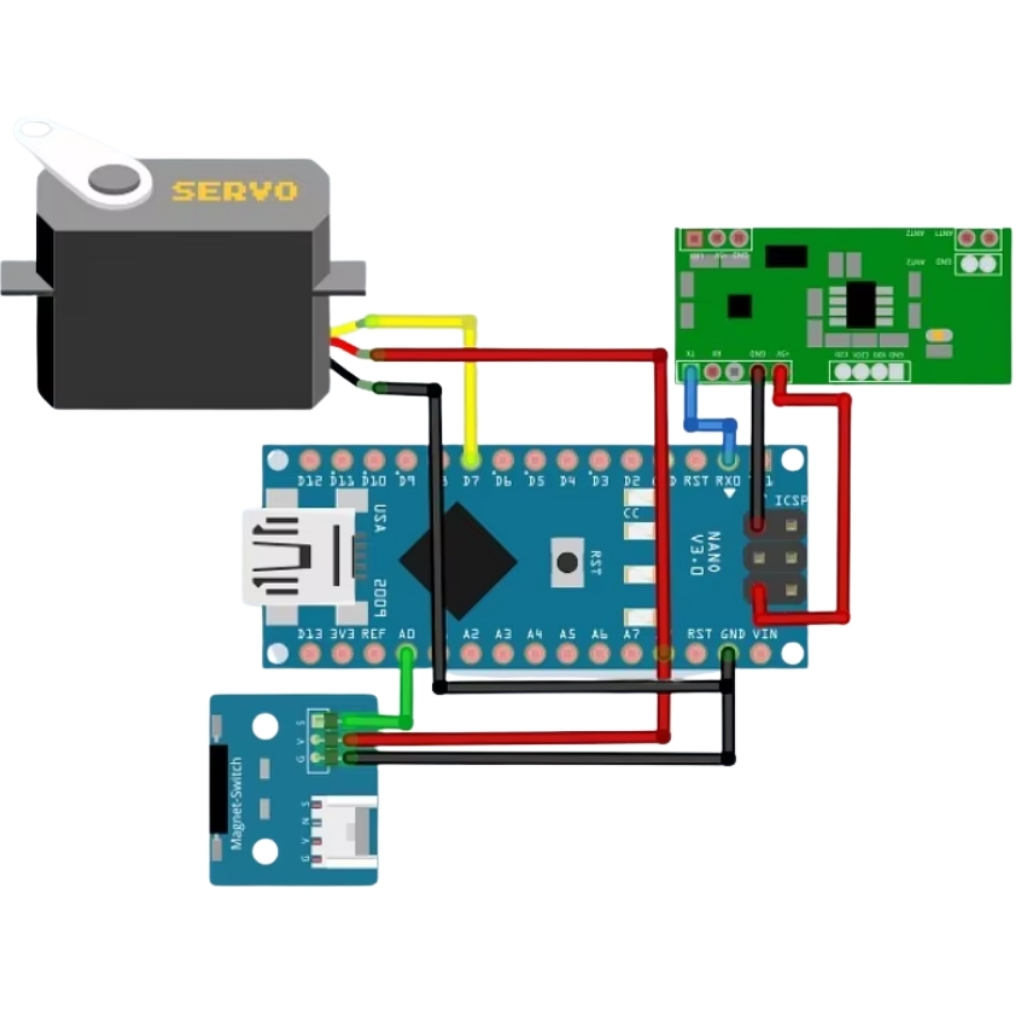

Arduino ile temel bağlantı:
- VCC → Arduino 5V
- GND → Arduino GND
- TX → Arduino dijital pin (örneğin D2, SoftwareSerial RX olarak)
Harici anten bağlantısı (opsiyonel):
- ANT1 ve ANT2 pinlerine indüktif bobin bağlanabilir
- Harici anten bağlanacaksa dahili anteni devre dışı bırakmak için jumper ayarlanmalıdır
- Harici anten 400-600µH arasında ve kaliteli malzemeden olmalıdır
- Anten bağlantıları mümkün olduğunca kısa tutulmalıdır
Arduino kod yapısı:
- SoftwareSerial kütüphanesini projeye dahil edin
- RDM6300 ile haberleşme için 9600 baud hızını kullanın
- Gelen veriyi seri tamponda biriktirin
- Başlangıç (0x02) ve bitiş (0x03) karakterlerini kontrol edin
- 10 baytlık ID verisini çıkarın (HEX formatından dönüştürün)
- Kontrol sumunu doğrulayın (isteğe bağlı)
- Okunan kartın ID'sini işleyin ve gerekli eylemleri gerçekleştirin
Kullanım uyarıları:
- Okuma mesafesini etkileyeceğinden metal yüzeylere yakın monte etmeyin
- Çalışma sırasında elektromanyetik parazit kaynaklarından uzak tutun
- Kartın okuma alanında yeterince uzun süre tutulduğundan emin olun
- Birden fazla RFID modülünü yakın konumlandırmaktan kaçının
- Güç kaynağının stabil olduğundan emin olun
Sorun Giderme ve İpuçları
RDM6300 125KHz EM4100 RFID Kart ID Okuyucu Modülü kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Kart Algılanmıyor: Okuma mesafesini kontrol edin, kartın desteklenen tipte olduğundan emin olun.
- Veri Okunamıyor: Baud hızının 9600 olarak ayarlandığından emin olun, bağlantıları kontrol edin.
- Kararsız Okuma: Güç kaynağının stabil olduğunu kontrol edin, parazit kaynaklarını uzaklaştırın.
- LED Yanmıyor: Güç bağlantılarını kontrol edin, modülün hasarlı olmadığından emin olun.
- Yanlış ID Okuma: Veri format ayarlarını kontrol edin, hızlı kart hareketlerinden kaçının.
Verimli Kullanım İpuçları
- Okuma mesafesini artırmak için harici, daha büyük bir anten kullanabilirsiniz
- Sürekli okuma gerektiren uygulamalarda güç tüketimini azaltmak için periyodik okuma yapın
- Aynı kartın tekrar tekrar okunmasını önlemek için kod tarafında zaman kontrolü ekleyin
- Güvenlik için okunan kartların bir veritabanıyla karşılaştırılmasını sağlayın
- Okunan ID'leri kalıcı hafızada (EEPROM, SD kart) saklayarak elektrik kesintilerine karşı koruyun
- Arduino projesini geliştirirken Serial Monitor ile veri akışını izleyerek hata ayıklayın
- Çoklu kart okunmasını önlemek için okuma alanını sınırlandırın
Paket İçeriği
İlgili Ürün Kategorilerimiz
Arduino geliştirme kartları, shieldler ve Arduino ekosistemi için gerekli bileşenler.
Ürünleri İncele →
Projelerin gerektirdiği farklı voltaj seviyelerine uygun dönüştürücü modüller.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve RFID modüller konusunda Türkiye'nin güvenilir tedarikçisi olarak kaliteli ürünleri uygun fiyatlarla sunmaktadır.
- Kalite Güvencesi: Test edilmiş ve güvenilir elektronik komponentler
- Teknik Destek: Ürün seçimi ve kullanımı konusunda uzman desteği
- Hızlı Teslimat: Stoktan hızlı gönderim ve takip edilebilir kargo
- Tamamlayıcı Ürünler: Projeleriniz için gereken tüm elektronik parçalar tek bir adreste
- Uygun Fiyatlar: Kaliteden ödün vermeden rekabetçi fiyatlandırma
- Güvenilir Alışveriş: Kolay sipariş ve iade süreci, güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
RDM6300 modülü hangi kart tiplerini okuyabilir?
125KHz frekansta çalışan EM4100, EM4102, EM4200 ve T5577 tipindeki RFID kartları, anahtarlıkları ve etiketleri okuyabilir.
Maksimum okuma mesafesi ne kadardır?
Dahili anten ile 3-5 cm arası okuma mesafesi sağlar. Harici anten kullanarak bu mesafe 10 cm'ye kadar artırılabilir.
Kredi kartları ve banka kartlarını okuyabilir mi?
Hayır, kredi kartları ve banka kartları 13.56MHz NFC teknolojisi kullanır. Bu modül sadece 125KHz EM4100 protokolünü destekler.
Arduino ile nasıl bağlantı yapılır?
VCC→5V, GND→GND, TX→Arduino'nun dijital pini. SoftwareSerial kütüphanesi ile seçilen dijital pin RX olarak ayarlanır (9600 baud).
Okuma verisi hangi formatta gelir?
Başlangıç kodu (0x02), 10 bayt ID (ASCII HEX), 2 bayt kontrol sum ve bitiş kodu (0x03) içeren bir veri paketi şeklindedir.
Birden fazla kart aynı anda okunabilir mi?
Hayır, modül aynı anda sadece tek kart okuyabilir. Okuma alanında birden fazla kart olduğunda karışıklık yaşanabilir.
Harici anten nasıl bağlanır?
ANT1 ve ANT2 pinlerine 400-600µH değerinde indüktif bir bobin bağlanabilir. Jumper ayarıyla dahili anten devre dışı bırakılmalıdır.
Sürekli okuma yapabilir mi yoksa aralıklı mı?
Modül kart algılandığında otomatik olarak veri gönderir. Aynı kart okuma alanında kaldığı sürece düzenli aralıklarla okuma yapar.
