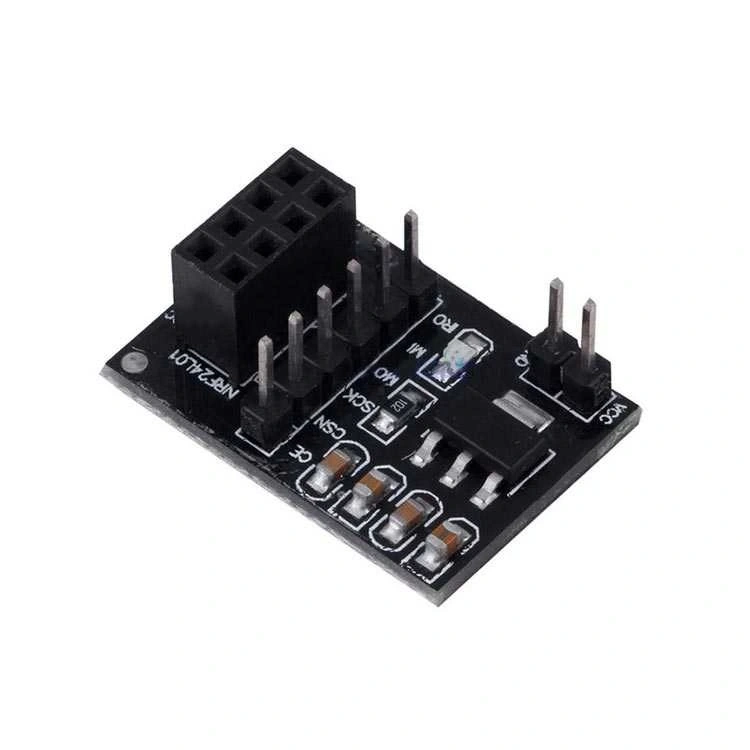

NRF24L01 Wireless Alıcı-Verici Modül Adaptörü 3.3V

NRF24L01 Wireless Alıcı Verici Modül Adaptörü 3.3V

NRF24L01 Wireless Alıcı Verici Modül Adaptörü, kablosuz iletişim modüllerine stabil güç beslemesi ve kolay bağlantı imkanı sağlayan pratik bir adaptör kartıdır. Üzerindeki dahili 3.3V regülatör ve kapasitörler sayesinde NRF24L01 modüllerinin performansını ve bağlantı kalitesini artırır.

Bu adaptör, Arduino projeleri ve kablosuz haberleşme uygulamaları için ideal bir çözümdür. 5V sistemlerle uyumlu çalışması ve NRF24L01 modülünün tüm pinlerini standart 2.54mm header ile erişilebilir hale getirmesi sayesinde breadboard veya devre kartlarına kolayca entegre edilebilir.

RFID Modüller ve kablosuz haberleşme kategorisindeki bu ürün, NRF24L01 modüllerinde sıkça karşılaşılan besleme sorunlarını ortadan kaldırarak stabil ve verimli bir kablosuz iletişim sağlar.

Teknik Özellikler

NRF24L01 Wireless Alıcı Verici Modül Adaptörünün detaylı teknik özellikleri aşağıda listelenmiştir.

• Giriş Voltajı: 3.6V - 12V DC.
• Çıkış Voltajı: 3.3V DC (Regüle)
• Regülatör: AMS1117-3.3 LDO veya eşdeğeri,
• Maksimum Çıkış Akımı: 800mA
• Filtre Kapasitörleri:
  • 1 x 10μF (giriş filtresi)
  • 1 x 10μF (çıkış filtresi)
  • 1 x 0.1μF (güç hattı dekuplaj)
• Bağlantı Pinleri:
  • VCC (giriş güç kaynağı)
  • 3.3V (çıkış gücü)
  • GND (toprak)
  • CE (Chip Enable)
  • CSN (Chip Select Not)
  • SCK (Serial Clock)
  • MOSI (Master Out Slave In)
  • MISO (Master In Slave Out)
  • IRQ (Interrupt Request)
• Uyumlu Modüller: NRF24L01 ve NRF24L01+PA+LNA
• Konnektör Türü: 2x4 2.54mm soketli header (NRF24L01 için)
• Pin Header: 2.54mm standart pin aralığı (breadboard uyumlu)
• PCB Boyutları: 30mm x 23mm x 10mm (yaklaşık)
• Montaj Delikleri: 2mm çapında, 2 adet
• Çalışma Sıcaklığı: -20°C ~ +85°C

Bağlantı ve Kullanım

NRF24L01 Wireless Alıcı Verici Modül Adaptörünün bağlantısı ve kullanım talimatları.

Arduino ile bağlantı:

• Güç Bağlantısı:
  • VCC → Arduino 5V veya 3.3V
  • GND → Arduino GND
• SPI Bağlantıları:
  • MISO → Arduino 12 (UNO) / MISO pini
  • MOSI → Arduino 11 (UNO) / MOSI pini
  • SCK → Arduino 13 (UNO) / SCK pini
• Kontrol Pinleri:
  • CE → Herhangi bir dijital pin (örn. Arduino 7)
  • CSN → Herhangi bir dijital pin (örn. Arduino 8)
  • IRQ → Opsiyonel, interrupt için (örn. Arduino 2)

Kullanım adımları:

• NRF24L01 modülünü adaptöre takın (modül pinleri adaptördeki sokete tam olarak oturmalıdır)
• Adaptörü Arduino'ya veya breadboard'a bağlayın
• RF24 kütüphanesini Arduino IDE'ye yükleyin
• Örnek kodları kullanarak test edin
• Gerekirse IRQ pini için harici kesme (interrupt) ayarlayın

Birden çok modül ile çalışırken:

• Aynı kanal ve adres değerlerini kullanın
• Her bir alıcı-verici çiftinin CE ve CSN pinlerini ayrı Arduino dijital pinlerine bağlayın
• Gövde potansiyel farklarını önlemek için ortak GND bağlantısı yapın
• Uzun mesafeli iletişim için PA+LNA versiyonlu modüller tercih edin

Performans optimizasyonu:

• Veri paketlerini 32 byte veya daha küçük parçalara bölün
• RF24 kütüphanesinde gecikme zamanlarını ayarlayın
• Yüksek RF trafiği olan ortamlarda alternatif kanallar kullanın
• Sinyal zayıflamasını önlemek için adaptör ve modülü metal objelerden uzak tutun
• Veri kaybını önlemek için ACK (onaylama) özelliğini etkinleştirin

Uygulama Alanları

NRF24L01 Wireless Alıcı Verici Modül Adaptörünün kullanılabileceği çeşitli projeler ve uygulama alanları.

Sensör Ağları

• Kablosuz hava istasyonları
• Sera/bahçe sulama sistemleri
• Ev güvenlik sistemleri
• Ortam izleme sensörleri
• Enerji tüketim ölçümü

Uzaktan Kontrol

• DIY drone ve RC araçlar
• Akıllı ev otomasyonu
• LED ve aydınlatma kontrolü
• Robot projeleri
• Kablosuz sunum ve kontrol sistemleri

Veri Transferi

• Kablosuz UART iletişimi
• İki Arduino arasında veri aktarımı
• Telemetri sistemleri
• Oyun kontrolleri ve arayüzleri
• Kablosuz veri toplama ağları

Proje Örnekleri

NRF24L01 Wireless Alıcı Verici Modül Adaptörü kullanılarak yapılabilecek detaylı proje örnekleri.

Kablosuz Hava İstasyonu Ağı

Birden fazla Arduino Nano, DHT22 sıcaklık/nem sensörü, NRF24L01 adaptörlü modüller ve küçük güneş panelleri kullanarak kablosuz bir hava durumu izleme ağı oluşturabilirsiniz. Her bir düğüm (node), farklı lokasyonlarda sıcaklık, nem ve atmosfer basıncı ölçümü yaparak merkezi bir alıcıya veri gönderir. Adaptörler, NRF24L01 modüllerinin pil ile beslendiğinde bile stabil çalışmasını sağlar. Merkezi alıcı, toplanan verileri bir SD karta kaydedebilir veya ESP8266 Wi-Fi modülü aracılığıyla internet üzerinden erişilebilir hale getirebilir. Sistemde, pil tasarrufu için uyku modları kullanılabilir ve her düğüm saatte bir veya belirli aralıklarla uyanarak veri gönderebilir. Bu proje, tarım alanlarında, şehir mikro-iklim izlemede veya hava tahminlerinde kullanılabilir.

Kablosuz Robot Kontrol Sistemi

Arduino UNO, joystick modülü, NRF24L01+PA+LNA (güçlendirilmiş versiyon) ve adaptör kullanarak uzaktan kontrol edilebilen bir robot yapabilirsiniz. Kumanda tarafında, joystick hareketleri Arduino tarafından okunur ve NRF24L01 aracılığıyla robota iletilir. Adaptör kartı, veri iletimi sırasında modülün stabil çalışmasını sağlar ve menzili artırır. Robot tarafında, başka bir Arduino, motor sürücü ve NRF24L01 modülü bulunur. Gelen komutlara göre motorlar kontrol edilir. İki yönlü iletişim sayesinde, robot üzerindeki sensör verileri (batarya durumu, engel bilgisi, vb.) kumandaya geri gönderilebilir ve LCD ekranda görüntülenebilir. Bu sistem, eğitim amaçlı robotlardan keşif robotlarına kadar geniş bir yelpazede kullanılabilir ve 100 metreye kadar kablosuz kontrol imkanı sunar.

Kablosuz Ev Otomasyon Ağı

Bir ana kontrol ünitesi ve çeşitli uç nokta modülleri kullanarak kapsamlı bir ev otomasyon sistemi oluşturabilirsiniz. Ana kontrol ünitesi olarak Raspberry Pi veya Arduino MEGA kullanılabilir. Her bir uç nokta, Arduino Nano, röle modülleri ve NRF24L01 adaptörlü wireless modüllerden oluşur. Adaptörler, röle anahtarlaması sırasında oluşabilecek voltaj dalgalanmalarından modülleri korur. Sistem, ışıkları, prizleri, perde motorlarını ve diğer ev cihazlarını kontrol edebilir. Ayrıca hareket sensörleri, sıcaklık sensörleri ve kapı/pencere sensörleri ile entegre edilerek akıllı senaryolar oluşturulabilir. Ana kontrol ünitesi, mobil uygulama veya web arayüzü üzerinden yönetilebilir. Mesh ağ topolojisi kullanılarak, modüller birbirleri üzerinden iletişim kurabilir ve böylece geniş alanlarda bile kapsama sağlanabilir.

Sorun Giderme ve İpuçları

NRF24L01 Wireless Alıcı Verici Modül Adaptörü kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• İletişim Sorunları: Güç kaynağının yeterli olduğunu kontrol edin. VCC girişine 100µF kapasitör ekleyin. Aynı kanal ve adres ayarlarını kullandığınızdan emin olun. Modül pinlerinin adaptöre tam oturduğunu kontrol edin.
• Kısa Menzil: Anten bölgesinde metal nesneler olmadığından emin olun. PA+LNA versiyonlu modülleri kullanmayı deneyin. Veri hızını düşürün (RF24_1MBPS veya RF24_250KBPS). Doğru anten yönelimini sağlayın.
• Veri Kaybı: Auto-ACK özelliğini etkinleştirin. Daha küçük paket boyutları kullanın. Veri gönderme aralıklarını artırın. Retransmission (yeniden gönderim) sayısını ve gecikmesini ayarlayın.
• Adaptör Isınması: Regülatöre aşırı yük binmediğinden emin olun. Gerekirse küçük bir soğutucu ekleyin. Uzun süreli yüksek güç gerektiren uygulamalarda daha büyük bir regülatör kullanın.
• Modül Tanınmıyor: SPI bağlantılarını kontrol edin. CE ve CSN pinlerinin doğru bağlandığından emin olun. Farklı bir NRF24L01 modülü ile test edin. Kütüphane versiyonunuzu güncelleyin.

Performans İpuçları

• Yüksek hızlı veri transferinde regülatör ısınabilir, soğutma sağlayın
• Uzun mesafelerde daha düşük veri hızı ayarları kullanın
• Çoklu kanal uygulamalarında farklı adresleme şemaları kullanın
• Adaptör pinlerini breadboard'a monte ederken düz bir şekilde yerleştirin
• En iyi sonuç için kaliteli jumper kablolar kullanın

Paket İçeriği

• NRF24L01 Wireless Alıcı Verici Modül Adaptörü 3.3V
