PN532 RFID Android Uyumlu NFC Modül
PN532 RFID Android Uyumlu NFC Modül, yakın alan iletişimi (NFC) teknolojisini projelerinize kolayca entegre etmenizi sağlayan çok yönlü bir RFID/NFC okuyucu ve yazıcı kartıdır. NXP'nin güçlü PN532 çipini kullanan bu modül, 13.56MHz frekansında çalışan RFID/NFC kartları, etiketleri ve akıllı telefonlarla iletişim kurabilir.
SPI, I2C ve UART gibi çeşitli haberleşme protokollerini destekleyen bu modül, Arduino platformları ve diğer mikrodenetleyicilerle kolay entegrasyon sağlar. Entegre anteni ve optimum sinyal işleme yetenekleri sayesinde kart okuma mesafesi ve güvenilirliği yüksektir.
Android telefonlarla peer-to-peer iletişim kurabilen bu NFC modülü, akıllı ev sistemlerinden güvenlik uygulamalarına, ödeme sistemlerinden erişim kontrolüne kadar çeşitli projeler için ideal bir çözümdür. Özellikle voltaj dönüştürücüler ile birlikte kullanıldığında farklı güç kaynaklarıyla çalışabilir.
Teknik Özellikler
PN532 RFID Android Uyumlu NFC Modül'ün detaylı teknik özellikleri aşağıda listelenmiştir.
- Çip Seti: NXP PN532
- Çalışma Frekansı: 13.56 MHz
- Çalışma Gerilimi: 3.3V (3.3V regülatörü entegre)
- Lojik Seviye: 3.3V (5V toleranslı)
- Haberleşme Arayüzleri: SPI, I2C, UART (HSU)
- Desteklenen Protokoller: ISO/IEC 14443A/MIFARE, ISO/IEC 14443B, Sony FeliCa, NFC
- Desteklenen Kart Tipleri: Mifare Classic, Mifare Ultralight, FeliCa, NFC Forum Type 1/2/3/4

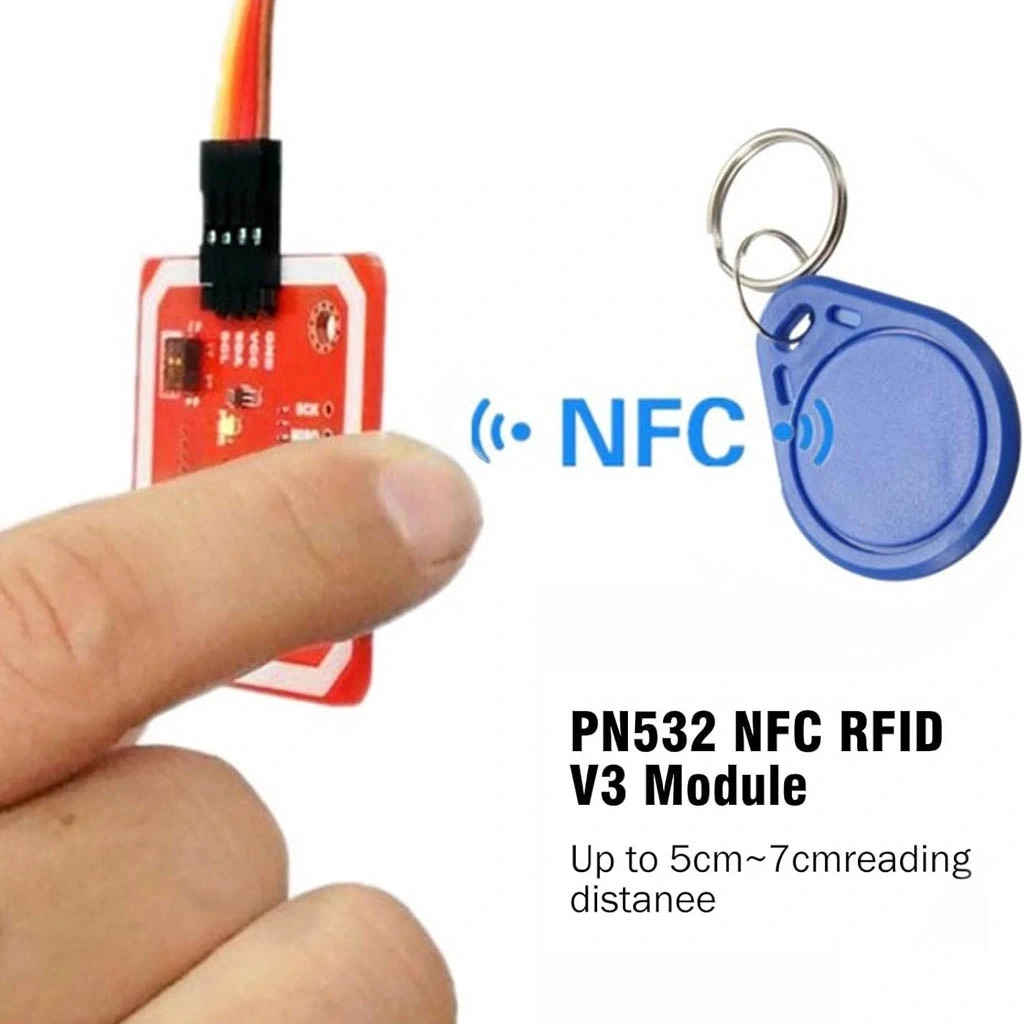

- Okuma/Yazma Mesafesi: 5-7 cm (kart tipine ve ortama bağlı)
- Akım Tüketimi: 100-150mA (aktif mod)

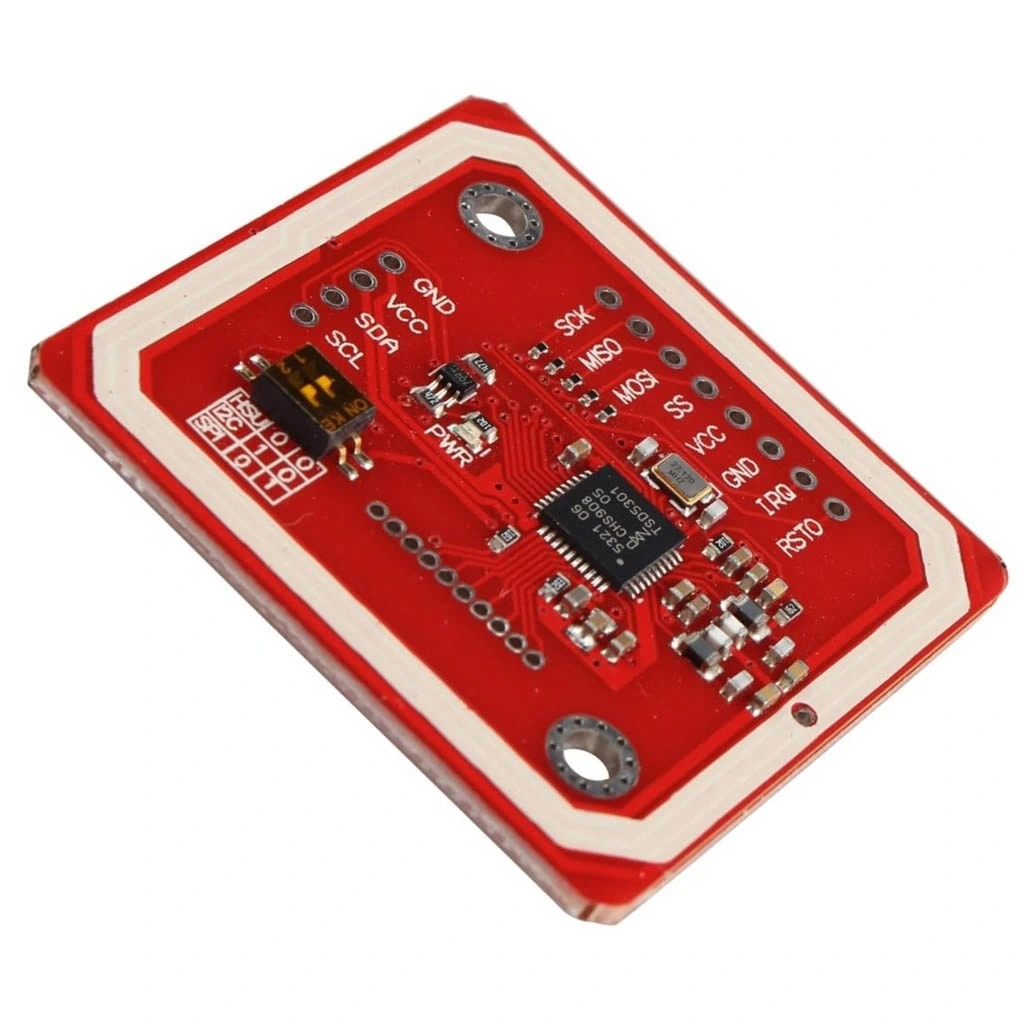

- Anten Tipi: PCB üzerinde entegre
- Çıkış Gücü: 200mW
- Veri Aktarım Hızı: 106, 212, 424 veya 848 kbit/s
- LED Gösterge: Güç ve iletişim durumu

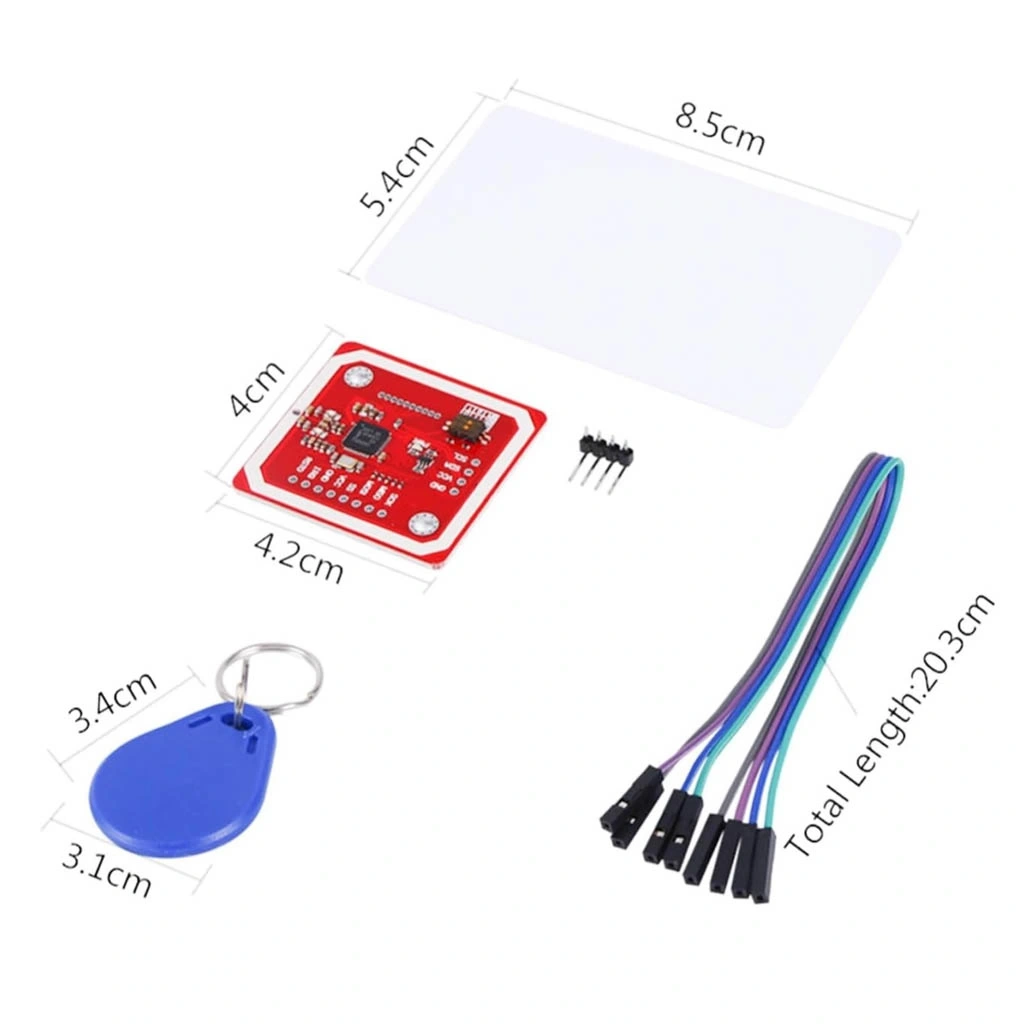

- PCB Boyutları: 43mm x 40mm x 4mm
- Çalışma Sıcaklığı: -25°C ile +85°C arası
- Pin Bağlantıları: 2.54mm standart header
- Emülasyon Modları: Kart, Okuyucu, P2P (Peer-to-Peer)
Kullanım Alanları
PN532 RFID Android Uyumlu NFC Modül'ün kullanılabileceği çeşitli alanlar ve proje örnekleri.
Akıllı Ev ve Ofis Sistemleri
- NFC etiketli akıllı ev kontrol sistemleri
- Kişiselleştirilmiş ev otomasyonu tetikleyicileri
- NFC ile kapı kilit sistemleri
- Akıllı ofis giriş kontrol sistemleri
- Toplantı odası rezervasyon sistemleri
Ödeme ve Ticaret Uygulamaları
- Küçük ölçekli ödeme terminalleri
- Loyalty kart sistemleri
- Festival ve etkinlik bilet doğrulama
- Kupon ve promosyon sistemleri
- Müşteri deneyimi otomasyonu
IoT ve Etkileşimli Projeler
- Akıllı telefon-cihaz eşleşmesi
- Bluetooth eşleştirme otomasyonu
- Etkileşimli müze sergileri
- Ürün kimlik doğrulama sistemleri
- Taşınabilir veri aktarım çözümleri
- Android cihazlarla veri paylaşımı
Avantajlar ve Özellikler
PN532 RFID Android Uyumlu NFC Modül'ün sağladığı avantajlar ve çözümler.
- Çoklu Haberleşme Protokolü: SPI, I2C ve UART ile esnek bağlantı seçenekleri
- Android Uyumluluğu: Akıllı telefonlarla doğrudan iletişim kurabilme
- Geniş Kart Desteği: Çeşitli NFC ve RFID kart formatlarıyla çalışabilme
- Entegre Anten: Harici anten gerektirmeyen kompakt tasarım
- Peer-to-Peer Modu: Cihazlar arası doğrudan veri aktarımı
- Kart Emülasyonu: Modülün kendisinin bir NFC kartı gibi davranabilmesi
- Hazır Kütüphane Desteği: Arduino ve diğer platformlar için mevcut kütüphaneler
- Düşük Güç Tüketimi: Pil ile çalışan projelere uygunluk
- Kolay Entegrasyon: Breadboard uyumlu standart pin dizilimi
- Yüksek Güvenlik: Kriptografik işlemleri destekleyen güvenli haberleşme
Bağlantı ve Kullanım
PN532 RFID Android Uyumlu NFC Modül'ün bağlantısı ve kullanımı hakkında bilgiler.

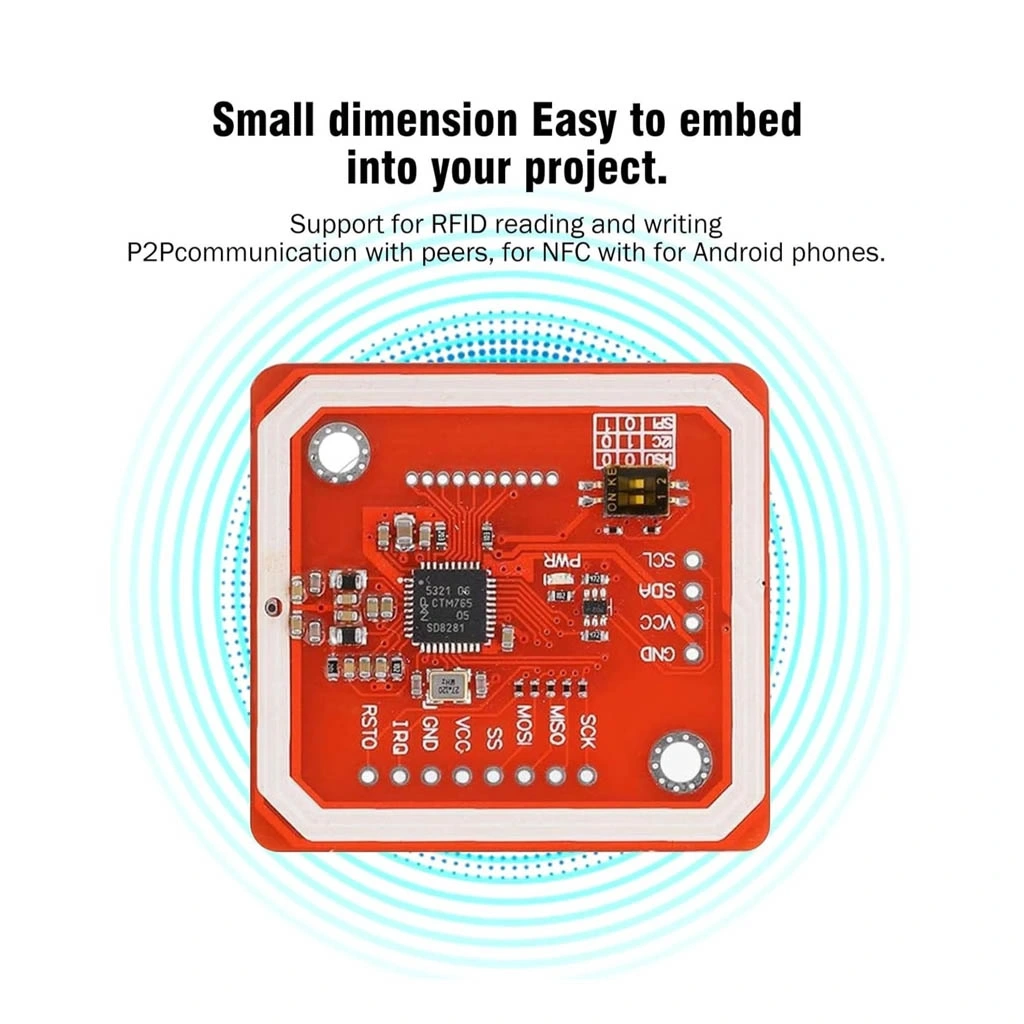

İpucu: İletişim modunu (SPI/I2C/UART) seçmek için modül üzerindeki SEL0 ve SEL1 jumperlarını doğru konumlandırın.

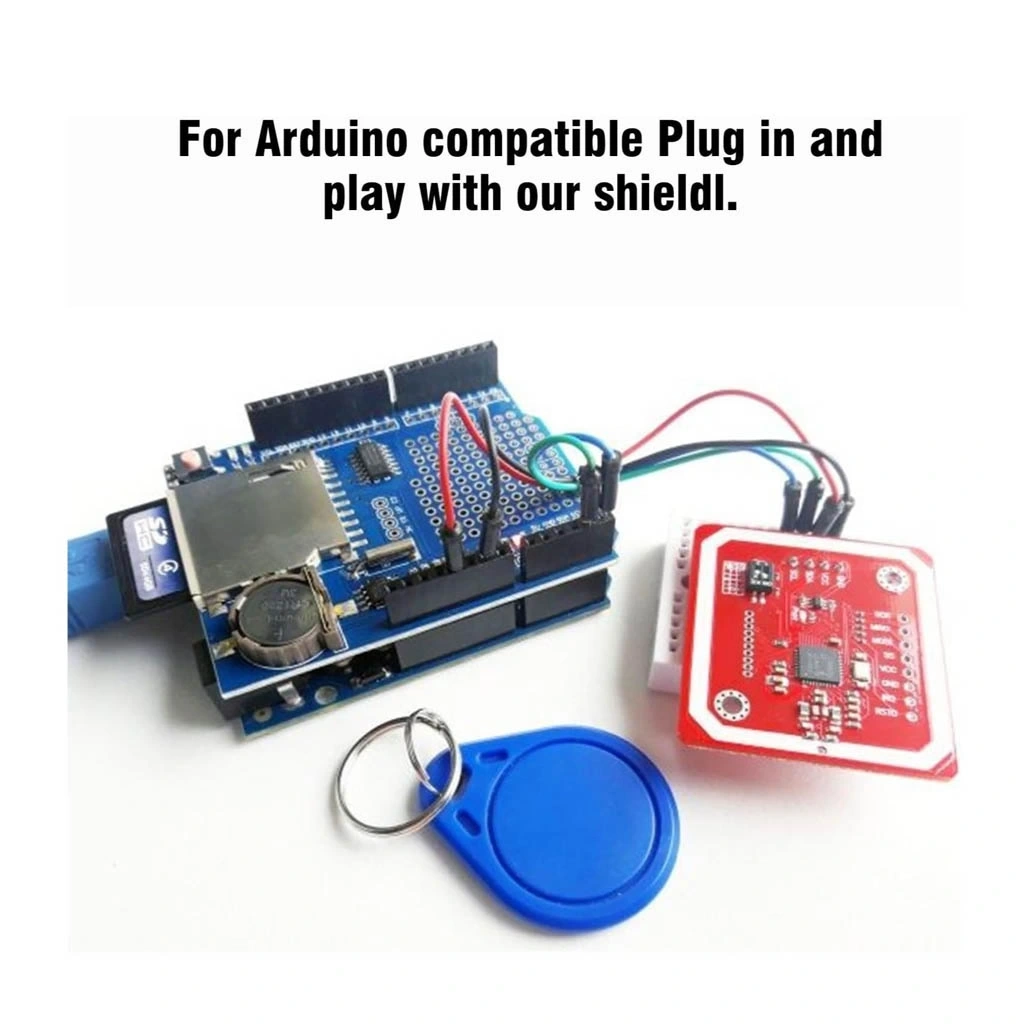

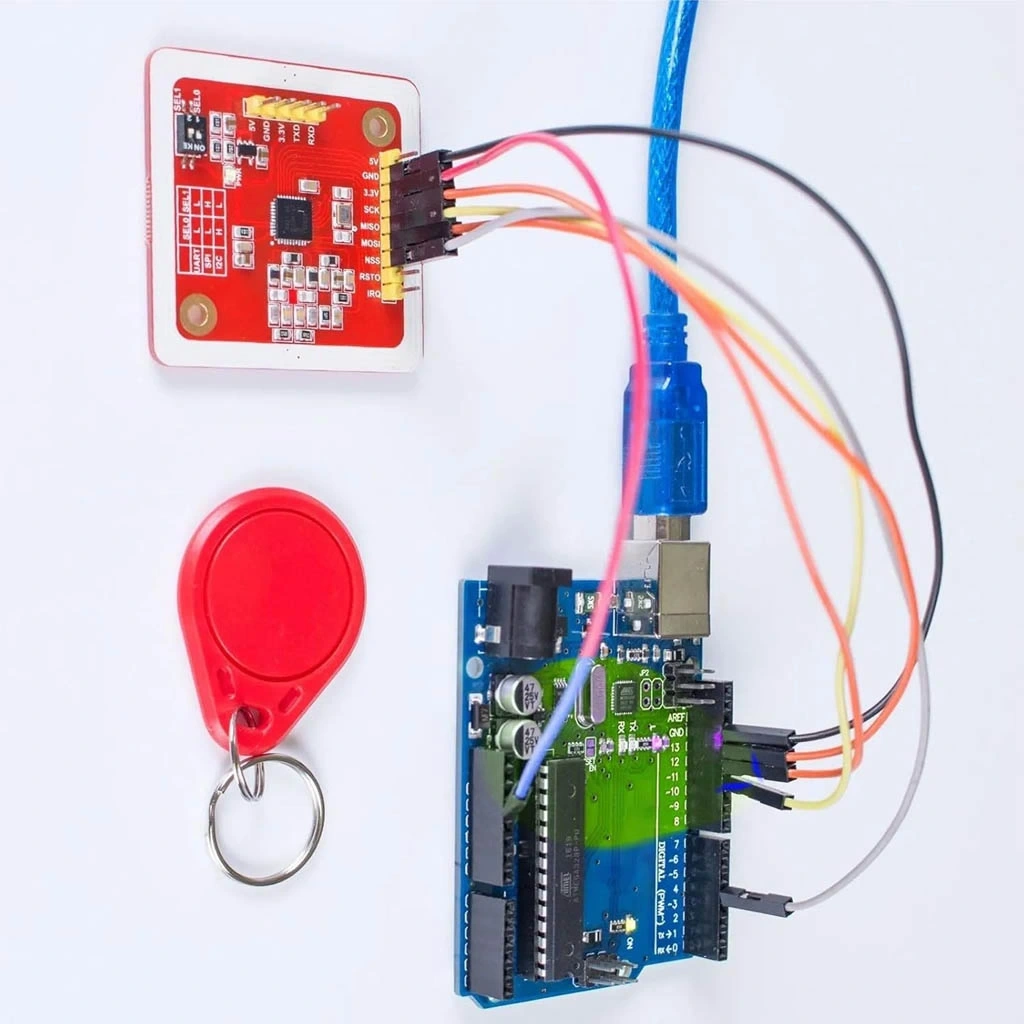

Arduino ile SPI bağlantısı:
- VCC → Arduino 3.3V
- GND → Arduino GND
- SCK → Arduino pin 13 (SCK)
- MISO → Arduino pin 12 (MISO)
- MOSI → Arduino pin 11 (MOSI)
- SS → Arduino pin 10 (veya seçtiğiniz herhangi bir dijital pin)
- SEL0 jumper: H konumu, SEL1 jumper: L konumu
Arduino ile I2C bağlantısı:
- VCC → Arduino 3.3V
- GND → Arduino GND
- SCL → Arduino pin A5 (SCL)
- SDA → Arduino pin A4 (SDA)
- SEL0 jumper: L konumu, SEL1 jumper: H konumu
Yazılım kurulumu:
- Arduino için Adafruit PN532 kütüphanesini yükleyin
- Doğru arayüz (SPI/I2C/UART) ve pin yapılandırmasını seçin
- Kullanılan kart tipine uygun örnek kodları inceleyin
- Android uygulamaları için NFC intent sistemini öğrenin
- NDEF (NFC Data Exchange Format) mesaj yapısını anlayın
Kullanım uyarıları:
- Metal yüzeylere yakın yerleştirmekten kaçının (okuma mesafesini azaltır)
- Birden fazla NFC cihazı yakında kullanırken en az 10 cm mesafe bırakın
- 3.3V ile çalıştığından, 5V mikrodenetleyicilerle seviye dönüştürücü kullanmayı düşünün
- Uzun kablo bağlantılarından kaçının, sinyal bozulmasına neden olabilir
- Android cihazlarla iletişimde NDEF standartlarına uygun formatlar kullanın
Sorun Giderme ve İpuçları
PN532 RFID Android Uyumlu NFC Modül kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Kart Algılanmıyor: Mesafeyi azaltın, anten etrafındaki metal nesneleri uzaklaştırın.
- Haberleşme Hatası: Jumper ayarlarını kontrol edin, doğru arayüz modunu seçtiğinizden emin olun.
- Android Telefonla Eşleşmiyor: Telefonun NFC'sinin açık olduğundan emin olun, konum doğru ayarlayın.
- Kararsız Çalışma: Güç kaynağı stabilliğini kontrol edin, bypass kapasitörü ekleyin.
- Düşük Okuma Mesafesi: Metal yüzeylerden uzaklaştırın, güç kaynağı voltajını kontrol edin.
Verimli Kullanım İpuçları
- Kart okuma performansını artırmak için arka planda gürültü oluşturan cihazlardan uzak tutun
- Android ile iletişimde doğru NDEF format türünü kullanın (Text, URI, Smart Poster vb.)
- Küçük miktarda veri transferi için daha hızlı okuma/yazma sağlayın
- Yüksek güvenlikli uygulamalar için MIFARE Classic yerine MIFARE Plus/DESFire tercih edin
- NFC etiketlerini programlarken donanım kilitli (read-only) koruma kullanmayı düşünün
- Farklı kart tipleriyle çalışırken modülün yeniden başlatılması gerekebilir
- Güç tüketimini azaltmak için düzenli aralıklarla tarama yapın

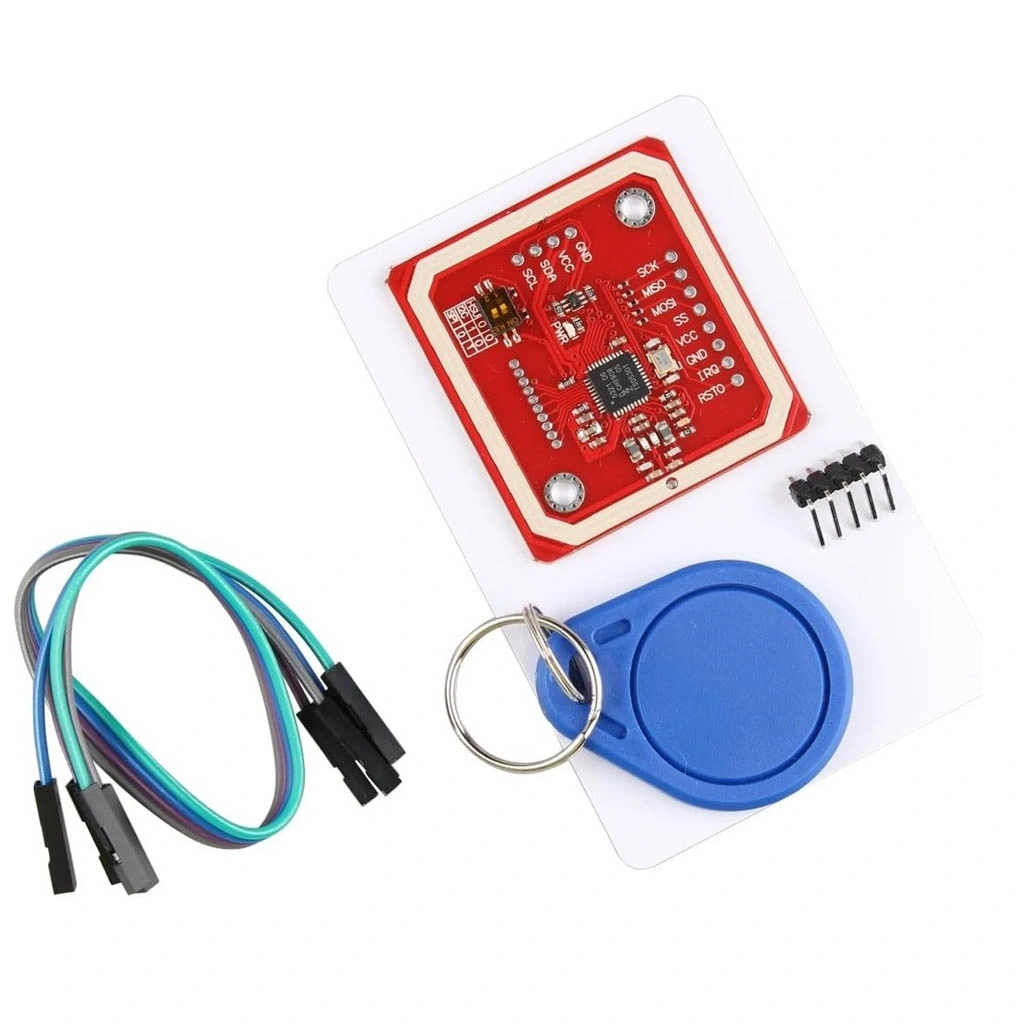

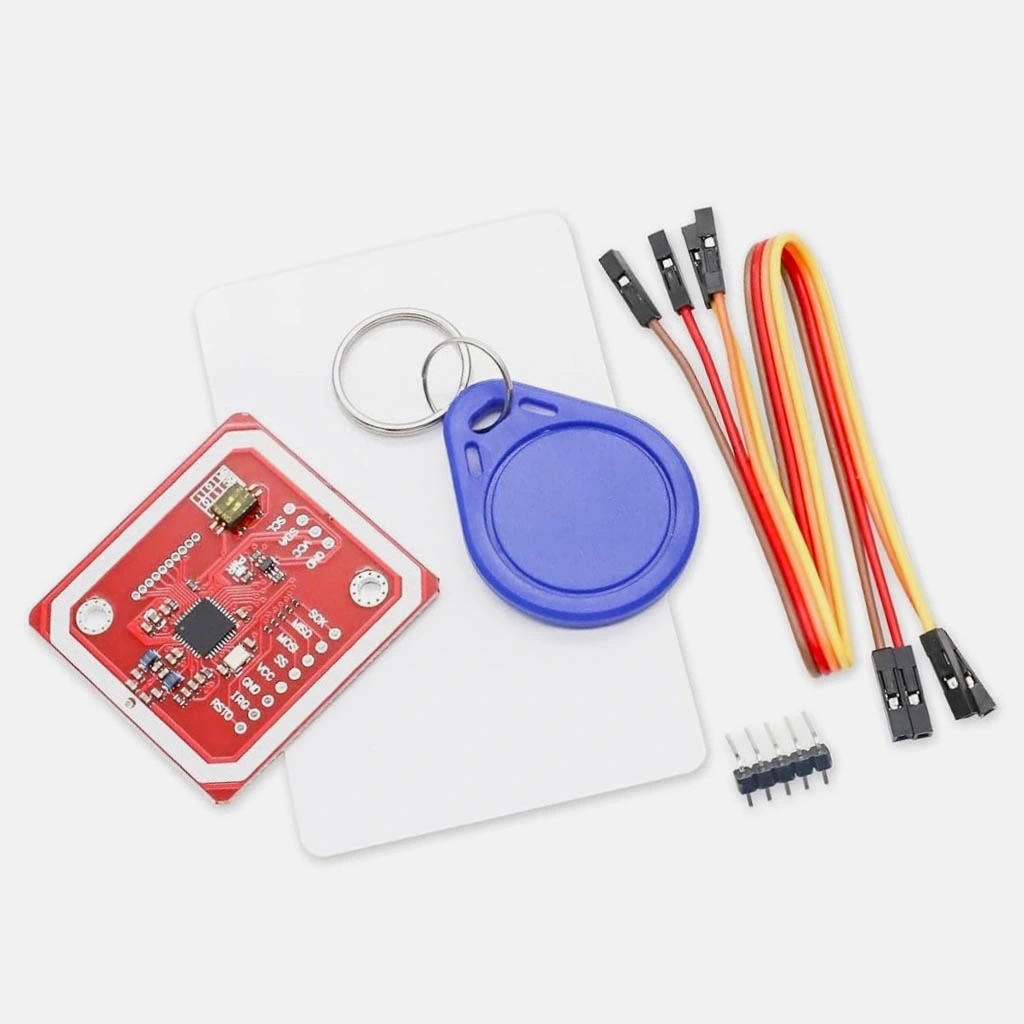

Paket İçeriği
İlgili Ürün Kategorilerimiz
Arduino geliştirme kartları, shieldler ve Arduino ekosistemi için gerekli bileşenler.
Ürünleri İncele →Projelerin gerektirdiği farklı voltaj seviyelerine uygun dönüştürücü modüller.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve RFID/NFC modüller konusunda Türkiye'nin güvenilir tedarikçisi olarak kaliteli ürünleri uygun fiyatlarla sunmaktadır.
- Kalite Güvencesi: Test edilmiş ve güvenilir elektronik komponentler
- Teknik Destek: Ürün seçimi ve kullanımı konusunda uzman desteği
- Hızlı Teslimat: Stoktan hızlı gönderim ve takip edilebilir kargo
- Tamamlayıcı Ürünler: Projeleriniz için gereken tüm elektronik parçalar tek bir adreste
- Uygun Fiyatlar: Kaliteden ödün vermeden rekabetçi fiyatlandırma
- Güvenilir Alışveriş: Kolay sipariş ve iade süreci, güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
PN532 modülü hangi NFC etiket türlerini destekler?
Mifare Classic, Ultralight, DESFire, FeliCa ve NFC Forum Type 1-4 etiketlerini destekler. ISO 14443A/B ve ISO 18092 protokollerine uygun çalışır.
Android telefonu PN532 ile nasıl haberleştirebilirim?
Modülü P2P modunda çalıştırarak NDEF formatında mesajlar alışverişi yapabilirsiniz. Android telefonun NFC'si açık olmalı ve doğru konumlandırılmalıdır.
Bu modülün maksimum okuma mesafesi nedir?
Kart tipine bağlı olarak 5-7 cm arasındadır. Metal yüzeyler, parazit ve güç kaynağı kalitesi mesafeyi etkileyebilir.
Modülün üç farklı haberleşme modu nasıl seçilir?
SEL0 ve SEL1 jumperları ile: SPI için (SEL0=H, SEL1=L), I2C için (SEL0=L, SEL1=H), UART için (SEL0=H, SEL1=H).
Kredi kartlarını ve HGS/OGS etiketlerini okuyabilir miyim?
Teorik olarak desteklenir ancak bu kartlar şifreli ve korumalıdır. Yasal kısıtlamalar ve güvenlik önlemleri nedeniyle sadece tanımlama yapılabilir.
Arduino için hangi kütüphaneyi kullanmalıyım?
Adafruit PN532 kütüphanesi en kapsamlı seçenektir. Arduino Library Manager üzerinden kolayca kurulabilir ve tüm haberleşme modlarını destekler.
Kart emülasyon modu nedir ve nasıl kullanılır?
Modülün kendisinin bir NFC kartı gibi davranmasıdır. Bu modda akıllı telefonların okuyabileceği bir NFC etiketi olarak programlanabilir.
5V mikroişlemcilerle doğrudan bağlantı yapabilir miyim?
Haberleşme pinleri 5V toleranslıdır, ancak daha güvenli kullanım için 5V-3.3V seviye dönüştürücü kullanılması önerilir.
