Arduino için PIC ARM RC522 RFID Geliştirme Kiti

Arduino için PIC ARM RC522 RFID Geliştirme Kiti

Arduino için PIC ARM RC522 RFID Geliştirme Kiti, temassız kart okuma ve yazma uygulamaları geliştirmeye yönelik kapsamlı bir başlangıç setidir. 13.56MHz frekansında çalışan bu kit, MIFARE tipi RFID kartlar ve anahtarlıklar ile iletişim kurabilir.

Kart üzerindeki RC522 modülü, Arduino ve diğer mikrodenetleyicilerle SPI protokolü üzerinden kolayca haberleşir. Düşük güç tüketimi ve kompakt boyutları sayesinde taşınabilir projelerde idealdir.

Geniş kütüphane desteği ile kart okuma, yazma, kimlik doğrulama ve şifreleme işlemleri hızlıca uygulanabilir. Kit içinde farklı kartlar ve anahtarlıklar bulunduğundan, geliştirmeye hemen başlayabilirsiniz.

Erişim kontrol sistemleri, personel takibi, akıllı ev projeleri ve daha birçok uygulama için gereken tüm bileşenleri içeren set, RFID Modüller kategorisinin en kullanışlı ürünlerinden biridir.

Teknik Özellikler

Arduino için PIC ARM RC522 RFID Geliştirme Kitinin detaylı teknik özellikleri aşağıda listelenmiştir.

• RFID Modül: MFRC522 çip tabanlı modül
• Çalışma Frekansı: 13.56 MHz destekler
• Haberleşme Protokolü: SPI (Serial Peripheral Interface)
• Çalışma Voltajı: 3.3V (modül), 5V uyumlu giriş pinleri
• Okuma Mesafesi: 0-60mm (kart tipine göre değişir)
• Veri Transfer Hızı: 10Mbit/s'ye kadar
• Desteklenen Kart Tipleri: MIFARE Classic, MIFARE Ultralight, MIFARE DESFire, MIFARE Plus
• Kart Çalışma Frekansı: ISO/IEC 14443 Tip A (13.56MHz)
• Güç Tüketimi: ~13-26mA aktif modda, ~10μA uyku modunda
• Modül Pinleri: SDA(SS), SCK, MOSI, MISO, IRQ, GND, RST, 3.3V

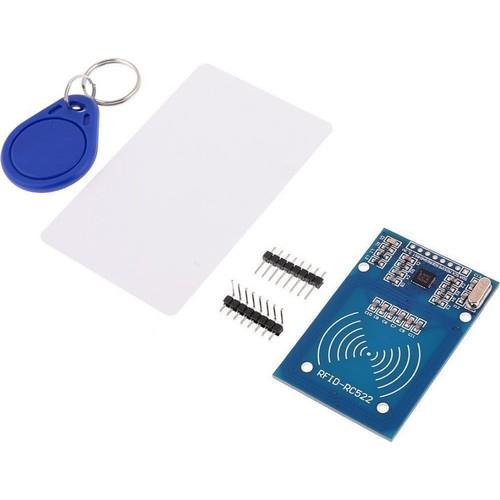

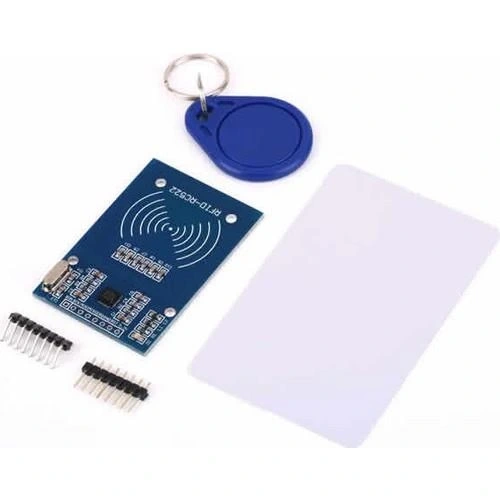

• Kit İçeriği:
  • 1 adet RC522 RFID modülü
  • 1 adet MIFARE Classic kart
  • 1 adet RFID anahtarlık
  • Bağlantı kabloları
• Modül Boyutları: 40mm x 60mm
• Anten Boyutu: 25mm x 25mm (PCB üzerinde)
• Çalışma Sıcaklığı: -20°C ile +80°C

Bağlantı ve Kullanım

Arduino için PIC ARM RC522 RFID Geliştirme Kitinin bağlantı şeması ve kullanım talimatları.

RC522 RFID Modülünü Arduino'ya bağlamak için aşağıdaki pin bağlantılarını kullanın:

• SDA (SS) → Arduino Dijital Pin 10
• SCK → Arduino Dijital Pin 13
• MOSI → Arduino Dijital Pin 11
• MISO → Arduino Dijital Pin 12
• IRQ → Bağlantı yapılmayabilir (opsiyonel)
• GND → Arduino GND
• RST → Arduino Dijital Pin 9
• 3.3V → Arduino 3.3V

Arduino IDE'de RFID modülünü kullanmak için MFRC522 kütüphanesini yüklemeniz gerekir. "Araçlar > Kütüphane Yönet" menüsünden "MFRC522" araması yaparak kütüphaneyi bulabilirsiniz.

Temel kullanım adımları şunlardır:

1. MFRC522 kütüphanesini Arduino IDE'ye yükleyin
2. Modülü Arduino'ya bağlantı şemasına göre bağlayın
3. Örnek kodlardan birini Arduino'ya yükleyin
4. RFID kart veya anahtarlığı modüle yaklaştırın
5. Seri monitörde kart bilgilerini görüntüleyin

RFID kart veya anahtarlık, modüle yaklaştırıldığında unique ID (UID) değeri okunur. Bu değer, her kart için benzersizdir ve kullanıcı tanımlama için kullanılabilir. Kart üzerindeki farklı sektörler ve bloklara veri yazabilir veya okuyabilirsiniz, ancak bu işlemler için kart şifresini bilmeniz gerekir.

Modül, birden fazla kart tipini desteklemektedir. MIFARE Classic kartlar en yaygın kullanılanlar olup, 1KB veya 4KB depolama alanına sahiptir. Kart, 16 sektöre bölünmüştür ve her sektör 4 veri bloğu içerir. İlk 3 blok veri depolamak için, son blok ise erişim kontrolü için kullanılır.

Uygulama Alanları

Arduino için PIC ARM RC522 RFID Geliştirme Kitinin kullanılabileceği çeşitli projeler ve uygulama alanları.

Erişim Kontrol Sistemleri

• Kapı kilitleme/açma sistemleri
• Personel giriş-çıkış kontrolleri
• Güvenli alan erişim yönetimi
• Otopark giriş sistemleri
• Otel oda erişim sistemleri
• Kasa ve kilit sistemleri

Kimlik Doğrulama Uygulamaları

• Personel kimlik kartları
• Öğrenci kimlik tanıma sistemleri
• Etkinlik ve konferans katılımcı takibi
• Toplu taşıma ücret sistemleri
• Üyelik kartı uygulamaları
• Biyometrik sistemlerle entegre kimlik doğrulama

Akıllı Ev ve IoT Projeleri

• Akıllı ev kontrol sistemleri
• Elektronik cihaz kilitleme/açma
• Kullanıcıya özel ayarlar yapan sistemler
• Akıllı priz ve anahtar kontrolleri
• Çocuk koruma sistemleri
• Parmak izi ile entegre çok faktörlü güvenlik

Proje Örnekleri

Arduino için PIC ARM RC522 RFID Geliştirme Kiti kullanılarak yapılabilecek detaylı proje örnekleri.

RFID Kontrollü Erişim Sistemi

1. Bu projede, RC522 RFID modülü kullanarak basit ama etkili bir erişim kontrol sistemi geliştirebilirsiniz. Sistem, yalnızca yetkili RFID kartlarına sahip kişilerin kapıyı açmasına izin verir.
2. Projede Arduino UNO, RC522 RFID modülü, solenoid kilit, 16x2 LCD ekran ve bir buzzer kullanılır. Arduino, RFID modülünden gelen kart ID'sini okur ve bu ID'yi önceden tanımlanmış yetkili kartlar listesiyle karşılaştırır. Eğer kart yetkili ise, solenoid kilit aktif edilir ve kapı açılır. LCD ekranda kullanıcı adı ve erişim durumu gösterilir.
3. Proje, EEPROM kullanarak yetkili kart listesini kalıcı hafızada saklayabilir. Böylece cihaz kapatılıp açıldığında bile yetkili kartlar hatırlanır. Ayrıca, "master kart" tanımlayarak, sisteme yeni kartlar ekleme ve çıkarma özelliği eklenebilir. Güvenliği artırmak için, belirli bir süre içinde çok sayıda yanlış kart denemesi yapıldığında sistemi kilitleyecek bir koruma mekanizması da eklenebilir.

RFID Tabanlı Katılım Takip Sistemi

1. Bu projede, RC522 RFID modülü kullanarak okul, iş yeri veya etkinlikler için katılım takip sistemi geliştirebilirsiniz. Sistem, her katılımcının giriş ve çıkış zamanını kaydeder.
2. Projede Arduino Mega, RC522 RFID modülü, SD kart modülü, RTC (Real Time Clock) modülü ve 20x4 LCD ekran kullanılır. Katılımcılar, RFID kartlarını okuttuklarında, sistem RTC modülünden tarih ve saat bilgisini alır ve bu bilgiyi kart ID'si ile birlikte SD karta kaydeder.
3. LCD ekran, mevcut tarih/saat bilgisini, son işlem yapan kullanıcıyı ve işlem durumunu gösterir. Her katılımcı için ayrı bir kayıt tutulur ve bu kayıtlar günlük, haftalık veya aylık raporlar halinde dışa aktarılabilir. Sistem, SD karttaki veriler üzerinden Excel veya benzeri programlarla analiz yapılabilecek CSV formatında veri saklayabilir. WiFi modülü eklenerek veriler gerçek zamanlı olarak bir web sunucusuna da gönderilebilir.

RFID Kontrollü Akıllı Ev Otomasyonu

1. Bu projede, RC522 RFID modülü kullanarak kişiselleştirilmiş bir akıllı ev otomasyonu geliştirebilirsiniz. Sistem, farklı kullanıcıları tanır ve her kullanıcı için önceden tanımlanmış ayarları uygular.
2. Projede ESP8266 NodeMCU, RC522 RFID modülü, röle modülleri, sıcaklık sensörü ve LED aydınlatmalar kullanılır. Kullanıcı eve geldiğinde RFID kartını okutarak sistemi aktif eder. Sistem, kullanıcının kimliğine göre önceden belirlenmiş tercihleri uygular: belirli odaların ışıkları açılır, klima veya ısıtıcı istenen sıcaklığa ayarlanır, kullanıcının sevdiği müzik çalmaya başlar.
3. ESP8266 sayesinde, sistem WiFi üzerinden akıllı ev ekosistemiyle entegre çalışabilir. MQTT protokolü kullanılarak diğer akıllı cihazlarla haberleşme sağlanabilir. Ayrıca, mobil uygulama üzerinden kullanıcı tercihleri güncellenebilir. Sistem, farklı kullanıcılar için farklı yetki seviyeleri de tanımlayabilir. Örneğin, ebeveynler tüm sistemleri kontrol edebilirken, çocuklar sadece kendi odalarının kontrolünü yapabilir.

Sorun Giderme ve İpuçları

Arduino için PIC ARM RC522 RFID Geliştirme Kiti kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Kart Okunamıyor: Kart ve okuyucu arasındaki mesafeyi kontrol edin. Optimum mesafe 0-40mm arasındadır.
• SPI Haberleşme Hatası: Pin bağlantılarını kontrol edin. SPI pinleri Arduino modellerine göre değişebilir.
• Rastgele UID Okuma: Elektromanyetik gürültü olabilir. Modülün yakınındaki elektrikli cihazları uzaklaştırın.
• Düşük Okuma Mesafesi: Anten yollarında hasar olabilir. Modülün PCB antenini kontrol edin.
• Kart Yazma Hatası: Kartın yazılabilir olduğundan ve doğru şifrenin kullanıldığından emin olun.
• Kütüphane Hataları: En güncel MFRC522 kütüphanesini kullanın. Eski sürümlerde uyumluluk sorunları olabilir.
• Çoklu Kart Okuma Sorunu: RC522 aynı anda yalnızca bir kartı okuyabilir. Kartları sırayla yaklaştırın.
• 3.3V Güç Sorunu: Modül 3.3V ile çalışır. Arduino'nun 3.3V pini yeterli akım sağlamıyorsa harici regülatör kullanın.

Performans İpuçları

• Daha iyi okuma mesafesi için metal yüzeylerden uzak tutun
• Kartları bir arada tutmaktan kaçının, aralarında girişim olabilir
• Kart bilgilerini şifreleyerek güvenliği artırın
• Önemli verileri kartın şifreli sektörlerinde saklayın
• Enerji tasarrufu için kullanılmadığında modülü uyku moduna alın
• Hızlı prototipleme için MIFARE Classic kartlar idealdir
