433 MHz RF Kablosuz Alıcı Verici (Transmitter Receiver)

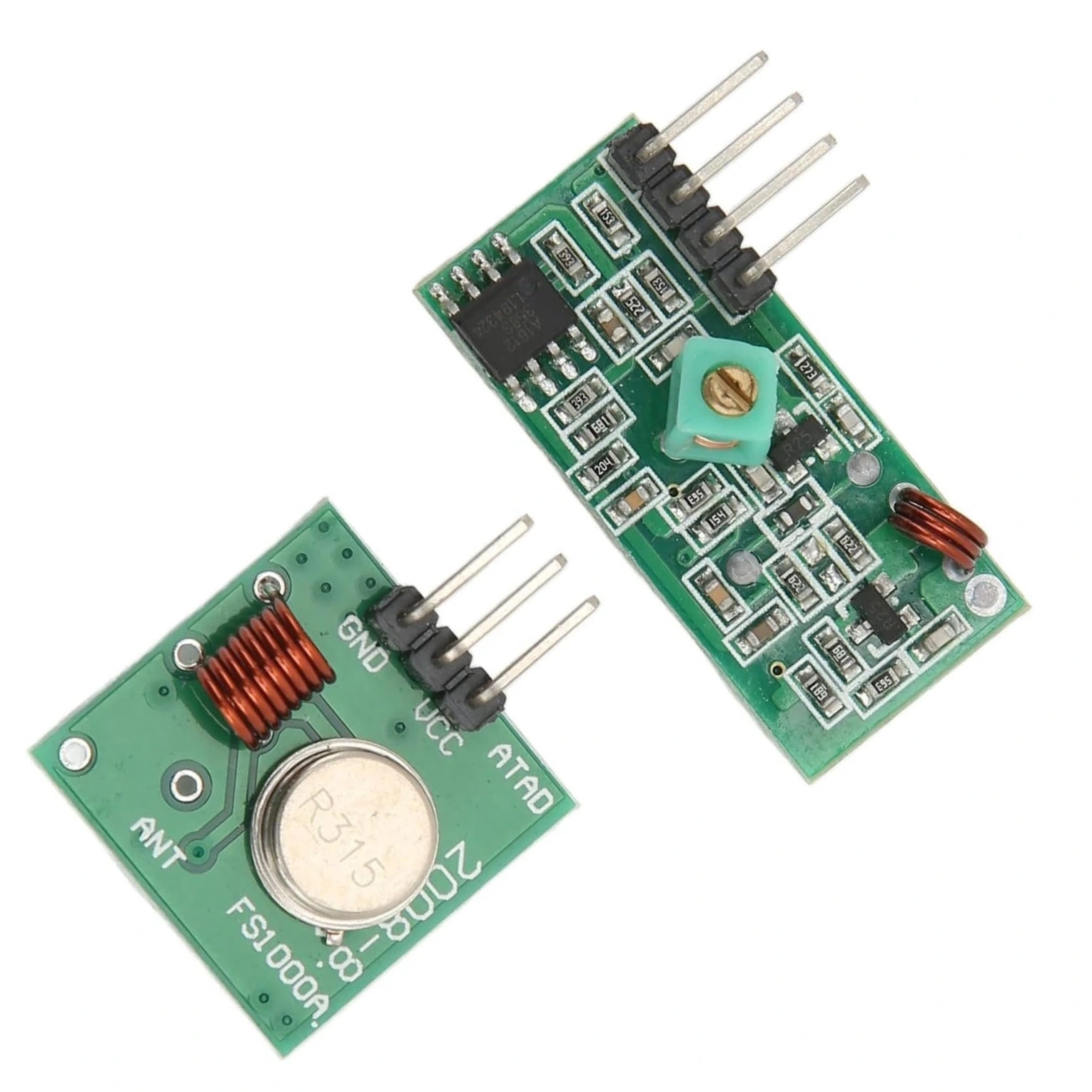

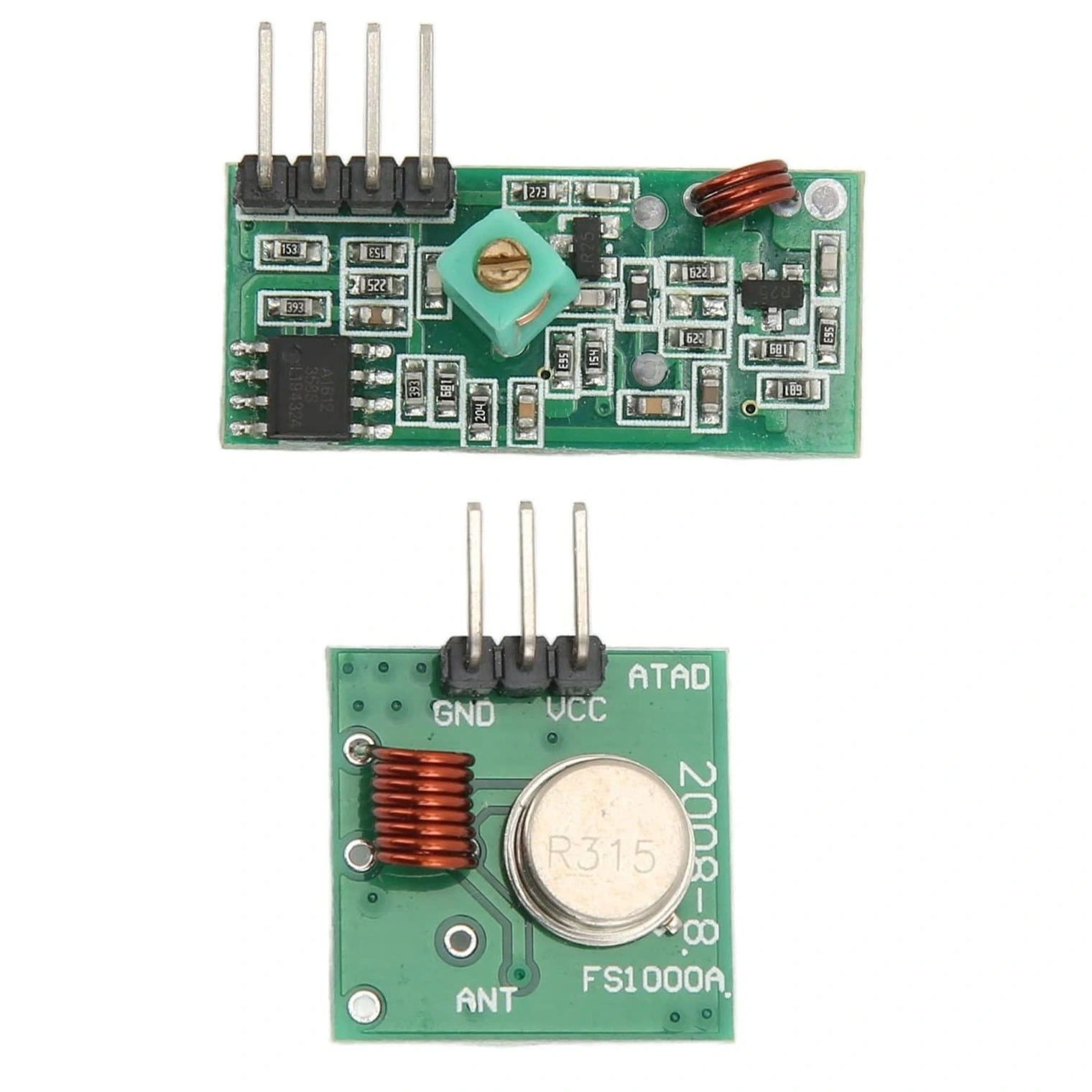

433 MHz RF Kablosuz Alıcı Verici modülü, projelerde düşük maliyetli kablosuz haberleşme sağlayan bir çift modülden oluşur. Verici ve alıcı birimleri ile birlikte gelen bu set, basit veri transferi uygulamaları için idealdir.

433 MHz ISM bandında çalışan bu modüller, açık alanda yaklaşık 100 metre mesafeye kadar iletişim kurabilir. ASK (Amplitude Shift Keying) modülasyon tekniği ile çalışarak dijital sinyalleri kablosuz olarak iletir.

Arduino ve diğer mikrodenetleyicilerle kolayca entegre edilebilen bu modül seti, uzaktan kontrol sistemleri, sensör veri aktarımı ve telemetri uygulamaları gibi projeler için uygun maliyetli bir çözüm sunar. Düşük güç tüketimi, batarya ile çalışan projelerde avantaj sağlar.

Teknik Özellikler

433 MHz RF Kablosuz Alıcı Verici modülünün detaylı teknik özellikleri aşağıda listelenmiştir.

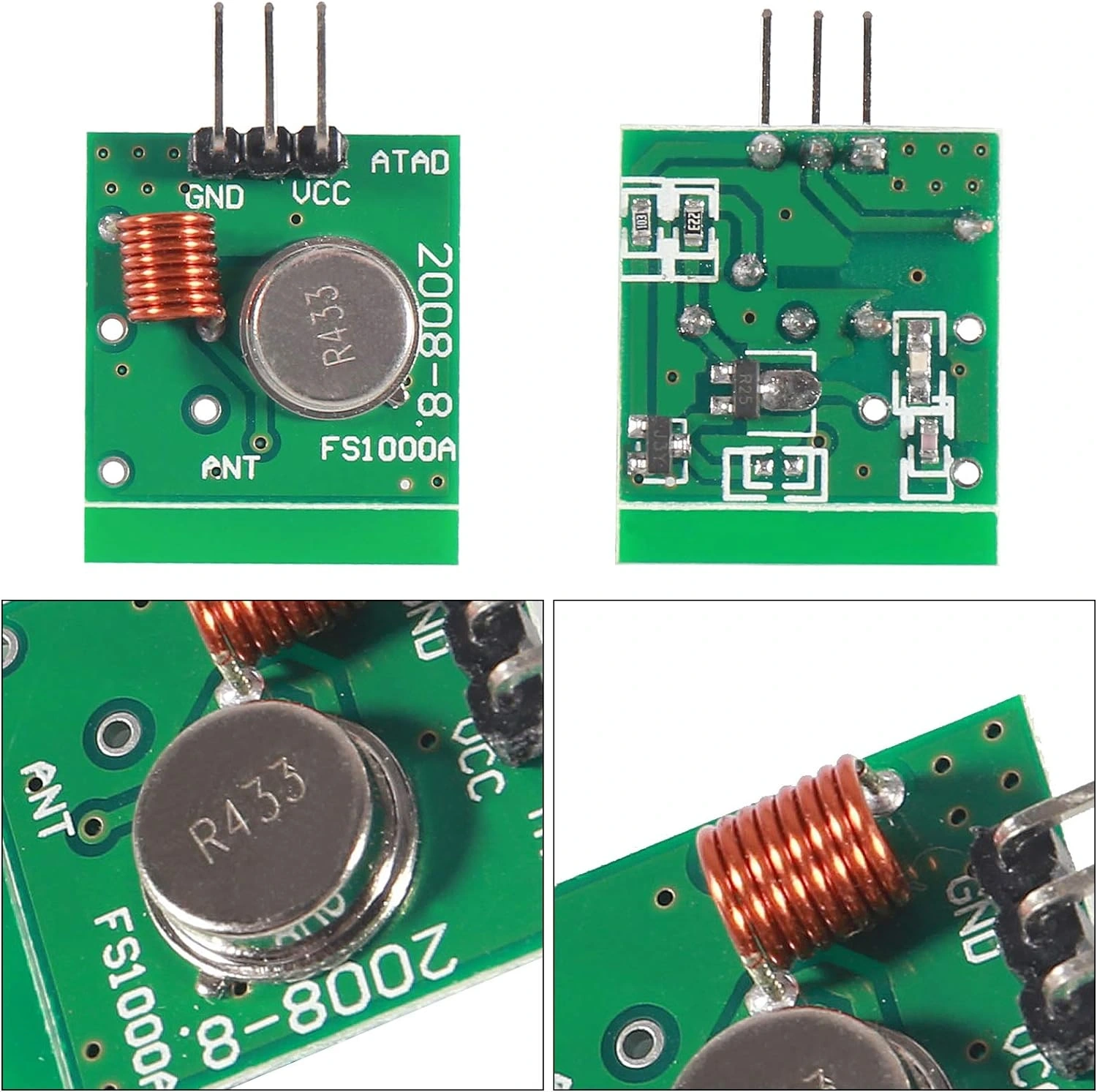

• Verici Modülü Özellikleri:
  • Çalışma Frekansı: 433,92 MHz
  • Çalışma Voltajı: 3V - 12V DC
  • Çalışma Akımı: 40mA (maksimum)
  • İletim Gücü: 10mW (yaklaşık)
  • Modülasyon: ASK (Amplitude Shift Keying)
  • İletim Hızı: 4KB/s (maksimum)
  • Boyutlar: 19mm x 19mm x 8mm

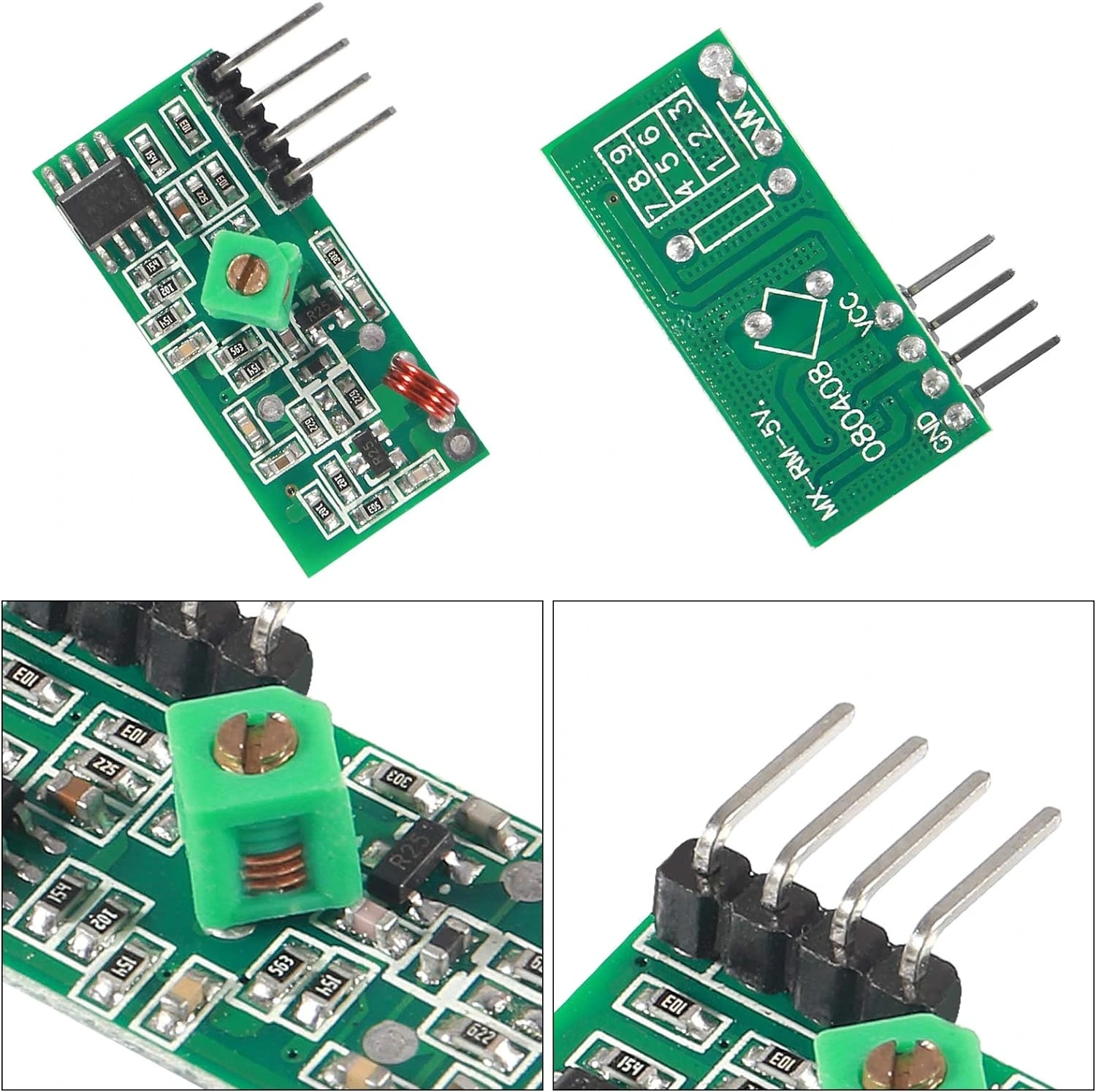

• Alıcı Modülü Özellikleri:
  • Çalışma Frekansı: 433.92 MHz
  • Çalışma Voltajı: 5V DC
  • Çalışma Akımı: 4mA (tipik)
  • Hassasiyet: -105dB
  • Boyutlar: 30mm x 14mm x 7mm
• Ortak Özellikler:
  • İletişim Mesafesi: Açık alanda 100m (optimum koşullarda)
  • Anten Tipi: Spiral (verici), Bobinli (alıcı)
  • Transfer Modu: Tek yönlü (verici → alıcı)
  • Çalışma Sıcaklığı: -10°C ~ +70°C

Bağlantı ve Kullanım

433 MHz RF Kablosuz Alıcı Verici modülünün elektronik devrelere bağlantı şeması ve kullanım talimatları.

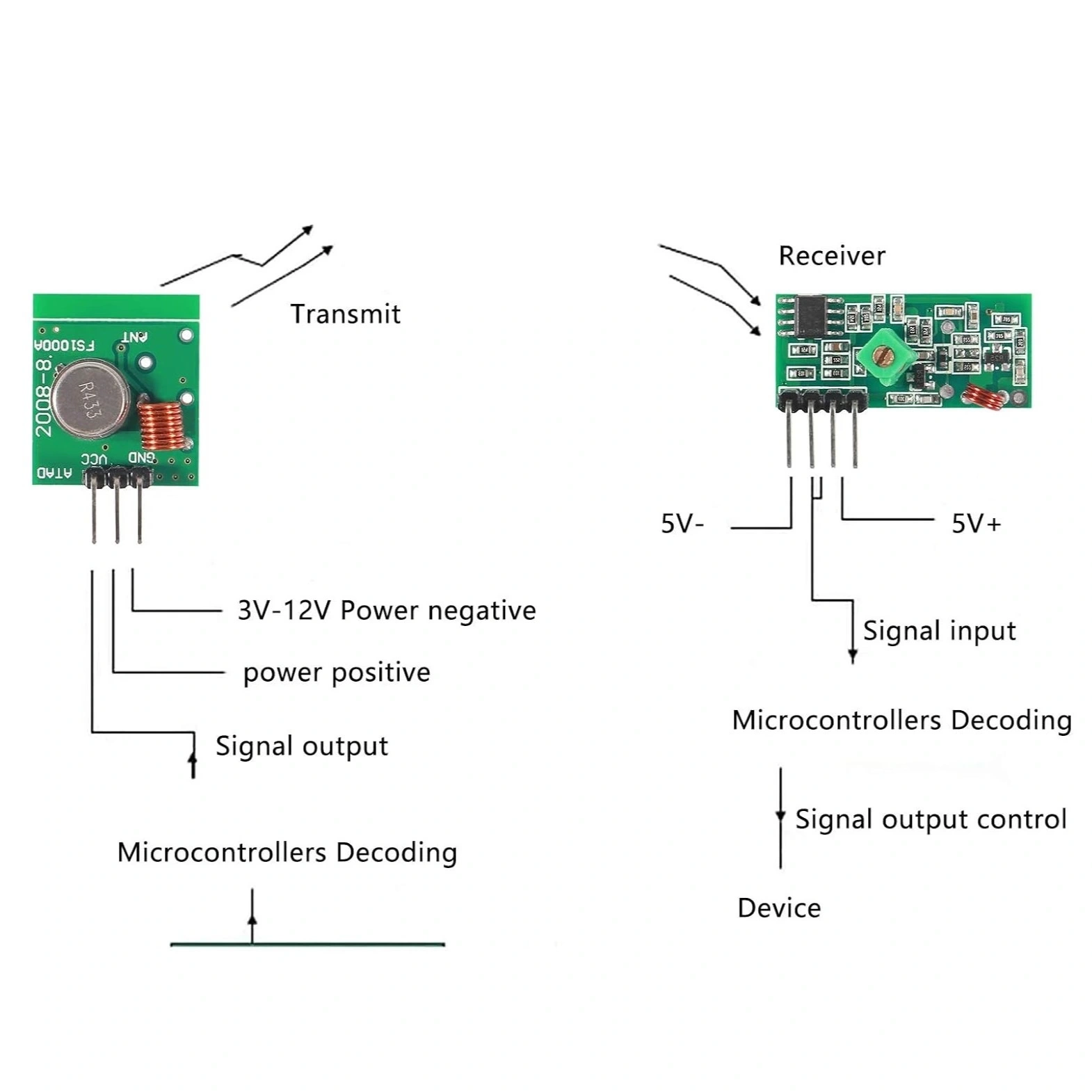

RF modüllerini Arduino'ya bağlamak için aşağıdaki adımları izleyin:

• Verici Modülü Bağlantısı:
  • VCC: Arduino'nun 5V veya 3.3V pinine
  • GND: Arduino'nun GND pinine
  • DATA: Arduino'nun dijital pinine (örn. D12)
• Alıcı Modülü Bağlantısı:
  • VCC: Arduino'nun 5V pinine
  • GND: Arduino'nun GND pinine
  • DATA: Arduino'nun dijital pinine (örn. D11)

Modülleri kullanmak için Arduino projelerinizde "VirtualWire" veya "RadioHead" kütüphanelerini kullanabilirsiniz. Bu kütüphaneler, modüller arasında veri gönderme ve alma işlemlerini kolaylaştırır.

Örnek kullanım senaryosunda, bir Arduino vericiye bağlanır ve sensör verileri okunur. Bu veriler RF verici modülü aracılığıyla gönderilir. Başka bir Arduino'ya bağlı olan alıcı modül, bu verileri alır ve işler.

RF modülleri tek yönlü iletişim sağlar, yani aynı anda sadece verici gönderim yapabilir, alıcı ise alım yapabilir. Çift yönlü iletişim için, her iki tarafta da verici ve alıcı modülleri kullanılması gerekir.

Bu RF modülleri, RFID Modüller gibi diğer kablosuz iletişim teknolojileriyle karşılaştırıldığında, daha uzun mesafede çalışabilir ancak veri hızı daha düşüktür.

Uygulama Alanları

433 MHz RF Kablosuz Alıcı Verici modülünün kullanılabileceği çeşitli projeler ve uygulama alanları.

Uzaktan Kontrol Uygulamaları

• Ev otomasyonu (ışık, priz kontrolü)
• Garaj kapısı ve bahçe kapısı kontrolü
• Uzaktan kontrollü oyuncaklar
• Robot kontrol sistemleri

Sensör Veri Aktarımı

• Kablosuz hava istasyonları
• Uzak sensör ağları
• Tarımsal izleme sistemleri
• Ev güvenlik sistemleri

Endüstriyel ve Hobi Uygulamaları

• Basit telemetri sistemleri
• Uzaktan veri toplama
• Makine durum izleme
• DIY kablosuz haberleşme projeleri

Proje Örnekleri

433 MHz RF Kablosuz Alıcı Verici modülü kullanılarak yapılabilecek detaylı proje örnekleri.

Kablosuz Hava İstasyonu

Arduino Nano, DHT22 sıcaklık/nem sensörü, BMP180 basınç sensörü ve 433 MHz verici modülü kullanarak bahçe veya balkon için kablosuz bir hava istasyonu yapabilirsiniz. Dış mekandaki bu istasyon, sensörlerden sıcaklık, nem ve basınç verilerini toplar ve RF verici ile iç mekana iletir. İç mekanda, Arduino UNO, 433 MHz alıcı modülü ve bir LCD ekran kullanarak verileri görüntülersiniz. Sistem, pil tasarrufu için sensörleri belirli aralıklarla okuyacak şekilde programlanabilir. Böylece tek bir pil şarjı ile haftalarca çalışabilir. Alıcı tarafta, hava durumu trendleri ve istatistikleri hesaplanabilir, belirlenen değerlerin üstüne çıkıldığında uyarı verilebilir. Bu sistem, evde kendi hava durumu istasyonunuzu kurmanız için düşük maliyetli bir çözüm sunar ve kişisel tarım projeleri için de ideal bir yardımcıdır.

RF Kontrollü Akıllı Ev Sistemi

Arduino Mega, röle modülü ve 433 MHz alıcı modülü kullanarak ev içindeki aydınlatma, priz ve diğer cihazları uzaktan kontrol edebilirsiniz. Verici tarafta, Arduino Nano, 433 MHz verici modülü ve birkaç butondan oluşan bir kumanda ünitesi oluşturabilirsiniz. Her buton, evdeki farklı bir cihazı temsil eder. Kumandadaki butonlara basıldığında, RF verici ilgili komutu gönderir ve alıcı taraftaki Arduino bu komuta göre röleleri açıp kapatır. Güvenlik için, iletişimde basit bir şifreleme kullanabilirsiniz. Sistem, ayrıca zamanlayıcı özelliği ile belirli saatlerde otomatik olarak çalışacak şekilde programlanabilir. Bu proje, mevcut ev kablolama sistemine müdahale etmeden akıllı ev işlevselliği eklemenize olanak tanır ve profesyonel sistemlere göre çok daha uygun maliyetlidir.

RF Tabanlı Güvenlik Sistemi

Arduino UNO, PIR hareket sensörleri, kapı manyetik sensörleri ve 433 MHz verici modülleri kullanarak ev veya ofis için kablosuz bir güvenlik sistemi oluşturabilirsiniz. Her sensör noktası (kapı, pencere, koridor vb.), bağımsız bir Arduino Nano ve RF verici ile donatılır. Sensörler tetiklendiğinde, ilgili Arduino hangi bölgede hareket algılandığını RF verici üzerinden ana kontrol ünitesine bildirir. Ana kontrol ünitesinde, Arduino Mega, 433 MHz alıcı modülü, LCD ekran, tuş takımı ve GSM modülü bulunur. Sistem, alarm tetiklendiğinde sesli uyarı verir, LCD'de alarm bölgesini gösterir ve kullanıcıya SMS gönderir. Tuş takımı ile sistem kurulabilir veya devre dışı bırakılabilir. Bu modüler yapı, sistemi ev veya ofisin boyutuna göre genişletmenize olanak tanır. Pil ile çalıştığı için elektrik kesintilerinden etkilenmez ve kablosuz yapısı sayesinde kurulumu oldukça kolaydır.

Sorun Giderme ve İpuçları

433 MHz RF Kablosuz Alıcı Verici modülü kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Kısa İletişim Mesafesi: Anten ekleyin veya mevcut anteni uzatın, modülleri yüksek yerlere konumlandırın.
• Veri Kaybı veya Bozulma: Tekrarlı veri gönderimi ve doğrulama algoritmaları ekleyin, güç kaynağını stabilize edin.
• Parazit ve Girişim: Metal objelerden uzak tutun, diğer RF kaynaklarından uzaklaştırın, farklı ID kodları kullanın.
• Alıcı Tanımıyor: Frekans uyumunu kontrol edin, vericinin çalıştığından emin olun, bağlantıları doğrulayın.
• Bağlantı Sorunları: DATA pinlerinin doğru bağlandığını kontrol edin, lehim kalitesini iyileştirin.

Performans İpuçları

• 433 MHz için optimal anten uzunluğu yaklaşık 17.3 cm'dir (dalga boyunun 1/4'ü).
• İletim güvenilirliğini artırmak için Manchester kodlama kullanın.
• En iyi mesafe için vericinin voltajını 12V'a çıkarın (izin verilen maksimum).
• Yoğun veri iletiminde paketler arası bekleme süreleri ekleyin.
• Parazit sorunlarını azaltmak için, gönderilen verilerde başlık ve sonluk (preamble) değerleri kullanın.

Paket İçeriği

• 1 adet 433 MHz RF Verici Modülü
• 1 adet 433 MHz RF Alıcı Modülü
