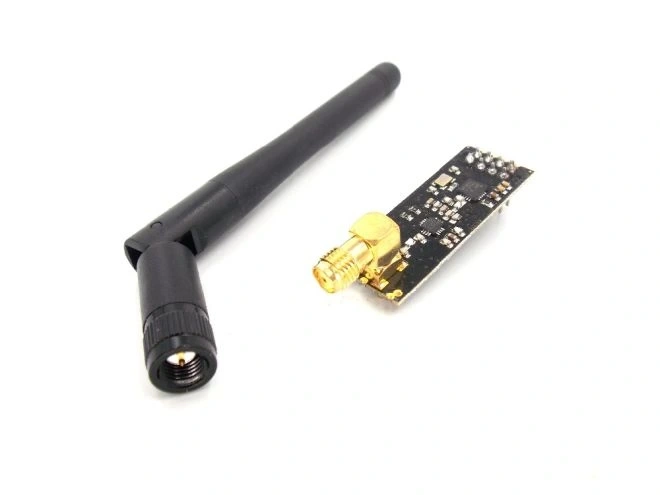

NRF24L01+PA+LNA SMA Anten 2.4 GHz Kablosuz Modül
NRF24L01+PA+LNA SMA Anten modülü, uzun mesafe kablosuz iletişim ihtiyaçlarınız için güçlendirilmiş RF performansı sunan kompakt bir haberleşme çözümüdür. Standart NRF24L01 modüllerinden farklı olarak, güç amplifikatörü (PA) ve düşük gürültülü amplifikatör (LNA) içerir, böylece iletim mesafesini önemli ölçüde artırır.
SMA konektörlü harici anten bağlantısı sayesinde, çeşitli kazanç seviyelerinde antenlerle kullanılabilir ve farklı ortamlara uyum sağlar. 2.4GHz bandında çalışan modül, düşük güç tüketimi, yüksek veri hızı ve güvenilir iletim özellikleriyle uzak mesafe sensör ağları ve telemetri uygulamaları için idealdir.
NRF24L01+PA+LNA SMA Anten Modülü, Arduino projelerinize güçlü kablosuz iletişim yetenekleri ekleyen üstün bir RF çözümüdür. RFID Modüller ve kablosuz iletişim kategorisinde bulunan bu ürün, uzun mesafeli veri aktarımı, telemetri ve uzaktan kontrol uygulamaları için mükemmel bir seçenektir.
Teknik Özellikler
NRF24L01+PA+LNA SMA Anten modülünün detaylı teknik özellikleri aşağıda listelenmiştir.
- RF Çip: Nordic nRF24L01+
- Güç Amplifikatörü: PA entegre
- Düşük Gürültülü Amplifikatör: LNA entegre
- Frekans Bandı: 2.4 GHz ISM bandı
- Çalışma Voltajı: 3.3V
- Güç Tüketimi:
- TX modu (maksimum güç): ~120mA
- RX modu: ~50mA
- Uyku modu: <1μA
- İletim Gücü: +20dBm (100mW)
- Alıcı Hassasiyeti: -104dBm
- İletişim Mesafesi: Açık alanda 1000+ metre
- Veri Hızı: 250Kbps, 1Mbps, 2Mbps seçilebilir
- Anten Konektörü: SMA dişi
- Anten: 2dBi kazançlı SMA erkek anten dahil
- Haberleşme Protokolü: SPI (Serial Peripheral Interface)
- Kanal Sayısı: 125 (programlanabilir)
- Adres Genişliği: 3-5 byte
- Pin Dizilimi: VCC, GND, MISO, MOSI, SCK, CSN, CE, IRQ
- Boyutlar: Yaklaşık 32mm x 16mm x 12mm (anten hariç)
Bağlantı ve Kullanım
NRF24L01+PA+LNA SMA Anten modülünün çeşitli projeler için bağlantı ve kullanım yöntemleri.
İpucu: Bu modül yüksek akım çektiğinden, stabil 3.3V güç kaynağı kullanın ve besleme hattına 10μF kapasitör ekleyin. Arduino 3.3V pini genellikle yetersiz kalır, harici regülatör önerilir.
NRF24L01+PA+LNA modülünü Arduino veya diğer mikrodenetleyicilerle SPI arayüzü üzerinden bağlayabilirsiniz. Temel bağlantı şu şekildedir: VCC → 3.3V (harici regülatör önerilir), GND → GND, CE → Dijital pin (örn. D9), CSN → Dijital pin (örn. D10), SCK → SPI SCK (Arduino için D13), MOSI → SPI MOSI (Arduino için D11), MISO → SPI MISO (Arduino için D12), IRQ → Opsiyonel interrupt pini.
Modül 3.3V ile çalışır ve iletim sırasında yüksek akım çeker. Arduino'nun 3.3V pini genellikle yeterli güç sağlayamaz, bu nedenle AMS1117-3.3 gibi harici bir regülatör kullanılması ve besleme hattına 10μF kapasitör eklenmesi önerilir. 5V mikroişlemcilerle kullanırken, SPI pinleri için seviye dönüştürücü gerekebilir.
RF iletişimin kalitesini artırmak için, modülü metal yüzeylerden uzak tutun ve anten pozisyonunu dikey konumlandırın. Daha uzun mesafeler için daha yüksek kazançlı antenler kullanılabilir, ancak yasal iletim gücü sınırlamalarına dikkat edin. Modül aynı anda hem alıcı hem de verici olarak çalışabilir, ancak aynı anda hem alma hem de gönderme yapamaz.
Uygulama Alanları
NRF24L01+PA+LNA SMA Anten modülünün kullanılabileceği çeşitli projeler ve uygulama alanları.
Uzun Mesafe Sensör Ağları
- Çevresel sensör ağları (sıcaklık, nem, basınç)
- Tarımsal izleme sistemleri
- Endüstriyel ortam izleme
- Meteoroloji istasyonları
- Yapı sağlığı izleme sistemleri
- Su seviyesi ve kalitesi izleme
Telemetri ve Uzaktan Kontrol
- Drone ve RC araç kontrol sistemleri
- Robotik projeler
- Kablosuz veri toplama
- Uzaktan cihaz yönetimi
- IoT sensör ağ geçitleri
- Telemetri sistemleri
Güvenlik ve İzleme Sistemleri
- Kablosuz alarm sistemleri
- Açık alan güvenlik çözümleri
- Kapı/pencere sensörleri
- Hareket algılama sistemleri
- Kablosuz kamera tetikleme
- Acil durum bildirim sistemleri
Proje Örnekleri
NRF24L01+PA+LNA SMA Anten modülü kullanılarak yapılabilecek detaylı proje örnekleri.
Kablosuz Hava İstasyonu Ağı
NRF24L01+PA+LNA modülleri kullanarak, geniş bir alanda dağıtılmış çoklu hava durumu istasyonları oluşturabilirsiniz. Her istasyonda sıcaklık, nem, basınç, rüzgar hızı ve yağmur sensörleri bulunabilir. Veriler, merkezi bir alıcıya iletilir ve burada işlenir, saklanır ve internet üzerinden erişilebilir hale getirilir. Uzun menzilli iletişim özelliği sayesinde, istasyonlar arası mesafe 1 km'ye kadar çıkabilir.
Mesh Ağ Tabanlı Ev Otomasyon Sistemi
NRF24L01+PA+LNA modüllerini kullanarak, geniş bir ev veya bina genelinde çalışan mesh ağ tabanlı bir otomasyon sistemi oluşturabilirsiniz. Her düğüm (node), aydınlatma kontrolü, sıcaklık ölçümü, hareket algılama veya güvenlik gibi belirli işlevleri yerine getirebilir. Mesh ağ yapısı, mesajların doğrudan erişilemeyen düğümlere diğer düğümler üzerinden iletilmesini sağlar, böylece beton duvarlar veya metal yapılar gibi engellerin olduğu binalarda bile güvenilir iletişim sağlanır.
Uzaktan Telemetri ve Kontrol Sistemi
Arduino, yüksek kazançlı yönlü antenler ve NRF24L01+PA+LNA modülleri kullanarak, uzak mesafelerden veri toplama ve kontrol yapabilen bir sistem geliştirebilirsiniz. Örneğin, bir drone veya RC araç üzerindeki sensörlerden (GPS, IMU, batarya durumu) veri alabilir ve kontrol komutları gönderebilirsiniz. PA ve LNA amplifikatörler, şehir içi veya engebeli arazilerde bile güvenilir iletişim sağlar. Sistem, çift yönlü iletişim ve otomatik onay mekanizmaları ile veri bütünlüğünü korur.
Sorun Giderme ve İpuçları
NRF24L01+PA+LNA SMA Anten modülü kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.
Yaygın Sorunlar ve Çözümleri
- Güç Sorunları: Modül iletim sırasında yüksek akım çeker (120mA civarı). Arduino'nun 3.3V pini bu akımı sağlayamayabilir. Harici 3.3V regülatör kullanın ve besleme hattına 10μF ve 0.1μF kapasitörler ekleyin.
- Bağlantı Kopması: RF sinyalleri metal objeler, duvarlar veya elektromanyetik parazit kaynaklarından etkilenebilir. Anten konumunu değiştirin, daha yüksek kazançlı anten kullanın veya modülün yerini değiştirin.
- SPI Haberleşme Hatası: CE ve CSN pinlerinin doğru bağlandığından emin olun. 5V mikroişlemcilerle kullanırken, SPI pinleri için seviye dönüştürücü kullanılmalıdır.
- Aynı Kanalda Parazit: Kalabalık 2.4GHz ortamlarında (Wi-Fi, Bluetooth cihazlarının yoğun olduğu yerler), parazit oluşabilir. Farklı kanal ayarları ve otomatik onay mekanizmaları kullanın.
Performans İpuçları
- En iyi menzil için, antenleri dikey konumlandırın ve aralarında görüş hattı olmasını sağlayın
- Optimum performans için veri hızını düşürün (250Kbps tercih edin)
- Güç tüketimini azaltmak için, kullanılmadığında modülü uyku moduna alın
- Veri güvenilirliği için AUTO_ACK (otomatik onay) özelliğini etkinleştirin
- Mesh ağ yapısı kurarak kapsama alanını genişletin
- Yüksek veri aktarım hızı gerektiren uygulamalarda, veriyi küçük paketler halinde gönderin
İlgili Ürün Kategorilerimiz
Arduino geliştirme kartları ve modülleri ile elektronik projelerinizi hayata geçirin. NRF24L01+PA+LNA modülü ile entegre ederek uzun mesafeli kablosuz iletişim çözümleri oluşturabilirsiniz.
Ürünleri İncele →
Çeşitli RFID ve kablosuz haberleşme modülleri ile projelerinize kablosuz kimlik tanıma ve iletişim özellikleri ekleyin. Farklı frekans ve mesafe gereksinimlerine uygun modüller bulabilirsiniz.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponent ve geliştirme platformları konusunda Türkiye'nin güvenilir tedarikçisi olarak kaliteli ürünleri uygun fiyatlarla sunmaktadır.
- Kalite Güvencesi: Test edilmiş ve onaylanmış, güvenilir NRF24L01+PA+LNA modülleri
- Teknik Destek: Ürün kullanımı ve projeleriniz konusunda uzman desteği
- Hızlı Teslimat: Stoktan hızlı gönderim ve takip edilebilir kargo
- Tamamlayıcı Ürünler: Projeleriniz için gerekli tüm elektronik bileşenler
- Uygun Fiyatlar: Kaliteden ödün vermeden rekabetçi fiyatlandırma
- Güvenilir Alışveriş: Kolay sipariş ve iade süreci, güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
NRF24L01+PA+LNA ile normal NRF24L01 arasındaki fark nedir?
PA+LNA versiyonu güç amplifikatörü ve düşük gürültülü amplifikatör içerir. İletim gücü +20dBm'dir (normal versiyonun +0dBm'sine karşı) ve açık alanda 1000+ metre menzil sağlar.
Maksimum iletişim mesafesi ne kadardır?
Açık alanda ve uygun antenlerle 1000+ metre mesafeye ulaşabilir. Engeller ve elektromanyetik parazitler bu mesafeyi azaltabilir.
Arduino ile nasıl bağlanır?
SPI arayüzü ile bağlanır. VCC→3.3V (harici regülatör önerilir), GND→GND, CE→D9, CSN→D10, SCK→D13, MOSI→D11, MISO→D12, IRQ→opsiyonel.
5V mikroişlemcilerle kullanılabilir mi?
Modül 3.3V ile çalışır. 5V mikroişlemcilerle kullanırken, SPI pinleri için seviye dönüştürücü kullanılması önerilir. VCC her zaman 3.3V olmalıdır.
Arduino'nun 3.3V pini ile beslenebilir mi?
Önerilmez. Modül iletim sırasında 120mA civarı akım çeker, Arduino'nun 3.3V pini genellikle bu akımı sağlayamaz. Harici 3.3V regülatör kullanın.
Hangi antenler kullanılabilir?
SMA erkek konektörlü, 2.4GHz bandında çalışan tüm antenler kullanılabilir. Daha uzun mesafeler için daha yüksek kazançlı yönlü antenler tercih edilebilir.
İletişim sırasında veri kaybı nasıl önlenir?
AUTO_ACK (otomatik onay) özelliğini etkinleştirerek veri paketlerinin başarıyla alındığını doğrulayabilirsiniz. Ayrıca CRC hata kontrolü de paket bütünlüğünü sağlar.
Aynı anda kaç modül haberleşebilir?
Bir ağda teorik olarak 6 alıcı-verici kullanılabilir. Ancak daha karmaşık mesh ağ yapılandırmaları ile çok daha fazla cihaz arasında iletişim sağlanabilir.
