W3230 24V DC Röle Çıkışlı Dijital Termostat Sıcaklık Kontrol Cihazı

W3230 24V DC Röle Çıkışlı Dijital Termostat Sıcaklık Kontrol Cihazı

W3230 24V DC model, düşük voltajlı sistemler için tasarlanmış yüksek hassasiyetli bir dijital termostattır. 24V DC gerilimde çalışan bu cihaz, solar enerji sistemleri, araç içi uygulamalar ve batarya destekli sistemlerde sıcaklık kontrolü sağlar.

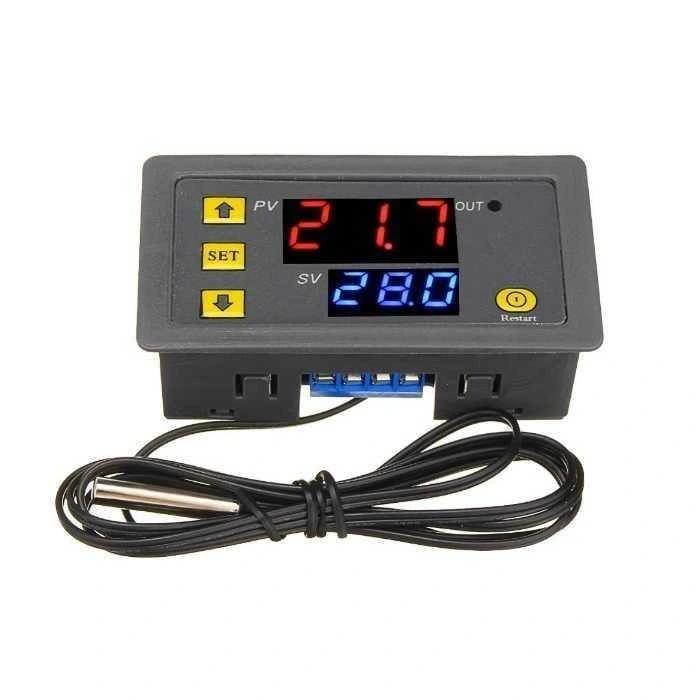

Çift ekranlı yapısı ile mevcut sıcaklık ve hedef değeri aynı anda gösterebilen W3230, -50°C ile 110°C arasında geniş bir ölçüm aralığına sahiptir. Ölçüm ve test aletleri kategorisinde yer alan bu ürün, panel montaj tasarımı ile kompakt bir kullanım sunar.

Isıtma veya soğutma modunda çalışabilen, ayarlanabilir histerezis ve kalibrasyon özelliklerine sahip olan W3230 24V DC, mobil sistemlerde sıcaklık kontrolü gerektiren tüm projeler için ideal bir seçimdir. Sıcaklık ve nem ölçer ürünleri arasında yer alan bu termostat, düşük güç tüketimi ve güvenilir performansıyla dikkat çeker.

Teknik Özellikler

W3230 24V DC Röle Çıkışlı Dijital Termostat'ın detaylı teknik özellikleri aşağıda listelenmiştir.

• Model: W3230 (24V DC Versiyon)
• Çalışma Gerilimi: 24V DC (±10%)
• Röle Çıkış Kapasitesi: 10A, 24V DC
• Sıcaklık Ölçüm Aralığı: -50°C ~ 110°C
• Sıcaklık Kontrol Aralığı: -50°C ~ 110°C
• Sıcaklık Çözünürlüğü: 0.1°C
• Ölçüm Hassasiyeti: ±0.5°C
• Sensör Tipi: NTC (10K @ 25°C)
• Sensör Kablo Uzunluğu: Yaklaşık 1 metre
• Kontrol Modu: Isıtma veya Soğutma (seçilebilir)
• Ekran: Çift dijital gösterge (mevcut sıcaklık ve ayar değeri)

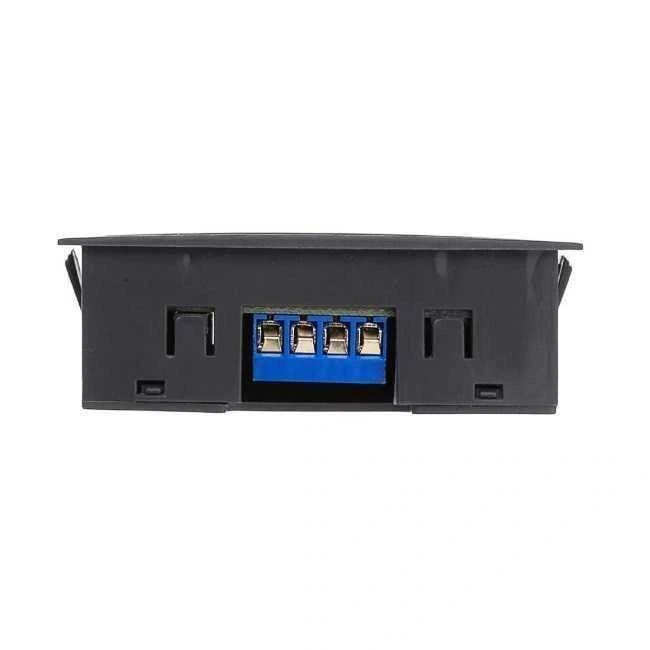

• Bağlantı Tipi: Vidalı terminal bloğu
• Histerezis (Fark) Aralığı: 0.1°C ~ 15°C (ayarlanabilir)
• Kalibrasyon Aralığı: ±7°C
• Gecikme Koruma Fonksiyonu: 1-10 dakika (ayarlanabilir)
• Sıcaklık Birim Seçeneği: °C / °F (değiştirilebilir)
• Çalışma Sıcaklığı: -10°C ~ 60°C
• Depolama Sıcaklığı: -20°C ~ 70°C
• Çalışma Nemi: ≤85% RH (yoğuşmasız)

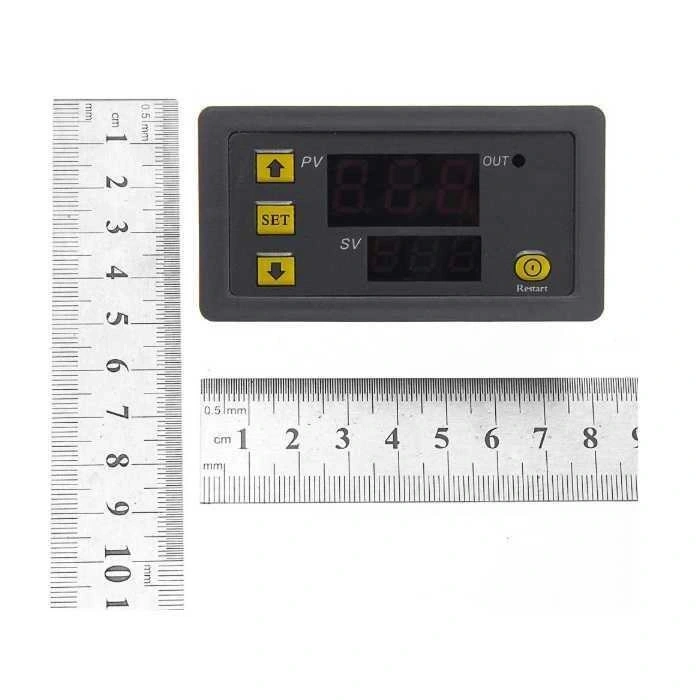

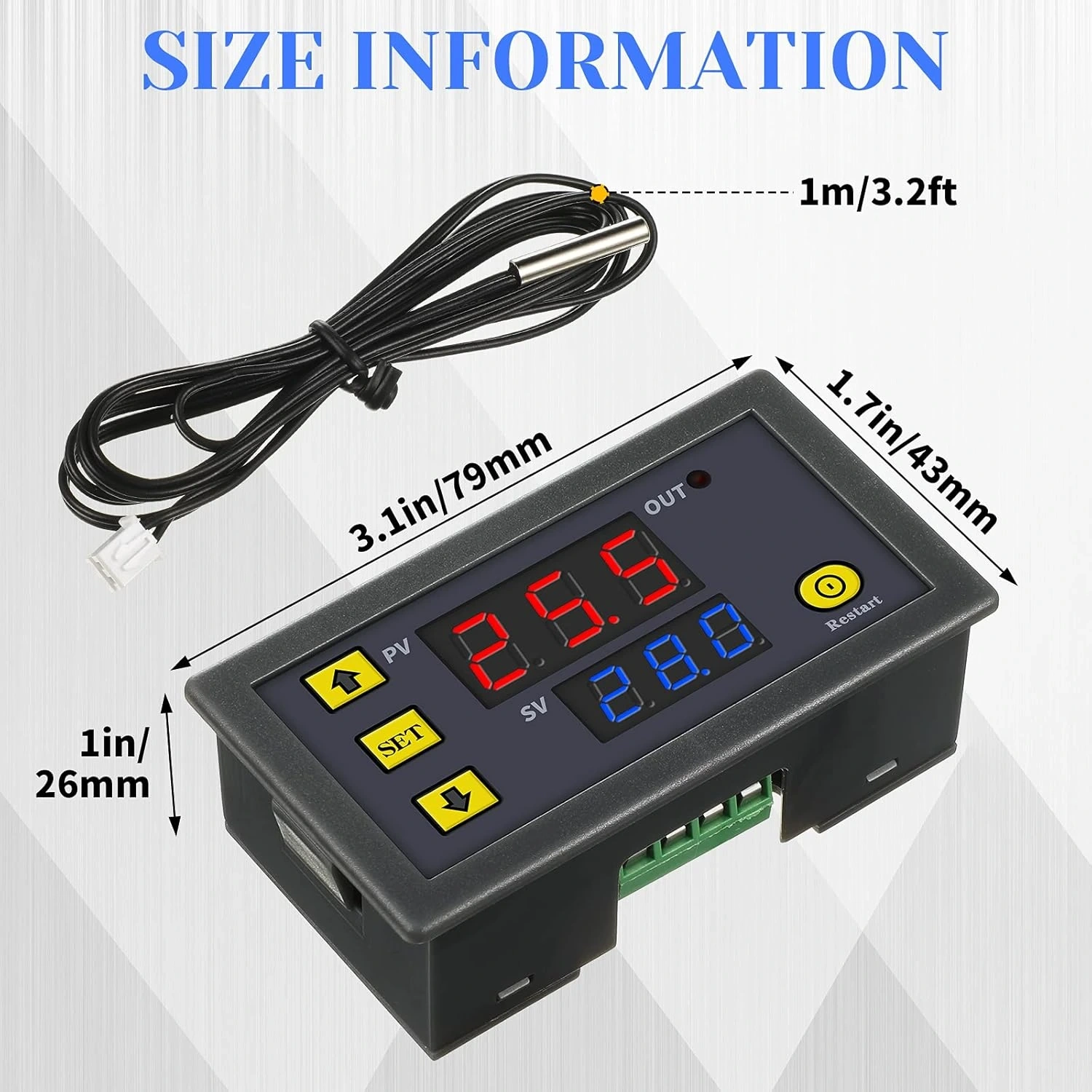

• Boyutlar: 75 × 34.5 × 85 mm (panel kesim: 71 × 29 mm)
• Montaj Tipi: Panel montajı
• Gövde Malzemesi: ABS plastik (alev geciktirici)
• Ağırlık: Yaklaşık 100g
• Hafıza Fonksiyonu: Elektrik kesintisi durumunda ayarları koruma
• Alarm Fonksiyonu: Sensör hatası alarmı
• Güç Tüketimi: <1.5W
• Röle Tipi: SPDT (tek kutuplu çift yönlü)
• Röle Ömrü: >100,000 açma/kapama döngüsü
• Gösterge Rengi: Kırmızı (üst) ve Yeşil (alt)
• Koruma Sınıfı: IP20 (ön panel)
• DC Polarite Koruması: Var

Kullanım Alanları

W3230 24V DC Röle Çıkışlı Dijital Termostat'ın kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Araç ve Mobil Sistemler

• Araç içi soğutucu kontrolü
• Karavan ve tekne ısıtma/soğutma sistemleri
• Araç batarya sıcaklık izleme
• Mobil elektronik ekipman soğutma
• Kamyon soğuk zincir sistemleri

Güneş Enerjisi Sistemleri

• Solar panel sıcaklık kontrolü
• Güneş enerjili su ısıtıcıları
• Off-grid güneş enerji sistemleri
• Batarya bankası sıcaklık yönetimi
• Solar kurutucular ve ısıtıcılar

Endüstriyel DC Uygulamaları

• Hassas sıcaklık kontrollü DC sistemler
• Otomasyon ekipmanları
• Uzak alan izleme istasyonları
• İşlem kontrol sistemleri
• Laboratuvar test ekipmanları

Hobi ve DIY Projeleri

• Peltier tabanlı soğutma projeleri
• Küçük kuluçka makineleri
• DIY teraryum kontrol sistemleri
• 3D yazıcı sıcaklık kontrolü
• Taşınabilir buzdolabı dönüşümleri

Tarım ve Hayvancılık

• Uzak bölge sera sistemleri
• Batarya destekli kümes ısıtma
• Taşınabilir fide yetiştirme üniteleri
• Hayvan taşıma sistemleri
• Arazi şartlarında soğutma kontrolü

Avantajlar ve Özellikler

W3230 24V DC Röle Çıkışlı Dijital Termostat'ın sağladığı avantajlar ve öne çıkan özellikleri.

• DC Güç Kaynağı: 24V DC ile batarya sistemlerinde kullanım imkanı
• Düşük Güç Tüketimi: 1.5W'dan az güç gereksinimi
• Çift Ekran: Mevcut ve hedef sıcaklığı aynı anda gösterme
• Yüksek Akım Kapasitesi: 10A röle ile güçlü cihazları kontrol edebilme
• Kompakt Boyut: Panel montajı ile alan tasarrufu
• Çift Fonksiyon: Isıtma veya soğutma modunda çalışabilme
• Polarite Koruması: Ters bağlantıya karşı koruma
• Ayarlanabilir Histerezis: Optimum açma-kapama kontrolü
• Kalibrasyon İmkanı: Sensör değerini ayarlayabilme özelliği
• Mobil Sistemlere Uygunluk: Taşınabilir ve sahada kullanım imkanı

Kullanım Kılavuzu

W3230 24V DC Röle Çıkışlı Dijital Termostat'ın doğru ve verimli kullanımı için adımlar.

Temel Kurulum ve Bağlantı:

• Panel üzerinde 71 × 29 mm ölçülerinde montaj kesimi yapın
• Termostatı kesim yerine yerleştirip tutturma klipsleri ile sabitleyin
• Elektrik bağlantılarını terminal şemasına göre yapın:
  • 24V DC Giriş: + ve - terminallerine (polariteye dikkat edin)
  • Yük Bağlantısı: NO (Normalde Açık), COM (Ortak) ve NC (Normalde Kapalı) uçlarına
  • Sensör: Sensör terminallerine (polarite önemli değil)
• Sensörü kontrol edilecek ortama yerleştirin
• Tüm bağlantıları kontrol ettikten sonra güç verin

Temel Sıcaklık Ayarı:

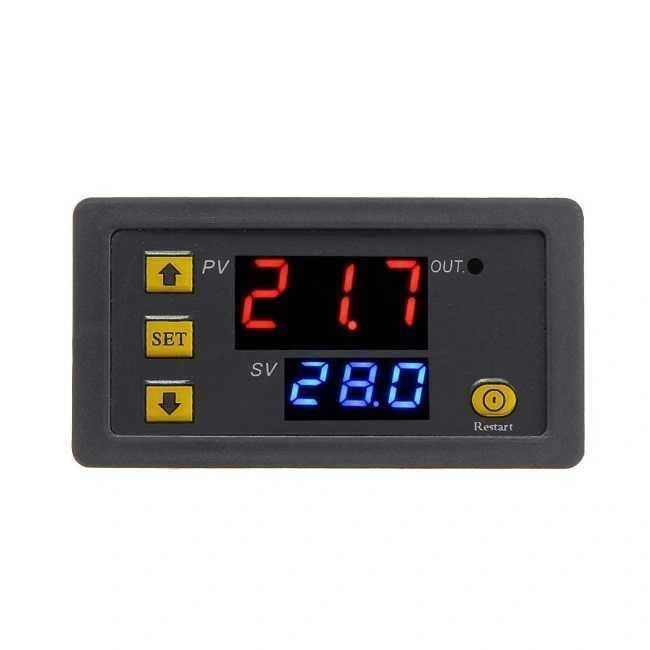

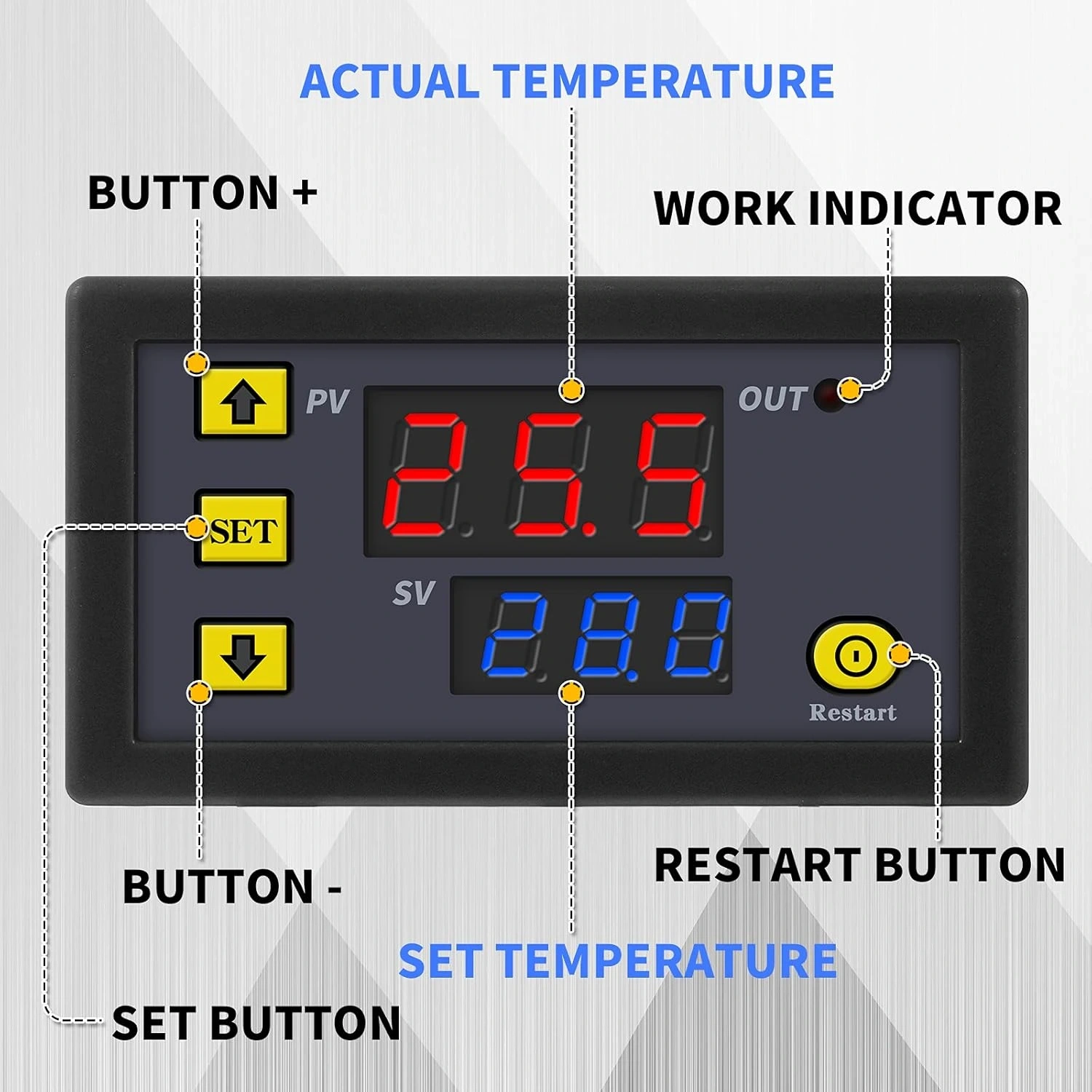

• Cihaz açıldığında üst ekranda mevcut sıcaklık, alt ekranda ayar değeri görünür
• Hedef sıcaklığı ayarlamak için "?" ve "?" düğmelerini kullanın
• Ayar değerini onaylamak için "SET" düğmesine basın veya 5 saniye bekleyin
• Röle çalışma durumu, ekran üzerindeki gösterge ışığı ile izlenebilir

Gelişmiş Parametre Ayarları:

• "SET" düğmesine 3-5 saniye basılı tutun, parametre menüsüne gireceksiniz
• İlk parametre kodu (genellikle P0) görüntülenecektir
• "SET" düğmesine basarak ilgili parametrenin değerini görüntüleyin
• "?" ve "?" düğmeleriyle değeri ayarlayın
• "SET" düğmesine tekrar basarak değeri kaydedin ve sonraki parametreye geçin
• Temel parametre ayarları:
  • P0: Çalışma modu (0=soğutma, 1=ısıtma)
  • P1: Histerezis değeri (0.1-15°C)
  • P2: Üst sıcaklık limit değeri
  • P3: Alt sıcaklık limit değeri
  • P4: Sıcaklık kalibrasyonu (±7°C)
  • P5: Gecikme süresi (1-10 dakika)
  • P6: Sıcaklık birimi (0=°C, 1=°F)
• Tüm parametreleri ayarladıktan sonra "SET" düğmesine 3-5 saniye basarak çıkış yapın veya 10 saniye bekleyin

Hata Kodları ve Anlamları:

• "---" : Sensör bağlantısı yok veya arızalı
• "LLL" : Ölçülen sıcaklık alt limit değerinin altında
• "HHH" : Ölçülen sıcaklık üst limit değerinin üstünde

Sorun Giderme ve İpuçları

W3230 24V DC Röle Çıkışlı Dijital Termostat kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Cihaz Açılmıyor: DC güç kaynağını ve polariteyi kontrol edin
• Ekran Soluk Görünüyor: Voltaj seviyesini kontrol edin, 24V'un altında olabilir
• Sensör Hatası (---): Sensör bağlantılarını kontrol edin
• Yanlış Sıcaklık Okuması: P4 parametresi ile kalibrasyon yapın
• Röle Çalışmıyor: Kontrol modunu (P0) ve röle bağlantılarını doğrulayın

Verimli Kullanım İçin İpuçları

• Batarya ömrünü uzatmak için ekran parlaklığını düşürün (mümkünse)
• Uzun süreli batarya kullanımında histerezis değerini biraz yükseltin (1-2°C)
• Sensörü rüzgar ve direkt güneş ışığından koruyun
• Batarya seviyesini düzenli kontrol edin, düşük voltaj çalışma performansını etkileyebilir
• DC kaynaklarda, voltaj regülatörü kullanarak stabil 24V sağlayın

Bakım ve Koruma

• Terminal bağlantılarını düzenli olarak kontrol edin, gevşek bağlantılar ısınmaya neden olabilir
• Sensör kablosunu düzenli olarak hasar kontrolü için inceleyin
• Cihazı nemden ve aşırı tozdan koruyun
• Ön paneli yumuşak, kuru bir bezle temizleyin, kimyasal temizleyiciler kullanmayın
• Uzun süre kullanılmayacaksa, batarya bağlantısını kesin

Paket İçeriği

• W3230 24V DC Röle Çıkışlı Dijital Termostat Sıcaklık Kontrol Cihazı
