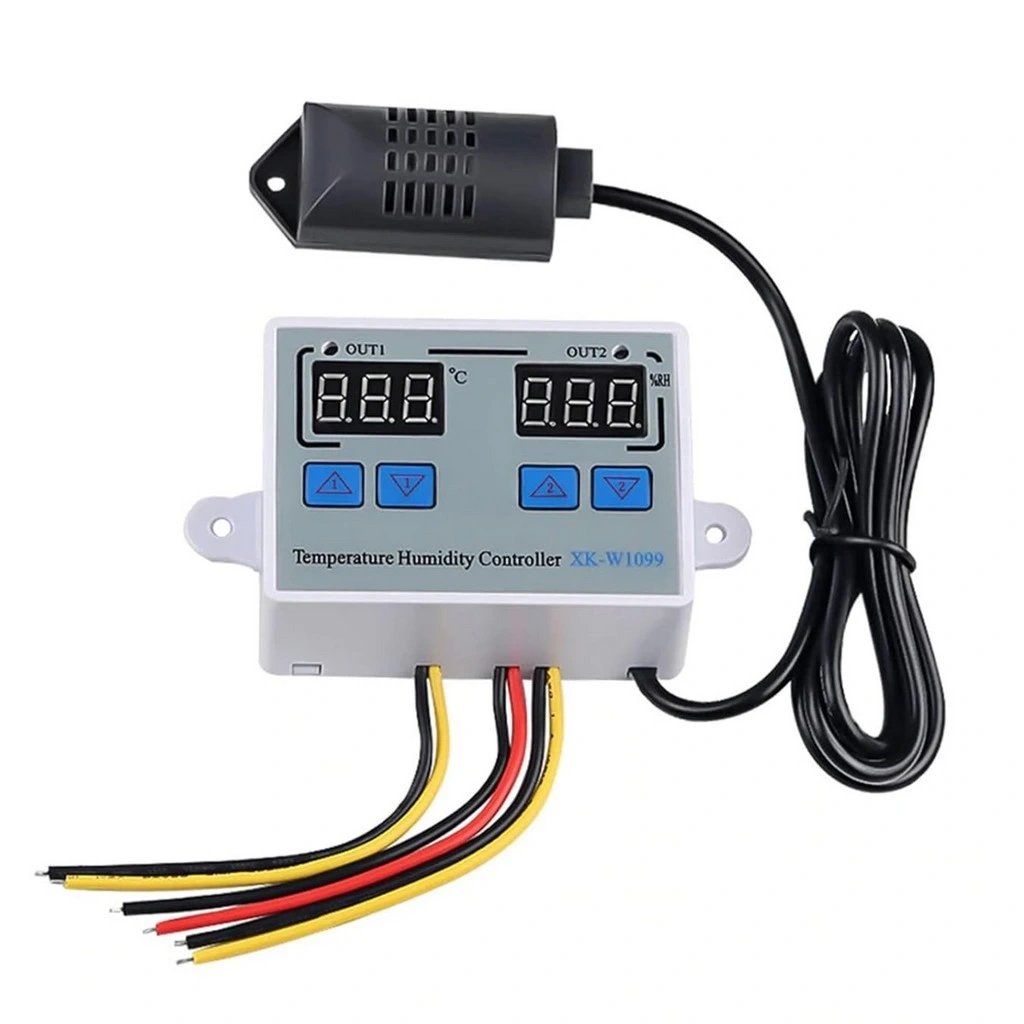

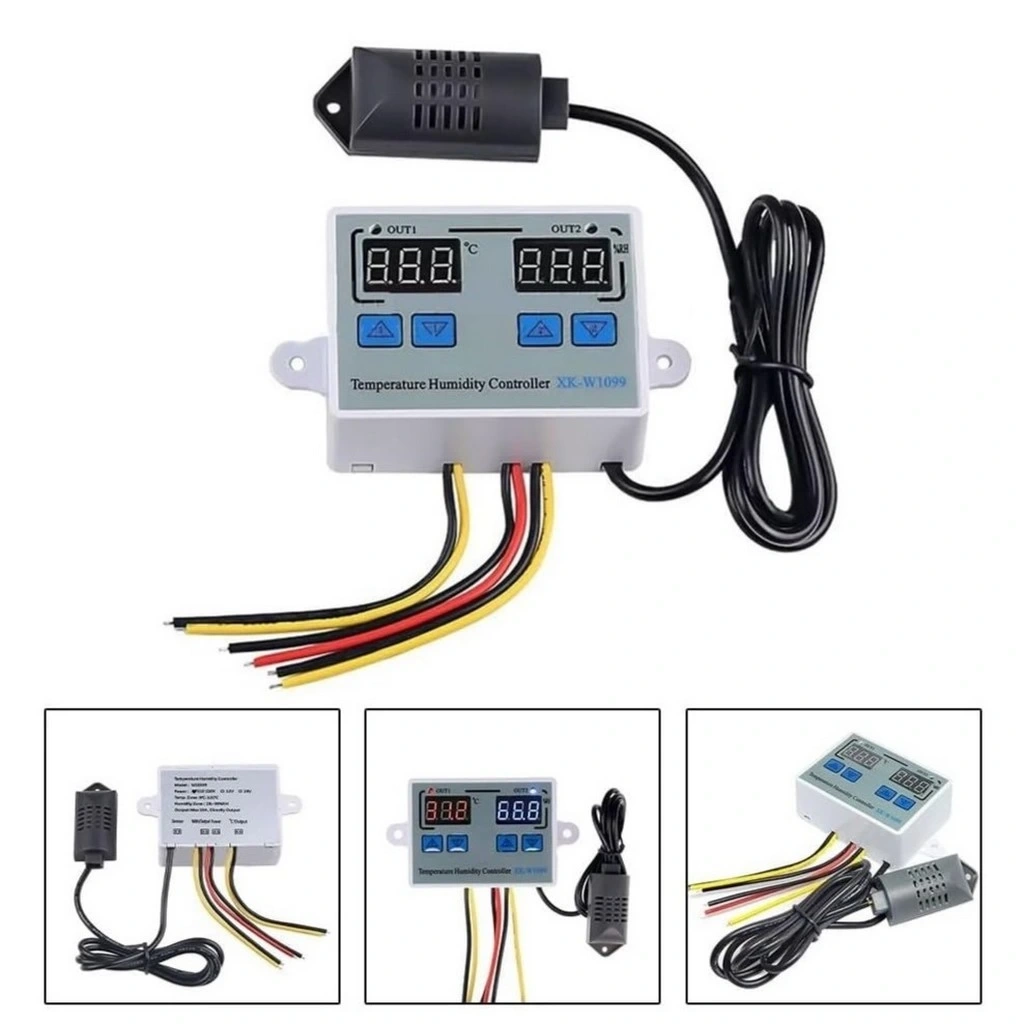

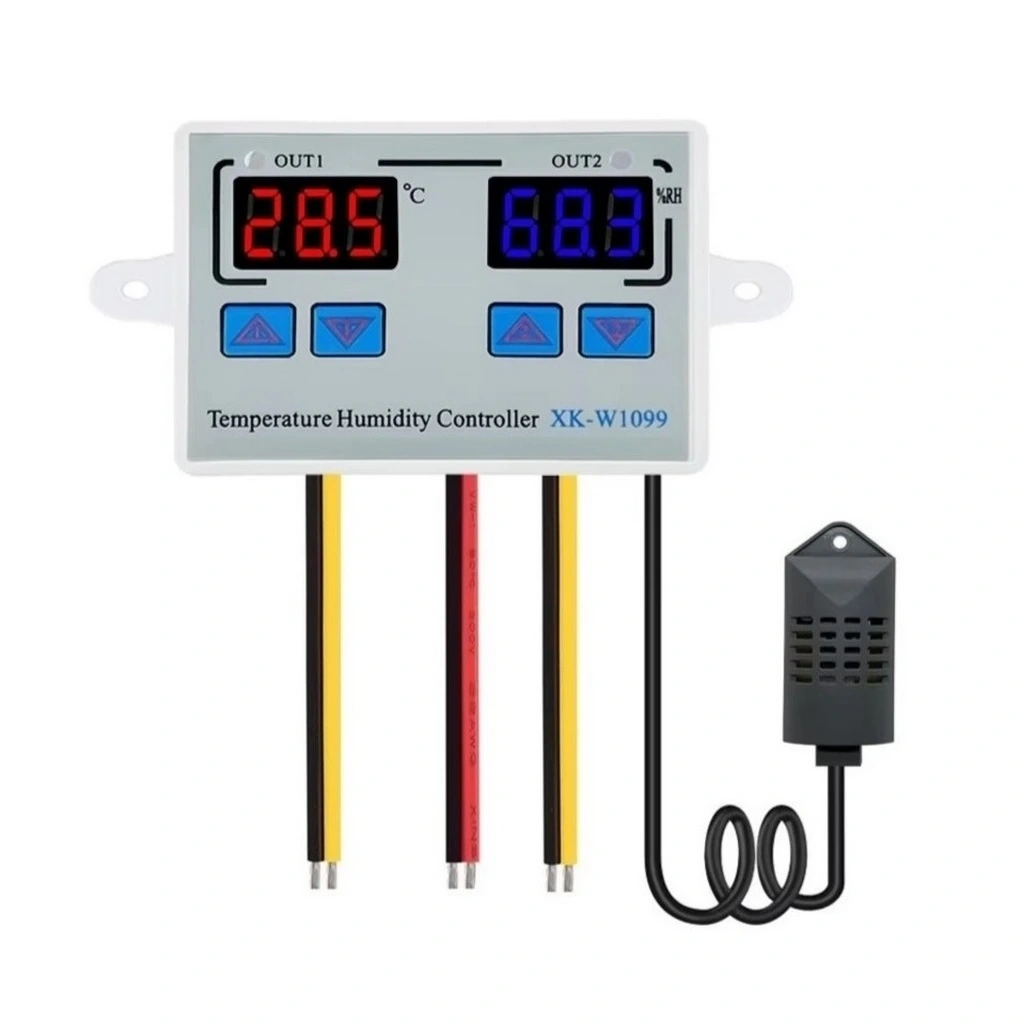

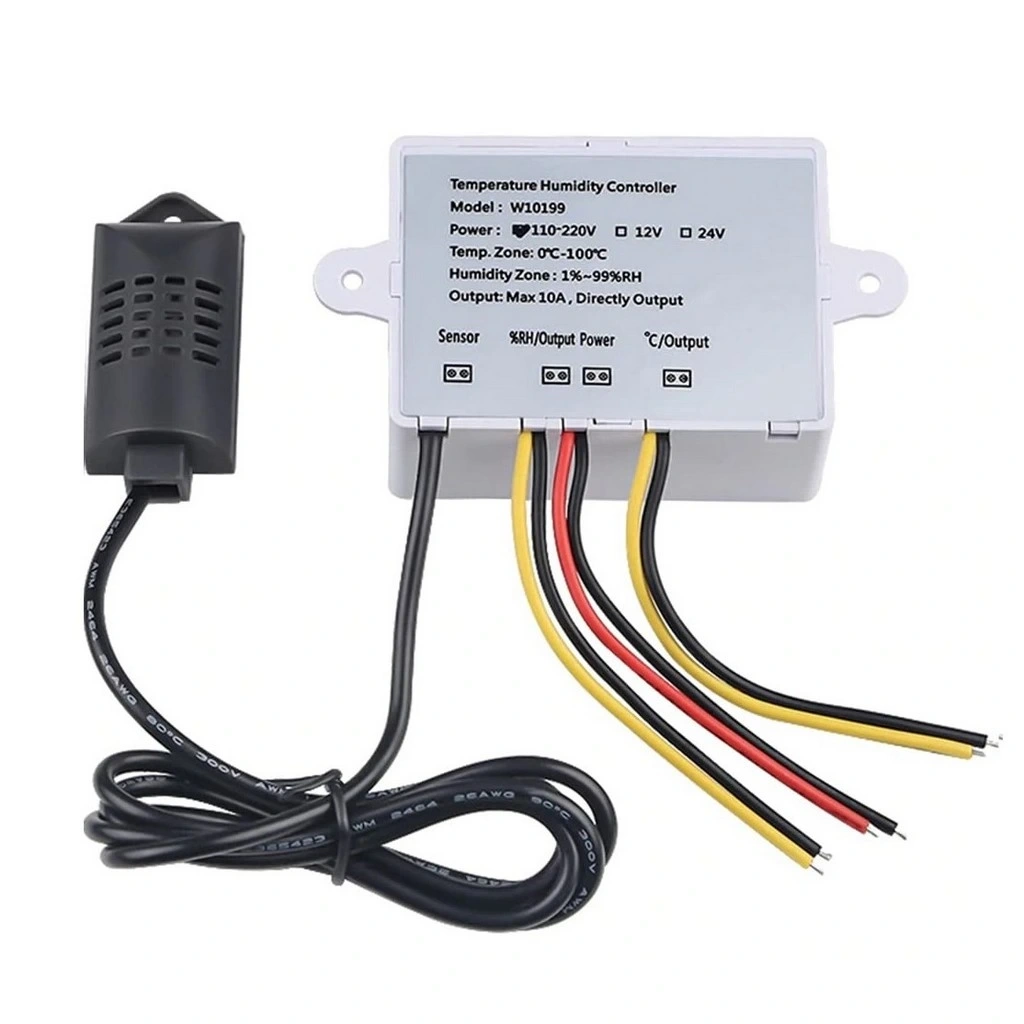

XK-W1099 220V Sıcaklık ve Nem Ölçer Ekranlı Termostat - Röle Modülü

XK-W1099 220V Sıcaklık ve Nem Ölçer Ekranlı Termostat Röle Modülü

XK-W1099 Sıcaklık ve Nem Ölçer Ekranlı Termostat Röle Modülü, hem sıcaklık hem nem değerlerini hassas şekilde ölçen ve kontrol eden çok fonksiyonlu bir cihazdır. 220V AC besleme voltajı ile çalışan bu termostat, geniş LCD ekranı sayesinde ortam sıcaklığını, nem seviyesini ve ayarlanmış değerleri aynı anda gösterebilir. Mikro işlemci kontrollü tasarımı ile yüksek doğrulukta ölçüm ve kontrol olanağı sunar.

Bu ölçüm ve test aleti, geniş sıcaklık (-50°C ile +110°C) ve nem (%1-%99) ölçüm aralıklarında çalışabilir. İki bağımsız röle çıkışı ile hem sıcaklık hem de nem parametrelerine bağlı olarak farklı cihazları kontrol edebilirsiniz. Kullanıcı dostu arayüzü ve programlanabilir yapısı sayesinde, soğutma, ısıtma, nemlendirme veya nem alma işlevleri için ayrı ayrı ayarlanabilir. Bu esneklik, cihazın çok çeşitli uygulamalarda kullanılabilmesini sağlar.

Kompakt boyutlara sahip bu sıcaklık ve nem ölçer, panel montaj tasarımı ile kontrol panellerine kolaylıkla entegre edilebilir. Her bir röle için 10A yük kapasitesi, endüstriyel cihazların doğrudan kontrolü için yeterli güç sağlar. Ayarlanabilir histerezis değeri (diferansiyel), sıcaklık ve nem kontrolünün hassasiyetini belirlemenize olanak tanır. Sensör kalibrasyon özelliği sayesinde, ölçüm değerlerini daha doğru hale getirebilirsiniz.

XK-W1099 Termostat Röle Modülü, alarm fonksiyonu ile belirlenen sıcaklık veya nem değerleri aşıldığında uyarı verir. Elektrik kesintilerinden sonra bile ayarlarınızı koruyan hafıza özelliği, sistem güvenilirliğini artırır. Su geçirmez ön paneli (IP65) sayesinde nemli ortamlarda bile güvenle kullanılabilir. Üç düğmeli basit kullanıcı arayüzü, karmaşık parametre ayarlarını kolaylaştırır.

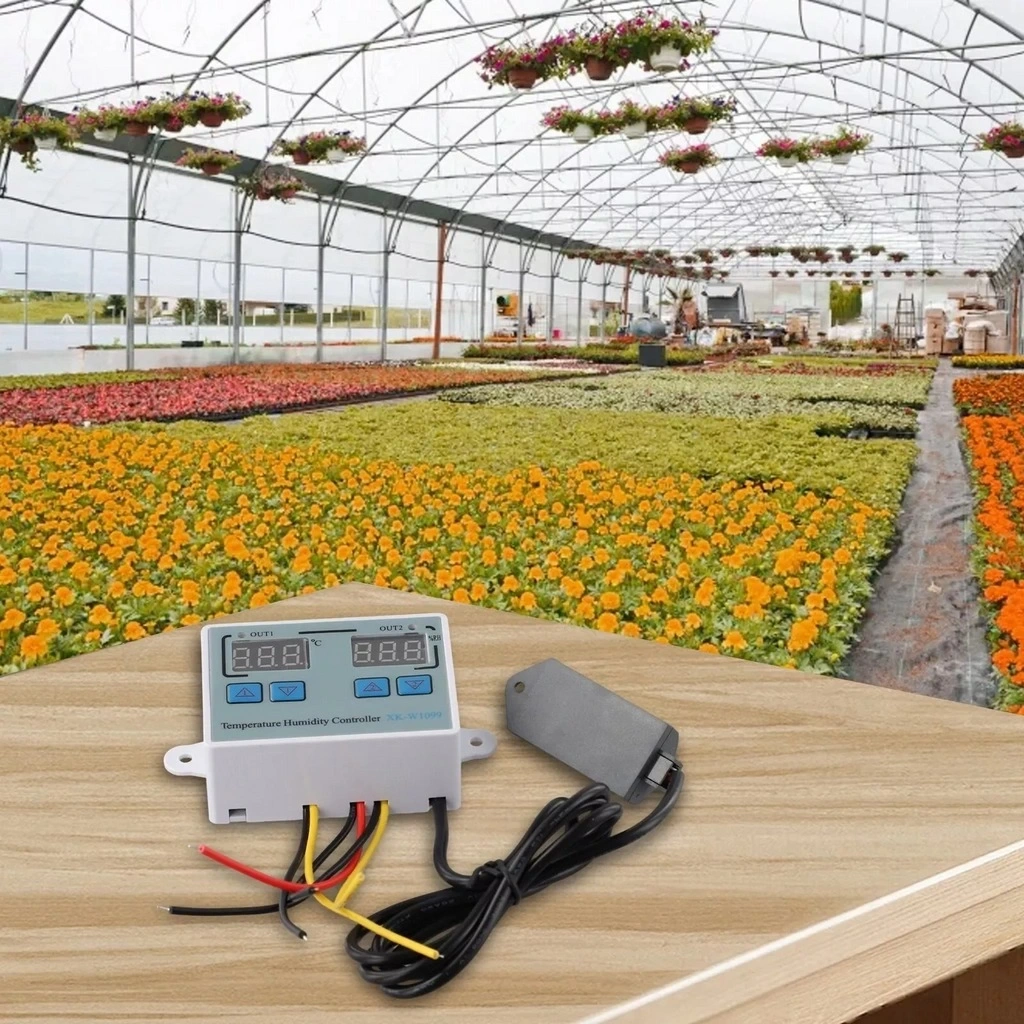

Kuluçka makineleri, seralar, soğuk depolar, iklimlendirme sistemleri, fermantasyon odaları ve endüstriyel ortamlarda ideal olan bu cihaz, yüksek güvenilirlik, hassas ölçüm ve kolay kullanım özellikleriyle öne çıkar. Çok amaçlı kullanımı, kompakt tasarımı ve uygun fiyatıyla sıcaklık-nem kontrolü gerektiren her türlü projede tercih edilen bir üründür. Sensör bağlantı noktaları, güç girişi ve röle çıkışları için arka panelde bulunan vidalı terminaller, kurulumu ve bağlantıyı kolaylaştırır.

Teknik Özellikler

XK-W1099 220V Sıcaklık ve Nem Ölçer Ekranlı Termostat Röle Modülü'nün detaylı teknik özellikleri aşağıda listelenmiştir.

• Model: XK-W1099.
• Çalışma Gerilimi: 220V AC (±15%), 50/60Hz,
• Güç Tüketimi: <3W
• Ekran: LCD (Sıvı Kristal Ekran), mavi arka ışıklı
• Sıcaklık Ölçüm Aralığı: -50°C ~ +110°C
• Sıcaklık Ölçüm Doğruluğu: ±0.5°C
• Nem Ölçüm Aralığı: 1% ~ 99% RH
• Nem Ölçüm Doğruluğu: ±3% RH (20%-80% RH aralığında)
• Sensör Tipi:
  • Sıcaklık: NTC termistör (10K/3950)
  • Nem: Kapasitif nem sensörü
• Sensör Kablo Uzunluğu: 1 metre (standart)
• Röle Çıkışları: 2 adet (sıcaklık ve nem için ayrı)
• Röle Kontak Kapasitesi: 10A/220V AC (her röle için)
• Kontrol Modları:
  • Isıtma (Heating)
  • Soğutma (Cooling)
  • Nemlendirme (Humidification)
  • Nem Alma (Dehumidification)
• Histerezis Aralığı: 0.5°C ~ 15°C (sıcaklık için), 1% ~ 15% (nem için)
• Kalibrasyon Aralığı: ±10°C (sıcaklık), ±10% (nem)
• Gecikme Koruma: 0-10 dakika (ayarlanabilir)
• Sıcaklık ve Nem Alarm Fonksiyonu: Var

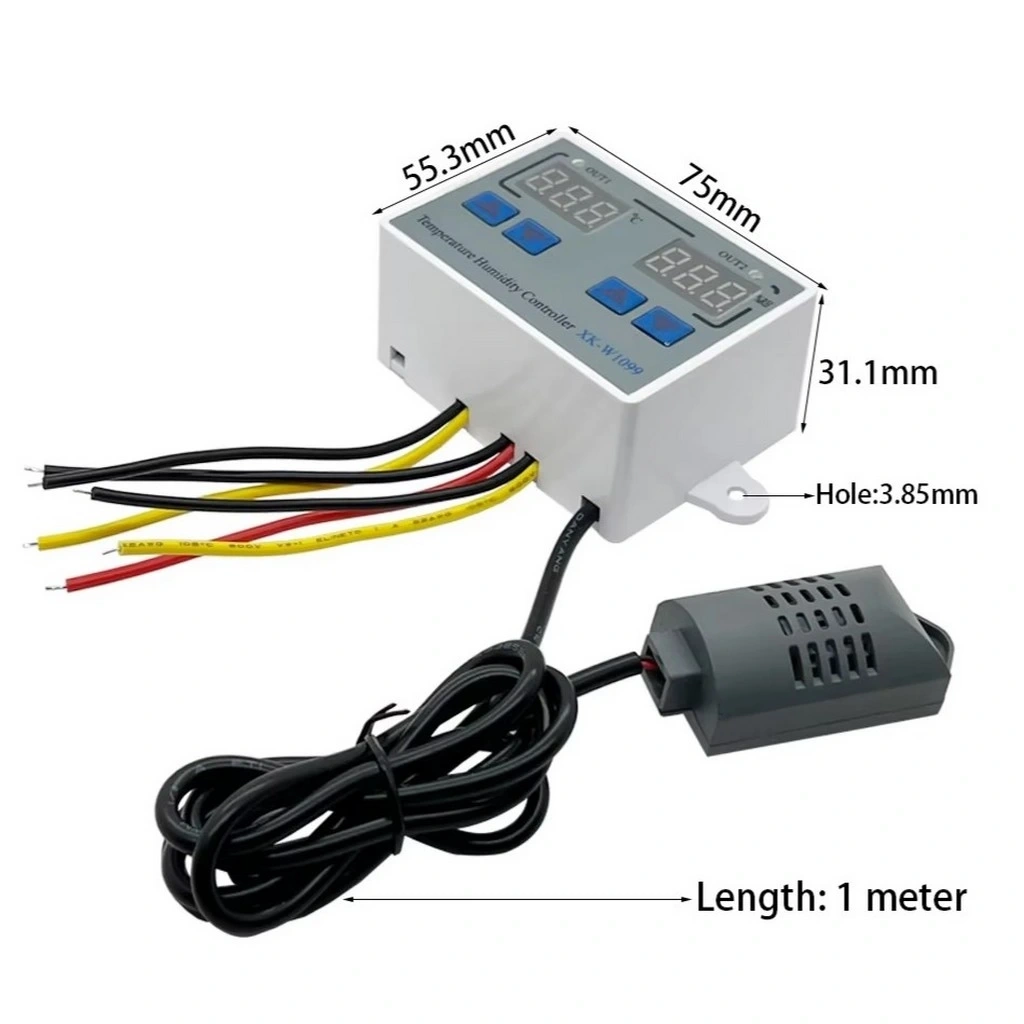

• Ön Panel Boyutları: 75mm × 34.5mm
• Montaj Delik Boyutu: 71mm × 29mm
• Montaj Derinliği: 70mm
• Çalışma Ortamı:
  • Sıcaklık: -10°C ~ 60°C
  • Nem: 10% ~ 90% RH (yoğuşmasız)
• Ön Panel Koruma Sınıfı: IP65 (su geçirmez)
• Gövde Malzemesi: ABS plastik (alev geciktirici)
• Ağırlık: Yaklaşık 120g
• Bellek Özelliği: Elektrik kesintisinde ayarları koruma

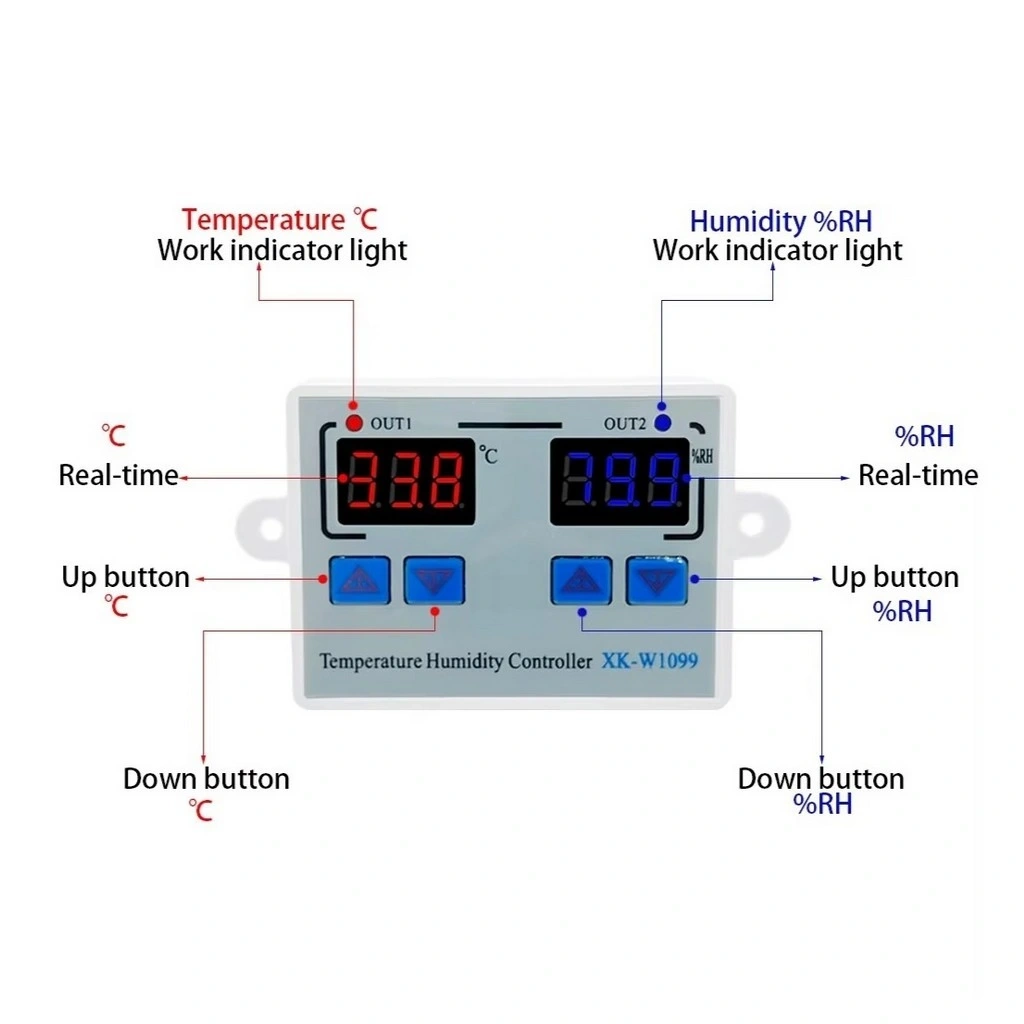

• Kullanıcı Arabirimi: 3 düğmeli ön panel kontrolü
• Terminal Bağlantısı: Vidalı klemens tipi
• Kablo Giriş Çapı: Maksimum 2.5mm²
• Sertifikalar: CE, RoHS
• Alarm Göstergesi: LCD ekranda görsel uyarı ve opsiyonel sesli uyarı
• Ekran Çözünürlüğü: 0.1°C, 1% RH
• Örnekleme Süresi: 0.5 saniye
• Ölçüm Güncellemesi: 1 saniye
• Saat Formatı: 24 saat (seçili modeller)
• Veri Kayıt Kapasitesi: Sadece anlık değerler (veri kaydı yok)

Kullanım Alanları

XK-W1099 220V Sıcaklık ve Nem Ölçer Ekranlı Termostat Röle Modülü'nün kullanılabileceği çeşitli alanlar ve uygulamalar.

Tarım ve Hayvancılık

• Sera sıcaklık ve nem kontrolü
• Kuluçka makineleri
• Tavuk kümesleri ve ahırlar
• Mantar yetiştirme odaları
• Tarımsal depolama tesisleri

Gıda İşleme ve Saklama

• Şarap mahzenleri
• Fermentasyon kontrol sistemleri
• Peynir olgunlaştırma odaları
• Kurutma sistemleri
• Soğuk depolar ve buzdolapları

Endüstriyel Uygulamalar

• Tekstil üretim tesisleri
• Ahşap kurutma prosesleri
• Elektronik üretim ortamları
• Laboratuvar ortam kontrolü
• Baskı ve matbaa sistemleri

HVAC Sistemleri

• Isıtma ve soğutma sistemleri kontrolü
• Nem kontrol sistemleri
• Klima ve havalandırma otomasyonu
• Enerji tasarruf sistemleri
• Akıllı ev iklim kontrolü

Özel Uygulamalar

• Akvaryum sistemleri
• Teraryum kontrol üniteleri
• Sanat eserleri ve koleksiyon koruma ortamları
• Müzik enstrümanları saklama odaları
• Sürüngen barınakları

Hobi ve DIY Projeleri

• Ev tipi fermentasyon sistemleri
• Mini seralar
• DIY kuluçka makineleri
• Ev bitki yetiştirme sistemleri
• Küçük ölçekli mantar yetiştirme üniteleri

Avantajlar ve Özellikler

XK-W1099 220V Sıcaklık ve Nem Ölçer Ekranlı Termostat Röle Modülü'nün sağladığı avantajlar ve özellikler.

• Çift Parametre Kontrolü: Hem sıcaklık hem nemi aynı cihazla ölçme ve kontrol etme
• Geniş Ölçüm Aralığı: -50°C ile +110°C arası sıcaklık ve %1-%99 nem ölçümü
• Yüksek Hassasiyet: ±0.5°C sıcaklık ve ±3% nem ölçüm doğruluğu
• İki Bağımsız Röle: Isıtma/soğutma ve nemlendirme/nem alma işlevleri için ayrı kontrol
• Çoklu Çalışma Modları: Isıtma, soğutma, nemlendirme ve nem alma modları
• Geniş LCD Ekran: Tüm parametreleri aynı anda görüntüleme imkanı
• Ayarlanabilir Histerezis: Hassas kontrol için diferansiyel değer ayarlama
• Kompresör Koruma: Kısa döngü koruması ile ekipman ömrünü uzatma
• Kalibrasyon Özelliği: Hem sıcaklık hem nem sensörlerini kalibre edebilme
• Alarm Fonksiyonu: Limit değerler aşıldığında görsel ve sesli uyarı
• Su Geçirmez Panel: IP65 koruma sınıfı ile nemli ortamlarda güvenli kullanım
• Panel Montaj Tasarımı: Standart 71×29mm açıklıkla kolay montaj
• Hafıza Fonksiyonu: Elektrik kesintilerinde ayarları koruma özelliği
• Yüksek Yük Kapasitesi: Her röle için 10A/220V taşıma kapasitesi
• Basit Kullanıcı Arayüzü: Üç düğme ile kolay programlama ve ayar

Kurulum ve Kullanım Rehberi

XK-W1099 220V Sıcaklık ve Nem Ölçer Ekranlı Termostat Röle Modülü'nün doğru kurulumu ve kullanımı için rehber.

Montaj ve Bağlantı Adımları:

• Panel Montajı:
  • 71mm × 29mm boyutlarında dikdörtgen bir delik açın
  • Cihazı ön taraftan panel deliğine yerleştirin
  • Cihazla birlikte gelen montaj klipslerini kullanarak arka taraftan sabitleyin
  • Sıkma işlemini aşırı kuvvet uygulamadan yapın

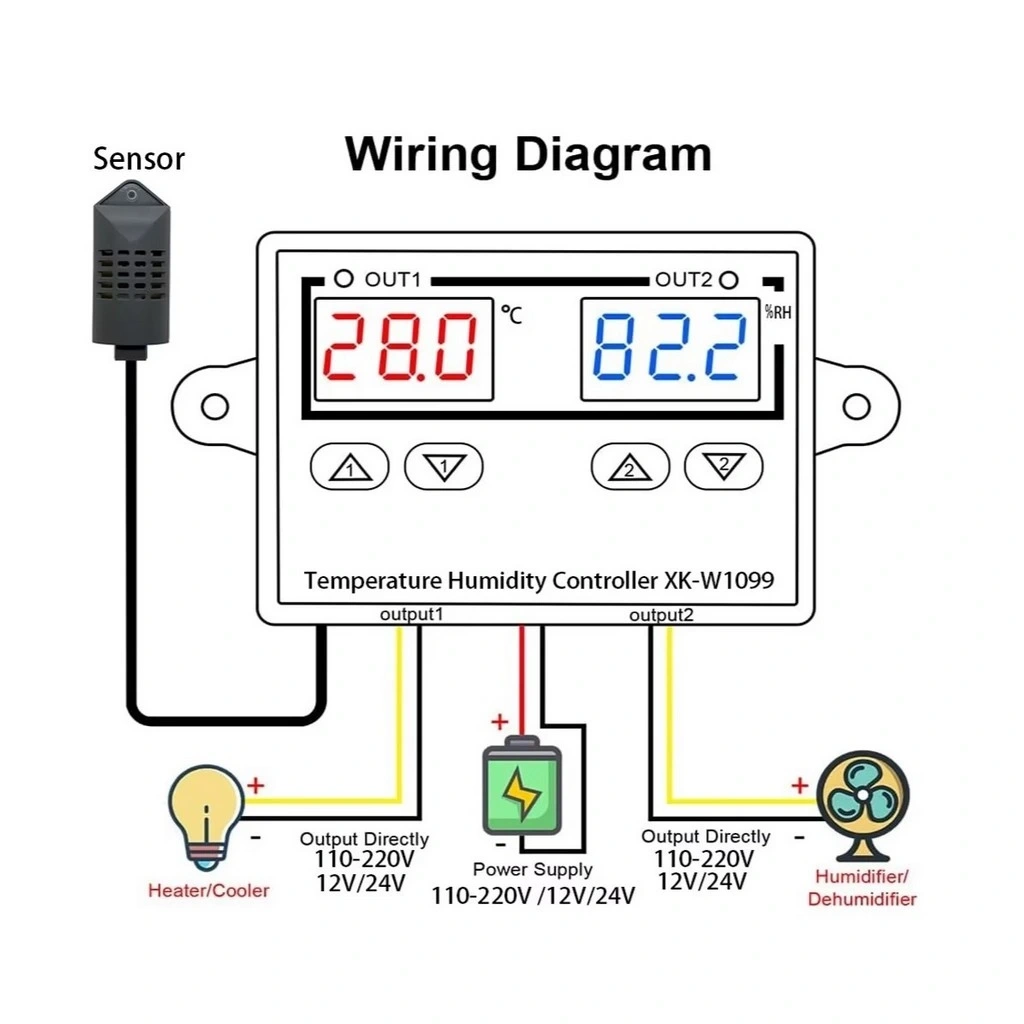

• Elektrik Bağlantıları:
  • Tüm bağlantıları yapmadan önce elektriği kesin
  • Güç kaynağını (220V AC) ilgili terminallere bağlayın
  • Sıcaklık/nem sensörünü uygun terminallere bağlayın (polarite önemli değildir)
  • Birinci röleye (sıcaklık kontrolü için) kontrol edilecek cihazı bağlayın
  • İkinci röleye (nem kontrolü için) kontrol edilecek cihazı bağlayın
  • Terminal vidalarını iyice sıkarak gevşek bağlantı olmadığından emin olun
• Sensör Yerleşimi:
  • Sensörü ortamın ortalama sıcaklık ve nemini temsil eden bir yere yerleştirin
  • Doğrudan ısı veya nem kaynağına yakın olmamasına dikkat edin
  • Hava sirkülasyonunun iyi olduğu bir nokta seçin
  • Sensörü doğrudan güneş ışığından ve su sıçramasından koruyun
  • Sensör kablosunu güç kablolarından uzak tutun

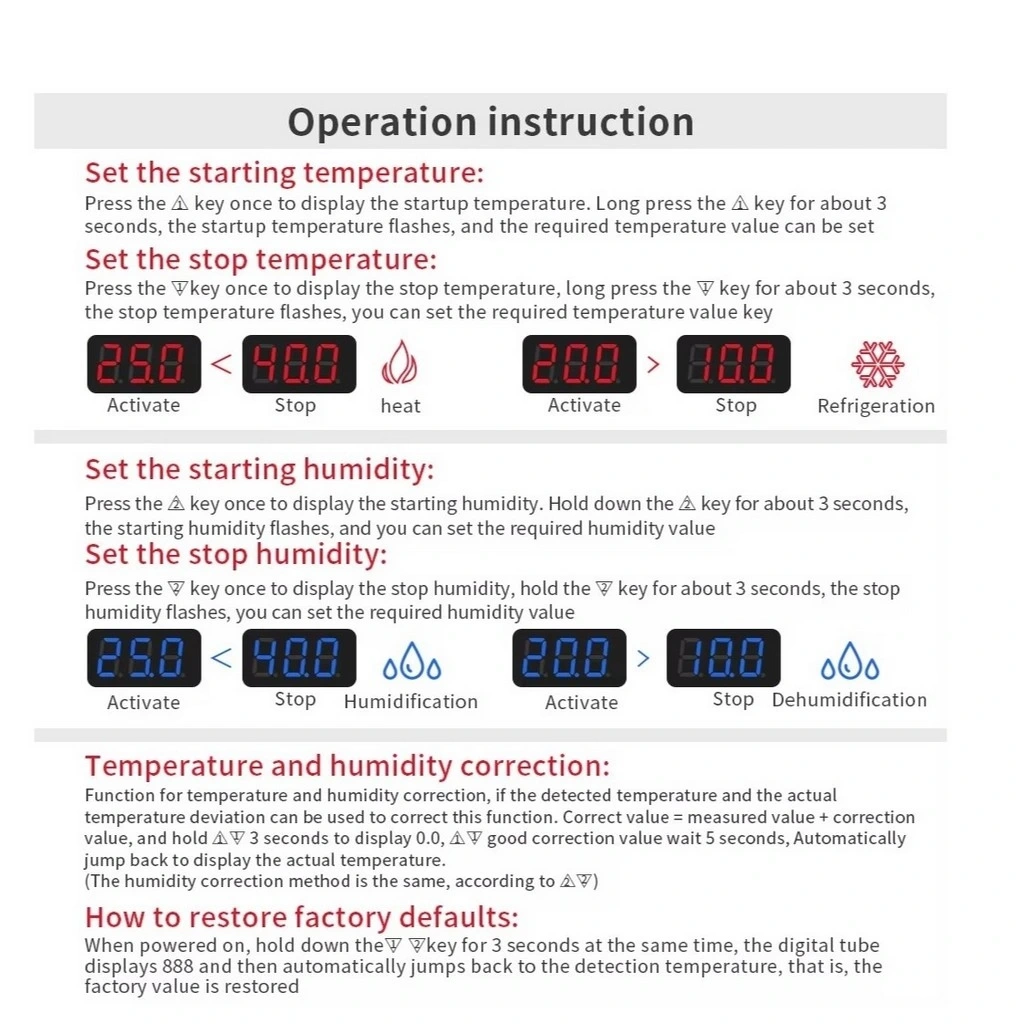

Temel Ayarlar ve Programlama:

• Cihazı Açma ve Temel Navigasyon:
  • Güç bağlantısını yaptıktan sonra cihaz otomatik olarak açılacaktır
  • SET, yukarı ok ve aşağı ok düğmeleri ile menülerde gezinin
  • SET düğmesine kısa basış: Ayar değerlerini gösterir
  • SET düğmesine uzun basış (3 saniye): Parametre menüsüne girer
  • Yukarı/aşağı ok tuşları: Değerleri artırır/azaltır
• Sıcaklık Ayarı:
  • SET düğmesine kısa basın, sıcaklık ayar değeri yanıp sönecektir
  • Yukarı/aşağı ok tuşlarıyla istenen sıcaklık değerini ayarlayın
  • SET düğmesine tekrar basarak nem ayarına geçin
  • Ayarları tamamlamak için bir kez daha SET düğmesine basın
• Nem Ayarı:
  • Sıcaklık ayarından sonra SET düğmesine basın, nem ayar değeri yanıp sönecektir
  • Yukarı/aşağı ok tuşlarıyla istenen nem değerini ayarlayın
  • SET düğmesine basarak ayarları tamamlayın
• Parametre Ayarları:
  • SET düğmesini 3 saniye basılı tutun, parametre menüsü açılacaktır
  • İlk parametre "HC" (Isıtma/Soğutma modu) görünecektir
  • SET düğmesine basarak parametre değerini görüntüleyin
  • Yukarı/aşağı ok tuşlarıyla değeri değiştirin
  • SET düğmesine basarak değişikliği onaylayın
  • Yukarı/aşağı ok tuşlarıyla diğer parametrelere geçiş yapın

Önemli Parametreler ve Ayarları:

• HC (Isıtma/Soğutma Modu):
  • H: Isıtma modu (sıcaklık düştüğünde röle aktif olur)
  • C: Soğutma modu (sıcaklık yükseldiğinde röle aktif olur)
• HU (Nemlendirme/Nem Alma Modu):
  • H: Nemlendirme modu (nem düştüğünde röle aktif olur)
  • C: Nem alma modu (nem yükseldiğinde röle aktif olur)
• d1 (Sıcaklık Histerezisi):
  • Sıcaklık kontrolünde açma-kapama aralığı (0.5°C - 15°C)
  • Örnek: 2.0 değeri, ayarlanan sıcaklığın ±2°C aralığında kontrol sağlar
• d2 (Nem Histerezisi):
  • Nem kontrolünde açma-kapama aralığı (1% - 15%)
  • Örnek: 5 değeri, ayarlanan nemin ±5% aralığında kontrol sağlar
• CA (Sıcaklık Kalibrasyonu):
  • Sıcaklık ölçümünü kalibre etmek için ±10°C aralığında değer
  • Pozitif değer: Ölçüm değerine eklenir
  • Negatif değer: Ölçüm değerinden çıkarılır
• CB (Nem Kalibrasyonu):
  • Nem ölçümünü kalibre etmek için ±10% aralığında değer
  • Pozitif değer: Ölçüm değerine eklenir
  • Negatif değer: Ölçüm değerinden çıkarılır
• PT (Kompresör Koruma Gecikmesi):
  • Soğutma modunda kompresörü korumak için gerekli gecikme süresi (dakika)
  • 0-10 dakika arasında ayarlanabilir
  • Kompresörlü sistemlerde en az 3 dakika önerilir
• AH (Yüksek Sıcaklık Alarmı):
  • Sıcaklık bu değeri aştığında alarm devreye girer
  • Devre dışı bırakmak için maksimum değere ayarlayın
• AL (Düşük Sıcaklık Alarmı):
  • Sıcaklık bu değerin altına düştüğünde alarm devreye girer
  • Devre dışı bırakmak için minimum değere ayarlayın
• HA (Yüksek Nem Alarmı):
  • Nem bu değeri aştığında alarm devreye girer
  • Devre dışı bırakmak için %99 değerine ayarlayın
• LA (Düşük Nem Alarmı):
  • Nem bu değerin altına düştüğünde alarm devreye girer
  • Devre dışı bırakmak için %0 değerine ayarlayın

Kullanım Tavsiyeleri:

• İdeal Histerezis Ayarı:
  • Isıtıcılar için düşük histerezis değeri (0.5-1°C) hassas kontrol sağlar
  • Soğutucular için yüksek histerezis değeri (2-4°C) kompresörü korur
  • Nemlendirme ve nem alma cihazları için %5-8 histerezis uygundur
• Kalibrasyon Yapma:
  • Referans bir termometre ve higrometre kullanarak ölçümleri karşılaştırın
  • Fark varsa CA (sıcaklık) ve CB (nem) parametrelerini ayarlayın
  • Kalibrasyonu çalışma ortamına en yakın şartlarda yapın
• Alarm Ayarları:
  • Kritik uygulamalarda alarm limitlerini güvenli aralıkta tutun
  • Gereksiz alarmları önlemek için limitler arasında yeterli fark bırakın
  • Alarmı devre dışı bırakmak için limitleri ölçüm aralığının dışında ayarlayın
• Yük Kapasitesi:
  • Röleler maksimum 10A yük taşıyabilir, daha fazlası için kontaktör kullanın
  • Endüktif yükler (motor, kompresör) için röle kapasitesinin %70'ini aşmayın
  • Yüksek akım çeken cihazlar için ek koruma röleleri kullanın

Sorun Giderme ve Bakım

XK-W1099 220V Sıcaklık ve Nem Ölçer Ekranlı Termostat Röle Modülü'nün bakımı ve olası sorunların çözümü.

Sık Karşılaşılan Sorunlar

• Ekranda "---" Gösterimi:
  • Sensör bağlantılarını kontrol edin
  • Sensör kablosunda kopukluk olup olmadığını kontrol edin
  • Sensörün hasar görüp görmediğini kontrol edin
  • Sensörü değiştirin
• Ekranda "HHH" Gösterimi:
  • Sıcaklık ölçüm aralığının üzerinde bir değer (>110°C)
  • Sensörün doğru konumlandırıldığından emin olun
  • Sensörü aşırı sıcak kaynaklardan uzaklaştırın
  • Sensörde kısa devre olup olmadığını kontrol edin
• Ekranda "LLL" Gösterimi:
  • Sıcaklık ölçüm aralığının altında bir değer (<-50°C)
  • Sensörün donmadığından emin olun
  • Sensör bağlantılarında açık devre olup olmadığını kontrol edin
• Hatalı Nem Ölçümü:
  • Nem sensörünü temizleyin (tozdan arındırın)
  • Sensörü aşırı nemli veya kuru ortamdan çıkarın
  • Kalibrasyon parametresini (CB) kontrol edin
  • Sensörü değiştirin
• Röle Çalışmıyor:
  • Çalışma modunu (HC, HU) kontrol edin
  • Histerezis değerlerini (d1, d2) kontrol edin
  • Kompresör koruma gecikmesinin (PT) aktif olup olmadığını kontrol edin
  • Röle bağlantılarını kontrol edin
  • Rölenin hasar görüp görmediğini kontrol edin
• Cihaz Açılmıyor:
  • Güç bağlantılarını kontrol edin
  • Besleme voltajının 220V AC olduğunu doğrulayın
  • Sigortaları kontrol edin
  • Cihazın hasar görüp görmediğini kontrol edin
• Kararsız Ölçümler:
  • Sensörün güç kablolarından uzakta olduğundan emin olun
  • Elektromanyetik girişim kaynaklarını uzaklaştırın
  • Sensör kablosu için blendajlı kablo kullanın
  • Sensörü hava akımı olan bir noktaya yerleştirin
• Ekran Yanıp Sönüyor:
  • Alarm durumunu kontrol edin
  • Sıcaklık veya nem değeri alarm limitlerini aşmış olabilir
  • Alarm limitlerini (AH, AL, HA, LA) kontrol edin

Bakım Önerileri

• Düzenli Kontroller:
  • Terminal bağlantılarının sıkılığını periyodik olarak kontrol edin
  • Sensör kablo ve bağlantılarını aşınma ve hasar açısından kontrol edin
  • Sensör okumalarını referans bir termometre ve higrometre ile karşılaştırın
  • Röle kontaklarının aşınma durumunu kontrol edin
• Sensör Bakımı:
  • Nem sensörünü düzenli olarak tozdan arındırın
  • Sensörü aşırı kirli, yağlı veya kimyasal ortamlarda kullanmayın
  • Sensörü doğrudan su temasından koruyun
  • Sensör kablolarını aşırı bükmekten veya germekten kaçının
• Cihaz Temizliği:
  • Cihazın ön panelini yumuşak, hafif nemli bir bezle temizleyin
  • Aşındırıcı veya kimyasal temizleyiciler kullanmayın
  • Terminalleri ve bağlantı noktalarını kuru tutun
  • Ekran yüzeyini çizilmeye karşı koruyun
• Kalibrasyon:
  • 6 aylık periyotlarla kalibrasyon kontrolü yapın
  • Hassas uygulamalarda daha sık kalibrasyon yapın
  • Kalibrasyon için sertifikalı referans cihazlar kullanın
  • Ortam şartları değiştiğinde kalibrasyonu tekrarlayın
• Röle Koruma:
  • Yüksek akım gerektiren uygulamalarda harici kontaktör kullanın
  • Rölelerin bağlantı noktalarında ark oluşumunu önleyin
  • Soğutma sistemleri için kompresör koruma gecikmesini aktif tutun
  • Yoğun kullanımda röle kontaklarının durumunu düzenli kontrol edin
• Uzun Süreli Depolama:
  • Cihazı kuru ve temiz bir ortamda saklayın
  • Aşırı sıcak veya soğuk ortamlardan koruyun
  • Sensörleri temiz ve korunaklı bir şekilde muhafaza edin
  • Elektrostatik deşarjdan korumak için uygun paketleme kullanın

Güvenlik Önlemleri

• Cihazın montajını ve bağlantılarını yaparken elektriği kesin
• Elektrik bağlantılarını elektrik yönetmeliklerine uygun şekilde yapın
• Topraklama bağlantısını doğru şekilde yapın
• Yüksek akımlı cihazları kontrol ederken harici kontaktör kullanın
• Sensör kablolarını güç kablolarından ayrı yönlendirin
• Cihazı patlayıcı veya yanıcı ortamlarda kullanmaktan kaçının
• Cihazı su ve aşırı nemden koruyun (ön panel hariç)
• Soğutma sistemlerinde kompresör koruma gecikmesini mutlaka ayarlayın

Paket İçeriği

• XK-W1099 220V Sıcaklık ve Nem Ölçer Ekranlı Termostat Röle Modülü

İlgili Ürün Kategorilerimiz

Ürün Hakkında Sıkça Sorulan Sorular
