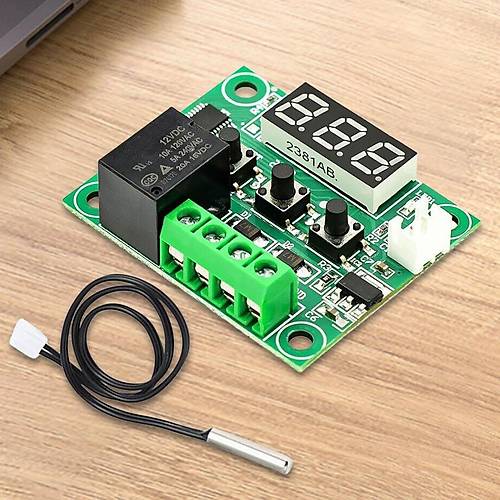

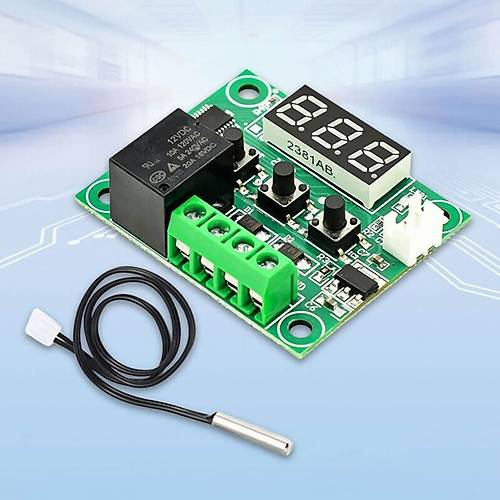

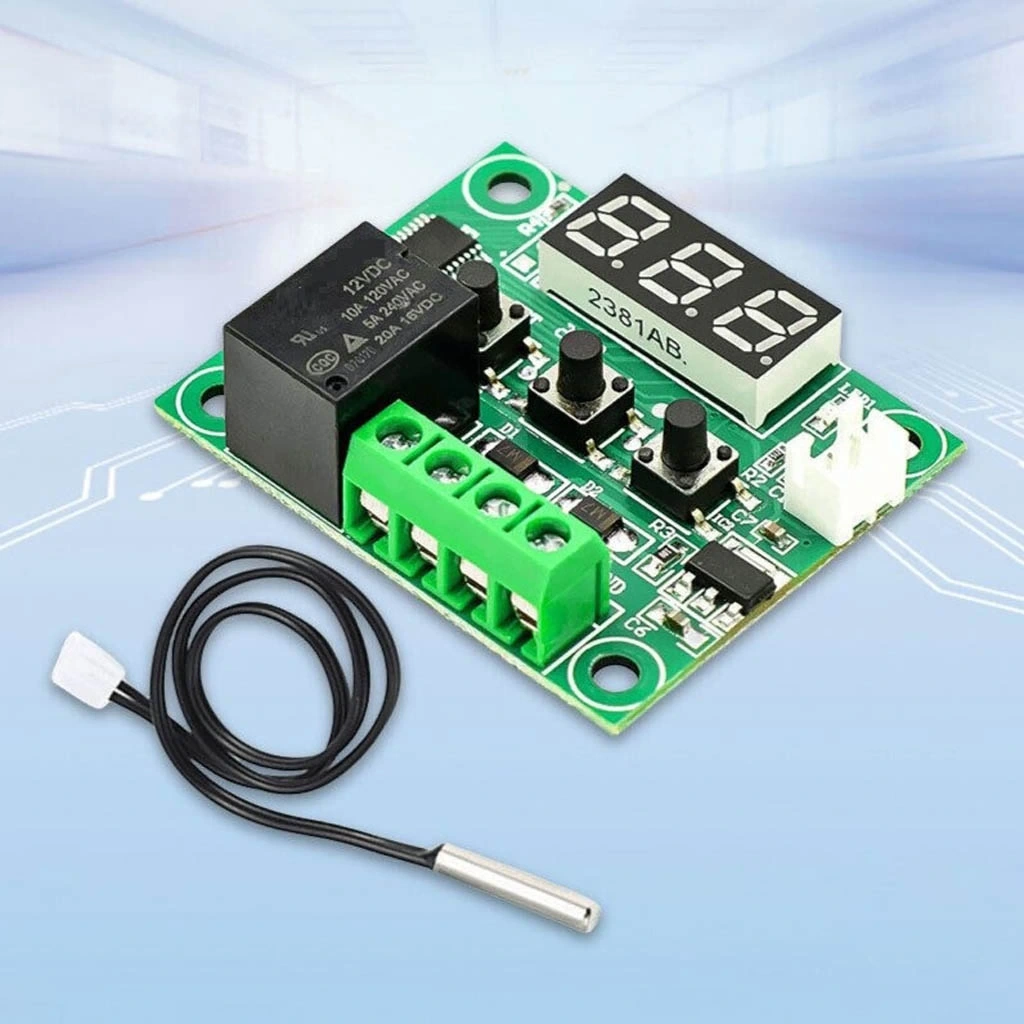

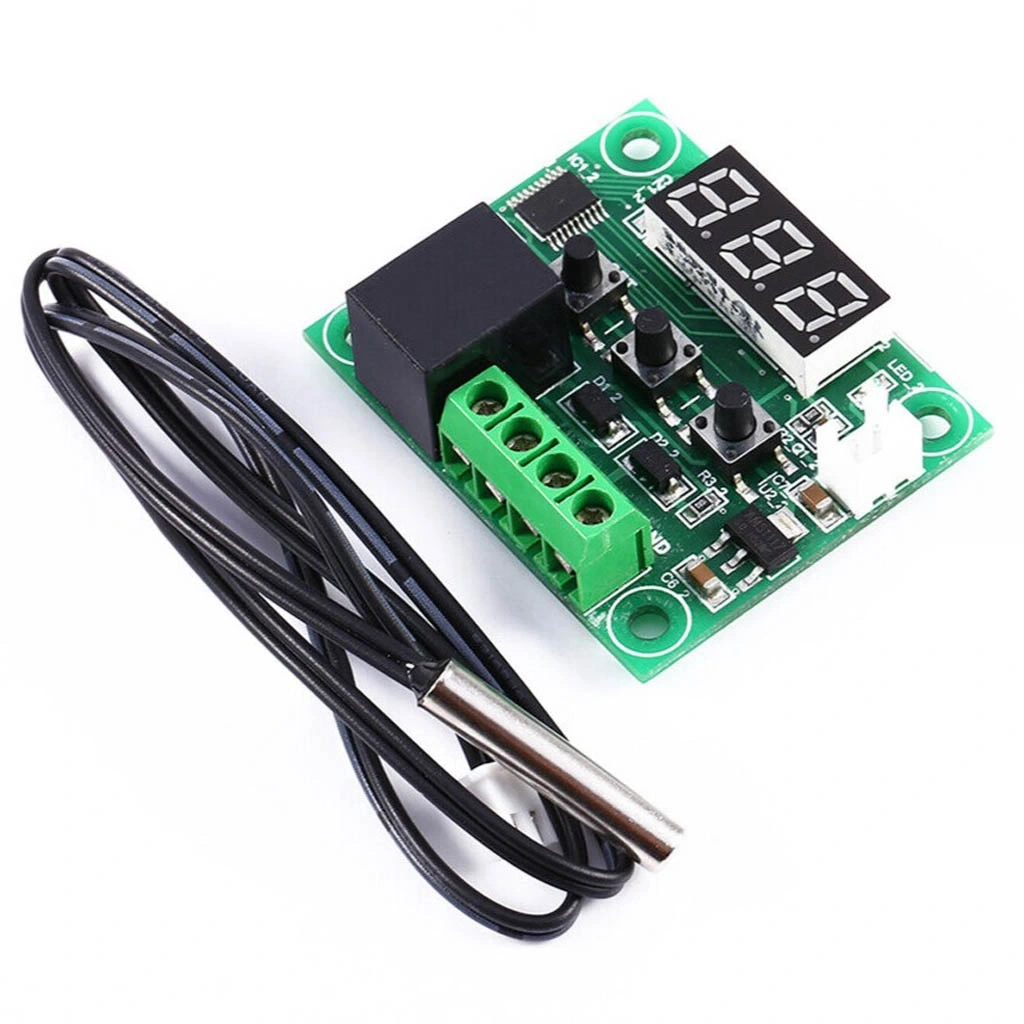

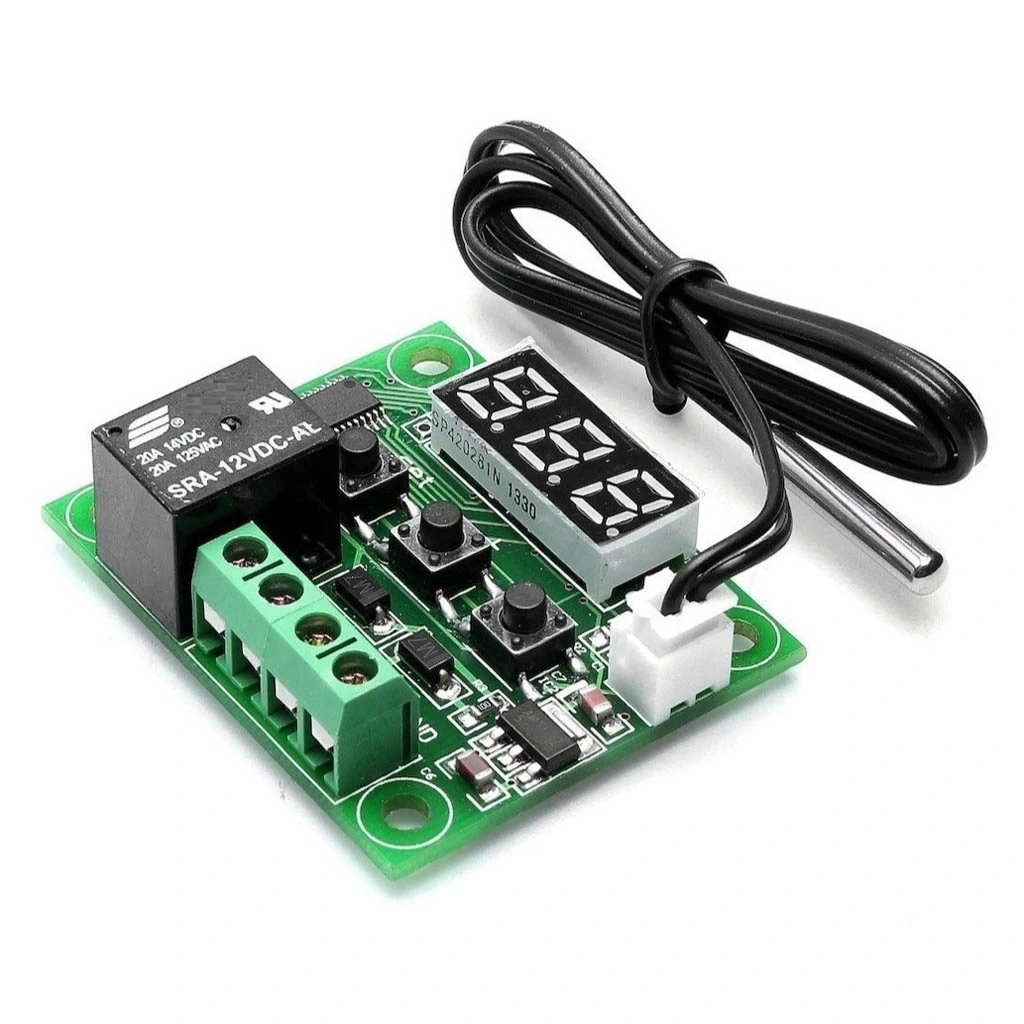

W1209 Röle Çıkışlı Dijital Termostat Kuluçka Akvaryum Sıcaklık Kontrol Kartı
W1209, kompakt, düşük maliyetli ve yüksek hassasiyetli bir dijital termostat kartıdır. 12V DC çalışma gerilimi ile çeşitli ısıtma ve soğutma sistemlerini kontrol edebilen bu kart, kuluçka makineleri, akvaryumlar ve çeşitli DIY projeleri için ideal bir çözümdür.
-50°C ile 110°C arasında geniş bir ölçüm aralığına sahip olan W1209, 0.1°C çözünürlük ile hassas sıcaklık kontrolü sağlar. Ölçüm ve test aletleri kategorisinde yer alan bu cihaz, kompakt boyutu ve güçlü rölesi ile dikkat çeker.
Ayarlanabilir histerezis, kalibrasyon imkanı ve su geçirmez NTC sensörü ile donatılmış olan W1209, hobi, endüstriyel ve ev ortamında kullanılabilir. Sıcaklık ve nem ölçer sistemlerine ekonomik bir çözüm arayanlar için mükemmel bir tercihtir.
Teknik Özellikler
W1209 Röle Çıkışlı Dijital Termostat'ın detaylı teknik özellikleri aşağıda listelenmiştir.
- Model: W1209
- Çalışma Gerilimi: 12V DC (±10%)
- Çalışma Akımı: ≤50mA (standby), ≤100mA (röle aktif)
- Röle Çıkış Kapasitesi: 10A, 120-250V AC / 10A, 12V DC
- Sıcaklık Ölçüm Aralığı: -50°C ~ 110°C
- Sıcaklık Kontrol Aralığı: -50°C ~ 110°C
- Sıcaklık Çözünürlüğü: 0.1°C
- Ölçüm Hassasiyeti: ±0.5°C
- Sensör Tipi: NTC (10K @ 25°C), su geçirmez
- Sensör Kablo Uzunluğu: Yaklaşık 0.5 metre
- Kontrol Modu: Isıtma veya Soğutma (seçilebilir)
- Ekran: 3 basamaklı LED gösterge
- Bağlantı Tipi: Terminal bloğu
- Histerezis (Fark) Aralığı: 0.1°C ~ 15°C (ayarlanabilir)
- Kalibrasyon Aralığı: ±7°C
- Gecikme Koruma Fonksiyonu: 0-10 dakika (ayarlanabilir)
- Sıcaklık Birimi: °C
- Çalışma Sıcaklığı: -10°C ~ 60°C
- Depolama Sıcaklığı: -20°C ~ 70°C
- Çalışma Nemi: ≤85% RH (yoğuşmasız)

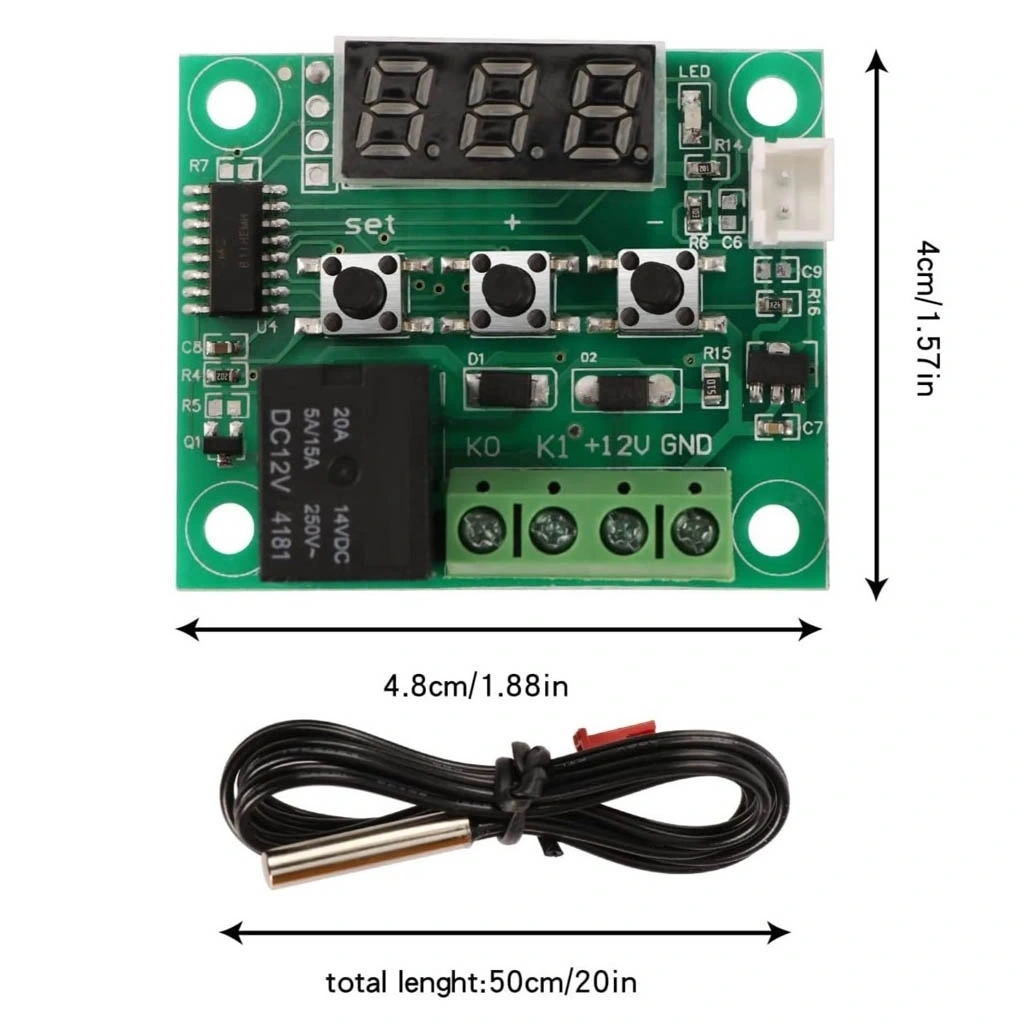

- Kart Boyutları: 48 × 40 × 16 mm
- Montaj Delik Ölçüsü: 4.2mm çapında 4 delik
- Gövde Malzemesi: PCB ile açık kart tasarımı
- Ağırlık: Yaklaşık 25g
- Hafıza Fonksiyonu: Elektrik kesintisi durumunda ayarları koruma
- Alarm Fonksiyonu: Sensör hatası alarmı
- Güç Tüketimi: <1W
- Röle Tipi: SPDT (tek kutuplu çift yönlü)
- Röle Ömrü: >100,000 açma/kapama döngüsü
- Gösterge Rengi: Kırmızı
- Koruma Sınıfı: IP65 (sensör), IP00 (kart)
Kullanım Alanları
W1209 Röle Çıkışlı Dijital Termostat'ın kullanılabileceği çeşitli alanlar ve uygulama örnekleri.
Kuluçka ve Hayvan Bakımı
- Kuluçka makineleri sıcaklık kontrolü
- Civciv yetiştirme üniteleri
- Teraryum ısıtma sistemleri
- Sürüngen habitat kontrolü
- Pet bakım ekipmanları
Akvaryum ve Su Sistemleri
- Akvaryum su sıcaklığı kontrolü
- Küçük havuz ısıtma sistemleri
- Su depolama tanklarının sıcaklık kontrolü
- Balık üretim sistemleri
- Mercan yetiştirme ortamları
Tarım ve Bitki Yetiştirme
- Sera ısıtma sistemleri
- Tohum çimlendirme kabinleri
- Toprak sıcaklığı kontrolü
- Mantar yetiştirme üniteleri
- Mikrobiyal fermentasyon kontrol sistemleri
DIY ve Hobi Projeleri
- Ev yapımı buzdolabı ve dondurucular
- 3D yazıcı sıcaklık kontrolü
- Ev otomasyon projeleri
- Güneş enerjili ısıtma sistemleri
- Peltier tabanlı soğutma projeleri
Ev ve Küçük İşletmeler
- Ev yapımı yoğurt mayalama kabinleri
- Peynir olgunlaştırma sistemleri
- Küçük kurutma fırınları
- Gıda fermentasyon kontrol üniteleri
- Isıtma ve soğutma sistemleri
Avantajlar ve Özellikler
W1209 Röle Çıkışlı Dijital Termostat'ın sağladığı avantajlar ve öne çıkan özellikleri.
- Kompakt Tasarım: Minimum yer kaplayan küçük boyut
- Düşük Maliyet: Ekonomik çözüm sunan fiyat/performans oranı
- Yüksek Hassasiyet: 0.1°C çözünürlük ile hassas kontrol
- Su Geçirmez Sensör: Islak ortamlarda güvenli ölçüm
- Güçlü Röle: 10A kapasiteli röle ile çeşitli yükleri kontrol
- Çift Fonksiyon: Isıtma veya soğutma modunda çalışabilme
- Ayarlanabilir Histerezis: Uygulama ihtiyacına göre tepki mesafesi
- Kalibrasyon İmkanı: Sensör değerini doğru ayarlayabilme
- Hafıza Fonksiyonu: Güç kesintisinde ayarları koruma
- Düşük Güç Tüketimi: 1W'tan az enerji kullanımı
Kullanım Kılavuzu
W1209 Röle Çıkışlı Dijital Termostat'ın doğru ve verimli kullanımı için adımlar.
İpucu: Kuluçka makinesi kullanımında en iyi sonuç için histerezis değerini 0.3°C olarak ayarlayın.

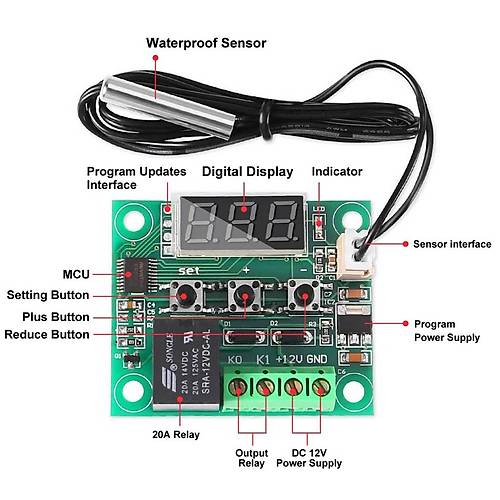

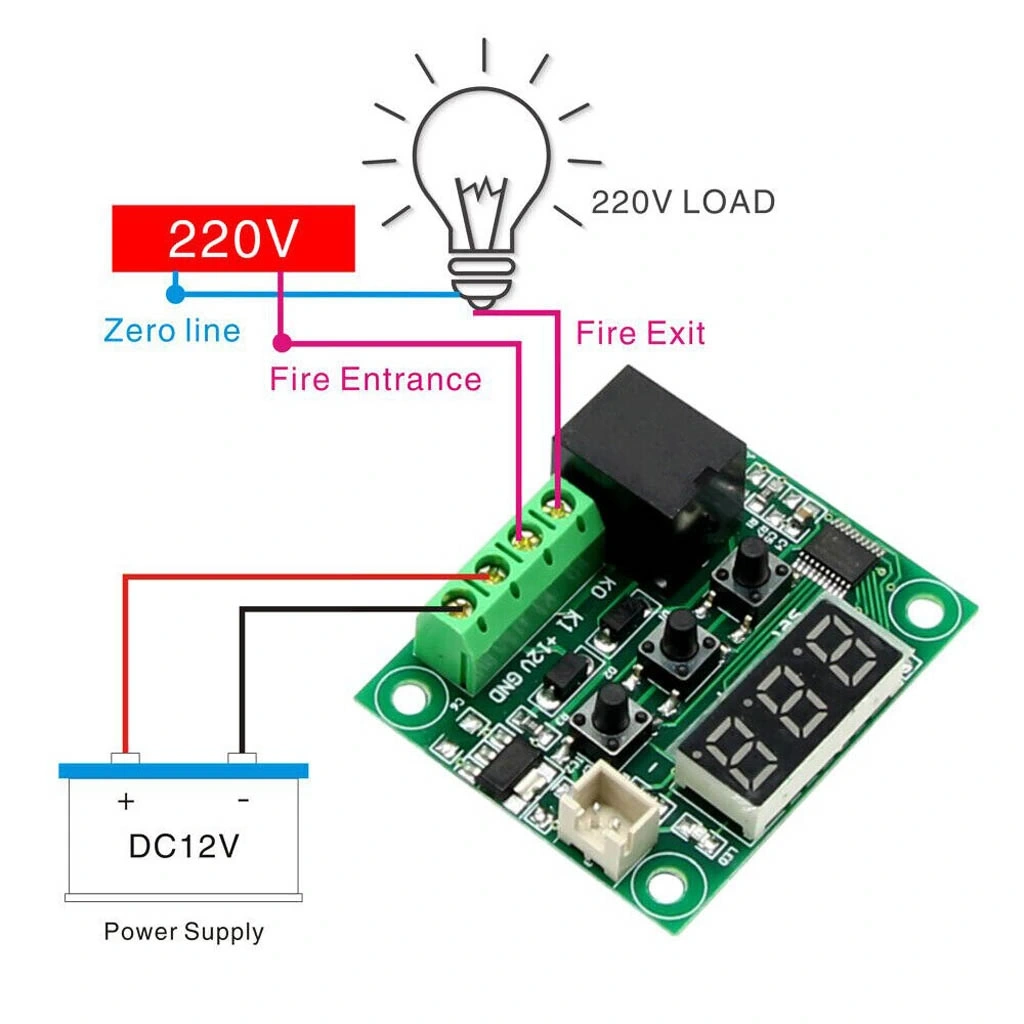

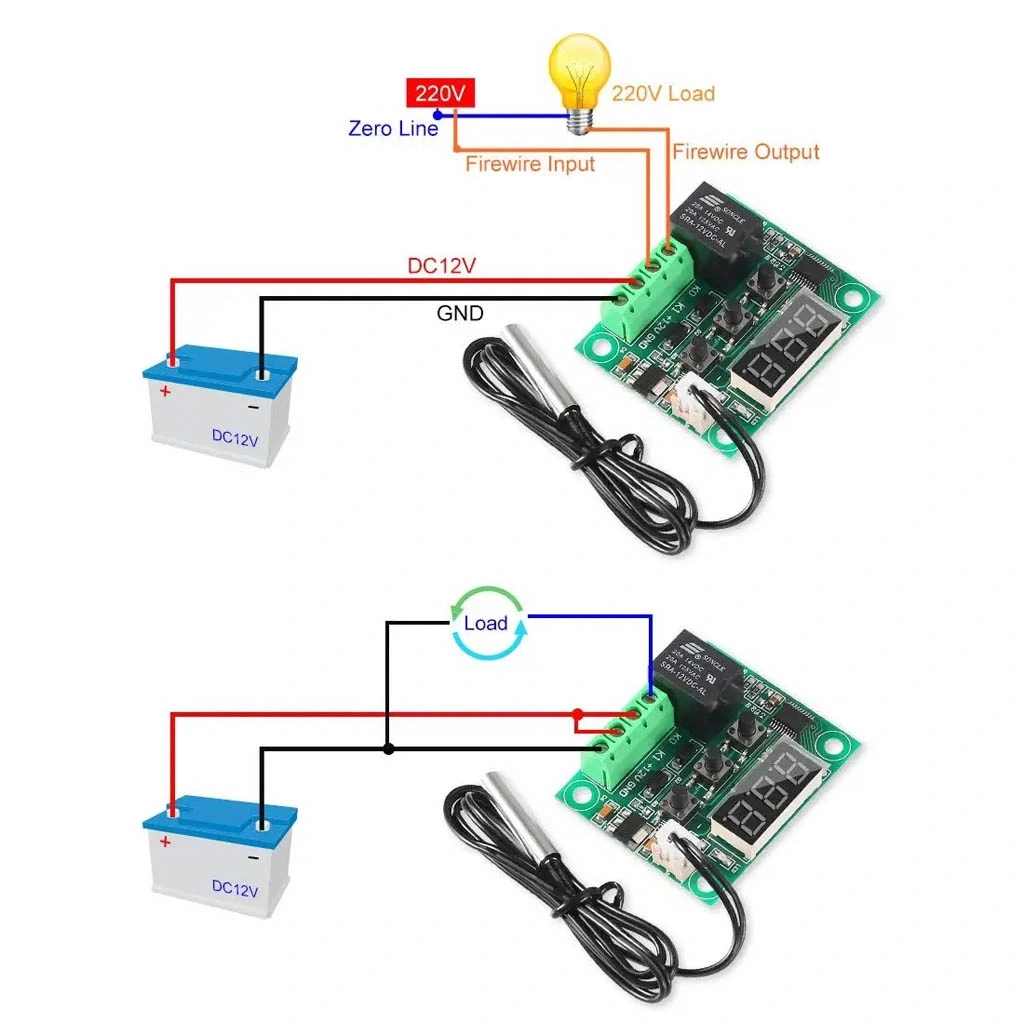

Temel Kurulum ve Bağlantı:
- Kartı uygun bir yere monte edin (montaj delikleri kullanılabilir)
- Terminal bağlantılarını yapın:
- Güç Girişi: 12V DC (+ ve - terminallere)
- Röle Çıkışları: NO (Normalde Açık), COM (Ortak) ve NC (Normalde Kapalı)
- Sensör: NTC sensör terminallerine
- NTC sensörünü ölçüm yapılacak bölgeye yerleştirin
- Tüm bağlantıları kontrol ettikten sonra güç verin
Temel Sıcaklık Ayarı:
- "SET" düğmesine kısaca basın, ekranda ayar sıcaklığı yanıp sönecektir
- "+" ve "-" düğmeleri ile istediğiniz sıcaklık değerini ayarlayın
- Ayarı kaydetmek için "SET" düğmesine tekrar basın veya 5 saniye bekleyin
- Cihaz normal ölçüm moduna dönecek ve mevcut sıcaklığı gösterecektir

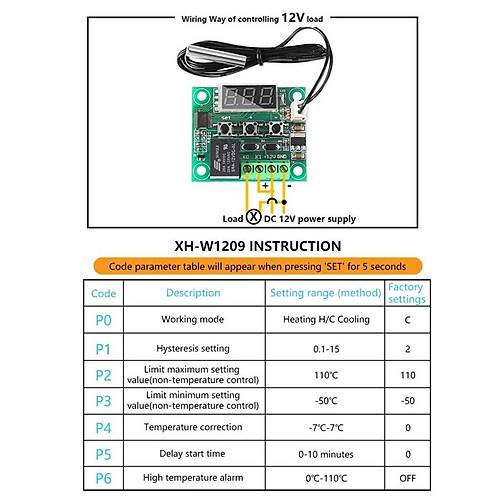

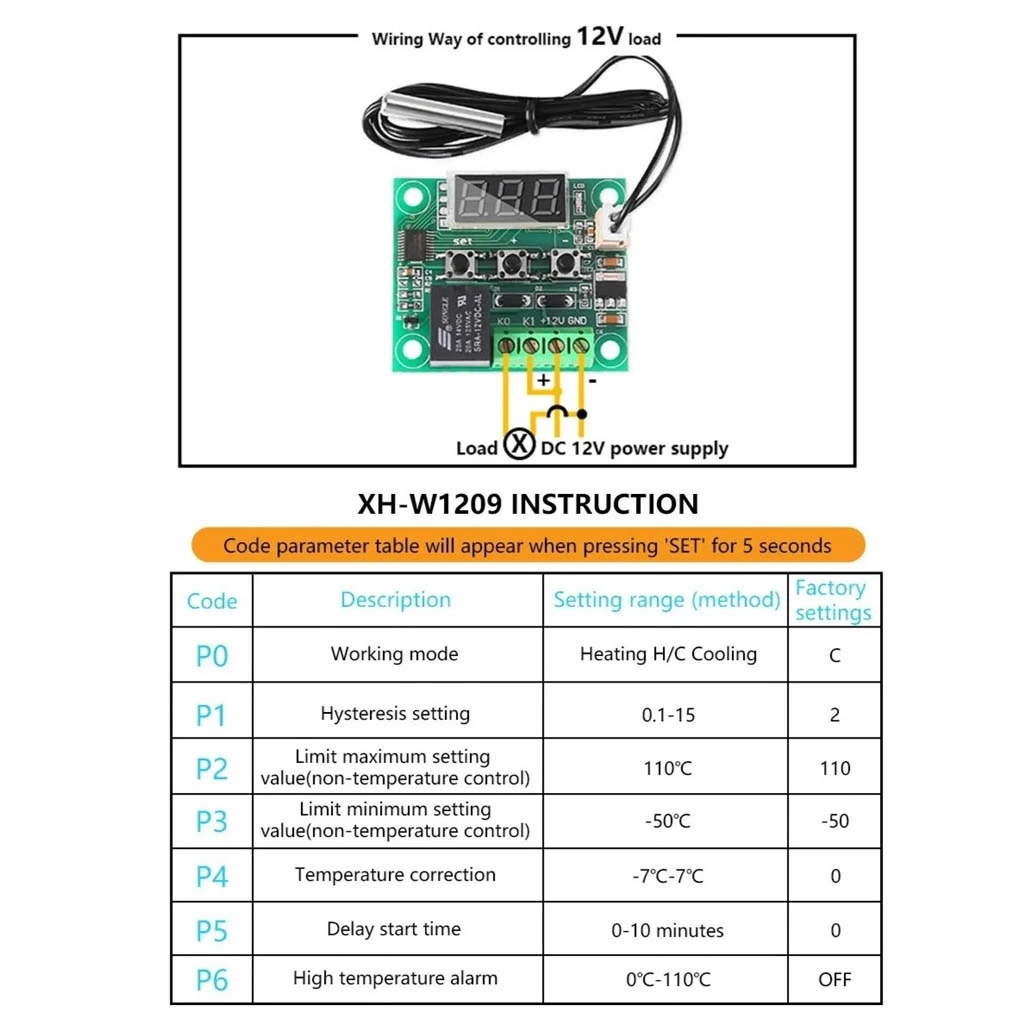

Gelişmiş Parametre Ayarları:
- "SET" düğmesine 3-5 saniye basılı tutun, ilk parametre kodu (P0) görüntülenecektir
- "SET" düğmesine basarak ilgili parametrenin değerini görüntüleyin
- "+" ve "-" düğmeleri ile değeri ayarlayın
- "SET" düğmesine tekrar basarak değeri kaydedin ve sonraki parametreye geçin

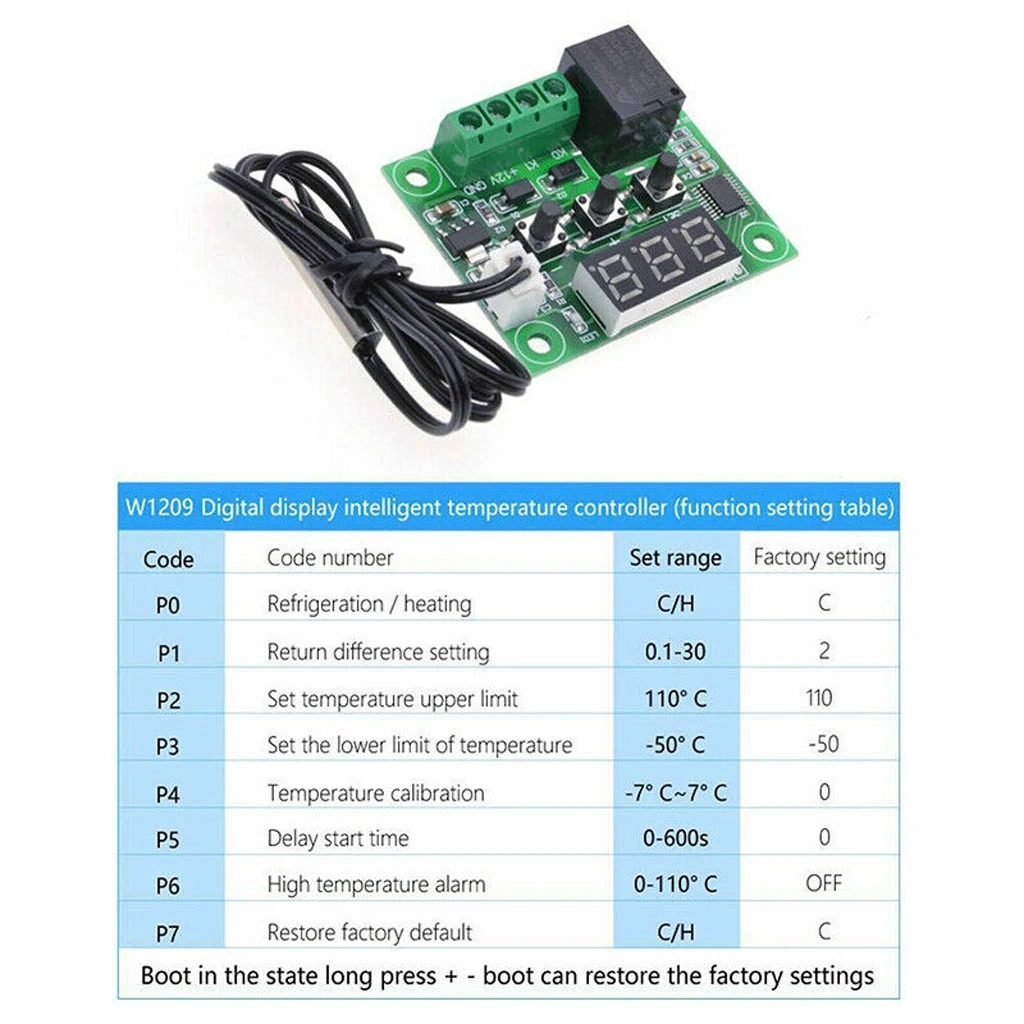

- Temel parametre kodları ve anlamları:
- P0: Çalışma modu (0=ısıtma, 1=soğutma)
- P1: Histerezis değeri (sıcaklık farkı)
- P2: Üst limit sıcaklık değeri
- P3: Alt limit sıcaklık değeri
- P4: Sıcaklık kalibrasyonu
- P5: Gecikme süresi (dakika)
- P6: Yüksek sıcaklık alarmı
- Tüm ayarları tamamladıktan sonra, "SET" düğmesine basılı tutarak veya 10 saniye bekleyerek normal moda dönün
Hata Kodları ve Anlamları:
- "---" : Sensör bağlantısı kopuk veya sensör arızalı
- "LLL" : Ölçülen sıcaklık minimum değerin altında
- "HHH" : Ölçülen sıcaklık maksimum değerin üstünde
Sorun Giderme ve İpuçları
W1209 Röle Çıkışlı Dijital Termostat kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Cihaz Açılmıyor: Güç kaynağı bağlantılarını ve polariteyi kontrol edin
- Sensör Hatası (---): Sensör bağlantılarını kontrol edin, hasarlıysa değiştirin
- Yanlış Sıcaklık Okuması: P4 parametresi ile kalibrasyon yapın
- Röle Çalışmıyor: Çalışma modunu (P0) ve röle bağlantılarını kontrol edin
- Sürekli Açılıp Kapanma: Histerezis değerini (P1) artırın
Verimli Kullanım İçin İpuçları
- Cihazı nemden ve su sıçramalarından koruyun, açık bir kart olarak satılmaktadır
- Koruma için bir kutu içine monte etmeyi düşünün
- Yüksek akım gerektiren cihazlar için (>10A) harici bir kontaktör kullanın
- Kuluçka makinesi uygulamalarında sensörü yumurtaların yakınına yerleştirin
- Akvaryum kullanımında sensörü su geçirmez kılıf içinde kullanın ve akvaristik silikon ile su geçirmezliğini sağlayın
Bakım ve Koruma
- Kartı düzenli olarak tozdan arındırın
- Terminal bağlantılarını periyodik olarak kontrol edin
- Sensör kablosunu hasar açısından düzenli kontrol edin
- Röle kontaklarını yüksek akım kullanımından sonra kontrol edin
- Uzun süre kullanılmadığında güç bağlantısını kesin
Paket İçeriği
İlgili Ürün Kategorilerimiz
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik cihazlar ve ölçüm ekipmanları konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: İhtiyacınız olan tüm elektronik ekipmanlar
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
W1209 termostat ne kadar akım çeker?
Bekleme durumunda 50mA, röle aktif olduğunda yaklaşık 100mA akım çeker. 12V güç kaynağı veya batarya ile kullanılabilir.
Bu kart kuluçka makineleri için uygun mu?
Evet, hassas sıcaklık kontrolü sayesinde kuluçka makinelerinde sıkça kullanılır. Histerezis değerini 0.3-0.5°C arasında ayarlamak önerilir.
Akvaryum ısıtıcısını kontrol edebilir mi?
Evet, 10A'ya kadar akvaryum ısıtıcılarını kontrol edebilir. Sensörü su geçirmez şekilde yerleştirmeniz ve kartı nemden korumanız önemlidir.
NC ve NO çıkışları ne anlama gelir?
NO (Normally Open): Normal durumda açık, NC (Normally Closed): Normal durumda kapalı bağlantı noktalarıdır. Isıtma için NO, soğutma için NC ucu kullanılır.
Sensör kablosu uzatılabilir mi?
Evet, 2x0.5mm² veya daha kalın kablo ile 10-15 metreye kadar uzatılabilir. Uzun mesafelerde kalibrasyon gerekebilir.
220V cihazları direkt bağlayabilir miyim?
Evet, röle kontakları 10A/250V AC kapasiteye sahiptir. Ancak yüksek güçlü cihazlar için (>1500W) harici kontaktör kullanılması önerilir.
Kartı nemden nasıl koruyabilirim?
Su geçirmez bir kutu içine monte edin. Bağlantı kablolarının giriş noktalarını silikon ile yalıtın. Elektronik kaplama spreyleri kullanılabilir.
P0 parametresi neden önemlidir?
Isıtma (0) veya soğutma (1) modunu belirler. Yanlış ayarlanırsa cihaz tam tersi çalışır. Isıtıcı için 0, soğutucu için 1 ayarlanmalıdır.
