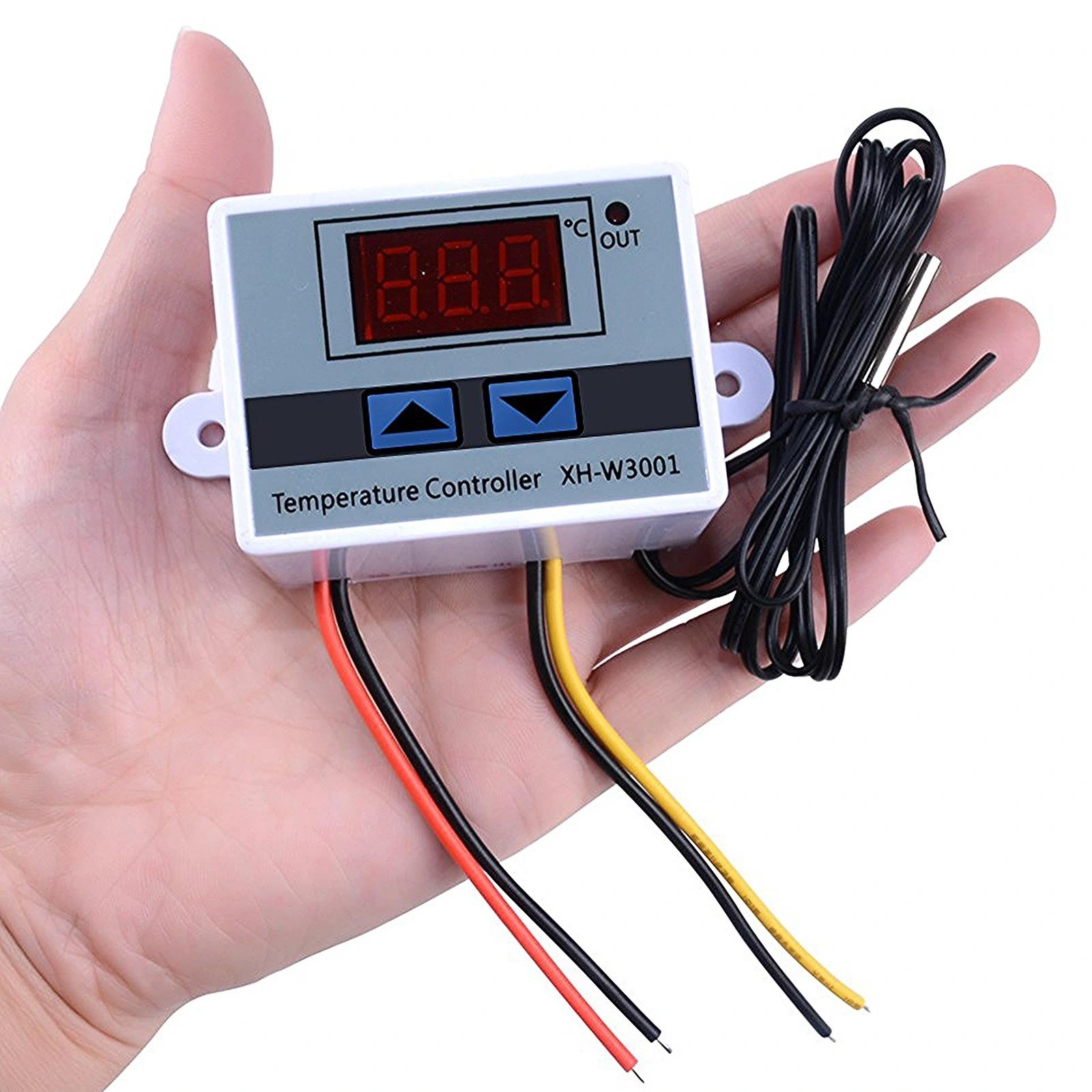

XH-W3001 12V DC Dijital Termostat, düşük voltajlı sistemlerde sıcaklık kontrolünü sağlayan kompakt ve kullanışlı bir kontrol cihazıdır. 12V DC besleme gerilimi ve 120W yük kapasitesiyle araç içi uygulamalardan seyyar sistemlere, akülü projelerden güneş enerjili uygulamalara kadar geniş bir kullanım alanına sahiptir. -50°C ile +110°C arasındaki geniş sıcaklık aralığında çalışabilen bu termostat, tek ekranlı yapısıyla kolay kullanım sunar.

Bu ölçüm ve test aleti, mikroişlemci kontrollü yapısı ile 0.1°C hassasiyette sıcaklık ölçümü yapabilir. Kompakt boyutları (48mm × 28mm) sayesinde küçük kontrol panellerine bile kolayca entegre edilebilir. Ayarlanabilir histerezis değeri ile farklı uygulamalarda hassas kontrol sağlar. NTC sensör teknolojisi kullanılarak tasarlanan cihaz, doğru ve güvenilir ölçüm değerleri sunar.

Hem ısıtma hem soğutma modlarında çalışabilen bu sıcaklık ölçer, tek bir parametre değişikliği ile kullanım amacına göre yapılandırılabilir. Üç düğmeli basit kullanıcı arayüzü, karmaşık parametre ayarlarını kolaylaştırır. Elektrik kesintilerinde bile ayarlarınızı koruyan EEPROM bellek özelliği sayesinde, güç geldiğinde ayarlar kaybolmaz ve kaldığı yerden çalışmaya devam eder.

Akvaryumlar, kuluçka makineleri, küçük seralar, DIY projeleri, araç içi soğutucu/ısıtıcı kontrolü gibi alanlarda ideal kullanım sunan XH-W3001 12V versiyonu, düşük enerji tüketimi ile batarya ile çalışan sistemlerde uzun süreli kullanım imkanı verir. Kompresör koruma gecikmesi özelliği, özellikle soğutma sistemlerinde ekipman ömrünü uzatırken, kalibrasyon özelliği hassas uygulamalarda doğru ölçüm yapabilmenizi sağlar.

Su geçirmez ön paneli (IP65) sayesinde nemli ortamlarda bile güvenli kullanım sunan XH-W3001, alarm fonksiyonu ile kritik sıcaklık değişimlerinde kullanıcıyı uyarır. Ekonomik fiyatı, basit ama işlevsel tasarımı, düşük güç tüketimi ve çok yönlü kullanım özellikleriyle taşınabilir sistemler ve 12V DC uygulamalar için ideal bir termostat çözümüdür. Özellikle güneş enerjisi, akü veya adaptör ile beslenen projelerde güvenle kullanılabilir.

Teknik Özellikler

XH-W3001 12V DC Dijital Termostat 120W'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Model: XH-W3001 (12V DC versiyon).
• Çalışma Gerilimi: 12V DC (±10%),
• Maksimum Yük Kapasitesi: 120W (10A/12V DC)
• Güç Tüketimi: <1W
• Ekran: Tek LED dijital gösterge (kırmızı)
• Sıcaklık Ölçüm Aralığı: -50°C ~ +110°C
• Sıcaklık Ölçüm Doğruluğu: ±0.1°C
• Sıcaklık Gösterim Çözünürlüğü: 0.1°C
• Sensör Tipi: NTC termistör (10K/3950)
• Sensör Kablo Uzunluğu: 1 metre (standart)
• Röle Çıkışı: 1 adet
• Röle Kontak Kapasitesi: 10A/12V DC
• Kontrol Modları:
  • Isıtma (Heating)
  • Soğutma (Cooling)
• Histerezis Aralığı: 0.1°C ~ 15°C (ayarlanabilir)
• Kalibrasyon Aralığı: ±7°C
• Kompresör Koruma Gecikmesi: 0-10 dakika (ayarlanabilir)
• Alarm Fonksiyonu: Yüksek ve düşük sıcaklık alarmı
• Ön Panel Boyutları: 48mm × 28mm
• Montaj Delik Boyutu: 44mm × 24mm
• Montaj Derinliği: 55mm
• Ön Panel Koruma Sınıfı: IP65 (su geçirmez)
• Çalışma Ortamı:
  • Sıcaklık: -10°C ~ 60°C
  • Nem: 10% ~ 90% RH (yoğuşmasız)
• Gövde Malzemesi: ABS plastik (alev geciktirici)
• Ağırlık: Yaklaşık 80g
• Bellek Özelliği: Elektrik kesintisinde ayarları koruma (EEPROM)
• Kullanıcı Arabirimi: 3 düğmeli ön panel kontrolü
• Terminal Bağlantısı: Vidalı klemens tipi
• Kablo Giriş Çapı: Maksimum 2.5mm²
• Sertifikalar: CE, RoHS
• Giriş Koruması: Ters polarite koruması
• Ekran Göstergeleri:
  • Isıtma/Soğutma modu göstergesi
  • Röle çalışma göstergesi
• Örnekleme Süresi: 0.5 saniye
• Kontrol Algoritması: ON/OFF kontrol
• Fabrika Ayarlarına Sıfırlama: Var

Kullanım Alanları

XH-W3001 12V DC Dijital Termostat 120W'nin kullanılabileceği çeşitli alanlar ve uygulamalar.

Taşınabilir ve Mobil Uygulamalar

• Araç içi mini buzdolabı kontrolü
• Araç içi ısıtıcı kontrolü
• Karavan ve tekne iklim sistemleri
• Taşınabilir kuluçka makineleri
• Mobil soğutma/ısıtma birimleri

Düşük Voltajlı Sistemler

• Güneş enerjisi ile çalışan sistemler
• Batarya destekli uygulamalar
• 12V DC güç kaynakları ile beslenen cihazlar
• Akülü sistemler
• Kırsal bölge uygulamaları

Hobi ve DIY Projeleri

• 12V akvaryum ısıtıcı kontrolü
• Mini seralar
• Ev yapımı kuluçka makineleri
• Kompost sıcaklık kontrolü
• DIY fermentasyon sistemleri

Elektronik ve PCB Uygulamaları

• Elektronik kasa/kutu içi sıcaklık kontrolü
• Komponent test ortamı kontrolü
• PCB reflow ve lehimleme kontrolü
• Düşük güçlü soğutma sistemleri
• Hassas elektronik ekipman kontrolü

Küçük Ölçekli Tarım

• Mini seralar ve büyüme kabinleri
• Tohum çimlendirme sistemleri
• Küçük mantar yetiştirme üniteleri
• Bitki yetiştirme sistemleri
• Akuaponik sistemler

Özel Uygulamalar

• Fotoğraf ve film ekipmanları için nem kontrol kutuları
• Peltier (TEC) modül kontrolü
• 12V fan kontrol sistemleri
• Küçük ölçekli soğutma uygulamaları
• Taşınabilir medikal ekipman kontrolü

Avantajlar ve Özellikler

XH-W3001 12V DC Dijital Termostat 120W'nin sağladığı avantajlar ve özellikler.

• Düşük Voltaj Çalışma: 12V DC besleme gerilimi ile batarya ve güneş enerjisi uyumlu
• Düşük Güç Tüketimi: 1W'dan az enerji sarfiyatı ile uzun batarya ömrü
• Kompakt Boyut: 48×28mm ön panel boyutu ile sınırlı alanlara uygun tasarım
• Geniş Ölçüm Aralığı: -50°C ile +110°C arası sıcaklık kontrolü
• Yüksek Doğruluk: ±0.1°C hassasiyet ile hassas ölçüm
• Çift Çalışma Modu: Hem ısıtma hem soğutma modlarında kullanım
• Ayarlanabilir Histerezis: 0.1°C ile 15°C arasında kontrol aralığı belirleme
• Kalibrasyon İmkanı: ±7°C aralığında sensör kalibrasyonu yapabilme
• Kompresör Koruması: Soğutma sistemleri için gecikme ayarı
• Alarm Fonksiyonu: Yüksek/düşük sıcaklık değerleri için uyarı
• Su Geçirmez Panel: IP65 koruma sınıfı ile nemli ortamlarda kullanım
• Yüksek Yük Kapasitesi: 10A/12V (120W) kapasiteli röle çıkışı
• Ters Polarite Koruması: Yanlış bağlantılara karşı elektronik koruma
• Bellek Fonksiyonu: Elektrik kesintilerinde ayarları koruma
• Kullanıcı Dostu: Üç düğme ile basit programlama imkanı

Kurulum ve Kullanım Rehberi

XH-W3001 12V DC Dijital Termostat 120W'nin doğru kurulumu ve kullanımı için rehber.

Montaj ve Bağlantı Adımları:

• Panel Montajı:
  • Kontrol panelinde 44mm × 24mm boyutlarında bir kesim yapın
  • Cihazı ön taraftan panel deliğine yerleştirin
  • Cihazın arka kısmına montaj klipslerini takın ve sabitleyin
  • Cihazın panele tam oturduğundan emin olun
• Elektrik Bağlantıları:
  • 12V DC güç kaynağını doğru polarite ile bağlayın (+ ve - işaretlerine dikkat edin)
  • NTC sensörünü sensör terminallerine bağlayın (polarite önemli değil)
  • Kontrol edilecek 12V cihazı (ısıtıcı veya soğutucu) röle çıkışına bağlayın
  • Terminal vidalarını iyice sıkarak gevşek bağlantı olmadığından emin olun
• Sensör Yerleşimi:
  • Sensörü kontrol edilecek ortama veya yüzeye uygun şekilde yerleştirin
  • Sensörü doğrudan ısıtıcı veya soğutucu elemanlara temas ettirmeyin
  • Ortam sıcaklığını en iyi yansıtacak bir konum seçin
  • Sensörü gerekirse ısıya dayanıklı bant veya kelepçe ile sabitleyin
  • Sensör kablosunu güç kablolarından uzak tutun
• Güç Kaynağı Seçimi:
  • 12V DC, minimum 2A kapasiteli güç adaptörü kullanın
  • Akü kullanımında yeterli kapasiteye sahip olduğundan emin olun
  • Güneş enerjisi sistemlerinde şarj kontrol ünitesi kullanın
  • Araç sistemlerinde voltaj regülatörü kullanılması önerilir
  • Güç kaynağı kablolarında yeterli kalınlık kullanın

Temel Ayarlar ve Programlama:

• Cihazı Çalıştırma:
  • 12V DC güç kaynağını bağladıktan sonra cihaz otomatik olarak açılacaktır
  • Ekranda mevcut sıcaklık değeri görünecektir
• Sıcaklık Ayarı:
  • SET düğmesine kısa basın, ayar değeri yanıp sönecektir
  • Yukarı/aşağı ok tuşlarıyla istenen sıcaklık değerini ayarlayın
  • SET düğmesine tekrar basarak veya 5 saniye bekleyerek ayarı onaylayın
• Parametre Ayarları:
  • SET düğmesini 3 saniye basılı tutun, parametre menüsü açılacaktır
  • İlk parametre kodu görünecektir (P0)
  • Yukarı/aşağı ok tuşlarıyla parametreler arasında geçiş yapın
  • İstenen parametreyi seçtiğinizde SET tuşuna basın
  • Yukarı/aşağı ok tuşlarıyla parametre değerini ayarlayın
  • SET düğmesine basarak değişikliği onaylayın
  • Normal çalışma moduna dönmek için SET düğmesine 3 saniye basın veya 30 saniye bekleyin

Önemli Parametreler ve Ayarları:

• P0 (Çalışma Modu):
  • H: Isıtma modu (sıcaklık düştüğünde röle açılır)
  • C: Soğutma modu (sıcaklık yükseldiğinde röle açılır)
• P1 (Histerezis/Diferansiyel):
  • Rölenin açılıp kapanması arasındaki sıcaklık farkını belirler
  • 0.1°C ile 15°C arasında ayarlanabilir
  • Isıtıcılar için düşük değer (0.5-1°C), soğutucular için yüksek değer (2-3°C) önerilir
• P2 (Sıcaklık Kalibrasyonu):
  • Sensör ölçümünü kalibre etmek için ±7°C aralığında değer
  • Pozitif değer: Ölçülen değere eklenir
  • Negatif değer: Ölçülen değerden çıkarılır
• P3 (Gecikme Süresi):
  • Rölenin kapanmasından tekrar açılmasına kadar geçmesi gereken minimum süre (dakika)
  • 0-10 dakika arasında ayarlanabilir
  • Soğutma sistemleri için en az 3 dakika önerilir
• P4 (Yüksek Sıcaklık Alarmı):
  • Sıcaklık bu değeri aştığında alarm devreye girer
  • Devre dışı bırakmak için maksimum değere ayarlayın
• P5 (Düşük Sıcaklık Alarmı):
  • Sıcaklık bu değerin altına düştüğünde alarm devreye girer
  • Devre dışı bırakmak için minimum değere ayarlayın
• P6 (Fabrika Ayarlarına Dönüş):
  • 1: Tüm parametreleri fabrika varsayılan değerlerine sıfırlar
  • 0: Sıfırlama yapmaz

Uygulama Örnekleri:

• 12V Akvaryum Isıtıcı Kontrolü:
  • Isıtma modunda (P0=H) ayarlayın
  • Hedef sıcaklığı 26°C olarak belirleyin
  • Histerezis değerini 0.5°C (P1=0.5) olarak ayarlayın
  • Sensörü akvaryumun içine, ısıtıcıdan uzağa yerleştirin
• Araç İçi Soğutucu Kontrolü:
  • Soğutma modunda (P0=C) ayarlayın
  • Hedef sıcaklığı 5°C olarak belirleyin
  • Histerezis değerini 2°C (P1=2) olarak ayarlayın
  • Gecikme süresini 3 dakika (P3=3) olarak belirleyin
  • Sensörü soğutucu içine yerleştirin
• Mini Sera Sıcaklık Kontrolü:
  • Isıtma modunda (P0=H) ayarlayın
  • Hedef sıcaklığı 25°C olarak belirleyin
  • Histerezis değerini 1°C (P1=1) olarak ayarlayın
  • Sensörü bitkilerden uzak, orta yükseklikte konumlandırın

Sorun Giderme ve Bakım

XH-W3001 12V DC Dijital Termostat 120W'nin bakımı ve olası sorunların çözümü.

Sık Karşılaşılan Sorunlar

• Cihaz Açılmıyor:
  • 12V DC güç kaynağını kontrol edin
  • Polariteyi kontrol edin (+ ve - bağlantılar)
  • Güç kaynağı çıkış voltajının 12V olduğunu doğrulayın
  • Bağlantı kablolarında kopukluk olup olmadığını kontrol edin
• Ekranda "---" Gösterimi:
  • Sensör bağlantılarını kontrol edin
  • Sensör kablosunda kopukluk olup olmadığını kontrol edin
  • Terminal bağlantılarının sıkı olduğundan emin olun
  • Sensörü değiştirin
• Ekranda "HHH" Gösterimi:
  • Sıcaklık ölçüm aralığının üzerinde bir değer (>110°C)
  • Sensörün aşırı ısı kaynaklarından uzak olduğunu kontrol edin
  • Sensörde kısa devre olup olmadığını kontrol edin
• Ekranda "LLL" Gösterimi:
  • Sıcaklık ölçüm aralığının altında bir değer (<-50°C)
  • Sensör bağlantılarında açık devre olup olmadığını kontrol edin
  • Sensörün aşırı soğuk ortamda olmadığından emin olun
• Röle Çalışmıyor:
  • Çalışma modunu (P0) kontrol edin
  • Histerezis değerini (P1) kontrol edin, çok yüksek olabilir
  • Gecikme süresinin (P3) dolup dolmadığını kontrol edin
  • Röle bağlantılarını kontrol edin
  • 12V beslemenin stabil olduğunu kontrol edin
• Sıcaklık Doğru Ölçülmüyor:
  • Sensör kalibrasyonunu (P2) kontrol edin
  • Sensörün doğru yerleştirildiğinden emin olun
  • Referans bir termometre ile karşılaştırın
  • Sensörün hasarlı olup olmadığını kontrol edin
• Kısa Batarya Ömrü:
  • Kontrol edilen cihazın güç tüketimini kontrol edin
  • Akü kapasitesinin yeterli olduğunu doğrulayın
  • Bağlantılarda kaçak olup olmadığını kontrol edin
  • Histerezis değerini artırarak röle açma-kapama sıklığını azaltın

Bakım Önerileri

• Düzenli Kontroller:
  • Terminal bağlantılarının sıkı olup olmadığını periyodik olarak kontrol edin
  • Sensör kablolarını aşınma ve hasar açısından düzenli kontrol edin
  • Sensör ölçümlerini referans bir termometre ile karşılaştırın
  • Röle kontaklarının durumunu kontrol edin
  • 12V besleme voltajının stabil olduğunu kontrol edin
• Temizlik:
  • Cihazın dış yüzeyini yumuşak, hafif nemli bir bezle temizleyin
  • Aşındırıcı temizlik malzemeleri kullanmayın
  • Ekranı temizlerken çizilmemesine dikkat edin
  • Terminalleri ve bağlantı noktalarını temiz ve tozsuz tutun
• Sensör Bakımı:
  • Sensörü mekanik hasarlardan koruyun
  • Sensör kablosunu aşırı bükmekten kaçının
  • Sensörü aşındırıcı veya korozif ortamlardan koruyun
  • Sıvı ortamlarda kullanım için sensörü su geçirmez hale getirin
• Kalibrasyon:
  • 6 ayda bir kalibrasyon kontrolü yapın
  • Hassas uygulamalarda daha sık kalibrasyon yapın
  • Referans bir termometre kullanarak doğruluğu kontrol edin
  • P2 parametresi ile gerekli kalibrasyon ayarlarını yapın
• Akü ve Güç Sistemi Bakımı:
  • Aküleri düzenli olarak kontrol edin ve şarj edin
  • Güneş enerjisi sistemlerinde panelleri temiz tutun
  • Güç regülasyonunun doğru çalıştığını kontrol edin
  • Bağlantı kablolarının oksitlenmesini önleyin
• Uzun Süreli Depolama:
  • Cihazı kuru ve serin bir ortamda saklayın
  • Elektrostatik deşarjdan korumak için antistatik poşet kullanın
  • Uzun süre kullanılmayacaksa bağlantıları sökün
  • Akülerin tamamen boşalmasını önleyin

Güvenlik Önlemleri

• Polariteye dikkat edin, ters bağlantı cihaza zarar verebilir
• Yüksek akım gerektiren cihazlar için harici röle veya MOSFET kullanın
• Kısa devrelere karşı koruma için sigorta kullanın
• Nemli ortamlarda sensör bağlantılarını su geçirmez hale getirin
• Isıtıcı kontrolünde güvenlik termostatı ekleyin
• Araç içi uygulamalarda voltaj dalgalanmalarına karşı regülatör kullanın
• Batarya ile çalışan sistemlerde düşük voltaj koruması ekleyin
• Güneş enerjisi sistemlerinde şarj kontrol ünitesi kullanın

Paket İçeriği

• XH-W3001 12V DC Dijital Termostat 120W

İlgili Ürün Kategorilerimiz

Ürün Hakkında Sıkça Sorulan Sorular
