W3230 AC 220V Röle Çıkışlı Termostat Sıcaklık Kontrol Cihazı

W3230 AC 220V Röle Çıkışlı Termostat Sıcaklık Kontrol Cihazı

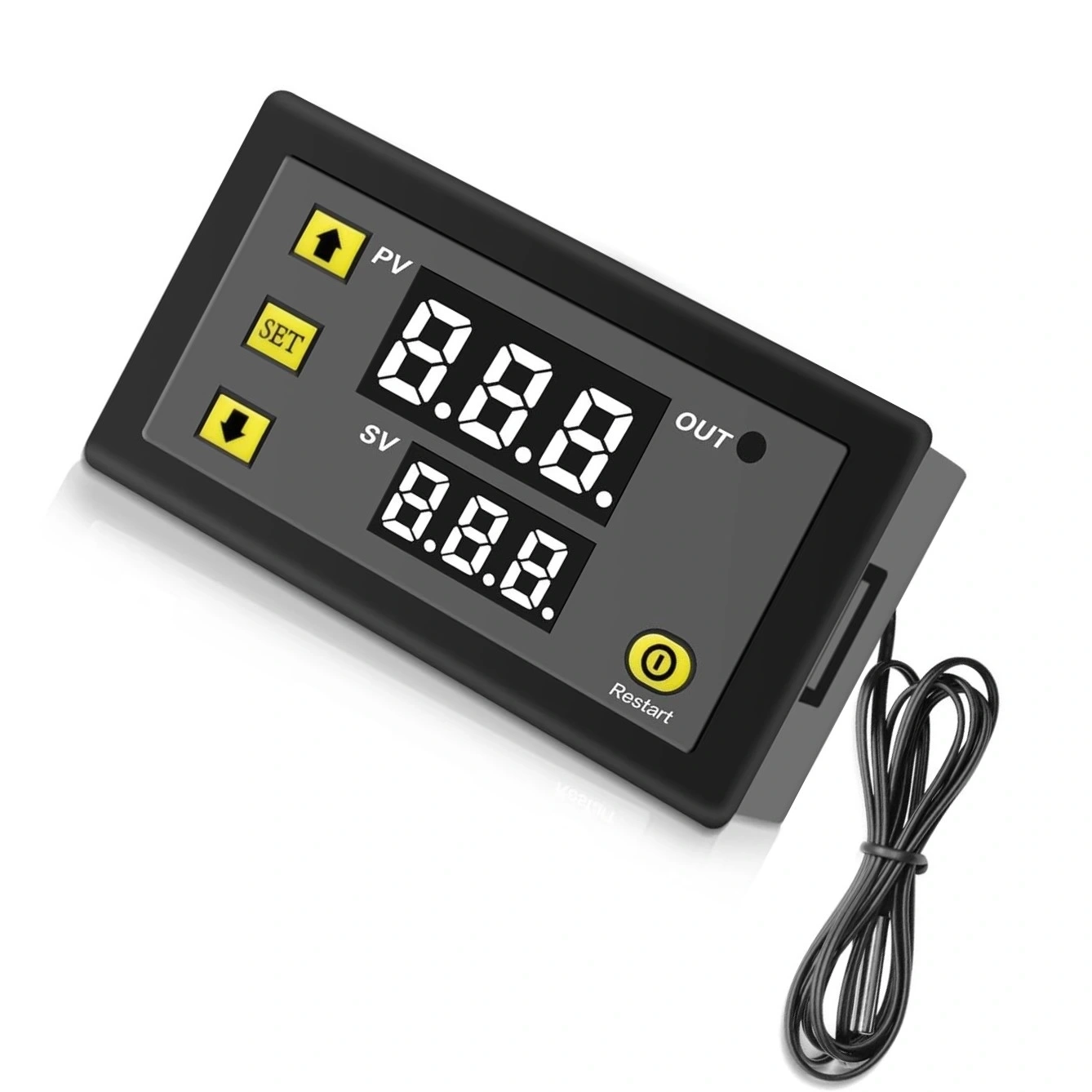

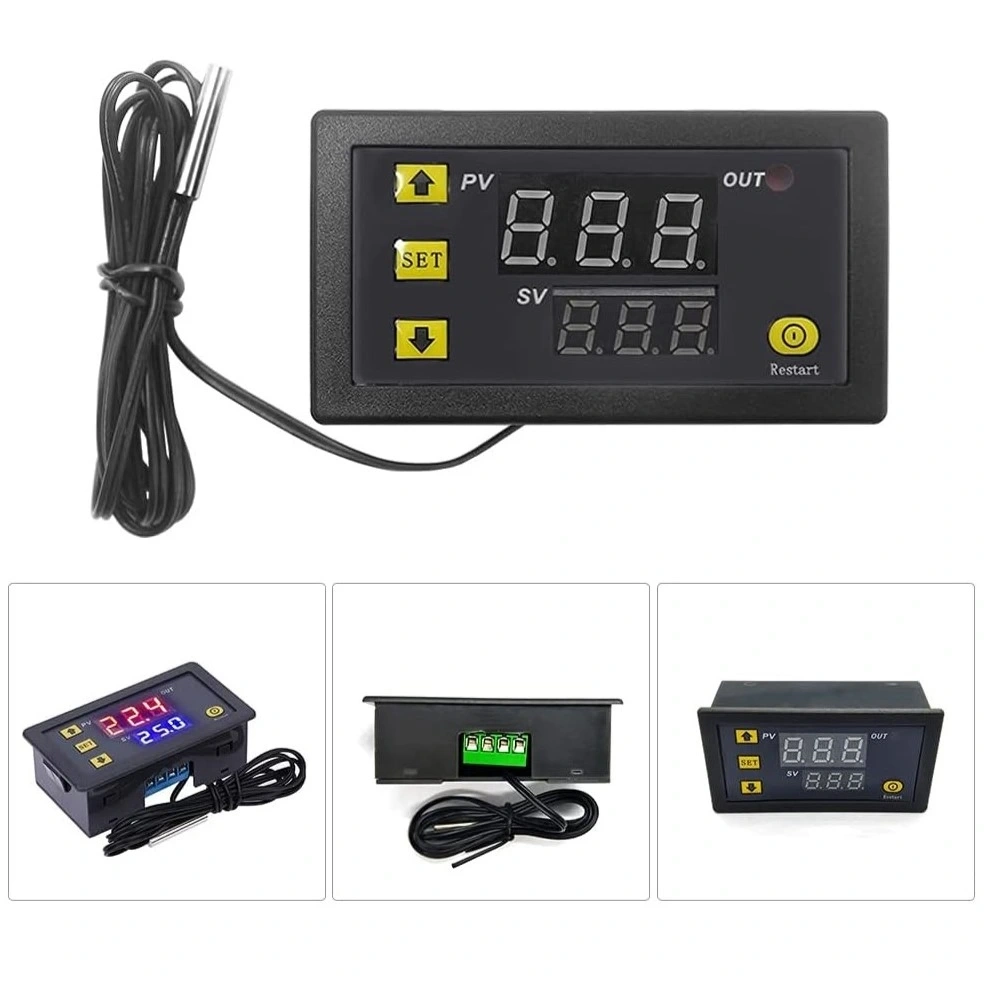

W3230, hassas sıcaklık kontrolü sağlayan kompakt ve güvenilir bir dijital termostattır. 220V AC şebeke geriliminde çalışan bu cihaz, dahili rölesi sayesinde ısıtma ve soğutma sistemlerini otomatik olarak kontrol etmek için tasarlanmıştır.

Geniş sıcaklık ölçüm aralığı (-50°C ile 110°C) ve 0.1°C çözünürlük ile hassas ölçüm yapabilen W3230, panel montajına uygun boyutu ile çeşitli uygulamalarda kolayca kullanılabilir. Ölçüm ve test aletleri kategorisinde kompakt yapısı ve kullanım kolaylığı ile öne çıkar.

Ayarlanabilir histerezis, kalibrasyon özellikleri ve çift dijital ekranı ile kullanıcı dostu bir deneyim sunan W3230, ev, sanayi ve tarım uygulamalarında sıcaklık kontrolü için tercih edilmektedir. Sıcaklık ve nem ölçer ürünleri arasında yer alan bu cihaz, ekonomik fiyatı ve güvenilir performansıyla dikkat çeker.

Teknik Özellikler

W3230 AC 220V Röle Çıkışlı Termostat'ın detaylı teknik özellikleri aşağıda listelenmiştir.

• Model: W3230
• Çalışma Gerilimi: 220V AC (±10%)
• Çalışma Frekansı: 50/60Hz
• Röle Çıkış Kapasitesi: 10A, 220V AC
• Sıcaklık Ölçüm Aralığı: -50°C ~ 110°C
• Sıcaklık Kontrol Aralığı: -50°C ~ 110°C
• Sıcaklık Çözünürlüğü: 0.1°C
• Ölçüm Hassasiyeti: ±0.5°C
• Sensör Tipi: NTC (10K @ 25°C)
• Sensör Kablo Uzunluğu: Yaklaşık 1 metre
• Kontrol Modu: Isıtma veya Soğutma (seçilebilir)
• Ekran: Çift dijital gösterge (mevcut sıcaklık ve ayar değeri)

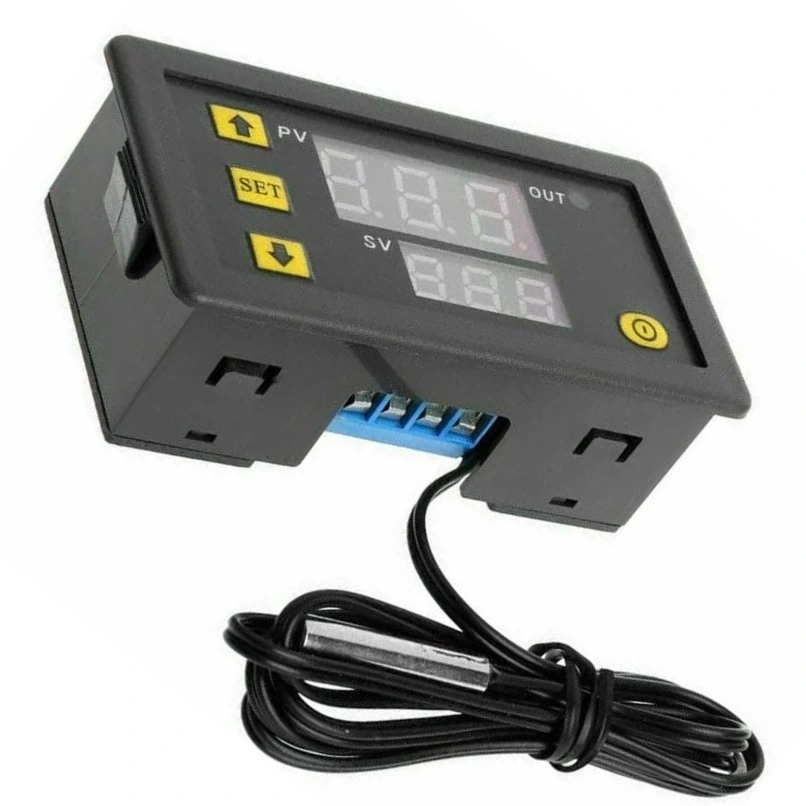

• Bağlantı Tipi: Vidalı terminal bloğu
• Histerezis (Fark) Aralığı: 0.1°C ~ 15°C (ayarlanabilir)
• Kalibrasyon Aralığı: ±7°C
• Gecikme Koruma Fonksiyonu: 1-10 dakika (ayarlanabilir)
• Sıcaklık Birim Seçeneği: °C / °F (değiştirilebilir)
• Çalışma Sıcaklığı: -10°C ~ 60°C
• Depolama Sıcaklığı: -20°C ~ 70°C
• Çalışma Nemi: ≤85% RH (yoğuşmasız)

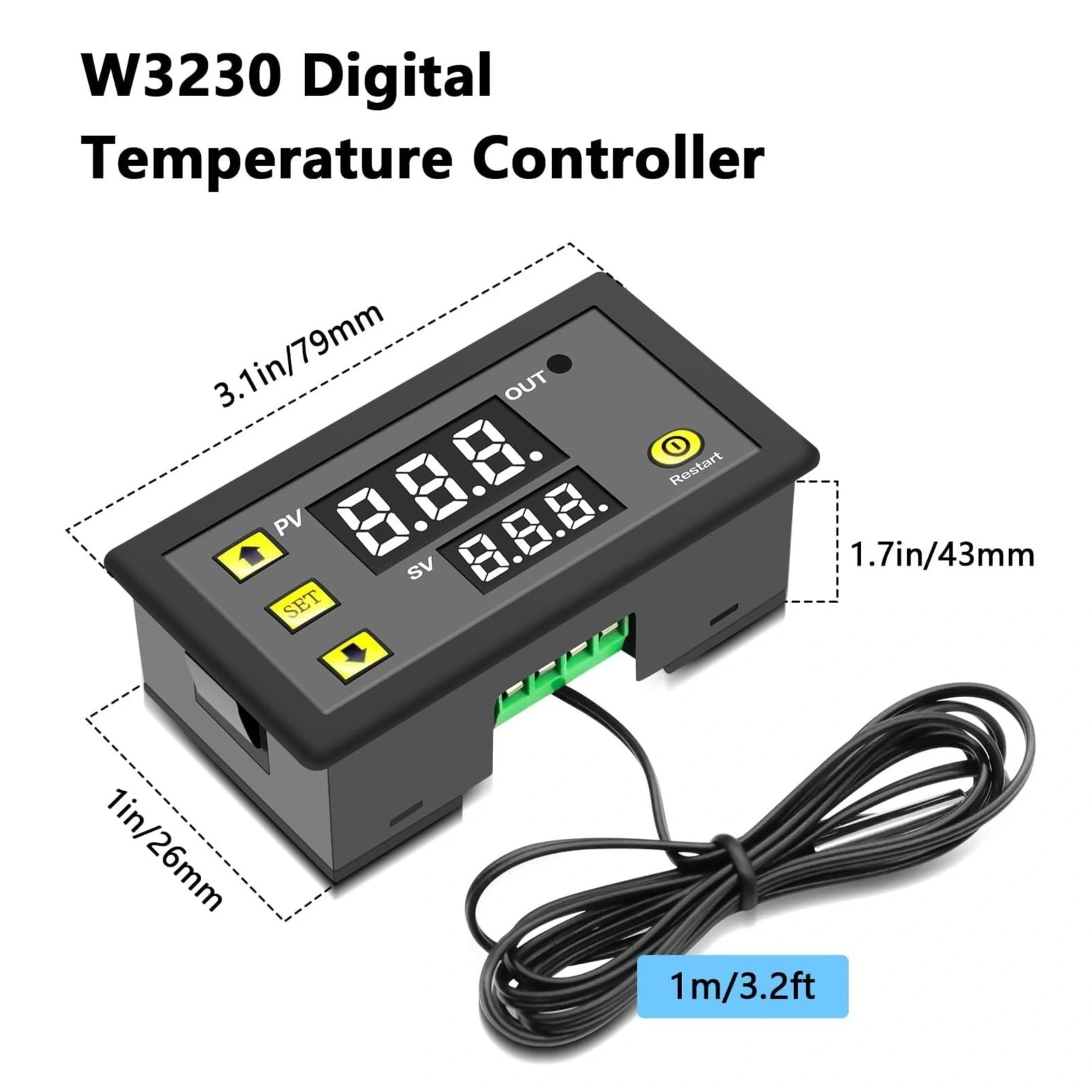

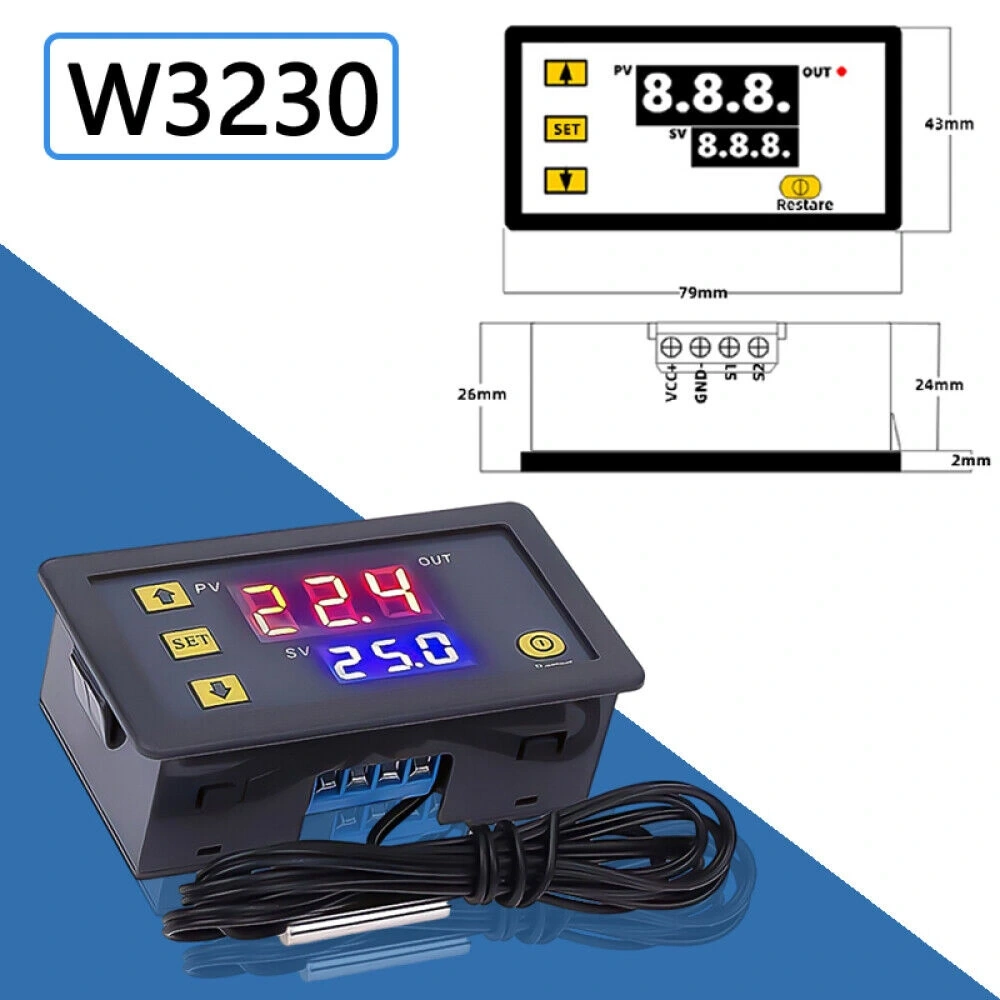

• Boyutlar: 75 × 34.5 × 85 mm (panel kesim: 71 × 29 mm)
• Montaj Tipi: Panel montajı
• Gövde Malzemesi: ABS plastik (alev geciktirici)
• Ağırlık: Yaklaşık 100g
• Hafıza Fonksiyonu: Elektrik kesintisi durumunda ayarları koruma
• Alarm Fonksiyonu: Sensör hatası alarmı
• Güç Tüketimi: <2W
• Röle Tipi: SPDT (tek kutuplu çift yönlü)
• Röle Ömrü: >100,000 açma/kapama döngüsü
• Gösterge Rengi: Kırmızı (üst) ve Yeşil (alt)
• Koruma Sınıfı: IP20 (ön panel)

Kullanım Alanları

W3230 AC 220V Röle Çıkışlı Termostat'ın kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Endüstriyel Uygulamalar

• Endüstriyel soğutma sistemleri
• Proses ısıtma kontrol üniteleri
• Küçük fırınlar ve ısıtma kabinleri
• İmalat ekipmanları sıcaklık kontrolü
• Sanayi tipi kurutma sistemleri

Tarım ve Hayvancılık

• Sera ısıtma ve soğutma sistemleri
• Kümes sıcaklık kontrolü
• Kuluçka makineleri
• Hayvan barınakları ısı kontrolü
• Tohum çimlendirme ortamları

Ev ve Küçük İşletmeler

• Su ısıtıcıları ve boyler kontrolü
• Elektrikli ısıtma sistemleri
• Buzdolabı ve dondurucu kontrol sistemleri
• Küçük işletme soğutma üniteleri
• Ev tipi havalandırma sistemleri

Hobi ve Özel Projeler

• Akvaryum sıcaklık kontrolü
• Teraryum ısıtma sistemleri
• Ev yapımı fermente gıda kabinleri
• DIY kuluçka makineleri
• 3D yazıcı sıcaklık kontrolü

Gıda Saklama ve İşleme

• Gıda depolama odaları
• Peynir ve yoğurt üretim sistemleri
• Et olgunlaştırma dolapları
• Küçük ölçekli şarap mahzenleri
• Pişirme ve kurutma ekipmanları

Avantajlar ve Özellikler

W3230 AC 220V Röle Çıkışlı Termostat'ın sağladığı avantajlar ve öne çıkan özellikleri.

• Çift Ekran: Mevcut ve hedef sıcaklığı aynı anda görüntüleme
• Yüksek Hassasiyet: 0.1°C çözünürlük ile hassas kontrol
• Güçlü Röle: 10A röle ile 2200W'a kadar yük kontrolü
• Kompakt Tasarım: Panel montajı ile alan tasarrufu
• Çift Fonksiyon: Isıtma veya soğutma modlarında çalışabilme
• Geniş Ölçüm Aralığı: -50°C ile 110°C arası ölçüm
• Ayarlanabilir Parametreler: Kullanıcı ihtiyaçlarına göre özelleştirme
• Kalibrasyon İmkanı: Sensör değerini ayarlayabilme özelliği
• Gecikme Koruması: Cihazları sık açma-kapamadan koruma
• Elektrik Kesintisi Hafızası: Ayarları koruma özelliği

Kullanım Kılavuzu

W3230 AC 220V Röle Çıkışlı Termostat'ın doğru ve verimli kullanımı için adımlar.

Temel Kurulum ve Bağlantı:

• Panel üzerinde 71 × 29 mm ölçülerinde montaj kesimi yapın
• Termostatı kesim yerine yerleştirip tutturma klipsleri ile sabitleyin

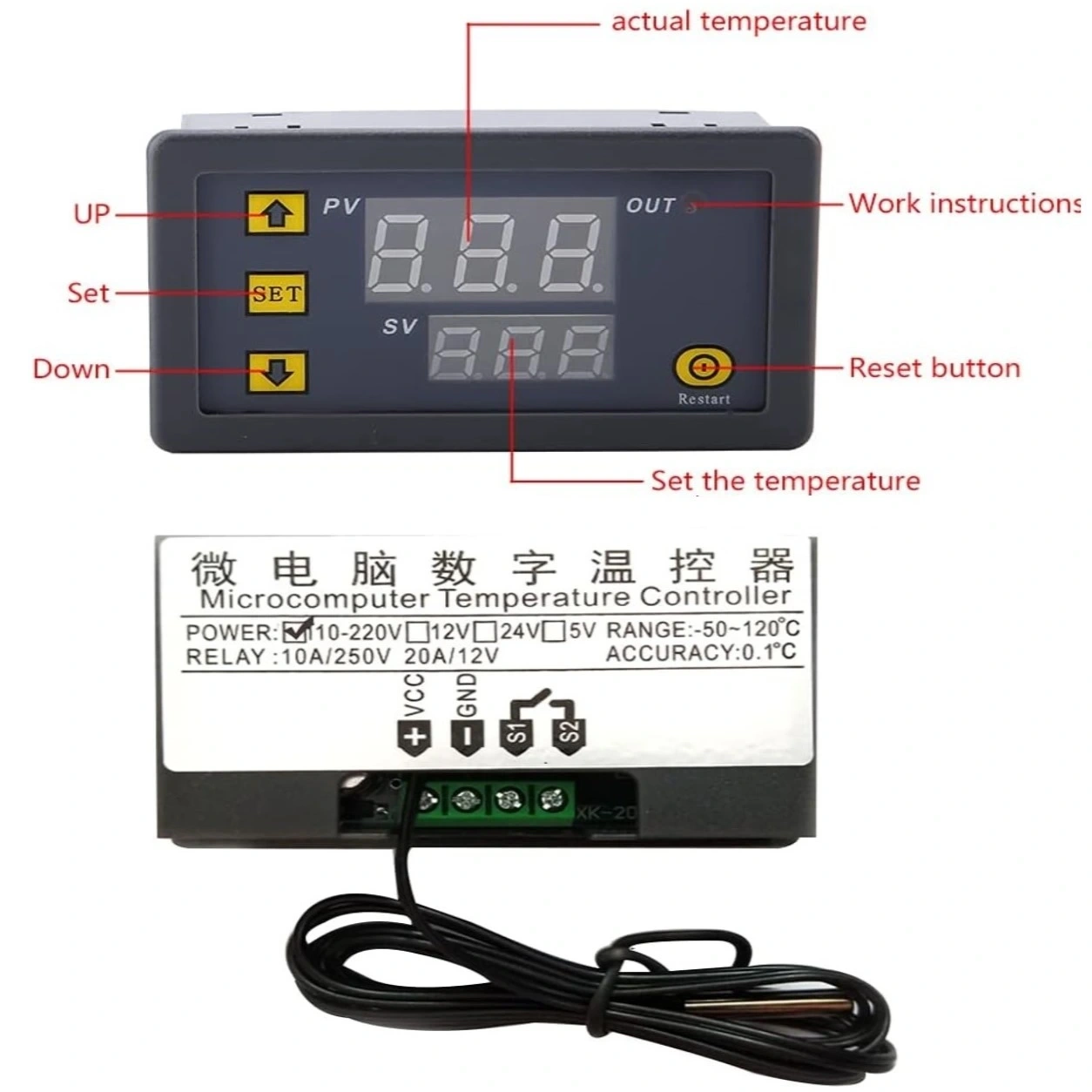

• Elektrik bağlantılarını terminal şemasına göre yapın:
  • 220V AC Giriş: L ve N terminallerine
  • Yük Bağlantısı: NO (Normalde Açık), COM (Ortak) ve NC (Normalde Kapalı) uçlarına
  • Sensör: Sensör terminallerine (polarite önemli değil)
• Sensörü kontrol edilecek ortama yerleştirin
• Tüm bağlantıları kontrol ettikten sonra güç verin

Temel Sıcaklık Ayarı:

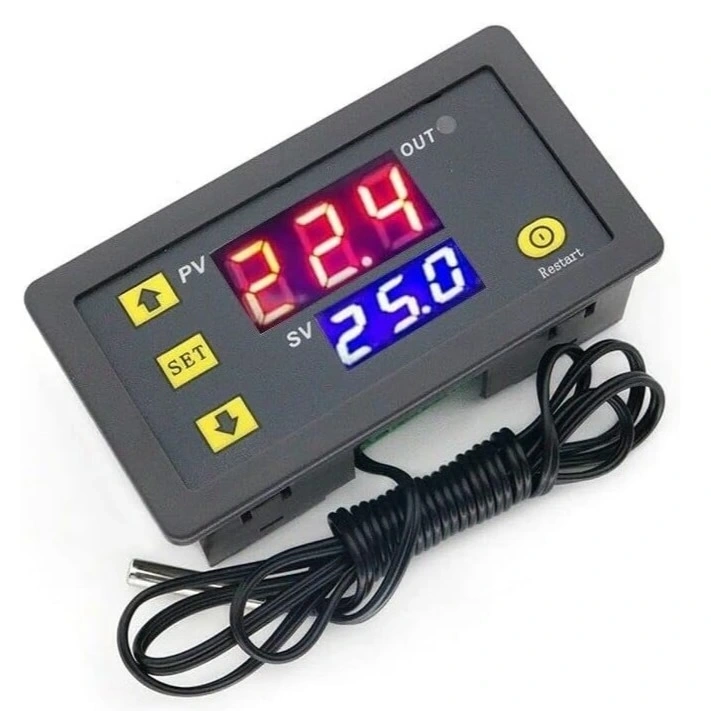

• Cihaz açıldığında üst ekranda mevcut sıcaklık, alt ekranda ayar değeri görünür
• Hedef sıcaklığı ayarlamak için "?" ve "?" düğmelerini kullanın
• Ayar değerini onaylamak için "SET" düğmesine basın veya 5 saniye bekleyin
• Röle çalışma durumu, ekran üzerindeki gösterge ışığı ile izlenebilir

Gelişmiş Parametre Ayarları:

• "SET" düğmesine 3-5 saniye basılı tutun, parametre menüsüne gireceksiniz
• İlk parametre kodu (genellikle P0) görüntülenecektir
• "SET" düğmesine basarak ilgili parametrenin değerini görüntüleyin
• "?" ve "?" düğmeleriyle değeri ayarlayın
• "SET" düğmesine tekrar basarak değeri kaydedin ve sonraki parametreye geçin

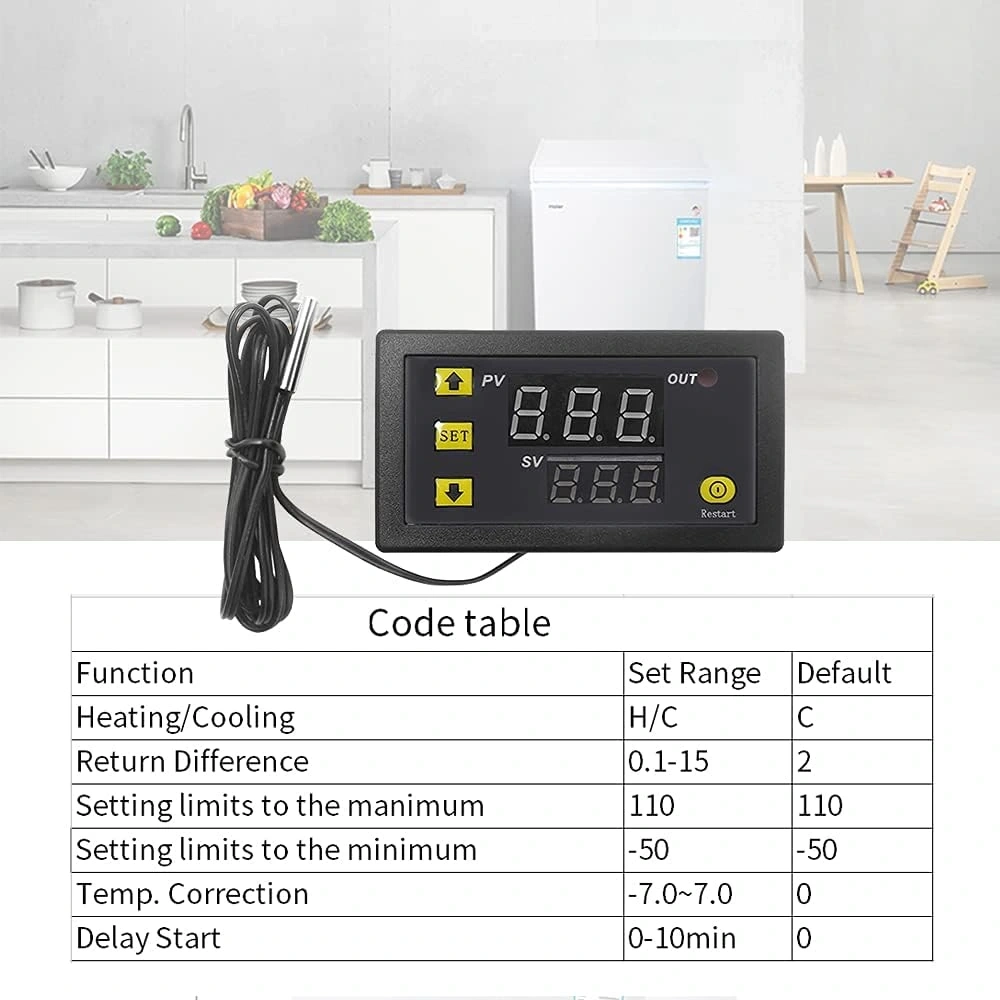

• Temel parametre ayarları:
  • P0: Çalışma modu (0=soğutma, 1=ısıtma)
  • P1: Histerezis değeri (0.1-15°C)
  • P2: Üst sıcaklık limit değeri
  • P3: Alt sıcaklık limit değeri
  • P4: Sıcaklık kalibrasyonu (±7°C)
  • P5: Gecikme süresi (1-10 dakika)
  • P6: Sıcaklık birimi (0=°C, 1=°F)
• Tüm parametreleri ayarladıktan sonra "SET" düğmesine 3-5 saniye basarak çıkış yapın veya 10 saniye bekleyin

Hata Kodları ve Anlamları:

• "---" : Sensör bağlantısı yok veya arızalı
• "LLL" : Ölçülen sıcaklık alt limit değerinin altında
• "HHH" : Ölçülen sıcaklık üst limit değerinin üstünde

Sorun Giderme ve İpuçları

W3230 AC 220V Röle Çıkışlı Termostat kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Cihaz Açılmıyor: Güç bağlantılarını ve sigortaları kontrol edin
• Sensör Hatası (---): Sensör bağlantılarını kontrol edin, gerekirse sensörü değiştirin
• Yanlış Sıcaklık Okuması: P4 parametresi ile kalibrasyon yapın
• Röle Çalışmıyor: Kontrol modunu (P0) ve röle bağlantılarını doğrulayın
• Sık Açılıp Kapanma: Histerezis değerini (P1) artırın

Verimli Kullanım İçin İpuçları

• Sensörü hava akımından ve doğrudan ısı kaynaklarından uzak tutun
• Güvenilir bir termometre ile karşılaştırarak kalibrasyon yapın
• Röle kapasitesini aşan cihazlar için harici bir kontaktör kullanın
• Kompresörü olan cihazlarda (buzdolabı, klima) gecikme süresini en az 3 dakika olarak ayarlayın
• Elektrik kesintisi sonrası cihazın doğru çalıştığını kontrol edin

Bakım ve Koruma

• Terminal bağlantılarını düzenli olarak kontrol edin, gevşek bağlantılar ısınmaya neden olabilir
• Sensör kablosunu düzenli olarak hasar kontrolü için inceleyin
• Cihazı nemden ve aşırı tozdan koruyun
• Ön paneli yumuşak, kuru bir bezle temizleyin, kimyasal temizleyiciler kullanmayın
• Yıldırım ve elektrik dalgalanmalarına karşı koruyucu önlemler alın

Paket İçeriği

• W3230 AC 220V Röle Çıkışlı Termostat Sıcaklık Kontrol Cihazı
