XH-W3002 220V AC Dijital Ayarlı Termostat 1500W

XH-W3002 220V AC Dijital Ayarlı Termostat 1500W

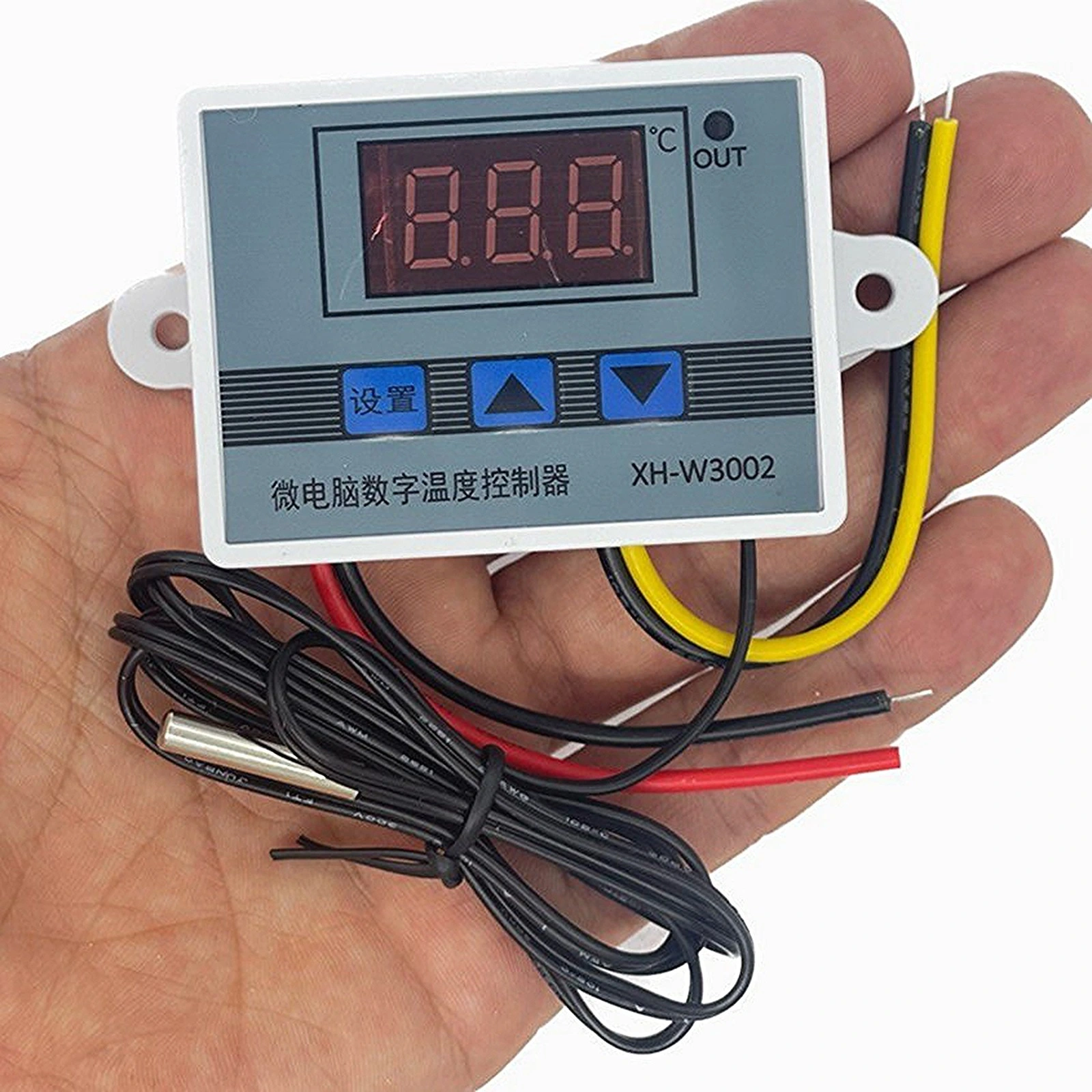

XH-W3002 Dijital Ayarlı Termostat, sıcaklık kontrolü gerektiren sistemler için tasarlanmış kompakt ve kullanıcı dostu bir kontrol cihazıdır. 220V AC şebeke gerilimi ile çalışan bu termostat, 1500W'a kadar yük kapasitesi ile evsel ve endüstriyel ısıtma veya soğutma uygulamalarında güvenle kullanılabilir. -50°C ile +110°C arasındaki geniş sıcaklık aralığında çalışabilen cihaz, mikroişlemci tabanlı kontrol sistemi sayesinde hassas ve kararlı sıcaklık yönetimi sağlar.

Bu ölçüm ve test aleti, çift LED ekranı ile mevcut sıcaklık ve ayarlanan hedef sıcaklığı aynı anda gösterme imkanı sunar. ±0.1°C hassasiyetle sıcaklık ölçümü yapabilen XH-W3002, ayarlanabilir histerezis değeri sayesinde farklı uygulamalara uygun şekilde ince ayar yapılmasına olanak tanır. Yüksek güvenilirlik için tasarlanan cihaz, elektrik kesintilerinde bile ayarlarınızı koruyan EEPROM bellek özelliğine sahiptir.

Panel montajına uygun tasarımı ile kontrol panellerine kolayca entegre edilebilen bu sıcaklık ölçer, hem ısıtma hem soğutma modlarında çalışabilir. Kullanıcı tarafından seçilebilen çalışma modu, sistemin ihtiyaçlarına göre cihazın davranışını değiştirmenize olanak sağlar. NTC sensör teknolojisi kullanan cihaz, 1 metre uzunluğunda sensör kablosu ile birlikte gelir ve gerektiğinde bu kablo uygun şekilde uzatılabilir.

Su geçirmez ön paneli (IP65) sayesinde nemli ortamlarda bile güvenle kullanılabilen XH-W3002, üç düğmeli basit kullanıcı arayüzü ile kolay programlanabilir. Cihazın kompresör koruma gecikmesi özelliği, soğutma uygulamalarında kompresörün sık açılıp kapanmasını önleyerek ekipman ömrünü uzatır. Yüksek ve düşük sıcaklık alarm fonksiyonu, belirlenen limit değerler aşıldığında kullanıcıyı uyararak kritik süreçlerde güvenlik sağlar.

İnkübatörlerden evsel ısıtma sistemlerine, akvaryumlardan kurutma fırınlarına kadar çeşitli uygulamalarda kullanılabilen XH-W3002, endüstriyel standartlarda güvenlik ve performans sunar. Kompakt boyutları, kolay kurulumu ve kullanımı, geniş çalışma aralığı ve dayanıklı yapısı ile hem profesyonel hem de hobi amaçlı sıcaklık kontrolü ihtiyaçlarınız için ideal bir cihazdır. Yüksek kaliteli röle çıkışı, 10A akım taşıma kapasitesi ile birçok ısıtıcı veya soğutucu ekipmanı doğrudan kontrol edebilir.

Teknik Özellikler

XH-W3002 220V AC Dijital Ayarlı Termostat 1500W'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Model: XH-W3002.
• Çalışma Gerilimi: 220V AC (±15%), 50/60Hz,
• Maksimum Yük Kapasitesi: 1500W (10A/220V)
• Güç Tüketimi: <3W
• Ekran: Çift LED dijital gösterge (kırmızı)
• Sıcaklık Ölçüm Aralığı: -50°C ~ +110°C
• Sıcaklık Ölçüm Doğruluğu: ±0.1°C
• Sıcaklık Gösterim Çözünürlüğü: 0.1°C
• Sensör Tipi: NTC termistör (10K/3950)

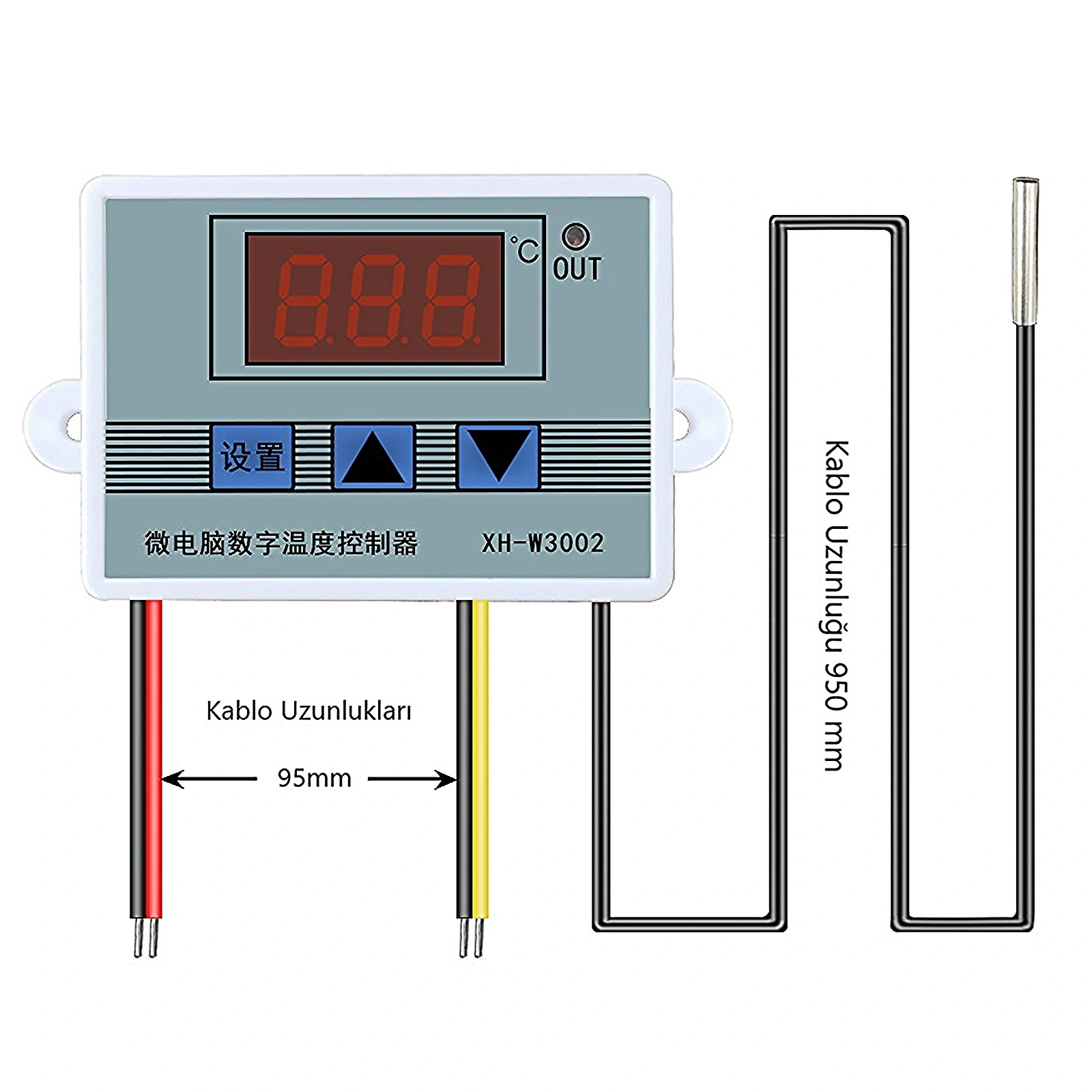

• Sensör Kablo Uzunluğu: 1 metre (standart)
• Röle Çıkışı: 1 adet
• Röle Kontak Kapasitesi: 10A/220V AC (rezistif yük)
• Kontrol Modları:
  • Isıtma (Heating)
  • Soğutma (Cooling)
• Histerezis Aralığı: 0.1°C ~ 15°C (ayarlanabilir)
• Kalibrasyon Aralığı: ±7°C
• Kompresör Koruma Gecikmesi: 0-10 dakika (ayarlanabilir)
• Alarm Fonksiyonu: Yüksek ve düşük sıcaklık alarmı

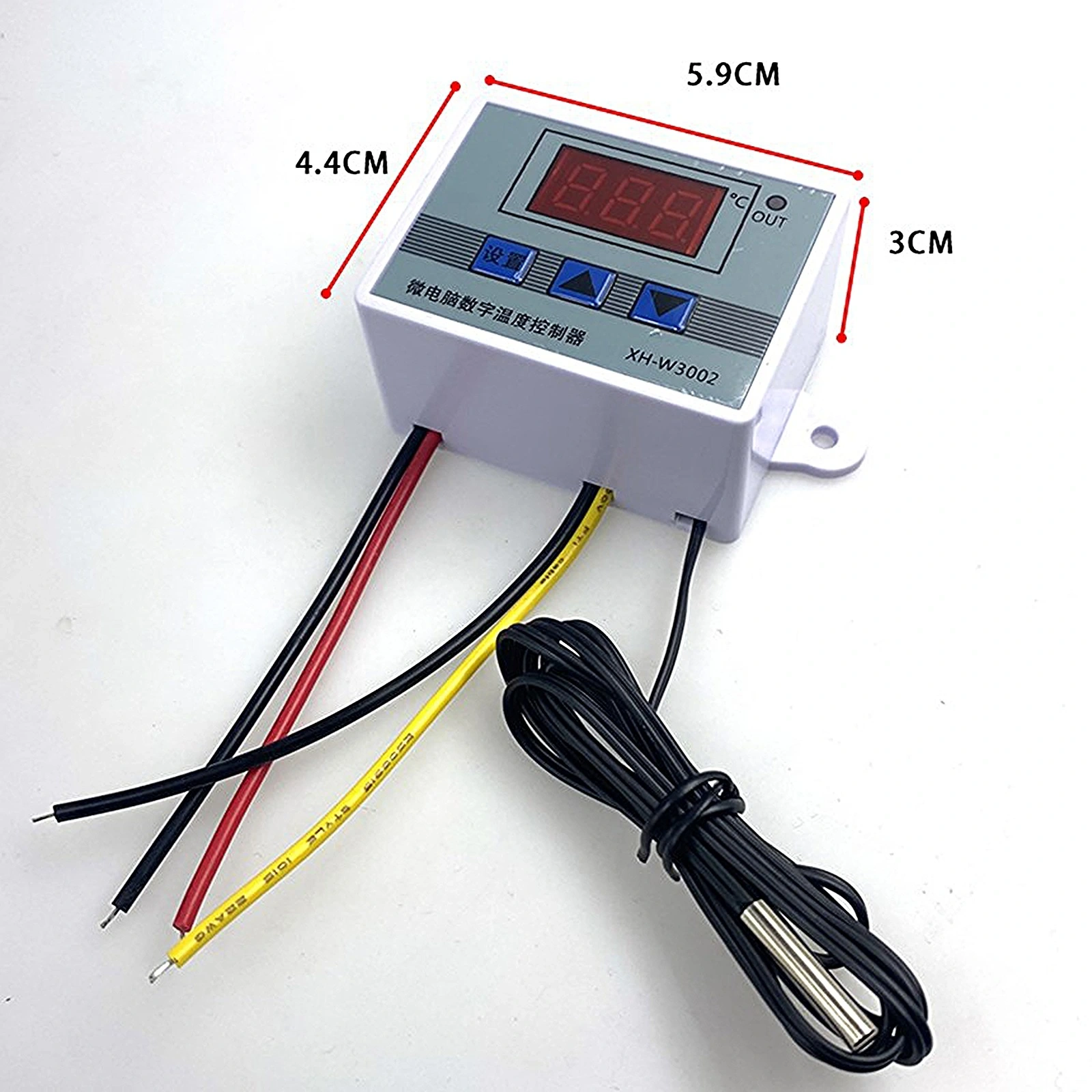

• Ön Panel Boyutları: 75mm × 34.5mm
• Montaj Delik Boyutu: 71mm × 29mm
• Montaj Derinliği: 60mm
• Ön Panel Koruma Sınıfı: IP65 (su geçirmez)
• Çalışma Ortamı:
  • Sıcaklık: -10°C ~ 60°C
  • Nem: 10% ~ 90% RH (yoğuşmasız)
• Gövde Malzemesi: ABS plastik (alev geciktirici)
• Ağırlık: Yaklaşık 100g
• Bellek Özelliği: Elektrik kesintisinde ayarları koruma (EEPROM)
• Kullanıcı Arabirimi: 3 düğmeli ön panel kontrolü
• Terminal Bağlantısı: Vidalı klemens tipi
• Kablo Giriş Çapı: Maksimum 2.5mm²
• Sertifikalar: CE, RoHS
• Alarm Göstergesi: LED ekranda görsel uyarı
• Örnekleme Süresi: 0.5 saniye
• Kontrol Algoritması: ON/OFF kontrol
• Fabrika Ayarlarına Sıfırlama: Var

Kullanım Alanları

XH-W3002 220V AC Dijital Ayarlı Termostat 1500W'nin kullanılabileceği çeşitli alanlar ve uygulamalar.

Tarım ve Hayvancılık

• Kuluçka makineleri
• Seralarda sıcaklık kontrolü
• Hayvan barınakları
• Mantar yetiştirme odaları
• Tarımsal ürün depolama alanları

Ev ve Hobi

• Akvaryum ısıtıcı kontrolü
• Teraryum sıcaklık yönetimi
• DIY kuluçka makineleri
• Kompost sistemleri
• Ev bitki yetiştirme sistemleri

Gıda İşleme

• Gıda kurutma sistemleri
• Fermentasyon kabinleri
• Yoğurt yapma makineleri
• Ekmek mayalama sistemleri
• Peynir olgunlaştırma dolapları

Endüstriyel Uygulamalar

• Küçük ölçekli ısıtma sistemleri
• Endüstriyel fırınlar
• Soğutma sistemleri
• Kimyasal işlemler için sıcaklık kontrolü
• Test odaları

HVAC Sistemleri

• Fan kontrol sistemleri
• Basit iklimlendirme sistemleri
• Oda termostatlari
• Küçük ölçekli havalandırma sistemleri
• Su ısıtıcılar

Özel Uygulamalar

• Elektronik komponent test sistemleri
• Korozyon test cihazları
• Fotoğraf ve film banyo sistemleri
• Laboratuvar ekipmanları
• Sanat ve el sanatları projeleri (mum, sabun yapımı vb.)

Avantajlar ve Özellikler

XH-W3002 220V AC Dijital Ayarlı Termostat 1500W'nin sağladığı avantajlar ve özellikler.

• Geniş Ölçüm Aralığı: -50°C ile +110°C arası sıcaklık ölçümü
• Yüksek Doğruluk: ±0.1°C hassasiyet ile hassas ölçüm
• Çift Ekran: Mevcut ve hedef sıcaklık değerlerini aynı anda görebilme
• Çift Çalışma Modu: Isıtma veya soğutma modunda kullanabilme
• Ayarlanabilir Histerezis: 0.1°C ile 15°C arasında kontrol aralığı belirleme
• Kalibrasyon İmkanı: ±7°C aralığında sensör kalibrasyonu yapabilme
• Kompresör Koruması: Kısa çevrim önleme için gecikme ayarı
• Alarm Fonksiyonu: Kritik sıcaklık değerleri için uyarı sistemi
• Su Geçirmez Panel: IP65 koruma sınıfı ile güvenli kullanım
• Kompakt Tasarım: Sınırlı alanlarda kolay montaj
• Bellek Fonksiyonu: Elektrik kesintilerinde ayarları koruma
• Yüksek Yük Kapasitesi: 10A/220V ile 1500W'a kadar doğrudan kontrol
• Kolay Kurulum: Standart panel kesimi ile hızlı montaj
• Kullanıcı Dostu: Basit üç düğmeli kullanıcı arayüzü
• Düşük Güç Tüketimi: 3W'dan az enerji sarfiyatı

Kurulum ve Kullanım Rehberi

XH-W3002 220V AC Dijital Ayarlı Termostat 1500W'nin doğru kurulumu ve kullanımı için rehber.

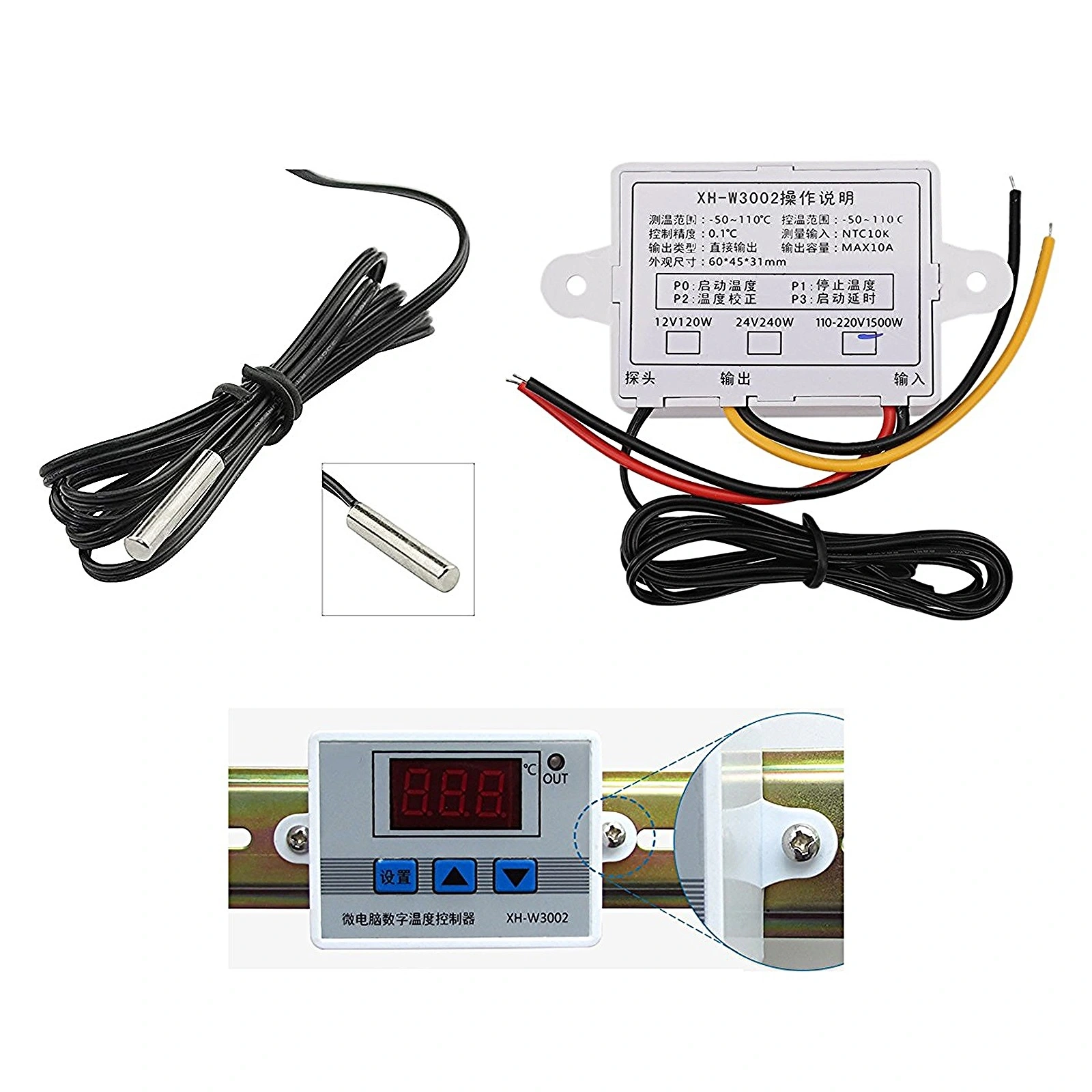

Montaj ve Bağlantı Adımları:

• Panel Montajı:
  • Montaj panelinde 71mm × 29mm boyutlarında bir kesim yapın
  • Cihazı ön taraftan panel deliğine yerleştirin
  • Cihazın arka kısmına montaj klipslerini takın ve sabitleyin
  • Cihazın panele tam oturduğundan emin olun
• Elektrik Bağlantıları:
  • Tüm bağlantıları yapmadan önce elektriği kesin
  • Güç kaynağını (220V AC) ilgili terminallere bağlayın
  • NTC sensörünü sensör terminallerine bağlayın (polarite önemli değil)
  • Kontrol edilecek cihazı (ısıtıcı veya soğutucu) röle çıkışına bağlayın
  • Tüm terminal vidalarını iyice sıkarak gevşek bağlantı olmadığından emin olun
• Sensör Yerleşimi:
  • Sensörü sıcaklık ölçülecek ortama veya yüzeye uygun şekilde yerleştirin
  • Sensörü doğrudan ısıtıcı veya soğutucu elemanlara temas ettirmeyin
  • Ortam sıcaklığını en iyi yansıtacak bir konum seçin
  • Gerekirse sensörü sabitlemek için ısıya dayanıklı bant veya kelepçe kullanın
  • Sensör kablosunu güç kablolarından uzak tutun

Temel Ayarlar ve Programlama:

• Cihazı Çalıştırma:
  • Elektrik bağlantısını yaptıktan sonra cihaz otomatik olarak açılacaktır
  • Ekranda mevcut sıcaklık ve ayarlanan sıcaklık değerleri görünecektir
• Sıcaklık Ayarı:
  • SET düğmesine kısa basın, hedef sıcaklık değeri yanıp sönecektir
  • Yukarı/aşağı ok tuşlarıyla istenen sıcaklık değerini ayarlayın
  • SET düğmesine tekrar basarak veya 5 saniye bekleyerek ayarı onaylayın
• Parametre Ayarları:
  • SET düğmesini 3 saniye basılı tutun, parametre menüsü açılacaktır
  • İlk parametre kodu görünecektir (P0)
  • Yukarı/aşağı ok tuşlarıyla parametreler arasında geçiş yapın
  • İstenen parametreyi seçtiğinizde SET tuşuna basın
  • Yukarı/aşağı ok tuşlarıyla parametre değerini ayarlayın
  • SET düğmesine basarak değişikliği onaylayın
  • Normal çalışma moduna dönmek için SET düğmesine 3 saniye basın veya 30 saniye bekleyin

Önemli Parametreler ve Ayarları:

• P0 (Çalışma Modu):
  • H: Isıtma modu (sıcaklık düştüğünde röle açılır)
  • C: Soğutma modu (sıcaklık yükseldiğinde röle açılır)
• P1 (Histerezis/Diferansiyel):
  • Rölenin açılıp kapanması arasındaki sıcaklık farkını belirler
  • 0.1°C ile 15°C arasında ayarlanabilir
  • Isıtıcılar için düşük değer (0.5-1°C), soğutucular için yüksek değer (2-3°C) önerilir
• P2 (Sıcaklık Kalibrasyonu):
  • Sensör ölçümünü kalibre etmek için ±7°C aralığında değer
  • Pozitif değer: Ölçülen değere eklenir
  • Negatif değer: Ölçülen değerden çıkarılır
• P3 (Gecikme Süresi):
  • Rölenin kapanmasından tekrar açılmasına kadar geçmesi gereken minimum süre (dakika)
  • 0-10 dakika arasında ayarlanabilir
  • Soğutma sistemleri için en az 3 dakika önerilir
• P4 (Yüksek Sıcaklık Alarmı):
  • Sıcaklık bu değeri aştığında alarm devreye girer
  • Devre dışı bırakmak için maksimum değere ayarlayın
• P5 (Düşük Sıcaklık Alarmı):
  • Sıcaklık bu değerin altına düştüğünde alarm devreye girer
  • Devre dışı bırakmak için minimum değere ayarlayın
• P6 (Fabrika Ayarlarına Dönüş):
  • 1: Tüm parametreleri fabrika varsayılan değerlerine sıfırlar
  • 0: Sıfırlama yapmaz

Kullanım Tavsiyeleri:

• Uygulama Örnekleri:
  • Kuluçka Makinesi: Isıtma modunda, 37.5°C hedef sıcaklık, 0.5°C histerezis
  • Buzdolabı: Soğutma modunda, 4°C hedef sıcaklık, 2°C histerezis, 3 dakika gecikme
  • Akvaryum: Isıtma modunda, 26°C hedef sıcaklık, 0.5°C histerezis
  • Sera: Isıtma modunda kış için, soğutma modunda yaz için kullanım
• Histerezis Ayarı Önerileri:
  • Hassas kontrol gerektiren uygulamalarda düşük histerezis (0.5-1°C) kullanın
  • Kompresörlü soğutma sistemleri için yüksek histerezis (2-3°C) kullanın
  • Cihazın çok sık açılıp kapanmasını önlemek için uygun histerezis seçin
• Güvenlik Önlemleri:
  • Kritik uygulamalarda alarm fonksiyonunu aktif kullanın
  • Yüksek güçlü cihazlar için harici kontaktör kullanmayı düşünün
  • Sensörün doğru çalıştığını düzenli olarak kontrol edin
  • Kompresörlü sistemlerde gecikme süresini aktif edin

Sorun Giderme ve Bakım

XH-W3002 220V AC Dijital Ayarlı Termostat 1500W'nin bakımı ve olası sorunların çözümü.

Sık Karşılaşılan Sorunlar

• Ekranda "---" Gösterimi:
  • Sensör bağlantılarını kontrol edin
  • Sensör kablosunda kopukluk olup olmadığını kontrol edin
  • Terminal bağlantılarının sıkı olduğundan emin olun
  • Sensörü değiştirin
• Ekranda "HHH" Gösterimi:
  • Sıcaklık ölçüm aralığının üzerinde bir değer (>110°C)
  • Sensörün aşırı ısı kaynaklarından uzak olduğunu kontrol edin
  • Sensörde kısa devre olup olmadığını kontrol edin
• Ekranda "LLL" Gösterimi:
  • Sıcaklık ölçüm aralığının altında bir değer (<-50°C)
  • Sensör bağlantılarında açık devre olup olmadığını kontrol edin
  • Sensörün aşırı soğuk ortamda olmadığından emin olun
• Röle Çalışmıyor:
  • Çalışma modunu (P0) kontrol edin
  • Histerezis değerini (P1) kontrol edin, çok yüksek olabilir
  • Gecikme süresinin (P3) dolup dolmadığını kontrol edin
  • Röle bağlantılarını kontrol edin
  • Kontrol edilen cihazın çalışır durumda olduğunu doğrulayın
• Sıcaklık Doğru Ölçülmüyor:
  • Sensör kalibrasyonunu (P2) kontrol edin
  • Sensörün doğru yerleştirildiğinden emin olun
  • Referans bir termometre ile karşılaştırın
  • Sensörün hasarlı olup olmadığını kontrol edin
• Cihaz Açılmıyor veya Ekran Çalışmıyor:
  • Güç bağlantılarını kontrol edin
  • Besleme voltajının doğru olduğunu doğrulayın (220V AC)
  • Sigortaları kontrol edin
  • Cihazın hasar görüp görmediğini inceleyin
• Kontrol Edilen Cihaz Çok Sık Açılıp Kapanıyor:
  • Histerezis değerini (P1) artırın
  • Soğutma sistemleri için gecikme süresini (P3) kontrol edin
  • Sensörün ısı kaynağından etkilenmediğinden emin olun

Bakım Önerileri

• Düzenli Kontroller:
  • Terminal bağlantılarının sıkı olup olmadığını periyodik olarak kontrol edin
  • Sensör kablolarını aşınma ve hasar açısından düzenli kontrol edin
  • Sensör ölçümlerini referans bir termometre ile karşılaştırın
  • Röle kontaklarının durumunu 6 ayda bir kontrol edin
• Temizlik:
  • Cihazın dış yüzeyini yumuşak, hafif nemli bir bezle temizleyin
  • Aşındırıcı temizlik malzemeleri kullanmayın
  • Ekranı temizlerken çizilmemesine dikkat edin
  • Terminalleri ve bağlantı noktalarını temiz ve tozsuz tutun
• Sensör Bakımı:
  • Sensörü mekanik hasarlardan koruyun
  • Sensör kablosunu aşırı bükmekten kaçının
  • Sensörü aşındırıcı veya korozif ortamlardan koruyun
  • Sensör ucunun temiz olduğundan emin olun
• Kalibrasyon:
  • Yılda bir kez kalibrasyon kontrolü yapın
  • Hassas uygulamalarda daha sık kalibrasyon yapın
  • Referans bir termometre kullanarak doğruluğu kontrol edin
  • P2 parametresi ile gerekli kalibrasyon ayarlarını yapın
• Röle Koruması:
  • Yüksek güçlü cihazları (>1000W) kontrol ederken harici kontaktör kullanın
  • Soğutma sistemlerinde kompresör koruma gecikmesini aktif tutun
  • Röle kontaklarının aşınmasını önlemek için sık açma-kapama yapmaktan kaçının
  • Endüktif yükler (motor, kompresör) için röle kapasitesinin %70'ini aşmayın
• Uzun Süreli Depolama:
  • Cihazı kuru ve serin bir ortamda saklayın
  • Elektrostatik deşarjdan korumak için antistatik poşet kullanın
  • Sensörleri temiz ve korunaklı şekilde muhafaza edin
  • Uzun süre kullanılmayacak cihazların terminal bağlantılarını gevşetin

Güvenlik Önlemleri

• Montaj ve bakım sırasında elektrik beslemesini kesin
• Elektrik çarpma riskine karşı güvenlik önlemleri alın
• Cihazı su veya aşırı nemden koruyun (ön panel hariç)
• Kontrol edilen cihazın toplam gücünün maksimum yük kapasitesini (1500W) aşmadığından emin olun
• Yüksek akım gerektiren cihazlar için uygun kablo kesiti kullanın
• Cihazı yanıcı veya patlayıcı ortamlarda kullanmaktan kaçının
• Çalışma sıcaklık aralığı dışında (-10°C ~ 60°C) cihazı kullanmayın
• Kritik uygulamalarda yedek bir kontrol sistemi veya alarm mekanizması bulundurun

Paket İçeriği

• XH-W3002 220V AC Dijital Ayarlı Termostat 1500W

İlgili Ürün Kategorilerimiz

Ürün Hakkında Sıkça Sorulan Sorular
