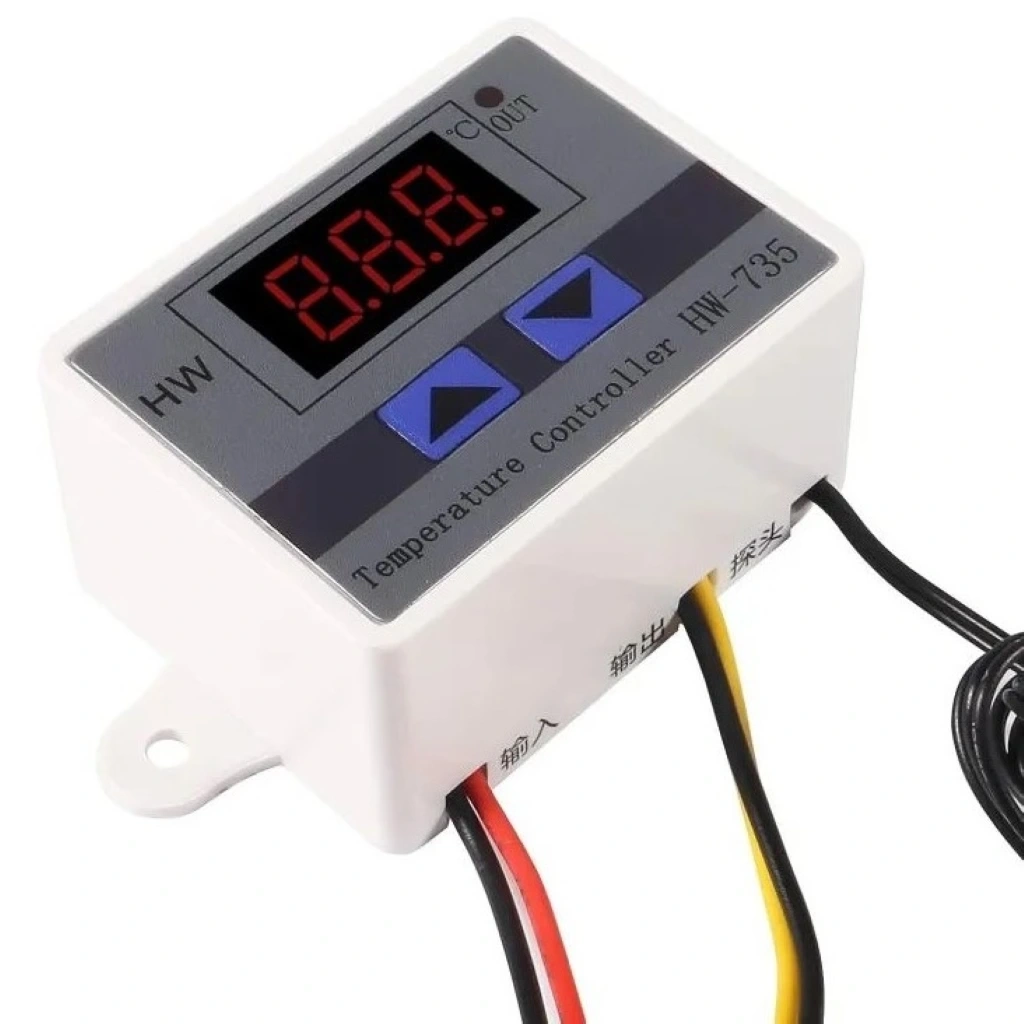

XH-W3001 220V AC Dijital Termostat 1500W

XH-W3001 220V AC Dijital Termostat 1500W

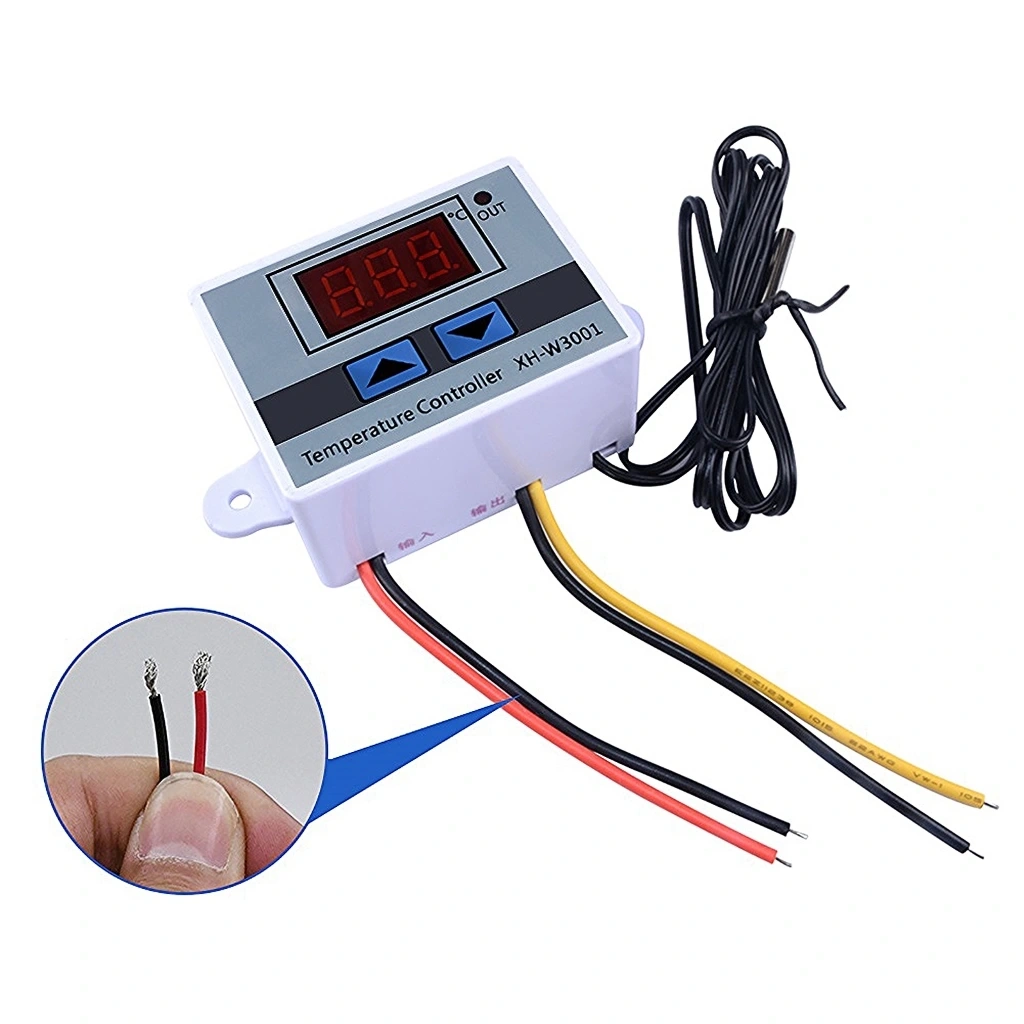

XH-W3001 Dijital Termostat, sıcaklık kontrolünü basit ve etkili bir şekilde sağlayan kompakt bir kontrol cihazıdır. 220V AC şebeke gerilimi ile çalışan bu termostat, 1500W'a kadar yük kapasitesi ile ev tipi ve hafif endüstriyel ısıtma veya soğutma uygulamalarına uygun bir çözüm sunar. Tek ekranlı tasarımıyla kullanım kolaylığı sağlayan cihaz, -50°C ile +110°C arasındaki geniş sıcaklık aralığında hassas kontrol sağlar.

Bu ölçüm ve test aleti, mikroişlemci kontrollü yapısı ile 0.1°C hassasiyette okuma yapabilir ve kullanıcı tarafından ayarlanabilen histerezis değeri sayesinde farklı kontrol senaryolarına uyum sağlar. Cihaz üzerindeki üç buton ile tüm ayarlamalar kolayca yapılabilir. Ayrıca ayarlanan değerler, elektrik kesintilerinde bile kalıcı hafızada saklanır, böylece tekrar programlama gerekmez.

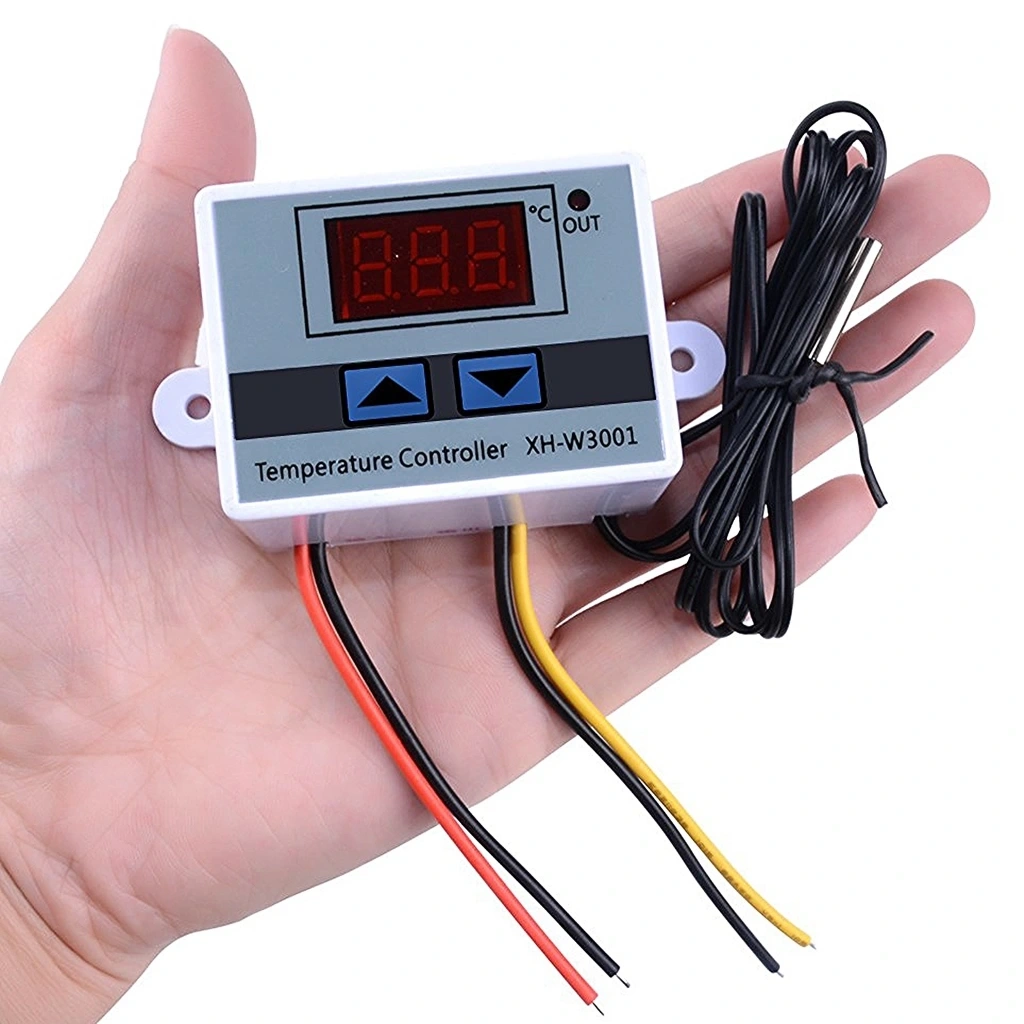

Kompakt boyutlarıyla küçük kontrol panellerine bile sığabilen bu sıcaklık ölçer, hem ısıtma hem soğutma modlarında çalışabilir. Tek bir parametre değişikliği ile mod seçimi yapılabilir, böylece aynı cihaz farklı mevsimlerde veya uygulamalarda çok yönlü kullanılabilir. NTC sensör teknolojisi kullanılarak tasarlanan cihaz, endüstriyel standartlara uygun ölçüm performansı sunar.

Ön panel su geçirmez özelliği (IP65) sayesinde nemli ortamlarda bile güvenle kullanılabilen XH-W3001, ayrıca kompresör koruma fonksiyonu ile soğutma sistemlerinde kompresörün erken yıpranmasını önler. Basit ama işlevsel tasarımı, hem profesyoneller hem de hobi kullanıcıları için ideal bir seçimdir. Alarm fonksiyonu ile kritik sıcaklık değerleri aşıldığında kullanıcıyı uyarabilir.

Kuluçka makineleri, akvaryumlar, küçük seralar, soğutma sistemleri ve ev ısıtma uygulamaları gibi çeşitli alanlarda kullanılabilen XH-W3001, ekonomik fiyatı ve güvenilir performansıyla öne çıkar. Tek röle çıkışı ile ısıtıcı veya soğutucu cihazları doğrudan kontrol edebilir. Standart boyutlardaki panel kesimi ile kolay montaj imkanı sunan bu termostat, uzun ömürlü ve dayanıklı malzemelerden üretilmiştir.

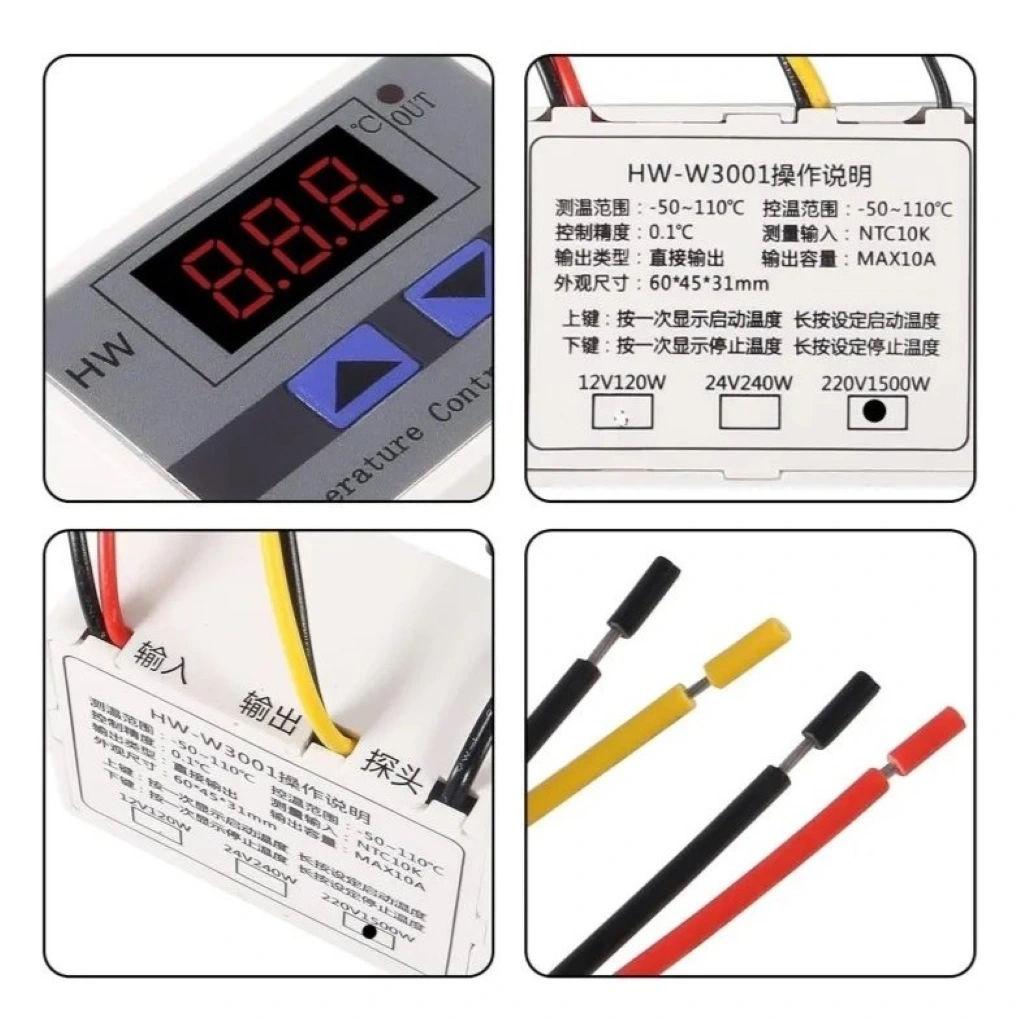

Teknik Özellikler

XH-W3001 220V AC Dijital Termostat 1500W'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Model: XH-W3001.
• Çalışma Gerilimi: 220V AC (±15%), 50/60Hz,
• Maksimum Yük Kapasitesi: 1500W (10A/220V)
• Güç Tüketimi: <2W
• Ekran: Tek LED dijital gösterge (kırmızı)
• Sıcaklık Ölçüm Aralığı: -50°C ~ +110°C
• Sıcaklık Ölçüm Doğruluğu: ±0.1°C
• Sıcaklık Gösterim Çözünürlüğü: 0.1°C
• Sensör Tipi: NTC termistör (10K/3950)
• Sensör Kablo Uzunluğu: 1 metre (standart)
• Röle Çıkışı: 1 adet
• Röle Kontak Kapasitesi: 10A/220V AC (rezistif yük)
• Kontrol Modları:
  • Isıtma (Heating)
  • Soğutma (Cooling)
• Histerezis Aralığı: 0.1°C ~ 15°C (ayarlanabilir)
• Kalibrasyon Aralığı: ±7°C
• Kompresör Koruma Gecikmesi: 0-10 dakika (ayarlanabilir)
• Alarm Fonksiyonu: Yüksek ve düşük sıcaklık alarmı
• Ön Panel Boyutları: 48mm × 28mm
• Montaj Delik Boyutu: 44mm × 24mm
• Montaj Derinliği: 55mm
• Ön Panel Koruma Sınıfı: IP65 (su geçirmez)
• Çalışma Ortamı:
  • Sıcaklık: -10°C ~ 60°C
  • Nem: 10% ~ 90% RH (yoğuşmasız)
• Gövde Malzemesi: ABS plastik (alev geciktirici)
• Ağırlık: Yaklaşık 80g
• Bellek Özelliği: Elektrik kesintisinde ayarları koruma (EEPROM)

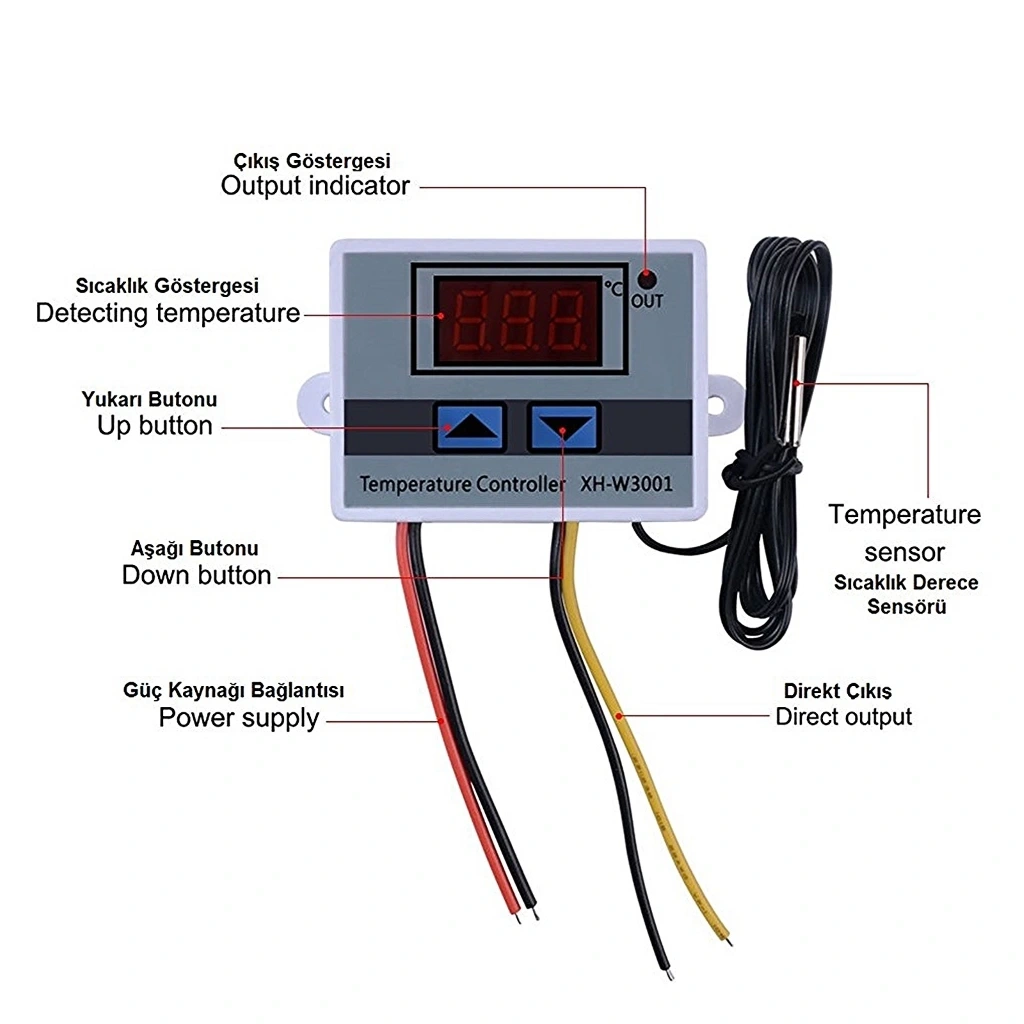

• Kullanıcı Arabirimi: 3 düğmeli ön panel kontrolü
• Terminal Bağlantısı: Vidalı klemens tipi
• Kablo Giriş Çapı: Maksimum 2.5mm²
• Sertifikalar: CE, RoHS
• Ekran Göstergeleri:
  • Isıtma/Soğutma modu göstergesi
  • Röle çalışma göstergesi
• Örnekleme Süresi: 0.5 saniye
• Kontrol Algoritması: ON/OFF kontrol
• Fabrika Ayarlarına Sıfırlama: Var

Kullanım Alanları

XH-W3001 220V AC Dijital Termostat 1500W'nin kullanılabileceği çeşitli alanlar ve uygulamalar.

Ev ve Hobi Uygulamaları

• Akvaryum sıcaklık kontrolü
• Kuluçka makineleri
• DIY küçük seralar
• Ev tipi fermantasyon sistemleri
• Teraryum sıcaklık kontrolü

Isıtma Sistemleri

• Küçük elektrikli ısıtıcılar
• Su ısıtma sistemleri
• Zemin ısıtma kontrolleri
• Kış bahçesi ısıtma sistemleri
• İnfrared panel kontrolü

Soğutma Uygulamaları

• Küçük buzdolapları
• Şarap soğutucuları
• Fan kontrol sistemleri
• Taşınabilir soğutucular
• Depo soğutma sistemleri

Tarım ve Hayvancılık

• Küçük seralar
• Hayvancılık ortam kontrolü
• Tohum çimlendirme sistemleri
• Bitki yetiştirme ortamları
• Küçük kümes sistemleri

Gıda İşleme ve Saklama

• Yoğurt yapma makineleri
• Ev tipi kurutucular
• Ekmek mayalama kutuları
• Küçük fermentasyon kabinleri
• Gıda saklama dolapları

Endüstriyel Uygulamalar

• Küçük kontrol sistemleri
• Test cihazları
• Laboratuvar ekipmanları
• Basit proses kontrol sistemleri
• Bakım ekipmanları

Avantajlar ve Özellikler

XH-W3001 220V AC Dijital Termostat 1500W'nin sağladığı avantajlar ve özellikler.

• Kompakt Boyut: Sadece 48×28mm ön panel boyutu ile küçük alanlara sığar
• Geniş Ölçüm Aralığı: -50°C ile +110°C arası sıcaklık kontrolü
• Yüksek Doğruluk: ±0.1°C hassasiyet ile hassas ölçüm
• Çift Çalışma Modu: Hem ısıtma hem soğutma modlarında kullanılabilme
• Ayarlanabilir Histerezis: 0.1°C ile 15°C arasında kontrol aralığı belirleme
• Kalibrasyon İmkanı: ±7°C aralığında sensör kalibrasyonu yapabilme
• Kompresör Koruması: Soğutma sistemleri için gecikme ayarı
• Alarm Fonksiyonu: Yüksek/düşük sıcaklık değerleri için uyarı
• Su Geçirmez Panel: IP65 koruma sınıfı ile nemli ortamlarda kullanım
• Yüksek Yük Kapasitesi: 10A/220V ile 1500W'a kadar doğrudan kontrol
• Bellek Fonksiyonu: Elektrik kesintilerinde ayarları koruma
• Kolay Kurulum: Standart panel kesimi ile basit montaj
• Kullanıcı Dostu: Sadece üç düğme ile kolay programlama
• Düşük Güç Tüketimi: 2W'dan az enerji sarfiyatı
• Ekonomik Çözüm: Uygun fiyatla profesyonel sıcaklık kontrolü

Kurulum ve Kullanım Rehberi

XH-W3001 220V AC Dijital Termostat 1500W'nin doğru kurulumu ve kullanımı için rehber.

Montaj ve Bağlantı Adımları:

• Panel Montajı:
  • Kontrol panelinde 44mm × 24mm boyutlarında bir kesim yapın
  • Cihazı ön taraftan panel deliğine yerleştirin
  • Cihazın arka kısmına montaj klipslerini takın ve sabitleyin
  • Cihazın panele sıkıca oturduğundan emin olun
• Elektrik Bağlantıları:
  • Tüm bağlantıları yapmadan önce elektriği kesin
  • Güç kaynağını (220V AC) ilgili terminallere bağlayın
  • NTC sensörünü sensör terminallerine bağlayın (polarite önemli değil)
  • Kontrol edilecek cihazı (ısıtıcı veya soğutucu) röle çıkışına bağlayın
  • Terminal vidalarını iyice sıkarak gevşek bağlantı olmadığından emin olun
• Sensör Yerleşimi:
  • Sensörü kontrol edilecek ortama veya yüzeye uygun şekilde yerleştirin
  • Sensörü doğrudan ısıtıcı veya soğutucu elemanlara temas ettirmeyin
  • Ortam sıcaklığını en iyi yansıtacak bir konum seçin
  • Sensörü gerekirse ısıya dayanıklı bant veya kelepçe ile sabitleyin
  • Sensör kablosunu güç kablolarından uzak tutun

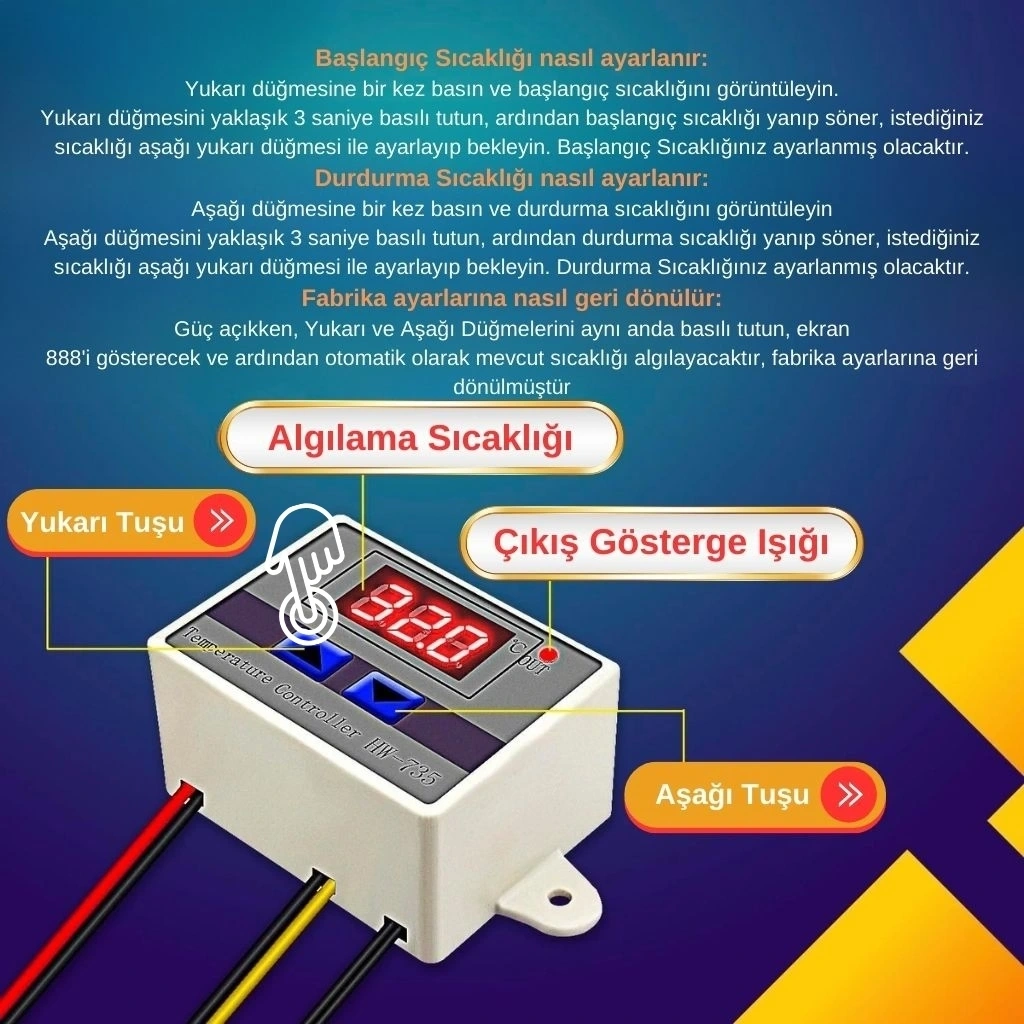

Temel Ayarlar ve Programlama:

• Sıcaklık Ayarı:
  • SET düğmesine kısa basın, ayar değeri yanıp sönecektir
  • Yukarı/aşağı ok tuşlarıyla istenen sıcaklık değerini ayarlayın
  • SET düğmesine tekrar basarak veya 5 saniye bekleyerek ayarı onaylayın
• Parametre Ayarları:
  • SET düğmesini 3 saniye basılı tutun, parametre menüsü açılacaktır
  • İlk parametre kodu görünecektir (P0)
  • Yukarı/aşağı ok tuşlarıyla parametreler arasında geçiş yapın
  • İstenen parametreyi seçtiğinizde SET tuşuna basın
  • Yukarı/aşağı ok tuşlarıyla parametre değerini ayarlayın
  • SET düğmesine basarak değişikliği onaylayın
  • Normal çalışma moduna dönmek için SET düğmesine 3 saniye basın veya 30 saniye bekleyin

Önemli Parametreler ve Ayarları:

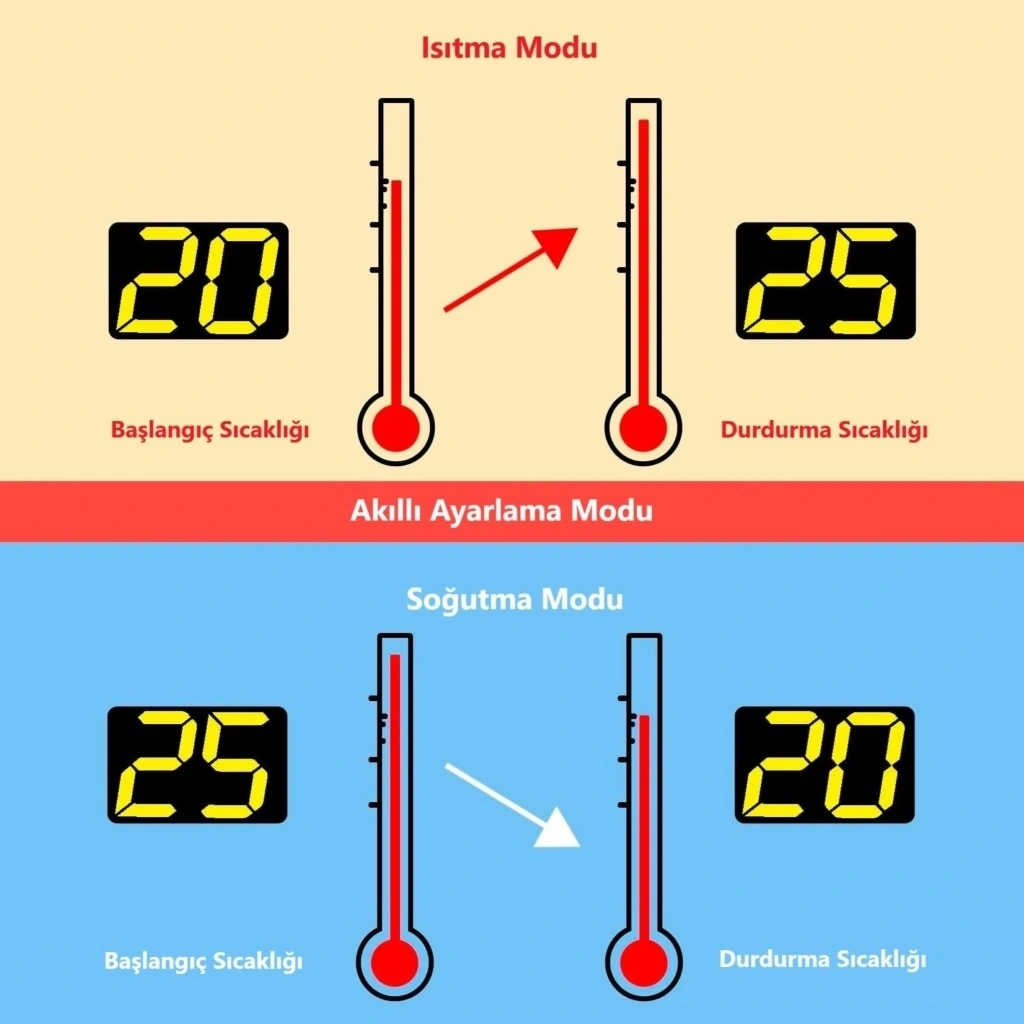

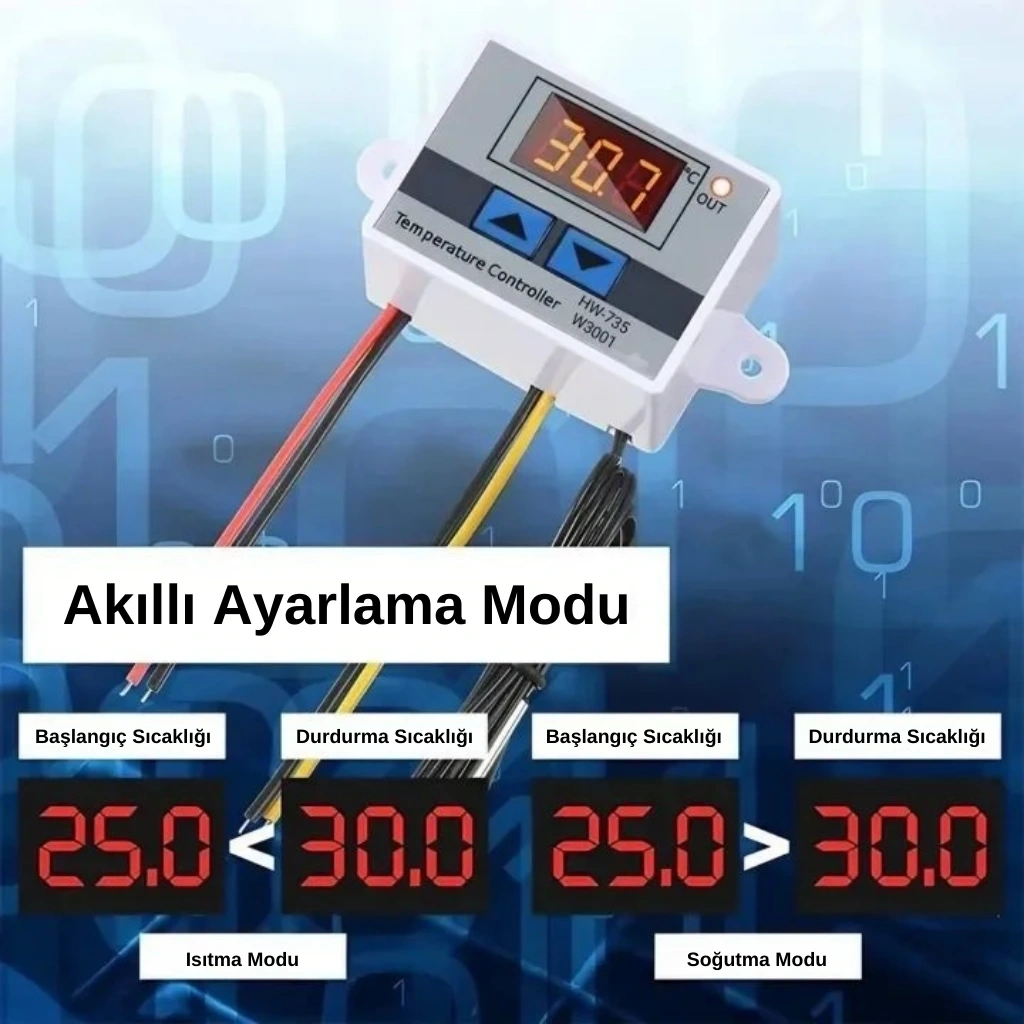

• P0 (Çalışma Modu):
  • H: Isıtma modu (sıcaklık düştüğünde röle açılır)
  • C: Soğutma modu (sıcaklık yükseldiğinde röle açılır)
• P1 (Histerezis/Diferansiyel):
  • Rölenin açılıp kapanması arasındaki sıcaklık farkını belirler
  • 0.1°C ile 15°C arasında ayarlanabilir
  • Isıtıcılar için düşük değer (0.5-1°C), soğutucular için yüksek değer (2-3°C) önerilir
• P2 (Sıcaklık Kalibrasyonu):
  • Sensör ölçümünü kalibre etmek için ±7°C aralığında değer
  • Pozitif değer: Ölçülen değere eklenir
  • Negatif değer: Ölçülen değerden çıkarılır
• P3 (Gecikme Süresi):
  • Rölenin kapanmasından tekrar açılmasına kadar geçmesi gereken minimum süre (dakika)
  • 0-10 dakika arasında ayarlanabilir
  • Soğutma sistemleri için en az 3 dakika önerilir
• P4 (Yüksek Sıcaklık Alarmı):
  • Sıcaklık bu değeri aştığında alarm devreye girer
  • Devre dışı bırakmak için maksimum değere ayarlayın
• P5 (Düşük Sıcaklık Alarmı):
  • Sıcaklık bu değerin altına düştüğünde alarm devreye girer
  • Devre dışı bırakmak için minimum değere ayarlayın
• P6 (Fabrika Ayarlarına Dönüş):
  • 1: Tüm parametreleri fabrika varsayılan değerlerine sıfırlar
  • 0: Sıfırlama yapmaz

Uygulama Örnekleri:

• Akvaryum Isıtıcı Kontrolü:
  • Isıtma modunda (P0=H) ayarlayın
  • Hedef sıcaklığı 26°C olarak belirleyin
  • Histerezis değerini 0.5°C (P1=0.5) olarak ayarlayın
  • Sensörü akvaryumun içine, ısıtıcıdan uzağa yerleştirin
• Kuluçka Makinesi:
  • Isıtma modunda (P0=H) ayarlayın
  • Hedef sıcaklığı 37.5°C olarak belirleyin
  • Histerezis değerini 0.3°C (P1=0.3) olarak ayarlayın
  • Sensörü kuluçka makinesinin ortasına yerleştirin
• Mini Buzdolabı Kontrolü:
  • Soğutma modunda (P0=C) ayarlayın
  • Hedef sıcaklığı 4°C olarak belirleyin
  • Histerezis değerini 2°C (P1=2) olarak ayarlayın
  • Gecikme süresini 3 dakika (P3=3) olarak belirleyin
  • Sensörü buzdolabı içine yerleştirin

Sorun Giderme ve Bakım

XH-W3001 220V AC Dijital Termostat 1500W'nin bakımı ve olası sorunların çözümü.

Sık Karşılaşılan Sorunlar

• Ekranda "---" Gösterimi:
  • Sensör bağlantılarını kontrol edin
  • Sensör kablosunda kopukluk olup olmadığını kontrol edin
  • Terminal bağlantılarının sıkı olduğundan emin olun
  • Sensörü değiştirin
• Ekranda "HHH" Gösterimi:
  • Sıcaklık ölçüm aralığının üzerinde bir değer (>110°C)
  • Sensörün aşırı ısı kaynaklarından uzak olduğunu kontrol edin
  • Sensörde kısa devre olup olmadığını kontrol edin
• Ekranda "LLL" Gösterimi:
  • Sıcaklık ölçüm aralığının altında bir değer (<-50°C)
  • Sensör bağlantılarında açık devre olup olmadığını kontrol edin
  • Sensörün aşırı soğuk ortamda olmadığından emin olun
• Röle Çalışmıyor:
  • Çalışma modunu (P0) kontrol edin
  • Histerezis değerini (P1) kontrol edin, çok yüksek olabilir
  • Gecikme süresinin (P3) dolup dolmadığını kontrol edin
  • Röle bağlantılarını kontrol edin
  • Cihazın hasarlı olup olmadığını kontrol edin
• Sıcaklık Doğru Ölçülmüyor:
  • Sensör kalibrasyonunu (P2) kontrol edin
  • Sensörün doğru yerleştirildiğinden emin olun
  • Referans bir termometre ile karşılaştırın
  • Sensörün hasarlı olup olmadığını kontrol edin
• Cihaz Açılmıyor veya Ekran Çalışmıyor:
  • Güç bağlantılarını kontrol edin
  • Besleme voltajının doğru olduğunu doğrulayın (220V AC)
  • Sigortaları kontrol edin
  • Cihazın hasarlı olup olmadığını kontrol edin
• Kontrol Edilen Cihaz Çok Sık Açılıp Kapanıyor:
  • Histerezis değerini (P1) artırın
  • Soğutma sistemleri için gecikme süresini (P3) kontrol edin
  • Sensörün ısı kaynağından etkilenmediğinden emin olun

Bakım Önerileri

• Düzenli Kontroller:
  • Terminal bağlantılarının sıkı olup olmadığını periyodik olarak kontrol edin
  • Sensör kablolarını aşınma ve hasar açısından düzenli kontrol edin
  • Sensör ölçümlerini referans bir termometre ile karşılaştırın
  • Röle kontaklarının durumunu 6 ayda bir kontrol edin
• Temizlik:
  • Cihazın dış yüzeyini yumuşak, hafif nemli bir bezle temizleyin
  • Aşındırıcı temizlik malzemeleri kullanmayın
  • Ekranı temizlerken çizilmemesine dikkat edin
  • Terminalleri ve bağlantı noktalarını temiz ve tozsuz tutun
• Sensör Bakımı:
  • Sensörü mekanik hasarlardan koruyun
  • Sensör kablosunu aşırı bükmekten kaçının
  • Sensörü aşındırıcı veya korozif ortamlardan koruyun
  • Sıvı ortamlarda kullanım için sensörü su geçirmez hale getirin
• Kalibrasyon:
  • Yılda bir kez kalibrasyon kontrolü yapın
  • Hassas uygulamalarda daha sık kalibrasyon yapın
  • Referans bir termometre kullanarak doğruluğu kontrol edin
  • P2 parametresi ile gerekli kalibrasyon ayarlarını yapın
• Röle Koruması:
  • Yüksek güçlü cihazları (>1000W) kontrol ederken harici kontaktör kullanın
  • Soğutma sistemlerinde kompresör koruma gecikmesini aktif tutun
  • Röle kontaklarının aşınmasını önlemek için sık açma-kapama yapmaktan kaçının
  • Endüktif yükler (motor, kompresör) için röle kapasitesinin %70'ini aşmayın
• Uzun Süreli Depolama:
  • Cihazı kuru ve serin bir ortamda saklayın
  • Elektrostatik deşarjdan korumak için antistatik poşet kullanın
  • Sensörleri temiz ve korunaklı şekilde muhafaza edin
  • Uzun süre kullanılmayacak cihazların terminal bağlantılarını gevşetin

Güvenlik Önlemleri

• Montaj ve bakım sırasında elektrik beslemesini kesin
• Elektrik çarpma riskine karşı güvenlik önlemleri alın
• Cihazı su veya aşırı nemden koruyun (ön panel hariç)
• Kontrol edilen cihazın toplam gücünün maksimum yük kapasitesini (1500W) aşmadığından emin olun
• Yüksek akım gerektiren cihazlar için uygun kablo kesiti kullanın
• Cihazı yanıcı veya patlayıcı ortamlarda kullanmaktan kaçının
• Çalışma sıcaklık aralığı dışında (-10°C ~ 60°C) cihazı kullanmayın
• Kritik uygulamalarda yedek bir kontrol sistemi veya alarm mekanizması bulundurun

Paket İçeriği

• XH-W3001 220V AC Dijital Termostat 1500W

İlgili Ürün Kategorilerimiz

Ürün Hakkında Sıkça Sorulan Sorular
