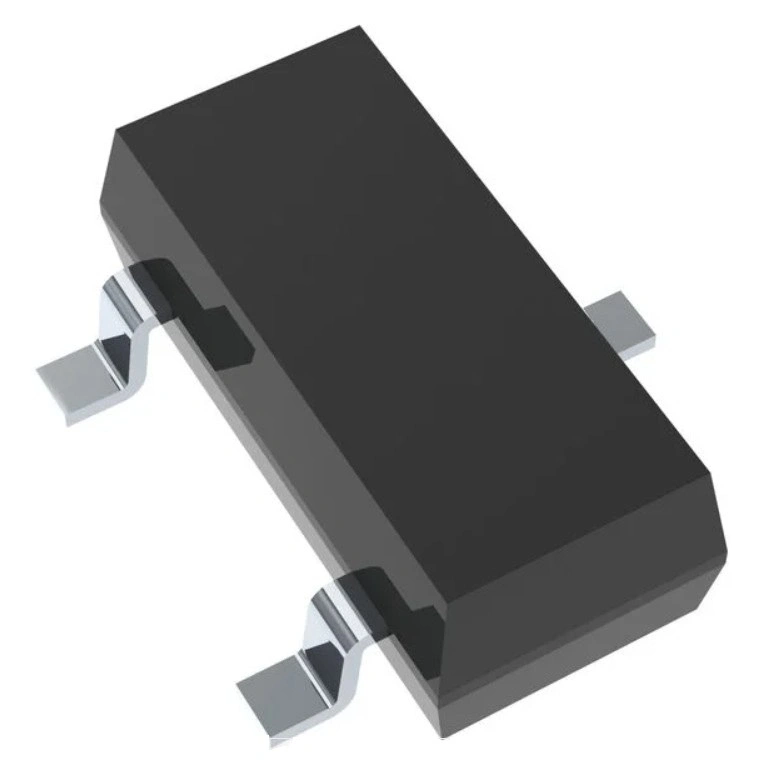

Onsemi MMBF170 N-Channel MOSFET 60V 500mA SOT-23-3 SMD Transistör
Onsemi MMBF170, düşük güç tüketimli anahtarlama ve sürücü uygulamaları için geliştirilmiş N-Channel Enhancement Mode MOSFET'tir. 60V drenç-kaynak gerilimi (VDSS), 500mA sürekli drenç akımı ve düşük kapı sürme gereksinimi sayesinde mikrodenetleyici tabanlı projeler, güç yönetimi devreleri, röle sürücüleri ve DC-DC dönüştürücü uygulamalarında güvenilir performans sunar. Kompakt SOT-23-3 SMD paketi sayesinde yer tasarrufu sağlayan PCB tasarımlarına kolayca entegre edilir.
MMBF170, düşük giriş kapasitansı, hızlı anahtarlama performansı ve düşük RDS(on) değeri sayesinde yüksek verimlilik sunar. ±20V maksimum gate-source gerilimi ve -55°C ile +150°C çalışma sıcaklığı aralığı sayesinde endüstriyel kontrol sistemleri, taşınabilir elektronik cihazlar ve genel amaçlı elektronik uygulamalarda uzun ömürlü kullanım sağlar.
Teknik Özellikleri
- Model: MMBF170
- Marka: onsemi
- Ürün Tipi: N-Channel Enhancement Mode MOSFET
- Kanal Tipi: N-Channel
- Teknoloji: DMOS
- Drenç-Kaynak Gerilimi (VDSS): 60V
- Sürekli Drenç Akımı (ID): 500mA
- Maksimum Güç Dağılımı: 300mW
- RDS(on): 5Ω Maks. @ VGS=10V, ID=200mA
- Gate-Source Gerilimi (VGS): ±20V
- Gate Threshold Voltage (VGS(th)): Maks. 3V @ 1mA
- Giriş Kapasitansı (Ciss): Maks. 40pF @ VDS=10V
- Paket Tipi: SOT-23-3
- Montaj Tipi: SMD (Surface Mount)
- Çalışma Sıcaklığı: -55°C ~ +150°C
- Ürün Durumu: Active
Anahtar Avantajlar
- Düşük kapı sürme gereksinimi sayesinde 3.3V ve 5V lojik seviyeli mikrodenetleyicilerle kolayca kontrol edilebilir. Bu da harici sürücü ihtiyacını azaltır. Devre tasarımını sadeleştirir. Enerji verimliliğini artırır.
- 60V drenç-kaynak gerilimi sayesinde birçok düşük ve orta gerilimli anahtarlama uygulamasında güvenle kullanılabilir. Bu da güç elektroniği tasarımlarında esneklik sağlar. Endüstriyel uygulamaları destekler. Güvenilir çalışma sunar.
- Düşük giriş kapasitansı ve hızlı anahtarlama karakteristiği sayesinde PWM ve yüksek frekanslı uygulamalarda başarılı performans gösterir. Bu da anahtarlama kayıplarını azaltır. Sistem verimliliğini artırır. Isınmayı minimum seviyeye indirir.
- Kompakt SOT-23-3 paketi sayesinde PCB üzerinde minimum alan kaplar. Bu da küçük boyutlu elektronik cihaz tasarımlarını destekler. Otomatik dizgi üretimine uygundur. Modern SMD uygulamalarında yaygın olarak tercih edilir.
Uygulama Alanları
- Mikrodenetleyici tabanlı anahtarlama devrelerinde kullanılır. Röle, LED ve düşük güçlü yüklerin kontrolünü sağlar. Bu da sistem güvenilirliğini artırır. Gömülü sistem projelerinde yaygın olarak tercih edilir.
- DC-DC dönüştürücü ve güç yönetim devrelerinde kullanılır. Verimli anahtarlama performansı sunar. Bu da güç kayıplarını azaltır. Enerji verimliliğini artırır.
- Taşınabilir elektronik cihazlarda kullanılır. Düşük güç tüketimi sayesinde pil ömrünü destekler. Kompakt yapısı küçük PCB tasarımlarına uygundur. Modern elektronik ürünlerde tercih edilir.
- Endüstriyel kontrol sistemleri ve otomasyon uygulamalarında kullanılır. Hızlı anahtarlama özelliği sayesinde güvenilir kontrol sağlar. Bu da sistem performansını artırır. Profesyonel elektronik projelerde yaygın olarak kullanılır.
Paket İçeriği
1 Adet onsemi MMBF170 N-Channel 60V 500mA SOT-23-3 SMD MOSFET
