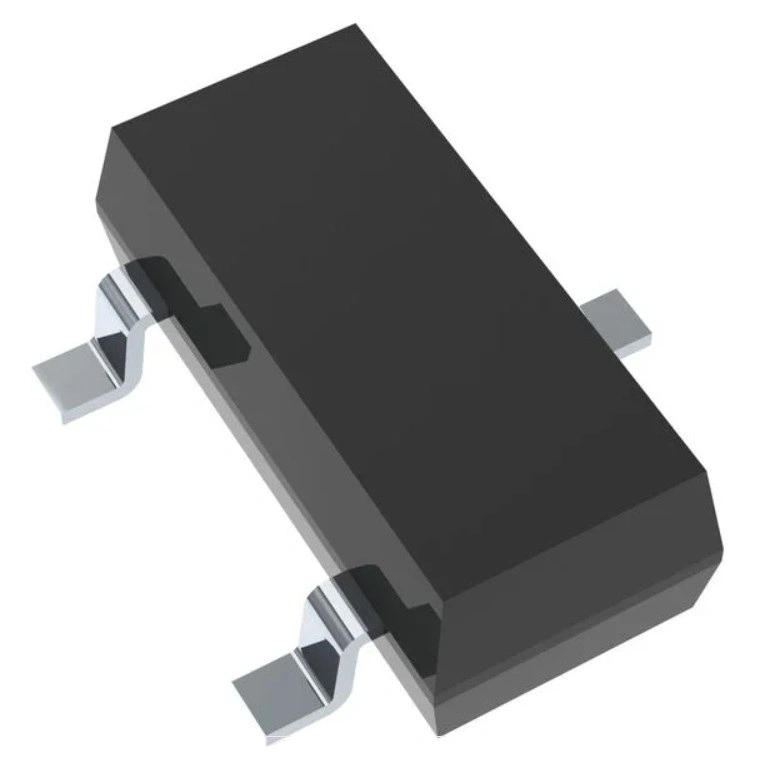

Onsemi BCW71 NPN Bipolar Transistör 45V 500mA SOT-23-3 SMD BJT
Onsemi BCW71, genel anahtarlama ve sinyal yükseltme uygulamaları için geliştirilmiş yüksek hızlı NPN bipolar jonksiyon transistördür (BJT). 45V kolektör-emetör gerilimi, 500mA maksimum kolektör akımı ve 350mW güç kapasitesi sayesinde güç yönetimi, sürücü devreleri, anahtarlama uygulamaları ve endüstriyel elektronik sistemlerde güvenilir performans sunar. SOT-23-3 kompakt SMD paketi sayesinde yüksek yoğunluklu PCB tasarımlarına kolayca entegre edilir.
BCW71 modeli, 330MHz geçiş frekansı (fT) ve minimum 110 DC akım kazancı (hFE) ile yüksek hızlı sinyal uygulamalarında kararlı çalışma sağlar. Geniş çalışma sıcaklığı aralığı sayesinde endüstriyel ve ticari elektronik tasarımlarda uzun ömürlü kullanım sunar.
Teknik Özellikleri
- Model: BCW71
- Marka: onsemi
- Ürün Tipi: NPN Bipolar Transistör (BJT)
- Transistör Tipi: NPN
- Kolektör-Emetör Gerilimi (VCEO): 45V
- Maksimum Kolektör Akımı (IC): 500mA
- Maksimum Güç Dağılımı: 350mW
- DC Akım Kazancı (hFE): Min. 110 @ 2mA, 5V
- Geçiş Frekansı (fT): 330MHz
- VCE(SAT): 250mV @ IB=500µA, IC=10mA
- Kolektör Kaçak Akımı (ICBO): Maks. 100µA
- Paket Tipi: SOT-23-3
- Montaj Tipi: SMD (Surface Mount)
- Çalışma Sıcaklığı: -55°C ~ +150°C
- Ürün Durumu: Üretimden Kaldırılmış (Obsolete)
- Önerilen Muadil: onsemi BC846ALT1G
Anahtar Avantajlar
- 500mA kolektör akımı sayesinde röle, LED ve düşük güçlü yüklerin güvenilir şekilde sürülmesini sağlar. Bu da anahtarlama devrelerinin verimliliğini artırır. Yüksek akım gerektiren uygulamalarda kararlı performans sunar. Profesyonel elektronik tasarımlar için uygundur.
- 330MHz geçiş frekansı sayesinde yüksek hızlı anahtarlama ve sinyal işleme uygulamalarında başarılı performans gösterir. Bu da haberleşme ve kontrol devrelerinde sinyal bütünlüğünü korur. Gecikmeleri azaltır. Güvenilir çalışma sağlar.
- SOT-23-3 kompakt paketi sayesinde PCB üzerinde minimum alan kaplar. Bu da küçük boyutlu elektronik ürün tasarımlarını destekler. Otomatik dizgi makineleriyle uyumludur. Seri üretim süreçlerini kolaylaştırır.
- Geniş çalışma sıcaklığı aralığı sayesinde zorlu çevre koşullarında güvenilir şekilde çalışır. Bu da endüstriyel elektronik uygulamalarında uzun servis ömrü sağlar. Sistem güvenilirliğini artırır. Bakım ihtiyacını azaltır.
Uygulama Alanları
- Anahtarlama devrelerinde kullanılır. Röle, LED ve çeşitli elektronik yüklerin kontrol edilmesini sağlar. Bu da sistem verimliliğini artırır. Endüstriyel kontrol kartlarında yaygın olarak tercih edilir.
- Sinyal yükseltici devrelerinde kullanılır. Düşük seviyeli analog sinyallerin güçlendirilmesini sağlar. Bu da elektronik sistem performansını artırır. Ölçüm ve kontrol uygulamalarını destekler.
- Mikrodenetleyici tabanlı projelerde kullanılır. Dijital çıkışların daha yüksek akımlı yükleri kontrol etmesine olanak tanır. Bu da tasarım esnekliğini artırır. Gömülü sistemlerde güvenilir çözüm sunar.
- Güç kaynakları, tüketici elektroniği ve endüstriyel otomasyon sistemlerinde kullanılır. Hızlı anahtarlama performansı sayesinde kararlı çalışma sağlar. Bu da sistem güvenilirliğini artırır. Profesyonel elektronik projelerde tercih edilir.
Not: Global tedarikçilerden orijinal olarak tedarik edilip satışa sunulmuştur.
Paket İçeriği
1 Adet onsemi BCW71 NPN 45V 500mA SOT-23-3 SMD Bipolar Transistör
