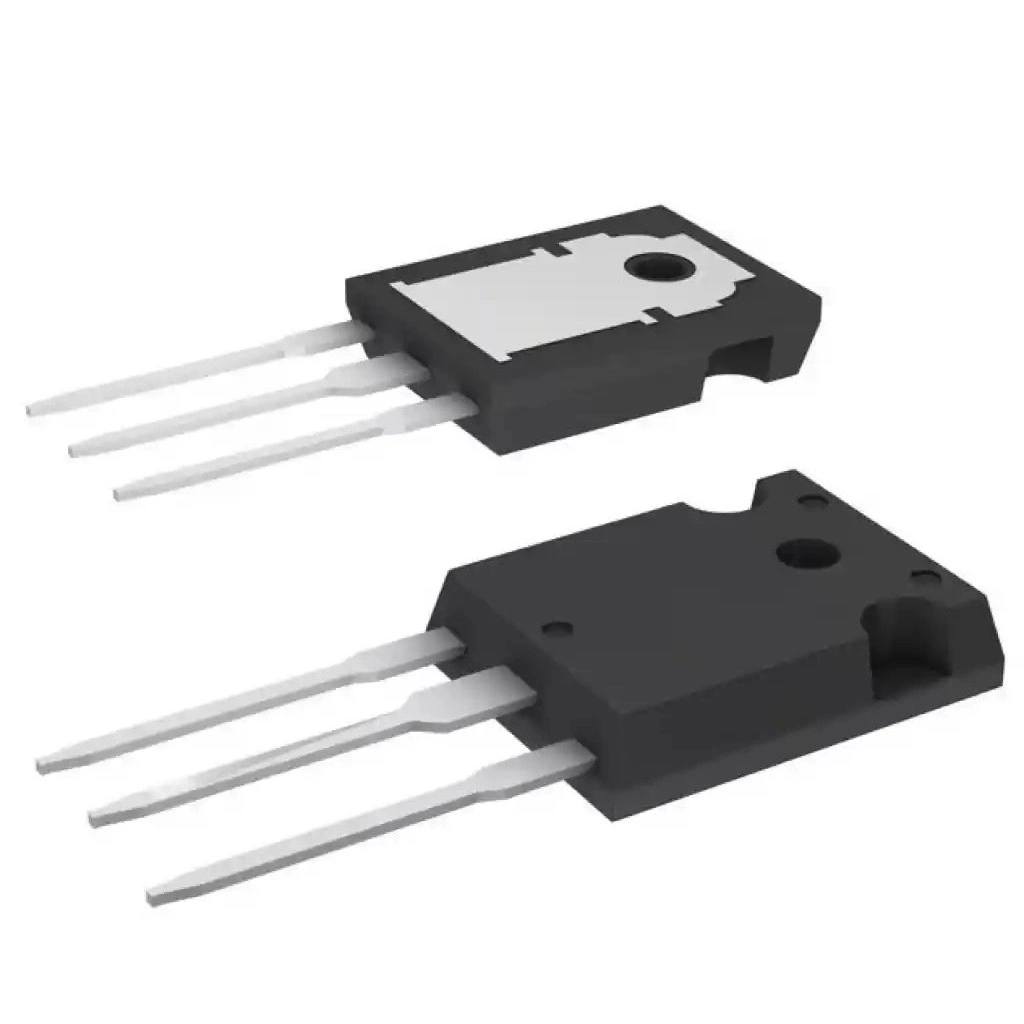

IRFP3206 60V 120A Mosfet Transistör To-247
IRFP3206, yüksek akım kapasitesi ve düşük gerilim düşümü ile N Kanal MOSFET olarak tasarlanmış güçlü bir transistördür. 120A akım kapasitesi ve 60V çalışma gerilimi ile ağır yükleri ve yüksek akım taleplerini karşılayabilir. Düşük Rds(on) direnci ile güç kaybını minimuma indirir ve ısı yönetiminde avantaj sağlar. TO-247 paket tipi sayesinde ısı dağılımı iyileştirilmiş ve soğutucu bağlama imkanı sunan bu MOSFET, motor sürücüleri, güç yönetimi sistemleri ve yüksek güçlü devrelerde yaygın olarak kullanılır.
Teknik Özellikler:
- Tip Tanımlayıcı: IRFP3206
- Transistör Tipi: MOSFET
- Kontrol Kanalı Türü: N-Kanal
- Maksimum Güç Tüketimi (Pd): 280 W
- Maksimum Tahliye-Kaynak Gerilimi |Vds|: 60 V
- Maksimum Kapı-Kaynak Gerilimi |Vgs|: 20 V
- Maksimum Kapı Eşiği Gerilimi |Vgs(th)|: 4 V
- Maksimum Drenaj Akımı |Id|: 200 A
- Maksimum Bağlantı Sıcaklığı (Tj): 175 °C
- Toplam Geçit Yükü (Qg): 120 nC
- Yükselme Süresi (tr): 82 nS,
- Drenaj-Kaynak Kapasitesi (Cd): 720 pF
- Maksimum Tahliye Kaynağı Durum Direnci (Rds): 0,003 Ohm
Anahtar Avantajlar:
- Yüksek Akım Kapasitesi: 120A taşıma kapasitesi ile yüksek güçlü uygulamalarda kullanılabilir.
- Düşük Rds(on) Değeri: Sadece 3.2mΩ direnç ile düşük ısı üretimi ve enerji verimliliği sağlar.
- Geniş Gerilim Aralığı: 60V çalışma gerilimi ile geniş bir yelpazede kullanılabilir.
- TO-247 Paketleme: Isı dağılımını iyileştirir ve yüksek güç uygulamalarında daha etkili ısı yönetimi sağlar.
- Yüksek Verimli Anahtarlama: Yüksek akım anahtarlama gerektiren devrelerde hızlı anahtarlama ve düşük kayıplarla yüksek verimlilik sunar.
Uygulama Alanları:
- Yüksek güçlü motor sürücüleri
- Güç kaynakları (SMPS)
- DC-DC dönüştürücüler
- Endüstriyel güç yönetimi
- Solar inverterler
- Elektrikli araç güç sistemleri
- Batarya şarj devreleri
Paket İçeriği:
1 adet IRFP3206 60V 120A Mosfet Transistör To-247
