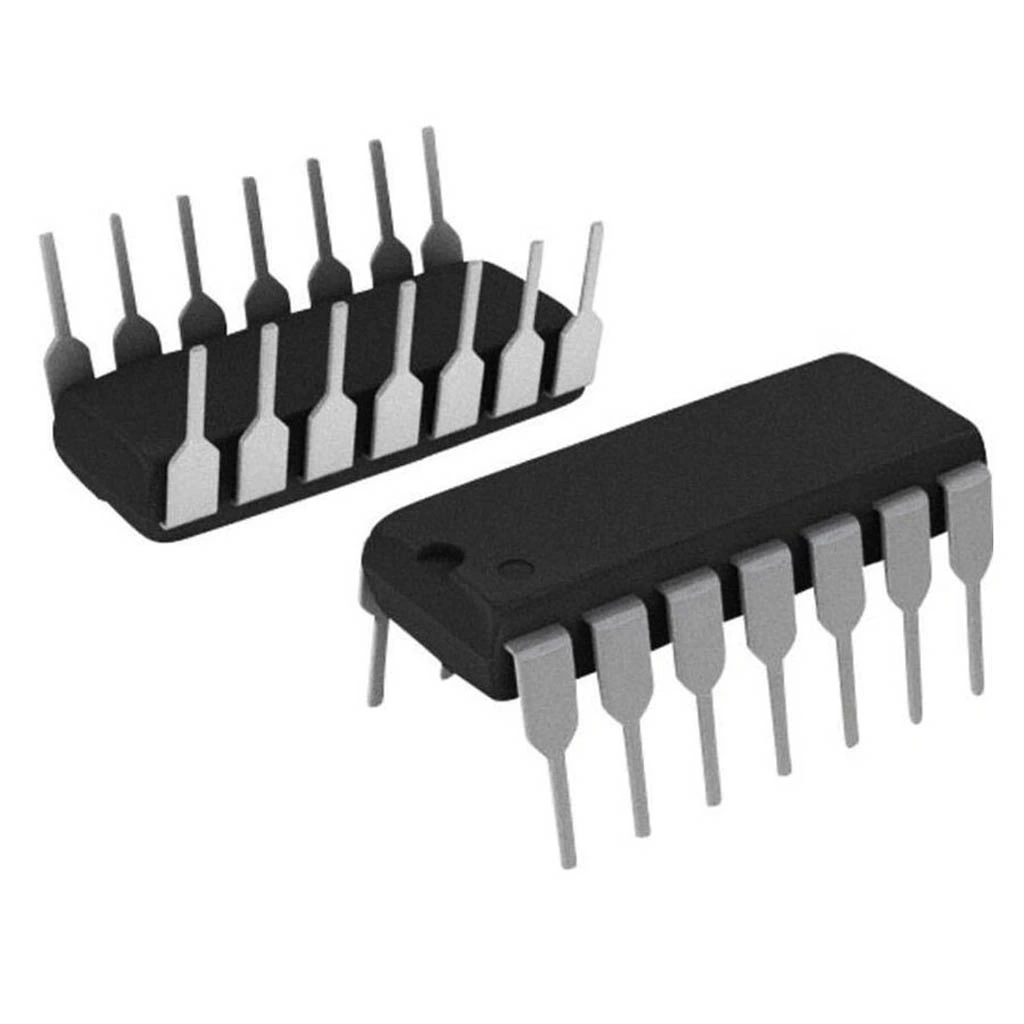

IR2112 Mosfet Sürücü Entegresi Dip-14

IR2112 MOSFET Sürücü Entegresi DIP-14

IR2112 MOSFET Sürücü Entegresi, yüksek ve düşük taraflı MOSFET'leri sürmek için tasarlanmış, yüksek gerilim, yüksek hızlı güç MOSFET ve IGBT sürücüsüdür. DIP-14 paketinde sunulan bu entegre, güç elektroniği uygulamalarında güvenilir ve verimli anahtarlama sağlar.

600V gerilim dayanımı ve 2A tepe akım sürme kapasitesi ile bu elektronik komponent, yarım köprü sürücü devreleri, motor kontrol ve inverter uygulamaları için ideal bir çözümdür.

İki bağımsız yüksek/düşük taraf çiftini kontrol edebilen IR2112, breadboard uyumlu DIP-14 paketi sayesinde MOSFET sürücü devreleri için prototip geliştirmede kolaylık sağlayarak güç elektroniği projelerinizi hızlandırır.

Teknik Özellikler

IR2112 MOSFET Sürücü Entegresi DIP-14'ün detaylı teknik özellikleri aşağıda listelenmiştir.

• Tip: Çift Yüksek/Düşük Taraf MOSFET Sürücü
• Paket Tipi: DIP-14
• Besleme Gerilimi (VCC): 10-20V
• Bootstrapping Besleme (VBS): 10-20V
• Bloke Gerilimi (VOFFSET): 600V
• Çıkış Yüksek Gerilim: VS-0.2V
• Çıkış Düşük Gerilim: <0.2V
• Çıkış Akımı (Kaynak/Havuz): +2.0A/-2.0A (Tepe)
• Rise/Fall Zaman: 130ns/60ns (Tipik)
• Propagasyon Gecikmesi: 120ns (Tipik)
• Bootstrap Diyodu: Harici gerekli
• Çalışma Frekansı: >500kHz
• Çalışma Sıcaklığı: -40°C ~ +125°C
• Kanal Sayısı: 2 kanal (2 yüksek, 2 düşük taraf).

Kullanım Alanları

IR2112 MOSFET Sürücü Entegresi DIP-14'ün kullanılabileceği çeşitli alanlar ve proje örnekleri.

Güç Dönüştürme Sistemleri

• Anahtarlamalı güç kaynakları (SMPS)
• DC-DC dönüştürücüler
• Yarım köprü ve tam köprü konvertörler
• PFC (Güç Faktörü Düzeltme) devreleri

Motor Sürücü Uygulamaları

• DC motor sürücüleri
• BLDC motor kontrolörleri
• Fırçasız DC motor sürücüleri
• AC motor inverter devreleri

Endüstriyel Uygulamalar

• İnverter devreleri
• UPS sistemleri
• Solar inverterler
• İndüksiyon ısıtma sistemleri

Avantajlar ve Özellikler

IR2112 MOSFET Sürücü Entegresi DIP-14'ün sağladığı avantajlar ve çözümler.

• Yüksek Gerilim Dayanımı: 600V bloke gerilimi ile güvenli çalışma
• Yüksek Akım Sürme: 2A tepe akım ile hızlı anahtarlama
• Çift Kanal Yapısı: İki bağımsız yüksek/düşük taraf çifti kontrolü
• DIP-14 Paketi: Breadboard uyumlu, kolay prototipleme
• CMOS/TTL Uyumlu: Mikrodenetleyicilerle kolay entegrasyon
• Undervoltage Lockout (UVLO): Düşük besleme koruması
• Geniş Çalışma Sıcaklığı: -40°C ile +125°C arasında güvenilir operasyon

Montaj ve Kullanım

IR2112 MOSFET Sürücü Entegresi DIP-14'ün montaj ve kullanım süreci hakkında bilgiler.

Devre tasarımı için yapmanız gerekenler:

• VCC için 12-15V DC besleme sağlayın
• Bootstrap diyotları olarak hızlı kurtarma diyotları (UF4007, MUR160) kullanın
• Her kanal için bootstrap kapasitörlerini 0.1-1μF arasında seçin
• VCC ve COM arasına 0.1μF ve 10μF dekuplaj kapasitörleri ekleyin
• HIN1, LIN1, HIN2, LIN2 için uygun lojik seviyeli kontrol sinyalleri sağlayın

MOSFET bağlantıları için öneriler:

• HO1 ve HO2 çıkışlarını yüksek taraf MOSFET'lerin gate'lerine bağlayın
• LO1 ve LO2 çıkışlarını düşük taraf MOSFET'lerin gate'lerine bağlayın
• Her MOSFET gate'ine 10-22Ω arası seri direnç ekleyin
• Gate-Source arasına 15-20V zener diyotlarla koruma sağlayın
• VS1 ve VS2 pinlerini ilgili yüksek ve düşük taraf MOSFET'lerin ortak noktalarına bağlayın

Sorun Giderme ve İpuçları

IR2112 MOSFET Sürücü Entegresi DIP-14 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Yüksek Taraf Çalışmaması: Bootstrap devreleri bağlantılarını ve kapasitör değerlerini kontrol edin
• Isınma Sorunu: Çıkışlardaki gate dirençlerini artırın veya MOSFET kapasitansını kontrol edin
• Gürültülü Çalışma: Bağlantıları kısaltın ve PCB tasarımını optimize edin
• MOSFET Arızalanması: Ölü zaman ekleyin ve MOSFET koruması için snubber devreleri kullanın

Verimli Kullanım İpuçları

• Breadboard üzerinde prototipleme yaparken bağlantıları kısa tutun
• Yüksek akımlı anahtarlama için PCB tasarımına geçin
• Her kanal için ayrı bootstrap diyotları ve kapasitörleri kullanın
• Mikrodenetleyici ile sürüş yaparken her kanal çifti için ölü zaman eklemeyi unutmayın

Paket İçeriği

• IR2112 MOSFET Sürücü Entegresi DIP-14
