2N7002K Smd N Kanal Mosfet 60V 300mA Sot-23

2N7002K SMD N-Kanal MOSFET 60V 300mA SOT-23

2N7002K, düşük güç uygulamaları için tasarlanmış N-kanal MOSFET'tir. SOT-23 paketinde sunulan bu kompakt komponent, 60V maksimum drain-source voltajı ve 300mA sürekli drain akımı ile hassas sinyal anahtarlama uygulamalarında güvenilir performans sağlar.

Küçük boyutu ve düşük güç tüketimi sayesinde 2N7002K, alan kısıtlı PCB tasarımları için idealdir. Elektronik komponentler arasında lojik seviye anahtarlama, LED sürücüler ve genel amaçlı sinyal kontrol devreleri için tercih edilen bu MOSFET, 2.5V gibi düşük bir gate voltajı ile etkin şekilde sürülebilir.

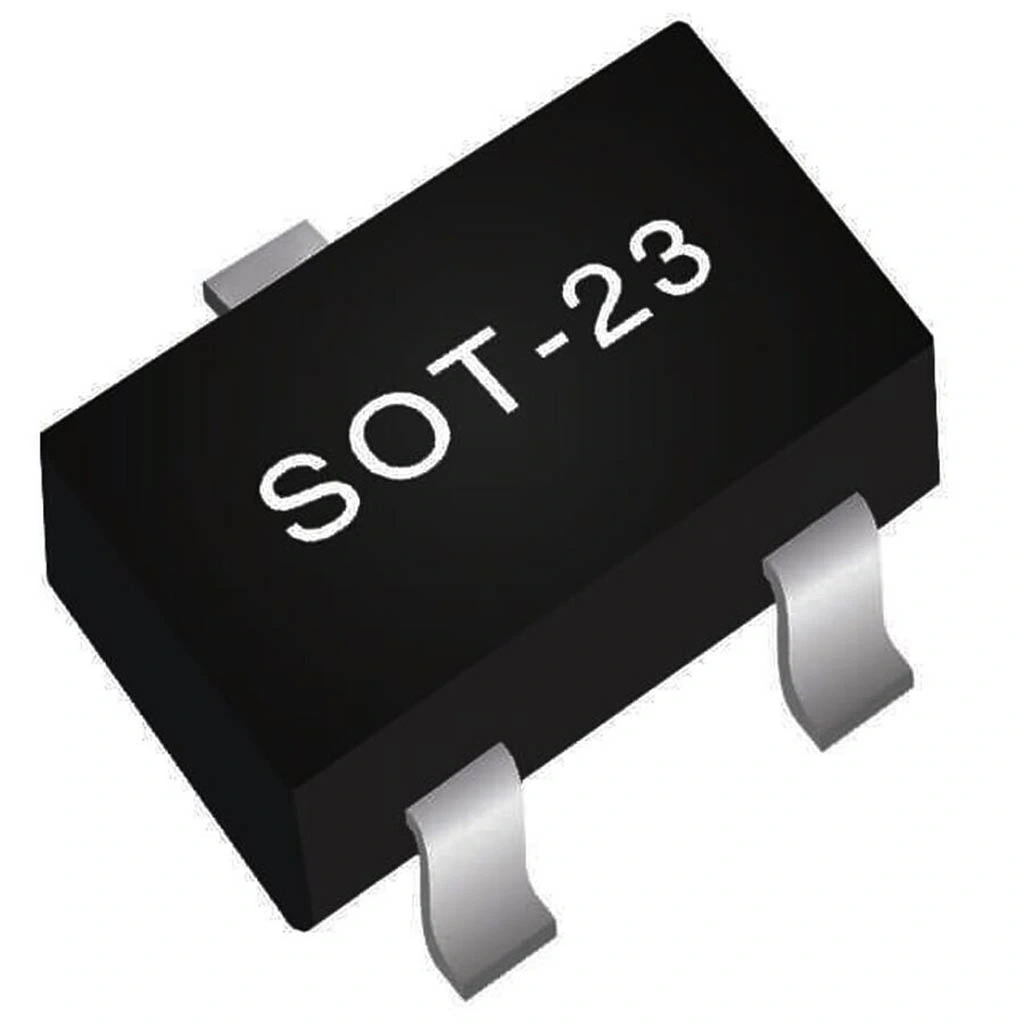

SOT-23 paketi endüstri standardı olup, otomatik montaj süreçleri için uygundur. MOSFET teknolojisinin küçük boyutlu avantajlarını sunan 2N7002K, düşük akım gereksinimleri olan projelerde güvenilir bir anahtar görevi görerek, sistem verimliliğini arttırır.

Teknik Özellikler

2N7002K SMD N-Kanal MOSFET 60V 300mA SOT-23 ürününün detaylı teknik özellikleri aşağıda listelenmiştir.

• MOSFET Tipi: N-Kanal
• Paket / Kılıf: SOT-23
• Maksimum Drain-Source Voltajı (V_DSS): 60V
• Sürekli Drain Akımı (I_D): 300mA @ 25°C
• Puls Drain Akımı (I_DM): 1.2A
• Drain-Source On Direnci (R_DS(on)): 1,8Ω (typ) @ V_GS = 10V
• Drain-Source On Direnci (R_DS(on)): 2.5Ω (typ) @ V_GS = 5V
• Drain-Source On Direnci (R_DS(on)): 5.0Ω (typ) @ V_GS = 4V
• Gate-Source Voltajı (V_GS): ±20V
• Gate Eşik Voltajı (V_GS(th)): 1.0V - 2.5V
• Gate Şarjı (Q_g): 1.5nC (typ)
• Açma Gecikmesi Süresi (t_d(on)): 10ns (typ)
• Yükselme Süresi (t_r): 30ns (typ)
• Kapama Gecikmesi Süresi (t_d(off)): 20ns (typ)
• Düşme Süresi (t_f): 30ns (typ)
• Giriş Kapasitansı (C_iss): 50pF (typ)
• Çıkış Kapasitansı (C_oss): 25pF (typ)
• Geri Transfer Kapasitansı (C_rss): 5pF (typ)
• Maksimum Çalışma Sıcaklığı (T_J): 150°C
• Maksimum Güç Dağılımı (P_D): 350mW @ 25°C
• RoHS Uyumluluğu: Evet

Kullanım Alanları

2N7002K SMD N-Kanal MOSFET 60V 300mA SOT-23'ün kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Sinyal Anahtarlama

• Lojik seviye arayüzleri
• Dijital anahtarlama devreleri
• TTL/CMOS seviye dönüştürücüler
• Mikrodenetleyici çıkış portları genişletme
• Düşük güç anahtarlama devreleri

LED Uygulamaları

• Tekli LED sürücüler
• Düşük akımlı LED şerit kontrolü
• İndikatör LED kontrol devreleri
• Dijital kontrollü aydınlatma
• LED matris sürücüleri

Diğer Uygulamalar

• Sensör arayüzleri
• Küçük röle sürücüleri
• Düşük güç motor kontrolü
• Pil yönetim devresi
• IoT cihazları ve taşınabilir elektronik

Avantajlar ve Özellikler

2N7002K SMD N-Kanal MOSFET 60V 300mA SOT-23'ün sağladığı avantajlar ve öne çıkan özellikleri.

• Kompakt SOT-23 Paketi: Alan tasarrufu sağlayan küçük boyut
• Düşük Gate Eşik Voltajı: 2.5V altında gate voltajı ile çalışabilme
• Lojik Seviye Uyumluluğu: 3.3V ve 5V mikrodenetleyiciler ile kolay entegrasyon
• Hızlı Anahtarlama: Düşük gate kapasitansı ile verimli çalışma
• Yüksek Voltage Dayanımı: 60V maksimum V_DS ile geniş uygulama alanı
• Düşük Güç Tüketimi: Düşük statik akım ve iletim kayıpları
• RoHS Uyumluluğu: Çevre dostu malzeme kullanımı
• Endüstri Standardı Pinout: Kolay PCB tasarımı ve değiştirilebilirlik
• Geniş Çalışma Sıcaklığı Aralığı: -55°C ile +150°C arası
• Kolay Montaj: Otomatik yerleştirme ve reflow lehimleme uyumluluğu

Devre Tasarımı ve Kullanım

2N7002K SMD N-Kanal MOSFET 60V 300mA SOT-23'ün devre tasarımında kullanımı hakkında bilgiler.

Temel Bağlantı Yapılandırması:

• Drain (Pin 3): Yük bağlantısı
• Gate (Pin 1): Kontrol sinyali girişi
• Source (Pin 2): Toprak veya referans seviyesi

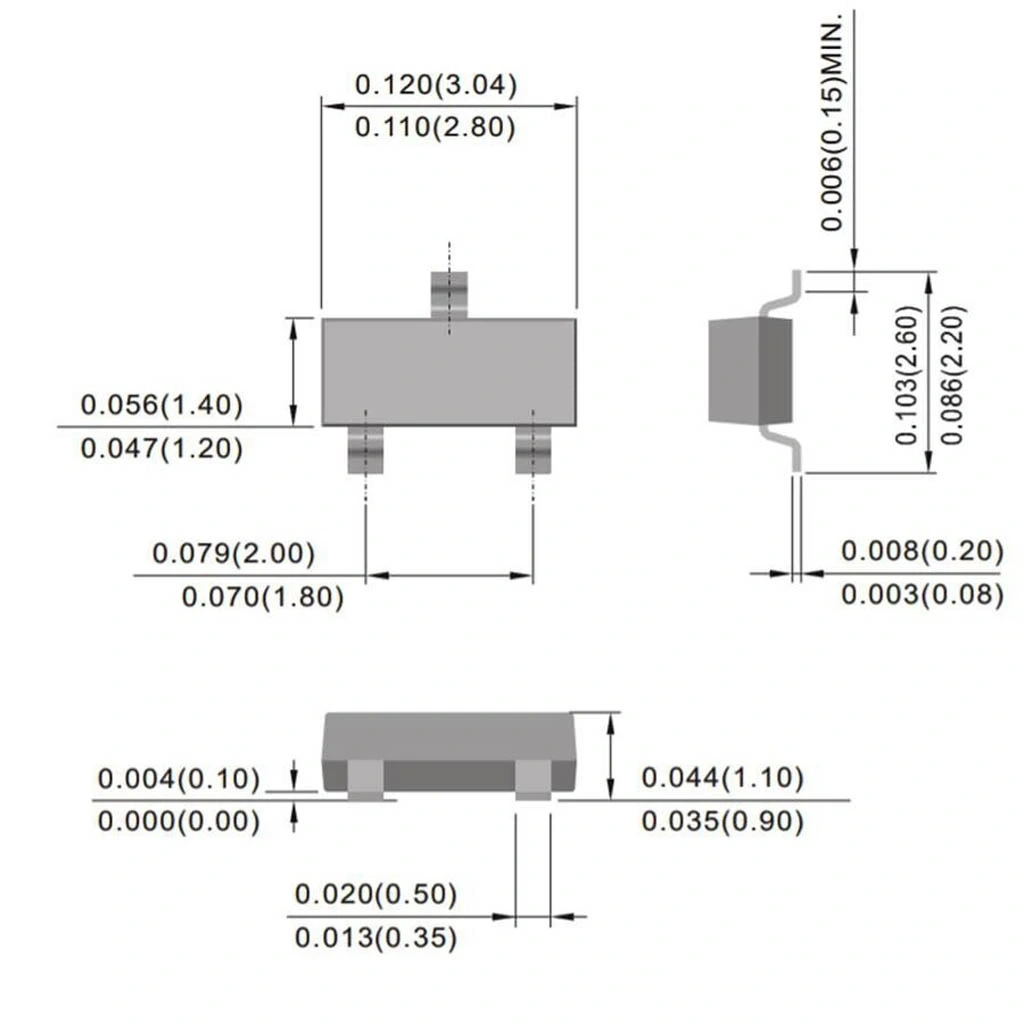

Pin Yapılandırması:

• SOT-23 paketinde pin dizilimi: 1-Gate, 2-Source, 3-Drain
• Üst yüzeyi düz kısımdan bakıldığında pinler saat yönü tersinde 1, 2, 3 şeklinde numaralandırılır
• Pinleri karıştırmamak için datasheet'teki pin diyagramını kontrol edin
• Pin belirleme için multimetre ile diyot testi modu kullanılabilir
• Gate-Source direnci sonsuz, Drain-Source direnci de sonsuz olmalıdır

Gate Sürücü Devresi:

• Gate'e 100-1kΩ seri direnç bağlayın
• Gate-Source arası 10-100kΩ pull-down direnci kullanın
• Gate-Source arası 15V zener diyot ile aşırı voltaj koruması sağlayabilirsiniz
• Mikrodenetleyici ile doğrudan sürülebilir (3.3V veya 5V lojik seviyeler)
• Yüksek frekanslı uygulamalarda düşük değerli gate direnci tercih edin

PCB Tasarım İpuçları:

• SOT-23 kılıf için uygun footprint seçin (genellikle SOT-23-3)
• Termal performans için source pinine bağlantılı geniş bakır alan bırakın
• Gate hattını kısa tutun ve diğer sinyallerden uzak yerleştirin
• Gate-source arasında gürültü baskılama için 100pF kapasitör ekleyebilirsiniz
• Yüksek akımlı uygulamalarda drain bağlantısını kalın tasarlayın

Sorun Giderme ve İpuçları

2N7002K SMD N-Kanal MOSFET 60V 300mA SOT-23 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• MOSFET Açılmıyor: Gate voltajı yetersiz veya gate bağlantısı kopuk
• Beklenmeyen Tetiklenme: Gate hattında gürültü veya eksik pull-down direnci
• Aşırı Isınma: Akım sınırı aşılmış veya yetersiz PCB ısı dağılımı
• Statik Elektrikten Hasar: Taşıma sırasında ESD koruması eksikliği
• Lehimleme Zorlukları: Küçük SOT-23 paketi için yetersiz lehimleme becerisi

SMD Lehimleme İpuçları

• Flux kullanarak lehimleme işlemini kolaylaştırın
• İnce uçlu havya veya sıcak hava istasyonu kullanın
• Pad'leri önce az miktarda kalay ile ıslatın
• Komponent yerleştirme için cımbız kullanın
• Lehimleme sonrası kısa devre kontrolü yapın

Performans İyileştirme İpuçları

• Maksimum akım kapasitesinin %70'i civarında kullanın
• Düşük RDS(on) için gate voltajını 10V seviyesinde tutun
• Indüktif yüklerde drain-source arası snubber devresi kullanın
• Yüksek hızlı anahtarlama için düşük gate direnci tercih edin
• Anahtarlama gürültüsünü azaltmak için yavaş yükselme/düşme süresi sağlayın

Paket İçeriği

• 2N7002K SMD N-Kanal MOSFET 60V 300mA SOT-23
