IRFR024 N Kanal Mosfet Smd To-252

IRFR024 N-Kanal MOSFET SMD TO-252

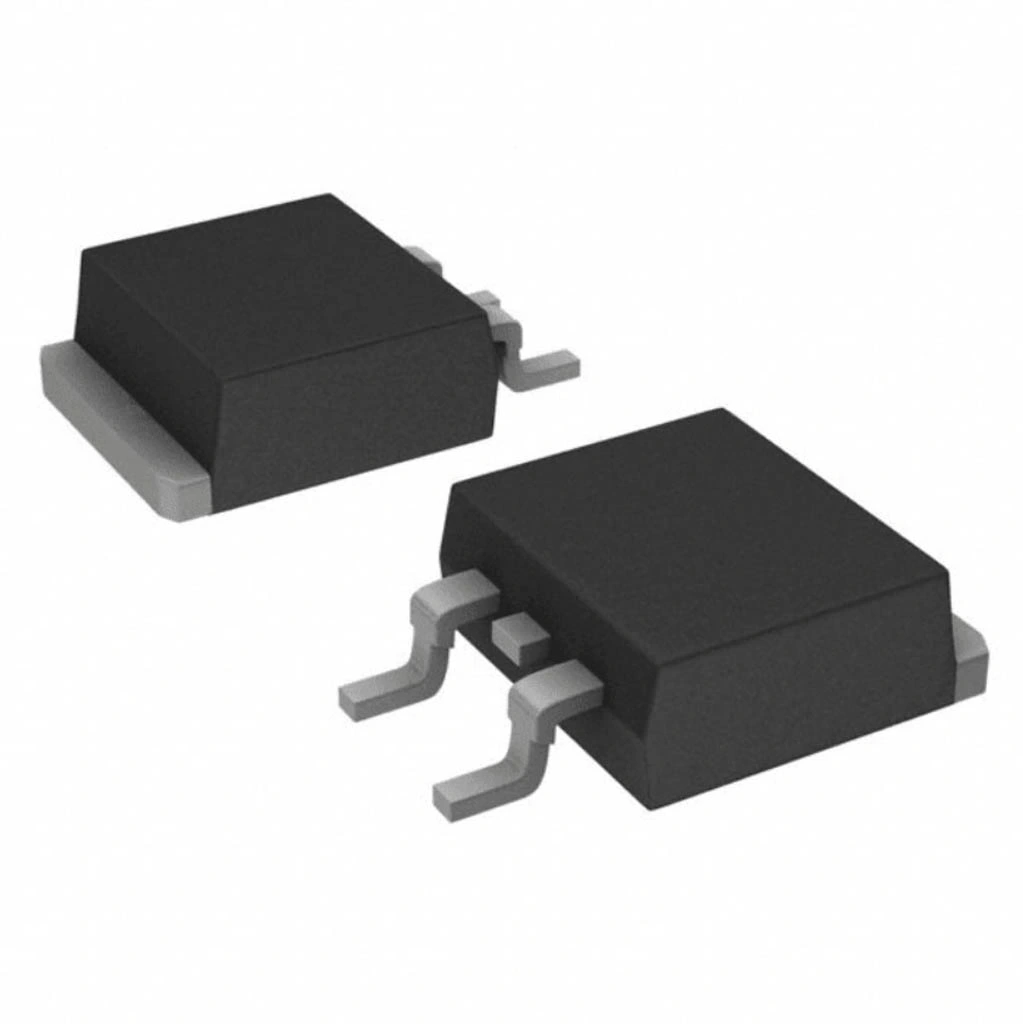

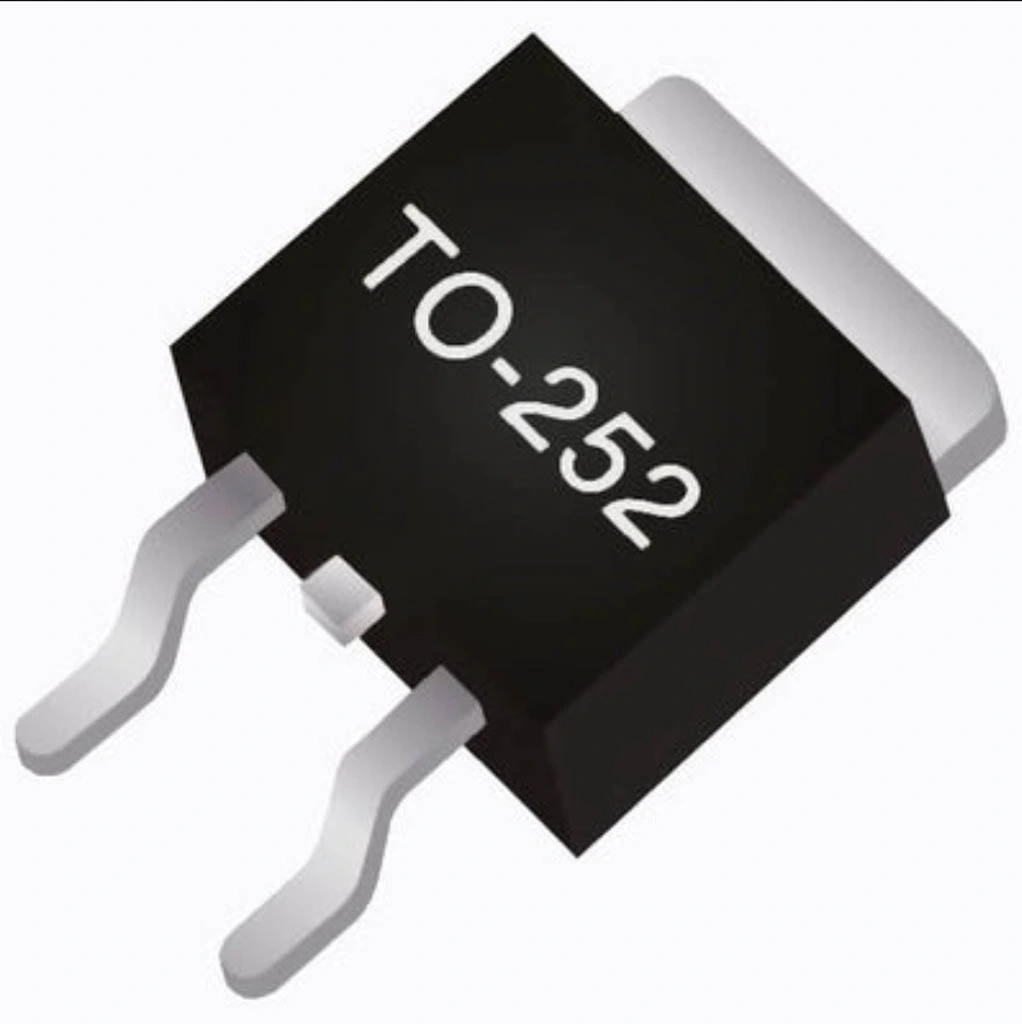

IRFR024 N-Kanal MOSFET, yüksek voltaj uygulamaları için tasarlanmış, düşük RDS(on) değeriyle verimli güç kontrolü sağlayan SMD formatlı bir güç transistörüdür. TO-252 (DPAK) paketinde sunulan bu MOSFET, modern elektronik projelere kolayca entegre edilebilir yapıdadır.

60V voltaj dayanımı ve 13A sürekli akım kapasitesi ile orta güçteki uygulamalar için ideal olan bu elektronik komponent, düşük açık durum direnci sayesinde verimli güç kontrolü sağlar.

SMD yapısı sayesinde PCB üzerinde az yer kaplayan IRFR024, DC motor kontrolü, LED sürücüleri ve potansiyometre ile ayarlanabilen güç kontrol devrelerinde kullanıma uygundur.

Teknik Özellikler

IRFR024 N-Kanal MOSFET SMD TO-252'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Tip: N-Kanal MOSFET
• Paket Tipi: TO-252 (DPAK) SMD
• Drain-Source Gerilimi (VDS): 60V
• Gate-Source Gerilimi (VGS): ±20V
• Sürekli Drain Akımı (ID): 13A (TC=25°C).
• Darbe Drain Akımı: 52A
• RDS(on): 0.075Ω (Tipik VGS=10V)
• Eşik Gerilimi (VGS(th)): 2.0-4.0V
• Toplam Gate Yükü: 27nC (Tipik)
• Input Kapasitansı (Ciss): 850pF
• Güç Dağılımı (Pd): 38W
• Çalışma Sıcaklığı: -55°C ~ +175°C
• Isıl Direnç (Junction-Case): 3.3°C/W
• Açma/Kapama Süreleri: 14ns/32ns (Tipik).

Kullanım Alanları

IRFR024 N-Kanal MOSFET SMD TO-252'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Güç Kontrolü ve Yönetimi

• DC-DC dönüştürücüler
• Anahtarlamalı güç kaynakları
• Yük anahtarlama devreleri
• Batarya yönetim sistemleri

Motor Kontrol Uygulamaları

• Küçük ve orta güçlü DC motor sürücüleri
• PWM motor hız kontrolü
• Fan kontrol sistemleri
• Vibrasyon motoru kontrolleri

Aydınlatma Devreleri

• LED sürücü devreleri
• Dimmer uygulamaları
• PWM parlaklık kontrolü
• Işık otomasyonu

Avantajlar ve Özellikler

IRFR024 N-Kanal MOSFET SMD TO-252'nin sağladığı avantajlar ve çözümler.

• SMD Paketi: Kompakt boyut ile PCB üzerinde az yer kaplama
• Düşük RDS(on): 0.075Ω ile yüksek verimlilik ve düşük ısı kaybı
• Yüksek Voltaj Dayanımı: 60V ile geniş uygulama alanı
• Hızlı Anahtarlama: Düşük açma/kapama süreleri ile PWM uygulamalarına uygunluk
• Düşük Gate Şarjı: 27nC ile kolay sürülebilme
• Kullanım Kolaylığı: Standart TO-252 (DPAK) paketi ile yaygın PCB uyumluluğu
• Sıcaklık Dayanımı: Geniş çalışma sıcaklığı aralığı ile güvenilir performans

Montaj ve Kullanım

IRFR024 N-Kanal MOSFET SMD TO-252'nin montaj ve kullanım süreci hakkında bilgiler.

Montaj için yapmanız gerekenler:

• TO-252 (DPAK) paketi için uygun PCB ayak izini kullanın
• Metal soğutma padini geniş bir bakır alanına bağlayın
• Termal verimliliği artırmak için birden fazla termal via kullanın
• SMD lehimleme için uygun lehim pastası ve sıcak hava istasyonu kullanın
• ESD önlemleri alarak lehimleme işlemini gerçekleştirin

Devre tasarımı önerileri:

• Gate girişine 10k pull-down direnci ekleyin
• Hızlı anahtarlama için 10-100Ω arası gate direnci kullanın
• Indüktif yüklerde flyback diyot ile koruma sağlayın
• 5V veya 3.3V mantık devreleri ile sürmek için uygun level shifter veya gate sürücü devresi kullanın
• Yüksek akımlarda ilave soğutma önlemleri alın

Sorun Giderme ve İpuçları

IRFR024 N-Kanal MOSFET SMD TO-252 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Aşırı Isınma: PCB'de termal alanı genişletin veya harici soğutucu ekleyin
• İstenmeyen Anahtarlama: Gate hattını kısa tutun ve pull-down direnci ekleyin
• Yetersiz Sürme: Gate gerilimini 10V'a yakın tutun veya gate sürücü devresi kullanın
• Voltaj Spikleri: Snubber devresi ve indüktif yükler için koruma diyotları ekleyin

Verimli Kullanım İpuçları

• TO-252 paketinin arka kısmını iyi soğutun
• 13A'dan yüksek akımlarda paralel MOSFET kullanımını değerlendirin
• PWM frekansını uygulama ve anahtarlama kayıplarına göre optimize edin
• Mikrodenetleyici ile kullanırken optokuplör veya MOSFET sürücü IC ekleyin

Paket İçeriği

• IRFR024 N-Kanal MOSFET SMD TO-252
