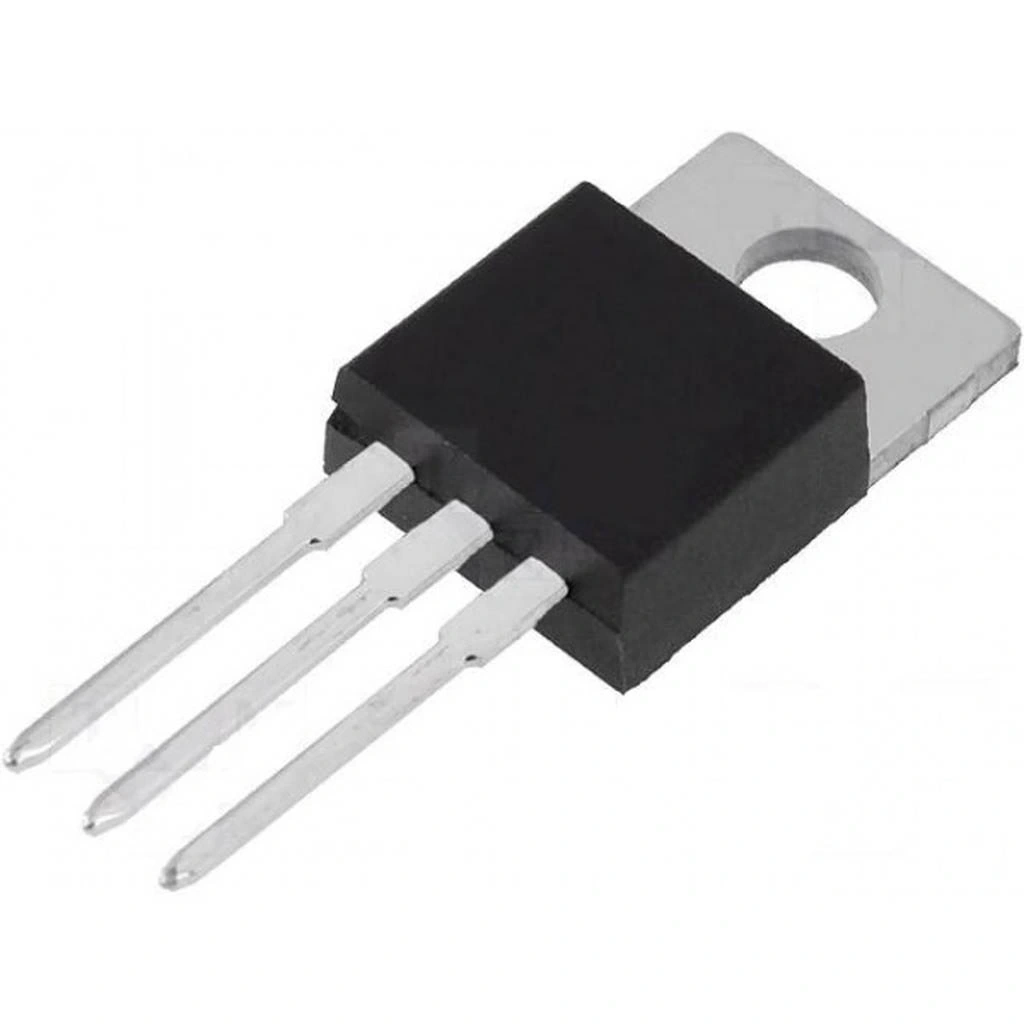

IRF740 N Kanal Power Mosfet 400V 10A To-220

IRF740 N-Kanal Power MOSFET 400V 10A TO-220

IRF740 N-Kanal Power MOSFET, yüksek voltaj uygulamaları için tasarlanmış, güçlü ve güvenilir bir güç transistörüdür. TO-220 paketinde sunulan bu MOSFET, yüksek gerilim dayanımı ve orta seviye akım kapasitesi ile endüstriyel uygulamalar için ideal bir seçimdir.

400V gerilim dayanımı ve 10A sürekli akım kapasitesi ile bu elektronik komponent, anahtarlamalı güç kaynakları, motor sürücüleri ve yüksek voltajlı anahtarlama uygulamalarında üstün performans sunar.

Uygun RDS(on) değeri ve hızlı anahtarlama özelliği sayesinde IRF740, potansiyometre ile kontrol edilebilen PWM devrelerinde ve güç konversiyon uygulamalarında enerji verimliliği sağlayan bir transistördür.

Teknik Özellikler

IRF740 N-Kanal Power MOSFET 400V 10A TO-220'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Tip: N-Kanal MOSFET
• Paket Tipi: TO-220
• Drain-Source Gerilimi (VDS): 400V
• Gate-Source Gerilimi (VGS): ±20V
• Sürekli Drain Akımı (ID): 10A (TC=25°C).
• Darbe Drain Akımı: 40A
• RDS(on): 0.55Ω (Tipik VGS=10V)
• Eşik Gerilimi (VGS(th)): 2.0-4.0V
• Toplam Gate Yükü: 63nC (Tipik)
• Input Kapasitansı (Ciss): 1400pF
• Güç Dağılımı (Pd): 125W
• Çalışma Sıcaklığı: -55°C ~ +175°C
• Isıl Direnç (Junction-Case): 1.0°C/W
• Açma/Kapama Süreleri: 35ns/93ns (Tipik).

Kullanım Alanları

IRF740 N-Kanal Power MOSFET 400V 10A TO-220'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Güç Elektroniği

• Anahtarlamalı güç kaynakları (SMPS)
• Yüksek voltajlı DC-DC dönüştürücüler
• Solar inverterler
• PFC (Güç Faktörü Düzeltme) devreleri

Motor Kontrol Uygulamaları

• Yüksek voltajlı motor sürücüleri
• PWM motor hız kontrolü
• Fırçasız DC motor kontrolörleri
• Servo motor sürücü devreleri

Endüstriyel Uygulamalar

• İndüksiyon ısıtma sistemleri
• Ultrasonik jeneratörler
• Elektrostatik sistemler
• Aydınlatma kontrolü

Avantajlar ve Özellikler

IRF740 N-Kanal Power MOSFET 400V 10A TO-220'nin sağladığı avantajlar ve çözümler.

• Yüksek Gerilim Dayanımı: 400V ile geniş uygulama alanı
• Orta Akım Kapasitesi: 10A ile çeşitli güç seviyelerinde kullanım
• Uygun RDS(on): 0.55Ω ile kabul edilebilir verimlilik
• TO-220 Paketi: Kolay montaj ve soğutucu uyumluluğu
• Hızlı Anahtarlama: Düşük anahtarlama kayıpları
• Avalanche Dayanıklılığı: Gerilim sıçramalarına karşı dirençli
• Geniş Sıcaklık Aralığı: -55°C ila +175°C arası çalışma imkanı

Montaj ve Kullanım

IRF740 N-Kanal Power MOSFET 400V 10A TO-220'nin montaj ve kullanım süreci hakkında bilgiler.

Montaj için yapmanız gerekenler:

• Uygun termal dirençli soğutucu seçin (özellikle 5A üzeri uygulamalarda)
• TO-220 paketini termal macun ile soğutucuya monte edin
• İzolasyon gerekliyse mika veya seramik yalıtkan kullanın
• Montaj vidasını aşırı sıkmadan (0.9-1.1 Nm) sabitleyin
• Yüksek akım hatları için kalın kablo veya geniş PCB izleri tercih edin

Devre tasarımı önerileri:

• Gate sürücü devresi için uygun IC kullanın (IR2110, TC4429 gibi)
• Gate direnci olarak 10-33Ω arası değer tercih edin
• Gate-Source arasına 15-20V zener diyot ile koruma sağlayın
• İndüktif yüklerde Drain-Source arasına hızlı recovery diyot ekleyin
• Yüksek gerilim uygulamalarında yeterli izolasyon mesafesine dikkat edin

Sorun Giderme ve İpuçları

IRF740 N-Kanal Power MOSFET 400V 10A TO-220 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Aşırı Isınma: Soğutucuyu büyütün, RDS(on) değerini ve akım seviyesini kontrol edin
• Yüksek Anahtarlama Kayıpları: Gate sürücü devresini optimize edin ve daha düşük gate direnci kullanın
• Beklenmeyen Tetikleme: Gate hattına pull-down direnci ekleyin ve sinyal kablolarını kısa tutun
• Gerilim Spikeleri: Snubber devresi ve uygun freewheeling diyotları kullanın

Verimli Kullanım İpuçları

• 400V uygulamalarda en az %20 güvenlik marjı bırakın (320V'a kadar kullanın)
• Anahtarlama frekansını 50-100kHz arası optimize edin
• Indüktif yükler için uygun hız ve tepe gerilim dengesini bulun
• Yüksek dv/dt durumlarında Miller kapasitansının etkisini azaltan devre tasarımı yapın

Paket İçeriği

• IRF740 N-Kanal Power MOSFET 400V 10A TO-220
