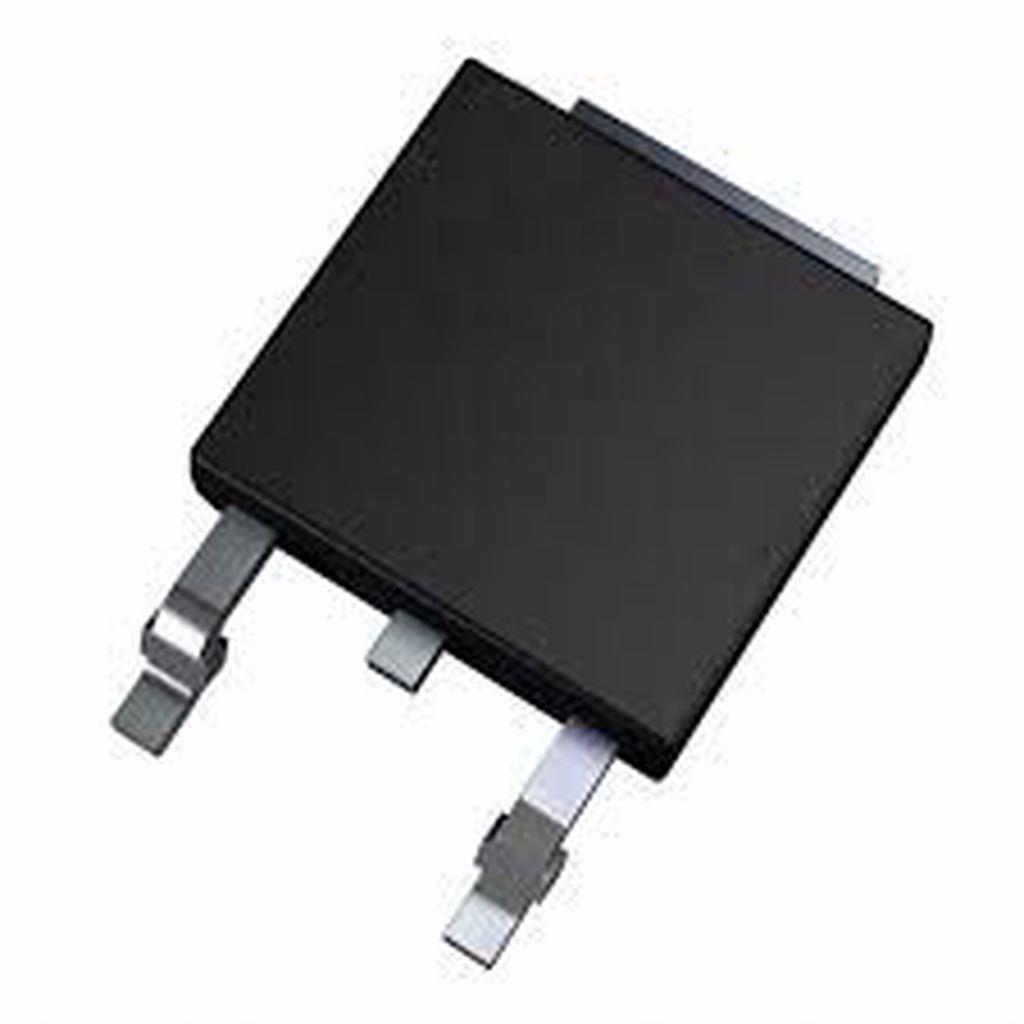

SUD50N06 N-Kanal MOSFET TO-252 SMD
SUD50N06 N-Kanal MOSFET, yüksek akım ve düşük direnç değerleriyle güç kontrolü gerektiren elektronik projelerde kullanılan etkili bir anahtarlama komponentidir. TO-252 SMD (DPAK) paketinde sunulan bu MOSFET, kompakt boyutlarıyla alan kısıtlı uygulamalar için idealdir.
60V gerilim dayanımı ve 50A sürekli akım taşıma kapasitesi ile bu güçlü elektronik komponent, motor sürücüleri, LED kontrolörleri ve güç kaynakları gibi yüksek akım gerektiren devrelerde mükemmel performans sunar.
Düşük açık durum direnci sayesinde verimliliği artıran SUD50N06, çeşitli projelerinizde PWM kontrollü anahtarlama ve güç yönetimi için potansiyometre kontrollü devrelere kolayca entegre edilebilir.
Teknik Özellikler
SUD50N06 N-Kanal MOSFET TO-252 SMD'nin detaylı teknik özellikleri aşağıda listelenmiştir.
- Tip: N-Kanal MOSFET
- Paket Tipi: TO-252 (DPAK) SMD
- Drain-Source Gerilimi (VDS): 60V
- Gate-Source Gerilimi (VGS): ±20V
- Sürekli Drain Akımı (ID): 50A (TC=25°C).
- Darbe Drain Akımı: 200A
- RDS(on): 0.022Ω (Tipik VGS=10V)
- Eşik Gerilimi (VGS(th)): 2.0-4.0V
- Toplam Gate Yükü: 26nC (Tipik)
- Input Kapasitansı (Ciss): 1400pF
- Çalışma Sıcaklığı: -55°C ~ +175°C
- Isıl Direnç (Junction-Case): 2.1°C/W
- Açma Süresi: 12ns (Tipik)
- Kapama Süresi: 35ns (Tipik).
Kullanım Alanları
SUD50N06 N-Kanal MOSFET TO-252 SMD'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.
Motor Kontrol Uygulamaları
- DC motor sürücüleri
- PWM motor hız kontrolü
- Fırçasız motor ESC'leri
- Step motor sürücü devreleri
Güç Yönetimi
- Anahtarlamalı güç kaynakları
- DC-DC dönüştürücüler
- Batarya yönetim sistemleri
- Yük anahtarlama devreleri
Aydınlatma Kontrolü
- Yüksek güçlü LED sürücüleri
- PWM LED parlaklık kontrolü
- RGB LED kontrolörleri
- Aydınlatma otomasyonu
Avantajlar ve Özellikler
SUD50N06 N-Kanal MOSFET TO-252 SMD'nin sağladığı avantajlar ve çözümler.
- Yüksek Akım Kapasitesi: 50A sürekli akım ile güçlü cihazları kontrol edebilme
- Düşük RDS(on): 0.022Ω ile minimum ısı üretimi ve maksimum verimlilik
- Hızlı Anahtarlama: Düşük açma/kapama süreleri ile yüksek frekanslı uygulamalar
- Kompakt Boyut: TO-252 SMD paketi ile alan tasarrufu
- Yüksek Güvenilirlik: Geniş sıcaklık aralığında kararlı çalışma
- Kolay Entegrasyon: Standart SMD paketi ile PCB tasarımlarına uyumluluk
- Düşük Gate Sürücü Gereksinimi: 4V eşik gerilimi ile mikroişlemci uyumluluğu
Montaj ve Kullanım
SUD50N06 N-Kanal MOSFET TO-252 SMD'nin montaj ve kullanım süreci hakkında bilgiler.
İpucu: Yüksek akım uygulamalarında mutlaka yeterli soğutma sağlayın.
Montaj için yapmanız gerekenler:
- TO-252 (DPAK) soğutma padini PCB'de geniş bir bakır alanına bağlayın
- Gerekirse ilave soğutucu yüzey veya termal via'lar ekleyin
- Lehimleme sırasında ESD önlemleri alın
- Gate bacağına 10k pull-down direnci bağlayın
- Yüksek akım için kalın PCB izleri kullanın
Devre tasarımı önerileri:
- Gate sürücü devresinde hızlı anahtarlama için gate direnci kullanın (10-100Ω)
- Ani akım değişimlerini engellemek için snubber devresi ekleyin
- Indüktif yüklerde koruma diyodu (flywheel) kullanın
- Mikrodenetleyici ile kontrolde optokuplör veya MOSFET sürücü IC kullanmayı düşünün
- PWM frekansını uygulama gereksinimlerine göre optimize edin
Sorun Giderme ve İpuçları
SUD50N06 N-Kanal MOSFET TO-252 SMD kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Aşırı Isınma: Soğutucu ekleyin veya PCB'deki termal alanı genişletin
- İstenmeyen Tetiklenme: Gate'e pull-down direnci ekleyin ve sinyal kablolarını kısa tutun
- Yavaş Anahtarlama: Gate direncini azaltın veya daha güçlü sürücü devresi kullanın
- Yanma/Hasar: SOA (Güvenli Çalışma Alanı) sınırlarını kontrol edin ve aşırı yüklenmeyi önleyin
Verimli Kullanım İpuçları
- 5V mikrodenetleyici ile kullanırken 4.5V+ gate gerilimi sağlayın
- Indüktif yüklerde anahtarlama sırasında oluşan gerilim piklerini bastırın
- Yüksek frekans uygulamalarında kapasitif etkileşimi azaltmak için PCB tasarımını optimize edin
- Paralel bağlantılarda akım paylaşımını iyileştirmek için her MOSFET'e küçük gate dirençleri ekleyin
Paket İçeriği
İlgili Ürün Kategorilerimiz
Çeşitli elektronik komponentler ile projelerinizi ve devrelerinizi geliştirebilirsiniz.
Ürünleri İncele →
Projeleriniz için çeşitli potansiyometreler ile hassas kontrol sağlayın.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve güç elektroniği ürünleri konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
SUD50N06 MOSFET ile ne kadar akım kontrol edebilirim?
25°C sıcaklıkta 50A sürekli akım kontrol edebilirsiniz. Yeterli soğutma ile bu değere yaklaşabilirsiniz.
Arduino ile bu MOSFET'i nasıl sürebilirim?
Arduino'dan 4-5V gate gerilimi sağlanabilir, ancak yüksek akımlarda MOSFET sürücü devresi (gate driver) kullanmanız önerilir.
MOSFET neden ısınıyor ve nasıl önleyebilirim?
Isınma genellikle RDS(on) direncinde oluşan kayıplardan kaynaklanır. Soğutucu veya PCB'de geniş bakır alan kullanarak önleyebilirsiniz.
Ne tür soğutucu kullanmalıyım?
TO-252 paketine uygun klipsli soğutucular veya PCB'de geniş bakır alanlar ve termal vialar kullanabilirsiniz.
Gate direnci neden kullanılır ve değeri ne olmalı?
Gate direnci anahtarlama hızını kontrol eder ve titreşimleri azaltır. Uygulamanıza bağlı olarak 10-100Ω arası değerler kullanabilirsiniz.
PWM kontrolünde maksimum frekans ne olabilir?
Açma/kapama sürelerini dikkate alarak genellikle 50-100kHz arası frekanslar kullanılabilir. Sürücü devre kalitesi önemlidir.
TO-252 (DPAK) paketi nasıl lehimlenir?
Termal pad için sıcak hava istasyonu veya reflow fırını önerilir. Yeterli ısı transferi için pasta ve iyi bir lehimleme tekniği gereklidir.
İndüktif yüklerde (motor, bobin) koruma nasıl sağlanır?
Drain-Source arasına flyback diyot (1N4007, UF4007 veya Schottky) bağlayarak indüktif gerilimlerin MOSFET'e zarar vermesini önleyin.
