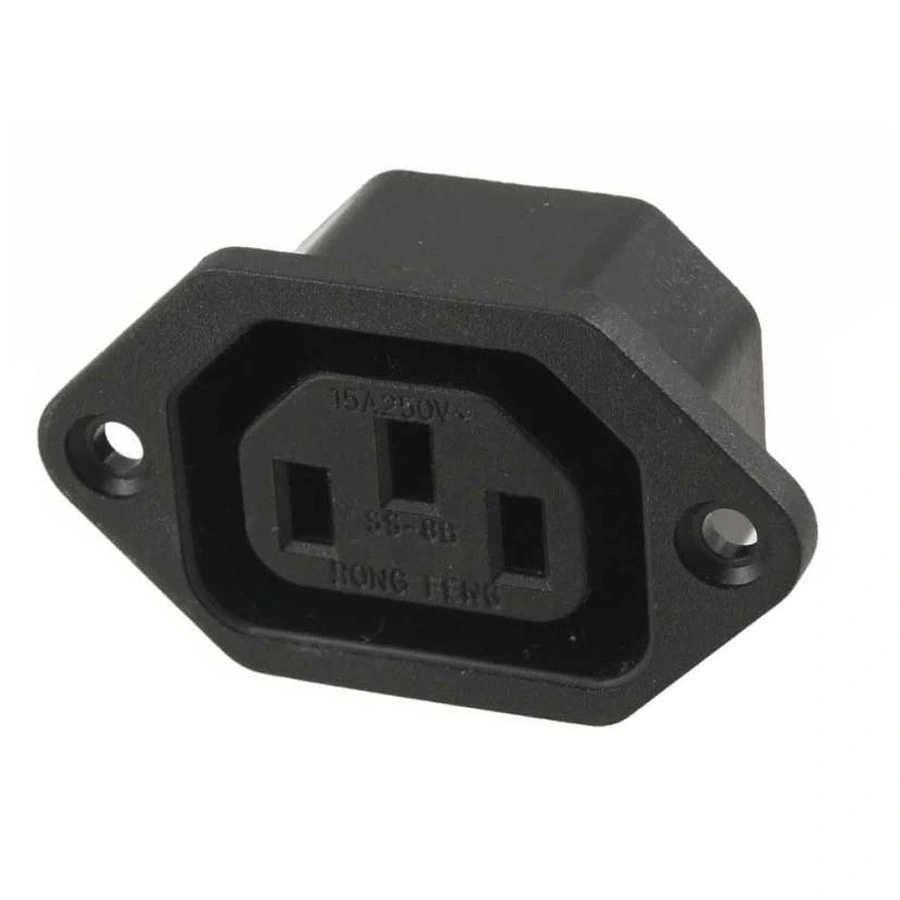

IC-212A Power Fiş Dişi Şase

IC-212A Power Fiş Dişi Şase

IC-212A, elektronik cihazlar için panel montajlı IEC C13 dişi güç fişidir. Standart C14 erkek konnektörlü güç kablolarının bağlanabildiği bu şase tipi konnektör, birçok elektronik cihaz için güvenilir güç çıkışı sağlar. Sağlam yapısı ve kolay montaj özellikleri ile endüstriyel ve ticari uygulamalar için idealdir.

IEC 60320-1 standardına uygun olan bu dişi fiş, 10A akım taşıma kapasitesine sahiptir. Elektronik komponentler arasında yer alan bu konnektör, çeşitli elektronik projelerde standart güç bağlantısı oluşturmak için mükemmel bir çözümdür.

Lehim terminalleri ile kolay bağlantı imkanı sunar ve yanmaz plastik malzemesi ile güvenli kullanım sağlar. Konnektör ailesinin önemli bir üyesi olan bu power giriş konnektörü, güç dağıtım birimleri, özelleştirilmiş güç sistemleri ve çeşitli ekipman imalatında yaygın olarak kullanılır.

Teknik Özellikler

IC-212A Power Fiş Dişi Şase ürününün detaylı teknik özellikleri aşağıda listelenmiştir.

• Konnektör Tipi: IEC C13 (Dişi)
• Montaj Tipi: Şase montaj
• Akım Kapasitesi: 10.A (max)
• Voltaj Derecesi: 250V AC
• Terminal Tipi: Lehim bağlantı
• Terminal Sayısı: 3 (L, N, G)
• Gövde Malzemesi: Yanmaz termoplastik (UL94V-0 uyumlu)
• Kontak Malzemesi: Pirinç, nikel kaplama
• İzolasyon Direnci: >100MΩ @ 500V DC
• Dielektrik Dayanımı: 1500V AC / 1 dakika
• Kontak Direnci: <10mΩ
• Çalışma Sıcaklığı: -25°C ile +85°C arası
• Takma/Çıkarma Ömrü: >1000 çevrim
• Montaj Delik Ölçüsü: Yaklaşık 27.8mm x 19.2mm dikdörtgen
• Montaj Tipi: Snap-in (geçmeli)
• Boyutlar (GxYxD): Yaklaşık 28mm x 20mm x 28mm
• Standartlar: IEC 60320-1, UL 498, CSA C22.2
• RoHS Uyumluluğu: Evet
• Koruma Sınıfı: IP20
• Polarizasyon: Standart IEC polarizasyon

Kullanım Alanları

IC-212A Power Fiş Dişi Şase'nin kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Güç Dağıtım Ekipmanları

• Rack montajlı PDU (Güç Dağıtım Üniteleri)
• Özelleştirilmiş güç dağıtım sistemleri
• UPS sistemleri
• Laboratuvar güç kaynakları
• Çoklu çıkışlı güç kutuları

Endüstriyel Ekipmanlar

• Endüstriyel kontrol panelleri
• Test ve ölçüm cihazları
• Medikal cihazlar
• Elektrikli pano sistemleri
• Rack kabinetleri

Özel Uygulamalar

• DIY güç dağıtım projeleri
• Bilgisayar güç sistemleri
• Ses ekipmanları
• Stüdyo ekipmanları
• Server sistemleri

Avantajlar ve Özellikler

IC-212A Power Fiş Dişi Şase'nin sağladığı avantajlar ve öne çıkan özellikleri.

• Snap-in Montaj: Kolay ve hızlı panel montajı
• IEC Standardı: Evrensel uyumluluk
• Kompakt Tasarım: Minimum alan kullanımı
• Yüksek Akım Kapasitesi: 10A ile çeşitli uygulamalar
• Yanmaz Malzeme: UL94V-0 uyumlu güvenlik
• Lehim Terminalleri: Kolay montaj seçeneği
• Sağlam Yapı: Uzun ömürlü kullanım
• Endüstriyel Standartlara Uyum: UL, CSA sertifikalı
• Güvenilir Bağlantı: Standart C14 kablolar ile uyumlu
• Çok Yönlü Kullanım: Çeşitli projelere uyarlanabilir

Montaj ve Kurulum

IC-212A Power Fiş Dişi Şase'nin montajı ve kurulumu hakkında bilgiler.

Şase Kesimi ve Montaj:

• Şase üzerinde yaklaşık 27.8mm x 19.2mm dikdörtgen kesim yapın
• Kesim kenarlarını temizleyin ve çapakları alın
• Konnektörü ön taraftan hafif açılı olarak yerleştirin
• Konnektörü yerine oturana kadar içeri doğru bastırın
• Tam olarak yerleştiğinden emin olun

Terminal Bağlantıları:

• L (Line/Faz): Genellikle kahverengi veya siyah kablo
• N (Nötr): Genellikle mavi veya beyaz kablo
• G (Ground/Toprak): Yeşil veya yeşil/sarı kablo
• Terminallere lehim yaparken yeterli ısı uygulayın
• Lehimleme sonrası bağlantıları izole edin

Kablolama İpuçları:

• 10A için en az 0.75mm² kesitli kablo kullanın
• Yüksek akım uygulamaları için 1.0mm² veya 1.5mm² tercih edin
• Lehimlemeden önce kabloları kalaylayın
• İç bağlantılarda kablo uzunluklarını minimumda tutun
• Kabloların terminallere doğru yerleştiğinden emin olun

Sorun Giderme ve İpuçları

IC-212A Power Fiş Dişi Şase kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Gevşek Montaj: Kesim boyutlarını kontrol edin, gerekirse silikon ile sabitleyin
• Zayıf Elektrik İletimi: Terminal bağlantılarını kontrol edin, kaliteli lehim kullanın
• Montaj Zorluğu: Paneldeki kesim köşelerini hafifçe genişletin
• Kablo Gevşemesi: Lehim bağlantılarını iyileştirin, mekanik sabitleme kullanın
• Terminallerde Isınma: Kablo kesitini artırın, bağlantıların temizliğini kontrol edin

Güvenlik İpuçları

• Montaj öncesi tüm güç kaynaklarını devre dışı bırakın
• Toprak bağlantısını kesinlikle ihmal etmeyin
• Terminal bağlantılarını düzgün izole edin
• Yüksek akım uygulamalarında uygun kablo kesiti kullanın
• Yanmaz malzemeden yapılmış şasede kullanın

Bakım ve Uzun Ömür İpuçları

• Kontakları periyodik olarak kontrol edin
• Nemli ortamlarda nem önleyici sprey kullanın
• Fiş takıp çıkarma işlemlerini dikkatli yapın
• Terminal bağlantılarının sıkılığını zaman zaman kontrol edin
• Toz birikimini önlemek için periyodik olarak temizleyin

Paket İçeriği

• IC-212A Power Fiş Dişi Şase
