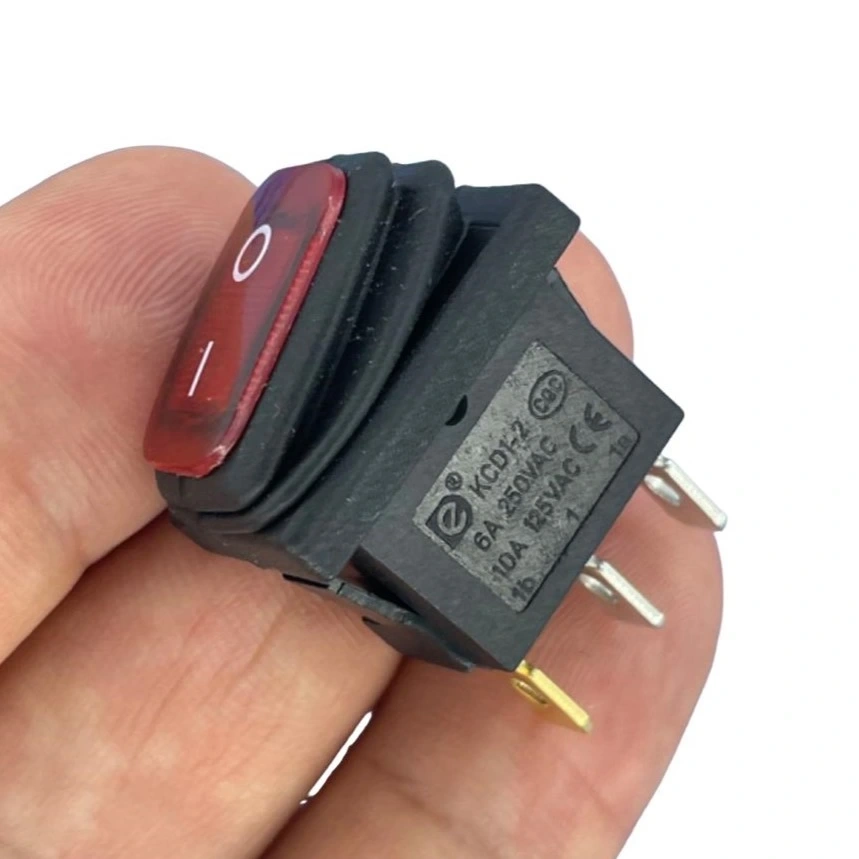

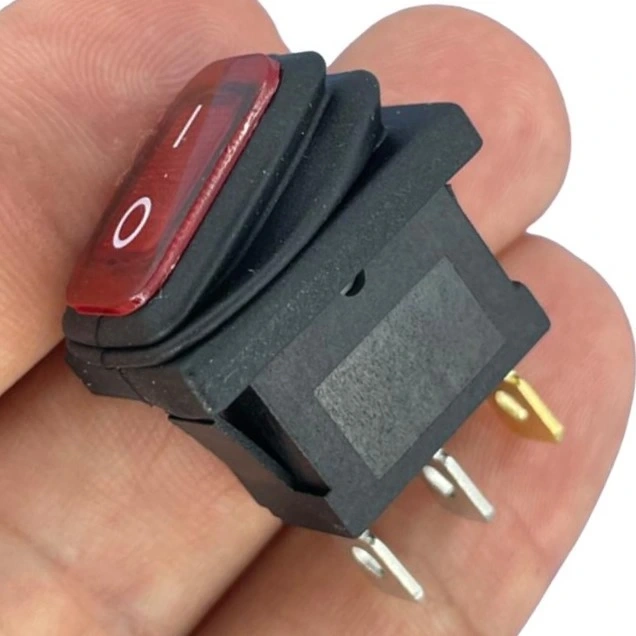

IC-118W Mini Işıklı Körüklü Anahtar 3P

IC-118W Mini Işıklı Körüklü Anahtar 3P

IC-118W Mini Işıklı Körüklü Anahtar, elektrik devrelerinde kullanılan bir anahtar türüdür.

IC-118W Mini Işıklı Körüklü Anahtar, kompakt boyutu ve su sıçramalarına karşı koruma sağlayan körüklü tasarımı ile elektronik projeleriniz için ideal bir kontrolcüdür. 3 pinli yapısı ve entegre ışık göstergesi ile cihazınızın çalışma durumunu net bir şekilde gösterir.

Zorlu ortamlarda kullanılabilecek ışıklı bir mini anahtar mı arıyorsunuz? IC-118W Mini Işıklı Körüklü Anahtar, 3 pinli (3P) tasarımı ve korumalı yapısı ile nem, toz ve sıvı sıçramalarına dayanıklı bir kontrol elemanıdır. Entegre ışık göstergesi sayesinde, karanlık ortamlarda bile anahtarın durumunu kolayca görmenizi sağlar.

Yüksek kaliteli malzemelerden üretilen bu körüklü anahtar, dış mekan ekipmanları, araç kontrol panelleri, denizcilik uygulamaları ve nemli ortamlardaki elektronik sistemler için mükemmel bir seçimdir.

---

Teknik Özellikler

IC-118W Mini Işıklı Körüklü Anahtarın detaylı teknik özellikleri listelenmektedir.

• Model: IC-118W
• Tip: Mini Işıklı Körüklü Anahtar
• Çalışma Tipi: ON-OFF (Aç-Kapa)
• Terminal Sayısı: 3P (3 Pin)
• Kontak Tipi: SPST (Tek Kutuplu Tek Yönlü)
• Form Faktörü: Mini Boy
• Gösterge: Entegre LED Işık
• Koruma: Kauçuk Körüklü Yapı
• Boyutlar: Yaklaşık 25x15mm (ön panel)
• Montaj Deliği: Yaklaşık 20mm (yuvarlak)
• Voltaj Değeri: 250V AC
• Akım Kapasitesi: 3A
• Işık Çalışma Voltajı: 12V DC (Doğru Akım)
• Gövde Malzemesi: Dayanıklı Plastik ve Metal
• Körük Malzemesi: Esnek Su Geçirmez Kauçuk
• Anahtar Rengi: Siyah (Körüklü)
• Işık Rengi: Genellikle Kırmızı veya Yeşil
• Kontak Malzemesi: Gümüş Alaşım
• Kontak Direnci: <20 mΩ
• Yalıtım Direnci: >100 MΩ
• Mekanik Ömür: >30,000 işlem döngüsü
• Çalışma Sıcaklığı: -20°C ila +60°C
• Terminal Tipi: Lehimleme Pimleri
• Koruma Sınıfı: IP54 (montajlı durumda)

---

Kullanım Avantajları

IC-118W mini ışıklı körüklü anahtarın sağladığı temel avantajlar aşağıda listelenmiştir.

• Su ve Toz Koruması: Körüklü tasarım ile sıvı sıçramalarına karşı dayanıklılık.
• Görsel Geri Bildirim: Entegre LED ışık ile açık/kapalı durumu anında görme.
• Dış Mekan Uyumu: IP54 koruma sınıfı ile zorlu ortamlarda güvenilir kullanım.
• 3 Pin Tasarım: Anahtar ve ışık kontrolü için uygun bağlantı imkanı.
• Kolay Durum Tespiti: Karanlık ortamlarda bile cihaz durumunu kontrol edebilme.
• Kompakt Boyut: Sınırlı alana sahip projelerde bile kullanım kolaylığı.
• Yeterli Akım Kapasitesi: 3A değeri ile küçük ve orta cihazları kontrol edebilme.
• Uzun Ömürlü: 30,000+ işlem döngüsü ile dayanıklı yapı.
• Ergonomik Kullanım: Kauçuk körük sayesinde kolay kavranabilen yüzey.
• Çok Yönlü Kullanım: Çeşitli zorlu ortam uygulamalarında kullanılabilme esnekliği.

---

İdeal Kullanım Alanları

Bu mini ışıklı körüklü anahtar birçok farklı uygulamada kullanım için uygundur.

• Denizcilik Ekipmanları: Tekneler, yatlar ve su sporları ekipmanları
• Dış Mekan Elektronik Cihazları: Bahçe aydınlatmaları ve sulama sistemleri
• Araç Modifikasyonları: Off-road ve motorsporları kontrol panelleri
• Banyo ve Mutfak Elektronik Cihazları: Nemli ortamlardaki kontroller
• Endüstriyel Kontrol Panelleri: Yıkama ve temizleme alanlarındaki kontroller
• Açık Hava Etkinlik Ekipmanları: Kamp ve outdoor aktivite cihazları
• Laboratuvar Ekipmanları: Kimyasal işlem ve sıvı kullanılan ortamlar
• Güvenlik Sistemleri: Dış mekandaki alarm ve güvenlik kontrolleri
• Tarım Ekipmanları: Sulama kontrolü ve sera sistemleri
• Banyo/Sauna Kontrolleri: Yüksek nem ortamındaki elektronik cihazlar

---

Montaj ve Kullanım İpuçları

Doğru montaj ve kullanım, anahtarın performansını ve ömrünü etkiler.

---

Körüklü Tasarım ve Sızdırmazlık Avantajları

IC-118W mini anahtarın kauçuk körüklü tasarımının sağladığı koruma ve sızdırmazlık avantajları.

IC-118W mini ışıklı körüklü anahtarın en belirgin özelliği, etrafını çevreleyen esnek kauçuk körüktür. Bu tasarım, anahtara birçok önemli koruma avantajı sağlar.

• Su ve Sıvı Koruması:
  Kauçuk körük, yağmur, sıçrayan su ve diğer sıvılara karşı anahtarın iç mekanizmasını korur. IP54 koruma derecesi, su sıçramalarına karşı dayanıklılık sağlar. Nem ve buharın yoğun olduğu ortamlarda bile güvenilir çalışma sunar. Deniz suyu gibi korozif sıvılara karşı ek koruma sağlar. Sıvı maruziyetine bağlı kısa devre ve arıza riskini minimize eder.
• Toz ve Partikül Koruması:
  Esnek körük, toz ve küçük partiküllerin anahtar mekanizmasına girmesini engeller. Kirli ve tozlu ortamlarda çalışan ekipmanlarda uzun süreli performans sağlar. İç kontakların temiz kalmasını sağlayarak, güvenilir elektrik iletimini garanti eder. Endüstriyel ortamlardaki metal talaşı, ahşap tozu gibi iletken partiküllere karşı koruma sağlar.
• Mekanik Dayanıklılık:
  Körüklü tasarım, anahtara ek bir fiziksel koruma katmanı ekler. Darbe ve titreşimlere karşı iç mekanizmayı korur. Anahtar üzerine uygulanan baskının daha geniş bir alana yayılmasını sağlar. Aşındırıcı ortamlarda bile yüksek çalışma ömrü sunar. Yoğun kullanım senaryolarında bile mekanik bütünlüğünü korur.
• Ergonomik ve Pratik Avantajlar:
  Kauçuk körük, anahtar yüzeyine daha iyi kavrama imkanı sağlar. Nemli veya yağlı ellerle bile güvenli kullanım imkanı verir. Anahtarın kullanım durumunu görsel olarak belirginleştirir. İşlem sırasında parmağın kaymasını önleyerek hassas kontrol sağlar. Özellikle eldiven ile kullanımda daha kolay erişim ve kontrol sunar.

---

3 Pin Bağlantı Yapısı ve LED Gösterge Özellikleri

IC-118W mini körüklü anahtarın 3 pin yapısı ve entegre LED gösterge sisteminin çalışma prensibi.

IC-118W mini körüklü anahtar, 3 pin bağlantı yapısı ile hem anahtar fonksiyonu hem de ışık göstergesi için pratik bir çözüm sunar.

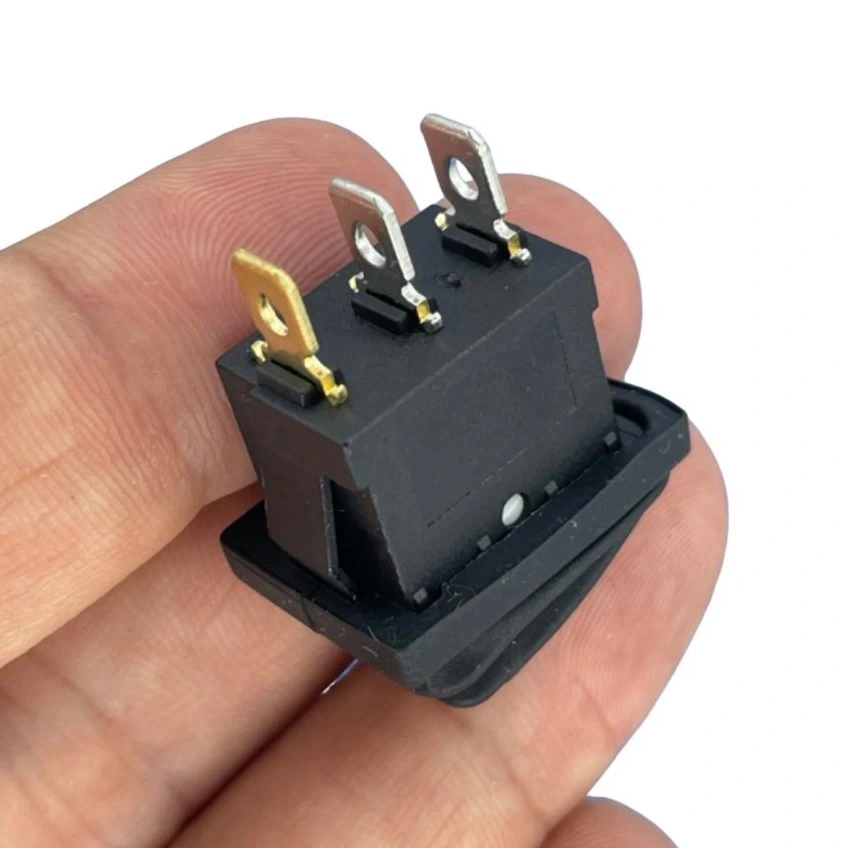

3 Pin Bağlantı Yapısı:

3 pinli yapı, anahtar kontağı ve LED göstergesini tek bir komponentte birleştirir:

• Pin 1: Genellikle güç girişi (pozitif/faz)
• Pin 2: Anahtar çıkışı (yüke giden bağlantı)
• Pin 3: LED için dönüş hattı (negatif/nötr)

Bu konfigürasyon, tek bir kabloyla hem güç kaynağından gelen elektriği hem de LED için gereken akımı taşıma imkanı sunar. Standart 2 pinli anahtarlara göre daha fonksiyonel bir tasarımdır. LED ve anahtar bağlantılarının birlikte yönetilmesine olanak sağlar.

LED Gösterge Sistemi:

Entegre LED gösterge sistemi, anahtar durumunu net bir şekilde görselleştirir:

• Yanar Durum: Genellikle anahtarın ON konumunda olduğunu gösterir.
• Söner Durum: Genellikle anahtarın OFF konumunda olduğunu gösterir.

LED, genellikle 12V DC gerilimle çalışır ve anahtarın açık olduğu durumlarda otomatik olarak yanar. Işık rengi tipik olarak kırmızı veya yeşildir; kırmızı genellikle güç/aktif durumu, yeşil ise güvenli/hazır durumu gösterir. Düşük güç tüketimi ile uzun süreli kullanımda bile minimal enerji sarfiyatı sağlar.

Bağlantı Notları:

3 pinli yapının doğru bağlantısı için dikkat edilmesi gereken noktalar:

• LED için doğru polarite sağlanmalıdır; ters bağlantı LED'in çalışmamasına neden olur.
• Anahtar kontağı (Pin 1-2), kontrol edilecek devreye seri olarak bağlanır.
• LED bağlantısı (Pin 1-3), LED'in çalışması için uygun voltaj sağlamalıdır.
• Tüm bağlantılar, su geçirmezlik özelliğini korumak için yalıtılmalıdır.

Doğru bağlantı için, üretici şeması veya multimetre ile pin konfigürasyonunun doğrulanması önerilir.

---

Zorlu Ortam Uygulamaları

IC-118W mini körüklü anahtarın zorlu ve ıslak ortamlardaki kullanım özellikleri ve uygulamaları.

IC-118W mini körüklü anahtar, standart anahtarların yetersiz kaldığı zorlu çevre koşullarında güvenilir çalışma için tasarlanmıştır. IP54 koruma sınıfı ve özel tasarımı sayesinde, çeşitli zorlayıcı ortamlarda kullanılabilir.

• Denizcilik Uygulamaları:
  Deniz araçlarında, tuzlu su ortamına dayanıklı kontrol elemanı olarak kullanılır. Teknelerde, güverte aydınlatması, pompa kontrolü ve navigasyon sistemleri için idealdir. Tuzlu su spreyine ve yüksek neme maruz kalan deniz ekipmanlarında tercih edilir. Dalgalı hava koşullarında bile güvenilir çalışma sağlar. Özellikle açık güvertelerde ve kokpitlerde kullanılan elektronik sistemlerin kontrolünde tercih edilir.
• Dış Mekan ve Hava Koşullarına Açık Sistemler:
  Bahçe sulama sistemleri ve dış mekan aydınlatma kontrollerinde kullanılır. Yağmurlu hava koşullarına ve doğrudan güneş ışığına dayanıklıdır. Kış koşullarında düşük sıcaklıklarda bile çalışabilir (-20°C'ye kadar). Açık hava etkinlik ekipmanları ve kamp malzemeleri için güvenilir bir kontrol elemanıdır. Spor ve rekreasyon alanlarındaki su özelliklerinin kontrolünde kullanılır.
• Endüstriyel Ortamlar:
  Islak üretim alanları ve yıkama istasyonlarındaki kontrol panellerinde kullanılır. Kimyasal işlem endüstrilerinde, sıçramaya maruz kalan kontrollerde tercih edilir. Gıda işleme tesislerinde, sık temizlenen alanlarda güvenle kullanılır. Tekstil fabrikaları gibi yüksek nemli ortamlarda elektronik kontroller için idealdir. Madencilik ve inşaat ekipmanlarının zorlu çalışma koşullarına dayanıklı kontrol elemanıdır.
• Araç ve Outdoor Spor Ekipmanları:
  Off-road araçların ve ATV'lerin dış ortamlara açık kontrol panellerinde kullanılır. Kar motosikleti ve kayak ekipmanlarında güvenilir çalışma sağlar. Dalış ekipmanları ve su sporları aksesuarlarının kontrolünde tercih edilir. Acil durum ve kurtarma araçlarının her türlü hava koşulunda çalışabilen kontrolleri için idealdir. Bisiklet ve motosiklet aksesuarlarının yağmurlu koşullardaki kontrolü için güvenilir çözüm sunar.

---

IP54 Koruma Standartları ve Anlamı

IC-118W mini körüklü anahtarın IP54 koruma sınıfının anlamı ve sağladığı güvenlik seviyesi.

IC-118W mini körüklü anahtar, IP54 koruma derecesine sahiptir. Bu uluslararası standart (Ingress Protection), cihazın toza ve suya karşı korunma seviyesini belirtir.

IP Kodunun Anlamı:

IP kodlamasında, ilk rakam katı maddelere karşı koruma seviyesini, ikinci rakam ise sıvılara karşı koruma seviyesini gösterir. IP54 standardında:

• 5 (İlk Rakam): Toza karşı koruma - Sınırlı toz girişine izin verir, ancak cihazın normal çalışmasını etkileyecek miktarda toz girmesini engeller.
• 4 (İkinci Rakam): Suya karşı koruma - Her yönden gelen su sıçramasına karşı koruma sağlar.

Sağladığı Koruma Seviyesi:

IP54 koruma derecesi, anahtarın aşağıdaki koşullara dayanıklı olduğunu gösterir:

• Toz birikintilerine ve ince toz partiküllerine karşı yeterli koruma
• Her yönden gelen su sıçramalarına karşı dayanıklılık
• Yağmur ve hafif su spreylerine karşı koruma
• Normal yıkama ve temizlik işlemlerine dayanıklılık

Kullanım Sınırları:

IP54 koruması, belirli sınırlar dahilinde güvenlik sağlar:

• Doğrudan yüksek basınçlı su jetlerine karşı tam koruma sağlamaz
• Suya daldırma (su altında kullanım) için uygun değildir
• Uzun süreli yoğun su maruziyetinde sızdırmazlık garantisi vermez
• Tam toz geçirmezlik sağlamaz, sınırlı miktarda toz girişi mümkündür

Montaj ve Koruma Maksimizasyonu:

IP54 koruma seviyesini maksimize etmek için montaj sırasında dikkat edilmesi gereken noktalar:

• Montaj deliğinin temiz ve doğru boyutta açılması
• Körüğün panel dışında kalacak şekilde yerleştirilmesi
• Montaj somunun uygun sıkılıkta ayarlanması
• Kablo bağlantılarının su geçirmez malzemelerle yalıtılması
• Periyodik olarak körük bütünlüğünün ve bağlantıların kontrolü

---

Paket İçeriği

Ürün kutusunda bulunan parçaların listesi.

• 1 x IC-118W Mini Işıklı Körüklü Anahtar (3P)

---
