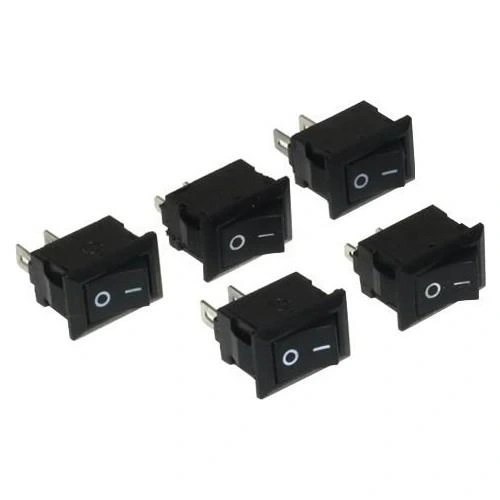

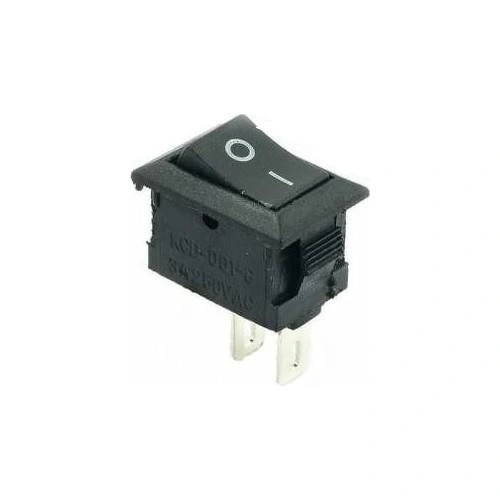

IC-125B Dikdörtgen Işıksız On-Off Anahtar - 2 Pin

IC-125B Dikdörtgen Işıksız ON-OFF Anahtar 2 Pin

Dikdörtgen biçimindeki ışıksız on-off anahtarlar genellikle elektrik devrelerinde kullanılır. İki pinli olanlar, elektrik akımını açmak veya kapatmak için kullanılır. İlk olarak, anahtarın bir tarafına gelen güç kaynağına bağlantı yapılırken, diğer tarafı da çıkışa veya yükün bağlantısına yönlendirilir.

IC-125B Dikdörtgen Işıksız Anahtar, kompakt boyutları ve dikdörtgen şekli ile elektronik projeleriniz için ideal bir kontrolcüdür. 2 pinli SPST (Tek Kutuplu Tek Yönlü) tasarımı, basit ve güvenilir devre kontrolü sağlar.

Küçük boyutlu ve temel fonksiyonlu bir kontrol anahtarı mı arıyorsunuz? IC-125B Dikdörtgen Işıksız Anahtar, ON-OFF (aç-kapa) konfigürasyonu ve 2 pinli yapısı ile sınırlı alan gerektiren uygulamalar için mükemmel çözüm sunar.

Dikdörtgen şekli, özellikle sıra halinde çok sayıda anahtar kullanılması gereken kontrol panellerinde verimli yer kullanımı sağlar.

Kompakt tasarımı, yüksek kaliteli malzemeleri ve güvenilir mekanizması ile uzun ömürlü performans sağlayan bu dikdörtgen anahtar, elektronik projelerde, ses sistemlerinde, model araçlarda ve kontrol panellerinde yaygın olarak kullanılır.

Teknik Özellikler

IC-125B Dikdörtgen Işıksız Anahtarın detaylı teknik özellikleri listelenmektedir.

• Model: IC-125B
• Tip: Dikdörtgen Işıksız Anahtar
• Çalışma Tipi: ON-OFF (Aç-Kapa)
• Terminal Sayısı: 2 Pin
• Kontak Tipi: SPST (Tek Kutuplu Tek Yönlü)
• Form Faktörü: Dikdörtgen
• Gösterge: Yok (Işıksız)
• Boyutlar: Yaklaşık 20x12mm (ön panel)
• Montaj Deliği: Yaklaşık 13x7mm (dikdörtgen)
• Voltaj Değeri: 125V AC
• Akım Kapasitesi: 3A
• Gövde Malzemesi: Dayanıklı Plastik ve Metal
• Anahtar Rengi: Siyah
• Kontak Malzemesi: Gümüş Alaşım
• Kontak Direnci: <20 mΩ
• Yalıtım Direnci: >100 MΩ
• Mekanik Ömür: >30,000 işlem döngüsü
• Çalışma Sıcaklığı: -20°C ila +70°C
• Terminal Tipi: Lehimleme Pimleri
• Koruma Sınıfı: IP40 (panele monte edildiğinde ön yüz)

Kullanım Avantajları

IC-125B dikdörtgen anahtarın sağladığı temel avantajlar aşağıda listelenmiştir.

• Kompakt Tasarım: Minimum alan gerektiren küçük boyut.
• Dikdörtgen Şekil: Yan yana montaj için optimize edilmiş tasarım.
• Basit ON-OFF Kontrolü: Kolay ve güvenilir açma-kapama fonksiyonu.
• Kolay Montaj: Standart dikdörtgen delik ile hızlı kurulum.
• Düşük Profil: Panel yüzeyinden minimum çıkıntı yapan tasarım.
• Yeterli Akım Kapasitesi: 3A değeri ile küçük cihazları kontrol edebilme.
• Geniş Sıcaklık Aralığı: -20°C ile +70°C arası çalışma kabiliyeti.
• Uzun Ömürlü Mekanizma: 30,000+ işlem döngüsü ile dayanıklılık.
• Kalıcı Konum: Manuel değiştirilene kadar konumunu koruma.
• Basit Bağlantı: Sadece 2 pin ile kolay devre entegrasyonu.

İdeal Kullanım Alanları

Bu dikdörtgen ON-OFF anahtar birçok farklı uygulamada kullanım için uygundur.

• Elektronik Hobi Projeleri: Arduino ve DIY elektronik uygulamaları
• Ses Sistemleri: Küçük mikserler ve ses kontrol üniteleri
• Kontrol Panelleri: Çok sayıda anahtarın gerektiği kompakt paneller
• Küçük Elektronik Cihazlar: Taşınabilir ekipman ve ölçüm cihazları
• Model Araçlar: RC arabalarda fonksiyon kontrolü
• Bilgisayar Modding: Fan kontrolü ve aksesuar yönetimi
• Oyuncak Modifikasyonları: Elektronik oyuncaklarda fonksiyon ekleme
• Güç Kontrolü: Küçük elektronik cihazlarda açma/kapama işlevi
• Aydınlatma Kontrolü: LED ve düşük güçlü aydınlatma sistemleri
• Laboratuvar Ekipmanları: Test ve ölçüm cihazlarında kontrol

Montaj ve Kullanım İpuçları

Doğru montaj ve kullanım, anahtarın performansını ve ömrünü etkiler.

SPST Yapısı ve ON-OFF Çalışma Prensibi

IC-125B anahtarın bağlantı yapısı ve çalışma prensibini anlamak, doğru kullanım için önemlidir.

IC-125B dikdörtgen anahtarı, 2 pin bağlantı yapısına sahip SPST (Tek Kutuplu Tek Yönlü) ve ON-OFF (Aç-Kapa) konfigürasyonlu bir anahtardır.

SPST Yapısı: Bu yapı, elektrik devrelerinde temel açma-kapama kontrolü sağlar. Toplam 2 pin içerir:

• Pin 1: Giriş (Güç kaynağından gelen hat)
• Pin 2: Çıkış (Kontrol edilecek cihaza giden hat)

ON-OFF Çalışma Prensibi:

• ON Konumu (Yukarı): Pin 1 ve Pin 2 arasında bağlantı kurulur, elektrik akışı sağlanır.
• OFF Konumu (Aşağı): Pin 1 ve Pin 2 arasında bağlantı kesilir, elektrik akışı durdurulur.

Tipik Kullanım Senaryoları:

1. Temel Güç Kontrolü: Elektronik devrelere güç sağlama veya kesme.
2. Sinyal Kesme: Ses, görüntü veya veri sinyallerini açma veya kapama.
3. Basit Fonksiyon Kontrolü: Cihazın belirli bir özelliğini etkinleştirme veya devre dışı bırakma.

Bağlantı Notları:

• Anahtarın çalışma yönü önemlidir, üst konumda ON olduğundan emin olun.
• Anahtar, kontrol edilecek devre hattına seri olarak bağlanır.
• Lehimleme işlemleri kısa süreli ve uygun sıcaklıkta yapılmalıdır.
• Tüm bağlantılar güvenli şekilde yalıtılmalıdır.

Düşük Güçlü Uygulamalar ve Güç Yönetimi

IC-125B dikdörtgen anahtar, 3A akım kapasitesi ile özellikle düşük ve orta güçlü elektronik uygulamalar için ideal bir seçimdir. Basit yapısı ve kompakt boyutu, güç yönetimi ve kontrol için çeşitli avantajlar sunar.

Batarya Beslemeli Sistemlerde Güç Yönetimi:

• Pil Koruması: Cihaz kullanılmadığında güç tüketimini tamamen keserek pil ömrünü uzatma.
• Güç Bölümlendirme: Büyük bir sistemde belirli modülleri bağımsız olarak açma veya kapama.
• Yedek Güç Kontrolü: Ana güç kesildiğinde yedek bataryaları manuel olarak devreye alma.
• Şarj Kesme: Şarj işlemi tamamlandığında manuel olarak şarj devresini kesme.

LED Aydınlatma Kontrolü:

• Tek LED Grupları: Belirli LED gruplarını bağımsız olarak kontrol etme.
• Acil Durum Aydınlatması: Yedek aydınlatmaları manuel olarak devreye alma.
• Düşük Güçlü Görsel İndikatörler: Uyarı ve durum LED'lerini kontrol etme.

Sensör ve İşaret Sistemleri:

• Sensör Aktivasyonu: Pil gücünü korumak için belirli sensörleri gerektiğinde açma.
• Veri Toplama Kontrolü: Veri kayıt sistemi veya sensör ağını manuel olarak başlatma.
• Uyarı Sistemleri: Sesli veya görsel uyarı sistemlerini kontrol etme.

Akım Yönetimi İpuçları:

• Nominal Akım Değeri: 3A nominal değer, sürekli kullanımda %80 yük (2.4A) ile sınırlandırılmalıdır.
• Soğutma Faktörü: Yüksek akımlarda anahtar ve bağlantı kabloları ısınabilir, yeterli havalandırma sağlanmalıdır.
• İndüktif Yükler: Motor, solenoid gibi indüktif yükler için ark önleyici devreler (diyot veya RC devre) eklenmelidir.
• Yüksek Akım Koruması: Beklenmeyen yüksek akım durumlarına karşı sigorta kullanılmalıdır.

Kompakt Kontrol Paneli Uygulamaları

IC-125B dikdörtgen anahtarın ince ve kompakt yapısı, çok sayıda kontrol gerektiren panellerde verimli alan kullanımı sağlar. Dikdörtgen şekli, özellikle yan yana dizilimde önemli avantaj sunar.

Çok Anahtarlı Panel Tasarımı:

• Düzenli Dizilim: Dikdörtgen şekli sayesinde yan yana montajda minimum alan kaybı.
• Fonksiyonel Gruplandırma: İlişkili işlevlere sahip anahtarları yan yana veya gruplar halinde konumlandırma.
• Ergonomik Düzen: Kullanım sıklığına ve önemine göre anahtarları stratejik konumlara yerleştirme.
• Simetrik Tasarım: Görsel açıdan dengeli ve profesyonel görünüm sağlama.

Pratik Uygulama Alanları:

• DJ ve Ses Kontrol Masaları: Çeşitli ses kanalları ve efektleri için kompakt kontrol.
• Test Cihazları: Farklı ölçüm fonksiyonları için kompakt anahtar grupları.
• Güvenlik Sistemleri: Çeşitli bölgelerin ayrı ayrı kontrol edildiği alarm panelleri.
• Endüstriyel Kontrol Sistemleri: Çoklu makine veya süreç kontrolü için kompakt paneller.
• Model Demiryolu Kontrol Merkezi: Çeşitli hat ve makasların kontrol edildiği paneller.

Panel Tasarım İpuçları:

• Standart Aralık: Anahtarlar arasında en az 2-3mm boşluk bırakılmalıdır.
• Düzenli Etiketleme: Her anahtarın işlevi açıkça belirtilmelidir.
• Renk Kodlaması: Farklı fonksiyonel gruplar renkli etiketlerle ayırt edilebilir.
• Kablo Yönetimi: Arka tarafta temiz ve organize kablolama yapılmalıdır.
• Panel Malzemesi: 1-2mm kalınlığında alüminyum veya akrilik panel idealdir.

Paket İçeriği

Ürün kutusunda bulunan parçaların listesi.

• 1 x IC-125B Dikdörtgen Işıksız Anahtar (ON-OFF, 2 Pin)
