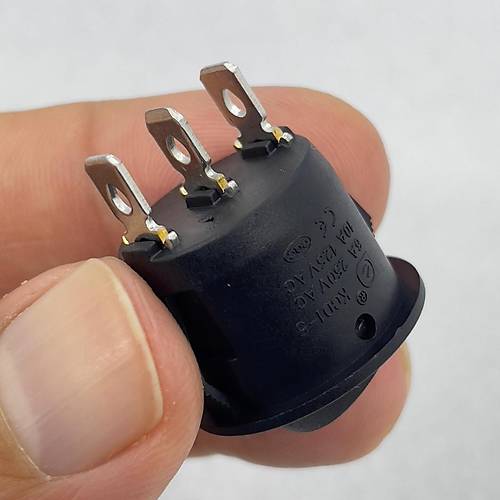

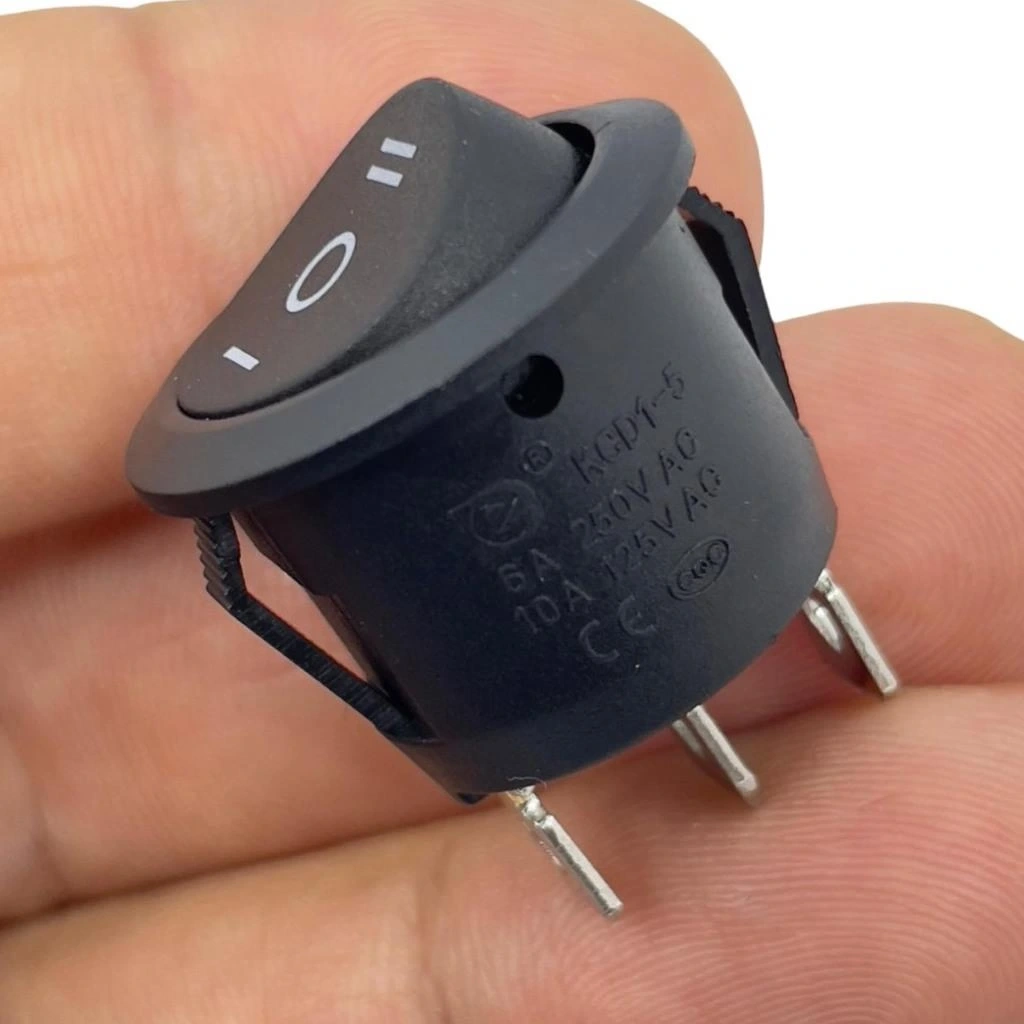

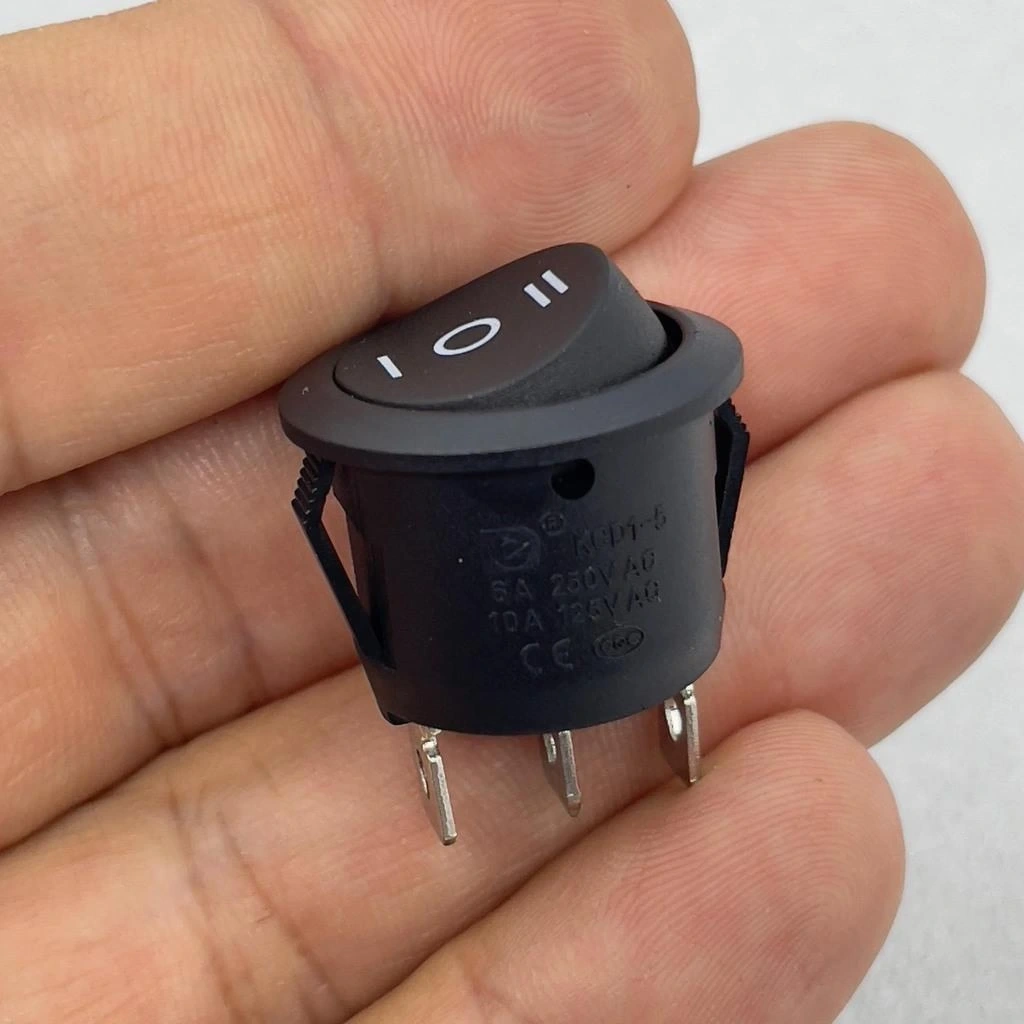

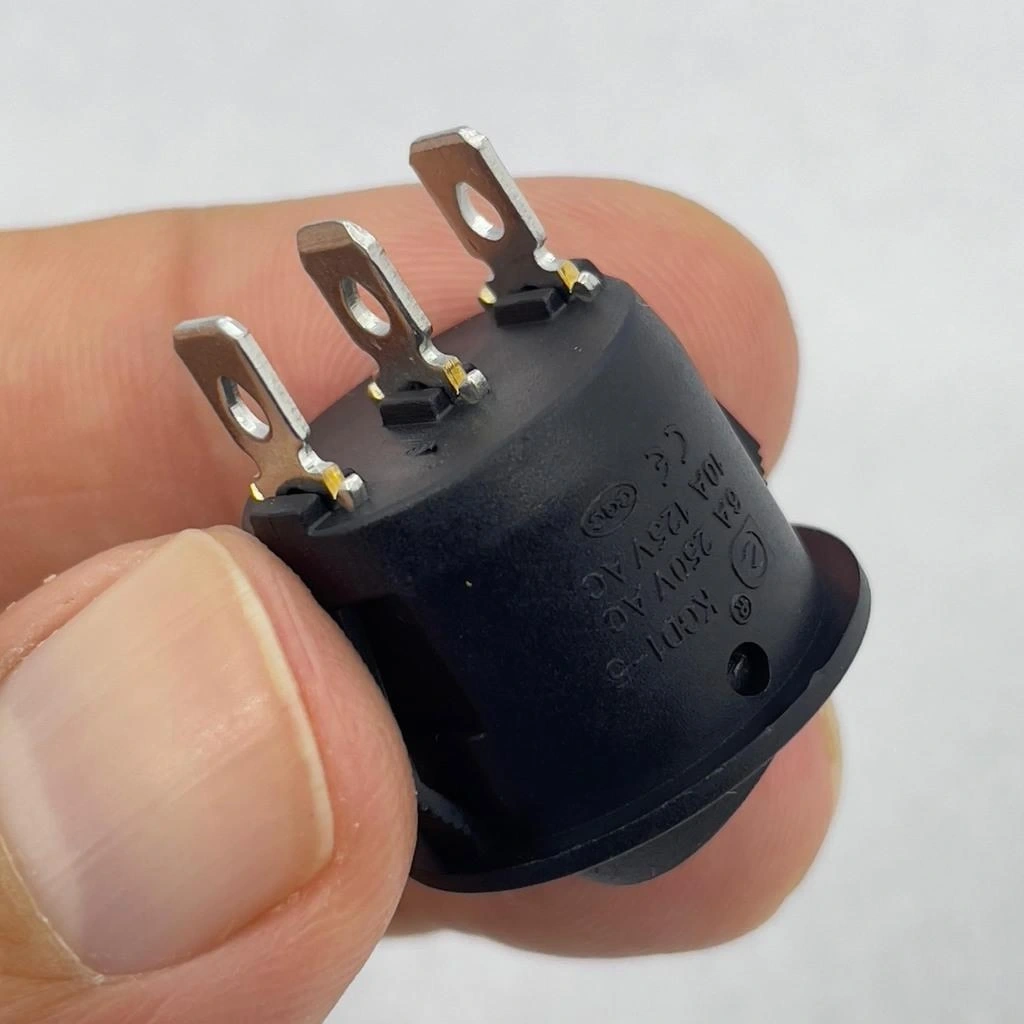

IC-134 Yuvarlak Işıksız Anahtar On-Off-On 3P Siyah

IC-134 Yuvarlak Işıksız Anahtar ON-OFF-ON 3P Siyah

IC-134 Yuvarlak Işıksız Anahtar, elektrik devrelerinde belirli bağlantıları açma ve kapama işlevini yerine getiren bir anahtardır. Özellikle üç pozisyonlu (ON-OFF-ON) olarak tasarlanmıştır. Bu anahtar tipi, devre bağlantılarını etkin bir şekilde açma ve kapatma işlevini yerine getirir.

Üç konumlu bir kontrol anahtarı mı arıyorsunuz? IC-134 Yuvarlak Işıksız Anahtar, ON-OFF-ON konfigürasyonu ile üç farklı konumda çalışan ve 3 pinli yapısıyla tek bir devreyi çift yönlü kontrol edebilen kompakt bir komponenttir. Siyah renkli bu anahtar, elektronik projelerde ve kontrol panellerinde çok yönlü kontrol imkanı sunar.

SPDT (Tek Kutuplu Çift Yönlü) yapısı sayesinde, tek bir girişi iki farklı çıkışa yönlendirebilir ve orta konumda tamamen kapatabilirsiniz. Kalıcı (non-momentary) tasarımı ile her konumda sabit kalarak, motor kontrolü, devre seçimi ve çoklu fonksiyon uygulamaları için ideal bir çözümdür.

Teknik Özellikler

• Model: IC-134
• Tip: Yuvarlak Işıksız Anahtar
• Çalışma Tipi: ON-OFF-ON (Aç-Kapa-Aç)
• Terminal Sayısı: 3P (3 Pin)
• Kontak Tipi: SPDT (Tek Kutuplu Çift Yönlü)
• Form Faktörü: Yuvarlak
• Gösterge: Işıksız

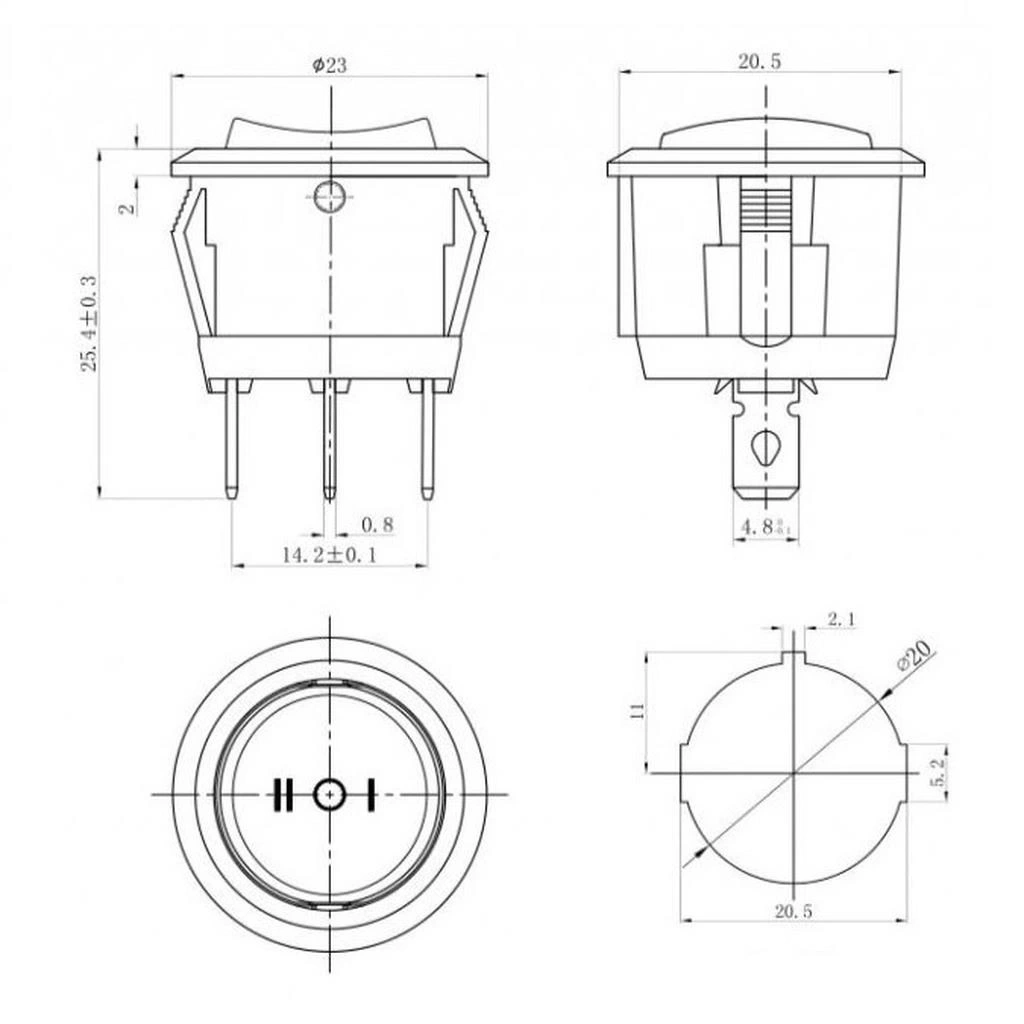

• Çap: Yaklaşık 20mm (kafa)
• Montaj Deliği: Yaklaşık 12mm
• Voltaj Değeri: 250V AC
• Akım Kapasitesi: 5A
• Gövde Malzemesi: Dayanıklı Plastik
• Anahtar Rengi: Siyah
• Kontak Direnci: <30 mΩ
• Yalıtım Direnci: >500 MΩ
• Mekanik Ömür: >30,000 işlem döngüsü
• Çalışma Sıcaklığı: -20°C ila +60°C
• Terminal Tipi: Lehimleme Pimleri
• Kontak Malzemesi: Gümüş Alaşım

Kullanım Avantajları

• Üç Konumlu Çalışma: ON-OFF-ON yapısıyla çok yönlü kontrol imkanı.
• SPDT Yapısı: Tek girişi iki farklı çıkışa yönlendirme kabiliyeti.
• Kalıcı Mekanizma: Her konumda sabit kalarak güvenli kullanım.
• Kolay Montaj: Standart 12mm delik ile hızlı kurulum.
• Çok Fonksiyonlu: Motor kontrolü, devre seçimi ve çoklu modlar için uygun.
• Siyah Renk: Her panele uyum sağlayan klasik görünüm.
• Yüksek Akım Kapasitesi: 5A değeri ile çeşitli cihazları kontrol edebilme.
• Uzun Ömürlü Tasarım: 30,000+ işlem döngüsü ile dayanıklılık.
• Sağlam Yapı: Dayanıklı malzemeler ile uzun süreli performans.
• Düşük Kontak Direnci: Verimli elektrik iletimi sağlama.

İdeal Kullanım Alanları

• DC Motor Kontrolü: İleri-kapalı-geri yön kontrolü
• Elektronik Projeler: DIY devreleri ve Arduino projeleri
• Ses Sistemleri: Kanal ve mod seçimi
• Araç Aksesuarları: Far, silecek ve ek donanım kontrolü
• Küçük Ev Aletleri: Çoklu mod seçenekleri
• Model RC Araçlar: Fonksiyon kontrolü ve mod seçimi
• Laboratuvar Ekipmanları: Test cihazları ve ölçüm aletleri
• Endüstriyel Kontroller: Seçim ve yönlendirme fonksiyonları
• Güvenlik Sistemleri: Fonksiyon ve mod seçimi
• Aydınlatma Sistemleri: Farklı lamba gruplarının kontrolü

Montaj ve Kullanım İpuçları

ON-OFF-ON Çalışma Prensibi

IC-134 yuvarlak anahtarı, üç konumlu (ON-OFF-ON) çalışma prensibine sahiptir. Bu yapı, kullanıcıya tek bir cihazla üç farklı durumu kontrol etme imkanı sunar ve geniş bir uygulama alanı sağlar.

Yukarı konumda (ilk ON pozisyonu), ortak pin (genellikle ortadaki) ile üst pin arasında elektrik bağlantısı kurulur ve alt pine bağlı olan devre devre dışı kalır. Orta konumda (OFF pozisyonu), anahtar tüm bağlantıları keser ve hiçbir elektrik akışı gerçekleşmez. Aşağı konumda (ikinci ON pozisyonu) ise, ortak pin ile alt pin arasında bağlantı kurulur ve üst pin devre dışı kalır.

Bu üç konumlu yapı, özellikle DC motorların ileri-kapalı-geri kontrolünde yaygın olarak kullanılır. Ayrıca üç modlu cihazlar, üçlü seçim gerektiren sistemler ve bir girişin iki farklı çıkışa yönlendirilmesi gereken uygulamalar için ideal bir çözümdür.

Kalıcı mekanizması sayesinde, anahtar her pozisyonda sabit kalır ve kullanıcının sürekli tutmasına gerek kalmaz. Bu, uzun süreli çalışma gerektiren sistemlerde önemli bir avantaj sağlar.

3 Pin SPDT Bağlantı Şeması

IC-134 yuvarlak anahtarı, SPDT (Tek Kutuplu Çift Yönlü) yapısıyla 3 pin bağlantı şemasına sahiptir. Bu yapı, tek bir girişi iki farklı çıkışa yönlendirme imkanı sağlar:

• Orta Pin: Ortak (COM) bağlantı noktası - Giriş
• Üst Pin: İlk ON konumunda aktif olan kontak - Çıkış 1
• Alt Pin: İkinci ON konumunda aktif olan kontak - Çıkış 2

Tipik bir motor kontrol uygulamasında bağlantı şeması şu şekildedir:

Orta pine (COM) güç kaynağından gelen pozitif (+) hat bağlanır. Üst pine motorun bir ucu, alt pine ise motorun diğer ucu bağlanır. Motorun geri kalan bağlantısı doğrudan güç kaynağının negatif (-) terminaline gider. Bu düzende, anahtar yukarı konumdayken motor bir yönde, aşağı konumdayken ise ters yönde çalışır. Orta konumda (OFF) ise motor durur.

Devre seçimi uygulaması için ise, orta pin güç kaynağına, üst ve alt pinler ise çalıştırılmak istenen farklı devrelere bağlanır. Bu şekilde, anahtarın konumuna göre, farklı devreler aktifleştirilir veya tamamen kapatılır.

Bağlantı yaparken, kablo kesitlerinin 5A akım değerine uygun olduğundan emin olun ve tüm açıkta kalan bağlantıları yalıtım malzemesi ile koruyun. İndüktif yükler (motorlar, röleler) için, kontakları korumak amacıyla uygun ark bastırıcı devreler (diyot veya RC devresi) kullanılması önerilir.

Paket İçeriği

• 1 x IC-134 Yuvarlak Işıksız Anahtar (ON-OFF-ON, 3P, Siyah)
