IC-214 C14 Power Soket Sigorta Yuvalı Anahtarlı Pano Tip

IC-214 C14 Power Soket Sigorta Yuvalı Anahtarlı Pano Tip

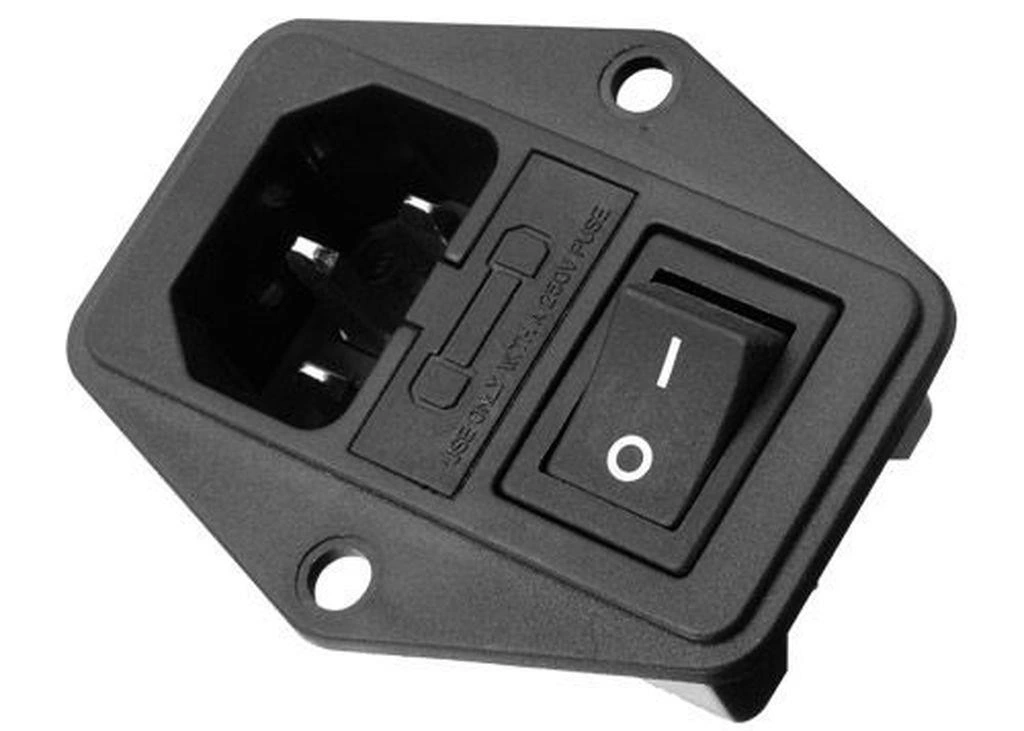

IC-214 model C14 tipi güç soketi, sigorta yuvası ve açma/kapama anahtarı ile donatılmış, pano tipi bir güç giriş modülüdür. Elektrikli cihazların veya panoların güvenli enerji bağlantısını sağlar.

Sigorta yuvası, aşırı akım koruması sunarken, entegre anahtar enerji yönetimini kolaylaştırır.

IC-214 C14 Power Soket, IEC standardında güç girişi, sigorta yuvası ve açma/kapama anahtarını tek modülde birleştiren pano montaj tipi bir güç giriş bileşenidir. Üç fonksiyonu tek parçada sunar ve profesyonel cihaz tasarımına uygun bir çözüm sağlar.

Elektronik cihazlarınıza güvenli ve profesyonel bir güç girişi mi arıyorsunuz? IC-214 C14 Power Soket, IEC C14 güç girişi, açma/kapama anahtarı ve sigorta yuvasını tek bir kompakt yapıda birleştirir. Bu pano tipi güç soketi, standart bilgisayar tipi güç kabloları ile uyumlu olup, elektronik cihazlarınız için profesyonel ve güvenli bir güç bağlantısı sağlar.

Teknik Özellikler

Pano tipi tasarımı ile vida montajına uygun olan bu modül, vidalar ile güvenli şekilde sabitlenir ve yerinden çıkma riski minimuma indirilir. Entegre sigorta yuvası ve anahtarı sayesinde ekstra komponentlere gerek kalmadan aşırı akım koruması ve kolay açma/kapama imkanı sunar.

• Model: IC-214
• Tip: IEC C14 Power Giriş Soketi
• Tasarım: Pano Montaj Tipi (Vidalı Montaj)
• Konfigürasyon: Sigorta Yuvalı + Anahtarlı
• Voltaj Değeri: 250V AC
• Akım Kapasitesi: 10A
• Sigorta Tipi: 5x20mm Cam Sigorta
• Sigorta Değeri: Maksimum 10A
• Anahtar Tipi: 2 Pozisyonlu SPST (Tek Kutuplu Tek Atımlı)
• Montaj Tipi: Vidalı Montaj (Pano Tipi)
• Montaj Delikleri: 4 köşede vida deliği (M3)
• Toplam Boyut: Yaklaşık 47x28x41mm (G x Y x D)
• Kesme Boyutu: Yaklaşık 40x22mm (G x Y)
• Terminal Bağlantısı: Vidalı terminal bloğu
• Terminal Sayısı: 3 adet (L, N, Toprak)
• Gövde Malzemesi: Siyah UL94V-0 Alev Geciktirici Plastik
• Kontak Malzemesi: Pirinç, Nikel Kaplama
• Koruma Sınıfı: IP20
• Çalışma Sıcaklığı: -25°C ila +85°C
• Uyumluluk: IEC 60320 C14 standardı
• Güvenlik Onayları: CE, ROHS

Kullanım Avantajları

• 3-in-1 Tasarım: Güç girişi, sigorta yuvası ve anahtar tek ünitede.
• Güvenli Montaj: Dört köşede vida delikleri ile sağlam sabitleme.
• Kolay Kablolama: Vidalı terminal bloğu ile güvenli bağlantı.
• Aşırı Akım Koruması: Entegre sigorta ile cihaz güvenliği.
• Pratik Kullanım: Tek tuşla güç kontrolü imkanı.
• Yüksek Güç Kapasitesi: 10A/250V ile çeşitli cihazlar için uygun.
• Kolay Sigorta Değişimi: Harici erişimli sigorta yuvası.
• Standart Kablo Uyumluluğu: Bilgisayar tipi C13 kablolarla kullanım.
• Profesyonel Görünüm: Cihazlara endüstriyel kalite katar.
• Kompakt Boyut: Panel alanından tasarruf sağlar.
• Alev Geciktirici Malzeme: UL94V-0 sınıfı yangın direnci.
• Evrensel Uyumluluk: IEC standartlarına uygun tasarım.

İdeal Kullanım Alanları

• Endüstriyel Ekipmanlar: Kontrol cihazları, ölçüm sistemleri
• Test ve Ölçü Aletleri: Güç kaynakları, sinyal jeneratörleri
• Ses Ekipmanları: Amfiler, efekt cihazları, mikserler
• Yayın Ekipmanları: Ses/görüntü işleme üniteleri
• Laboratuvar Cihazları: Analiz ve test ekipmanları
• Tıbbi Cihazlar: Tanı ve tedavi sistemleri
• Telekomünikasyon Ekipmanları: Veri ve ağ sistemleri
• Profesyonel DIY Projeleri: Özel güç kaynakları, kontrol sistemleri
• CNC ve 3D Yazıcı Sistemleri: Kontrol üniteleri
• Güç Dağıtım Panelleri: Güç kontrol sistemleri
• Amatör Radyo Ekipmanları: Güç üniteleri, transmiterler
• Otomotiv Test Sistemleri: Tanı ve programlama cihazları

Montaj ve Kullanım İpuçları

Pano Tipi vs Kutu Tipi Farkları

IC-214 pano tipi ve IC-214A kutu tipi arasındaki farkları anlamak, projenize en uygun güç soketini seçmenizi sağlar. İki model arasında önemli tasarım ve montaj farklılıkları bulunur.

Pano tipi (IC-214) modelin en belirgin özelliği, dört köşede bulunan vida delikleridir. Bu soket, M3 vidalar kullanılarak panele sıkıca sabitlenir. Bu montaj şekli, titreşimli ortamlarda veya sık fiş takıp çıkarmanın olduğu uygulamalarda tercih edilir. Ayrıca pano tipi model, vidalı terminal bloğu kullanır ve bu sayede kablolar doğrudan vida sıkılarak bağlanır, ek konnektöre gerek kalmaz.

Kutu tipi (IC-214A) model ise snap-in montaj kullanır, yani panele açılan dikdörtgen deliğe yerleştirilir ve tırnaklarla sabitlenir. Vida gerekmez, montaj daha hızlıdır, ancak sağlamlık açısından pano tipine göre daha az güvenlidir.

Kutu tipi model 6.3mm faston terminalleri kullanır, bu da kablolama için uygun faston konnektörleri gerektirir. Cihaz tasarımınıza ve kullanım koşullarınıza göre bu iki tip arasında seçim yapabilirsiniz.

Vidalı Terminal Bağlantı Avantajları

IC-214 pano tipi güç soketinin sunduğu vidalı terminal bloğu, birçok uygulama için önemli avantajlar sağlar. Bu bağlantı tipi, güvenilir ve dayanıklı elektriksel bağlantılar için idealdir.

Vidalı terminaller, özel konnektörlere gerek kalmadan doğrudan kablo bağlantısı sağlar. Bu, parça tedarik maliyetlerini düşürür ve montaj sürecini basitleştirir. Bağlantılar, terminal vidası sıkıldığında kablo üzerinde güçlü bir mekanik tutuş sağlar ve bu sayede titreşim veya ısı döngüleri nedeniyle gevşeme riski azalır.

Ayrıca vidalı terminaller, farklı kesitlerde kablolarla çalışma esnekliği sunar. Terminal bloğu tasarımı, bağlantı noktalarını korur ve yanlışlıkla kısa devre riskini azaltır.

Servis ve bakım sırasında, bağlantılar özel alet gerektirmeden kolayca sökülebilir ve yeniden yapılabilir. Tüm bu özellikler, IC-214 pano tipi güç soketini profesyonel ve endüstriyel uygulamalar için ideal bir seçim haline getirir.

Paket İçeriği

• 1 x IC-214 C14 Power Soket Sigorta Yuvalı Anahtarlı Pano Tip
