IC-180H3 Basmalı Kare Süpürge Anahtarı 2P 90C

IC-180H3 Basmalı Kare Süpürge Anahtarı 2P 90C

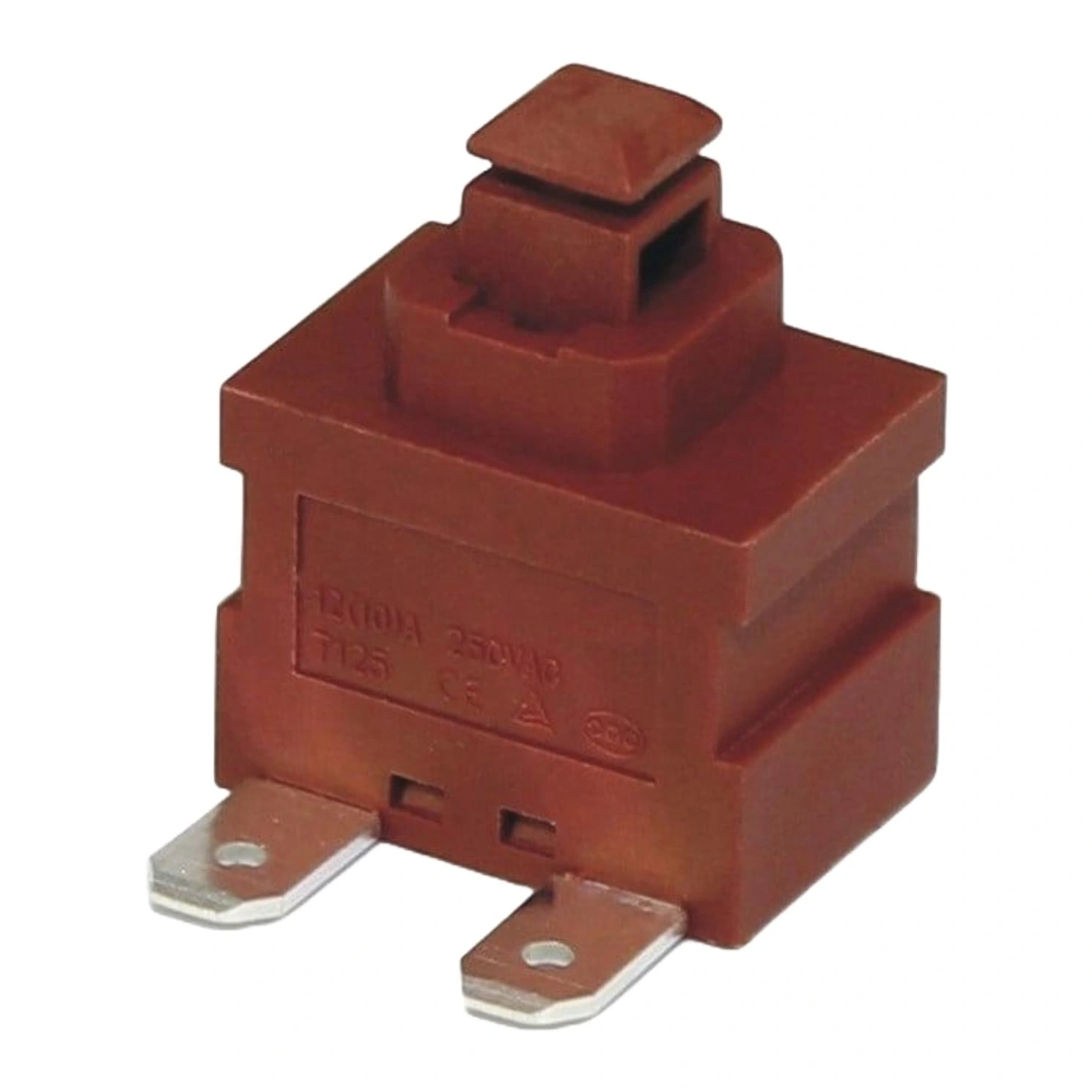

IC-180H3, kare şekilli, basmalı (push-button) tasarımı ile kompakt ve ergonomik bir anahtardır. 2P (2 bağlantı ucu) yapısıyla basit açma-kapama işlemleri için uygundur. 90° bacaklı bağlantısı sayesinde PCB montajı için optimize edilmiştir. Elektrikli süpürge, küçük ev aletleri ve çeşitli elektronik devrelerde kullanılmak üzere tasarlanmıştır.

Elektrikli süpürgeniz için kaliteli ve dayanıklı bir anahtar mı arıyorsunuz? IC-180H3 Basmalı Kare Süpürge Anahtarı, elektrikli süpürgelerin ayak pedallarında kullanılan özel tasarımlı bir kontrol anahtarıdır. Kare formu ve 2 pinli bağlantı yapısıyla, kompakt elektrikli süpürgelerde kullanım için ideal bir seçimdir.

90C model kodlu bu basmalı süpürge anahtarı, kullanımı kolay mekanizması ve dayanıklı yapısıyla elektrikli ev aletleri için güvenilir bir kontrol sağlar. Kolay montaj özellikleri ve standart boyutları sayesinde birçok elektrikli süpürge modeliyle uyumludur. Yedek parça arayanlar ve elektronik projeler için güvenilir bir komponenttir.

Teknik Özellikler

• Model: IC-180H3 / 90C
• Tip: Basmalı Kare Süpürge Anahtarı
• Terminal Sayısı: 2 Pin
• Kontak Tipi: SPST (Tek Kutuplu Tek Yönlü)
• Çalışma Tipi: Basmalı (Push Button)
• Form Faktörü: Kare
• Gövde Malzemesi: Dayanıklı Plastik
• Boyutlar: Yaklaşık 25mm x 25mm x 15mm
• Akım Kapasitesi: 2A
• Voltaj Değeri: 250V AC
• Kontak Direnci: <50 mΩ
• Yalıtım Direnci: >100 MΩ
• Mekanik Ömür: >10,000 işlem döngüsü
• Çalışma Sıcaklığı: -10°C ila +60°C
• Montaj Tipi: Yüzey Montaj
• Terminal Tipi: Lehimleme için düz terminaller
• Renk: Siyah

Kullanım Avantajları

• Kompakt Kare Tasarım: Küçük alanlara kolay entegrasyon.
• Kolay Montaj: Standart süpürge tasarımlarına uygun boyutlar.
• Basit Bağlantı: 2 pinli yapı ile minimum kablolama gereksinimi.
• Dayanıklı Yapı: Yoğun kullanım için üretilmiş sağlam plastik gövde.
• Hassas Tetikleme: Uygun baskı kuvvetiyle kolay çalıştırma.
• Uzun Ömür: 10,000+ basım döngüsü ile dayanıklı kullanım.
• Güvenli Performans: 250V AC değerleriyle ev tipi cihazlar için uygun.
• Düşük Kontak Direnci: Verimli elektrik iletimi.
• Yüksek Yalıtım: >100 MΩ yalıtım direnci ile güvenli kullanım.
• Temiz Görünüm: Kare şekli ile estetik ve profesyonel tasarım.

İdeal Kullanım Alanları

• Elektrikli Süpürgeler: Çeşitli modellerde ayak pedalı kontrolü
• Küçük Ev Aletleri: Blender, mikser, mutfak robotları gibi cihazlarda
• Ev Tamir Projeleri: Bozuk süpürge anahtarlarının değişimi
• DIY Elektronik: Ayak kumandalı cihaz ve sistem kontrolleri
• Portatif Aletler: Küçük el aletleri ve taşınabilir cihazlarda kontrol
• Dikiş Makineleri: Ayak kontrol sistemleri ve pedallar
• Hobi Projeleri: LED aydınlatma ve motor kontrolü gerektiren projeler
• Basit Medikal Cihazlar: Ayak kontrolü gerektiren temel medikal ekipmanlar
• Ev Otomasyonu: Özel kontrol sistemleri ve yardımcı teknolojiler

Montaj ve Kullanım İpuçları

Kare Süpürge Anahtarı Çalışma Prensibi

IC-180H3 kare süpürge anahtarı, basit ve etkili bir mekanik yapıya sahiptir. Anahtar üzerindeki kare basma yüzeyine baskı uygulandığında, içerideki yaylı kontak mekanizması hareket ederek elektrik devresini tamamlar ve cihaza güç akışı sağlanır.

Anahtarın iç yapısında normalde açık (NO - Normally Open) durumda bulunan kontaklar, basınç uygulandığında kapanır ve elektrik akımının geçişine izin verir. Basınç kaldırıldığında, anahtar içindeki yay sistemi kontakları tekrar açık pozisyona getirir ve devre kesilir.

Kare formundaki tasarım, düz pedallı elektrikli süpürgelerde yer tasarrufu sağlar ve kullanıcının kolay erişimine uygun bir yapı sunar. Anahtar, genellikle süpürgenin gövde kısmında ayakla ulaşılabilecek bir konumda monte edilir ve kullanıcının ellerini kullanmadan süpürgeyi açıp kapatmasına imkan tanır.

2 Pin Bağlantı Şeması

IC-180H3 süpürge anahtarı, SPST (Tek Kutuplu Tek Yönlü) yapısıyla 2 bağlantı pini sunar. Bu basit yapı, doğrudan ve kolay bir elektriksel bağlantı sağlar.

• Pin 1: Güç kaynağından gelen kablo bağlantısı
• Pin 2: Cihaza (motora) giden kablo bağlantısı

Bağlantı şeması oldukça basittir. Şebeke elektriği ile çalışan bir süpürgede, fişten gelen iki kablo bulunur: faz ve nötr. Güvenlik açısından, anahtarı her zaman faz hattına bağlayın. Faz hattını keserek, bir ucunu anahtarın bir pinine, diğer ucunu diğer pinine bağlayın. Böylece anahtar, faz hattı üzerinde seri bağlantı oluşturur.

Nötr hat ise anahtara bağlanmadan doğrudan motora gider. Topraklama hattı varsa, o da anahtara bağlanmaz ve doğrudan cihaza iletilir. Bağlantıları yaparken mutlaka cihazın elektrik beslemesini kesin ve tüm açık bağlantıları elektrik bandı veya ısıyla daralan makaron ile düzgünce yalıtın.

Paket İçeriği

• 1 x IC-180H3 Basmalı Kare Süpürge Anahtarı (2P, 90C)
