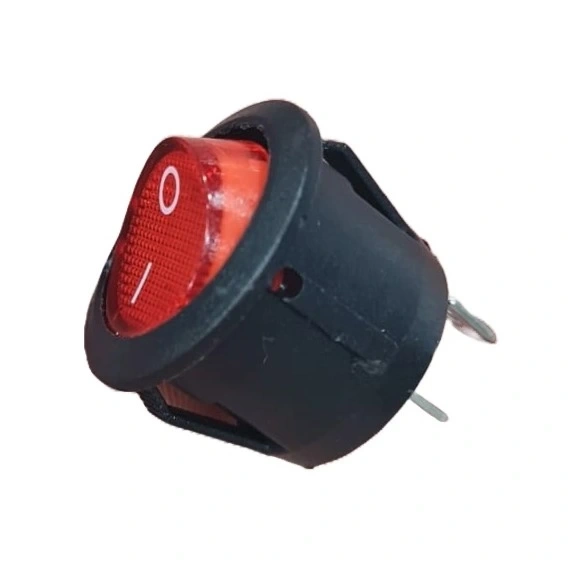

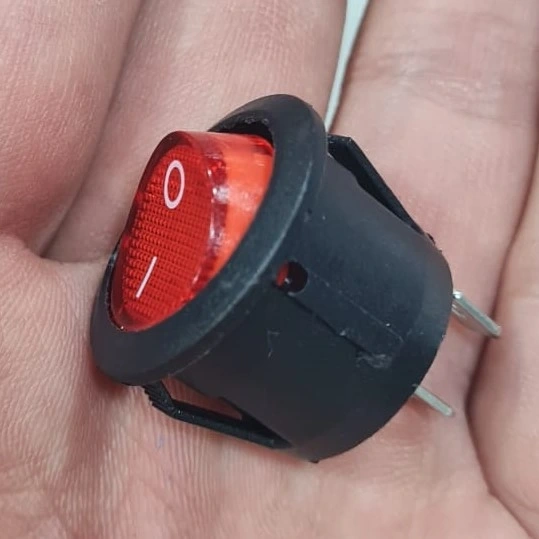

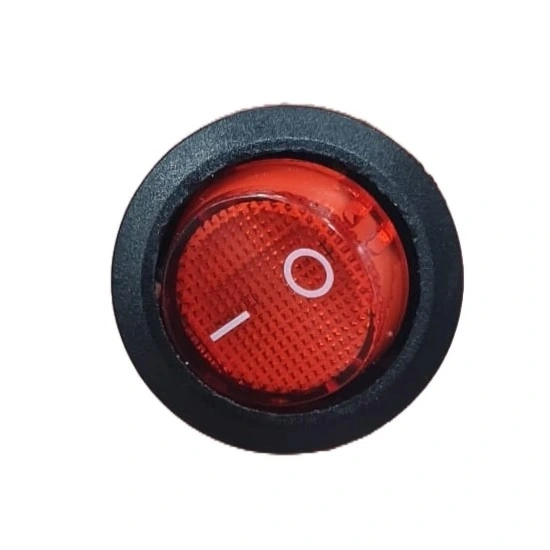

IC-133-5 Yuvarlak Kırmızı Işıksız Anahtar ON-OFF 2P

IC-133-5 Yuvarlak Kırmızı Işıksız Anahtar ON-OFF 2P

Bu ürün, elektronik cihazlarda kullanılan bir yuvarlak anahtardır ve ON-OFF (açık-kapalı) fonksiyonuna sahiptir. "2P" ifadesi, anahtarın iki terminal bağlantısına sahip olduğunu belirtir.

IC-133-5 Yuvarlak Kırmızı Işıksız Anahtar, elektrik devrelerinde güvenli şekilde açma ve kapama işlevini yerine getiren kompakt bir komponenttir. Dikkat çekici kırmızı rengi ile önemli fonksiyonlar ve acil durumlar için ideal bir kontrol elemanıdır.

Dikkat çekmesi gereken bir kontrol elemanı mı arıyorsunuz? IC-133-5 Yuvarlak Kırmızı Işıksız Anahtar, ON-OFF (aç-kapa) konfigürasyonu ile basit ve etkili elektrik kontrolü sağlar. 2 pinli yapısıyla temel elektrik devrelerini yönetirken, dikkat çekici kırmızı rengi ile acil durum kontrolleri, kritik işlevler ve güvenlik sistemleri için hızlı ve kolay tanımlanabilen bir kontrol noktası oluşturur.

Dayanıklı yapısı ve evrensel olarak tehlike veya önem işareti olarak tanınan kırmızı rengiyle, bu anahtar özellikle güvenlik kontrolleri, acil durdurmalar ve kritik sistem kontrollerinde tercih edilen fonksiyonel ve görsel olarak belirgin bir seçimdir.

Teknik Özellikler

IC-133-5 Kırmızı Yuvarlak Anahtarın detaylı teknik özellikleri listelenmektedir. Performans, fiziksel özellikler ve elektriksel değerler hakkında bilgiler bulabilirsiniz.

• Model: IC-133-5
• Tip: Yuvarlak Işıksız Anahtar
• Çalışma Tipi: ON-OFF (Aç-Kapa)
• Terminal Sayısı: 2P (2 Pin)
• Kontak Tipi: SPST (Tek Kutuplu Tek Yönlü)
• Form Faktörü: Yuvarlak
• Gösterge: Işıksız
• Çap: Yaklaşık 20mm (kafa)
• Montaj Deliği: Yaklaşık 12mm
• Voltaj Değeri: 250V AC
• Akım Kapasitesi: 6A
• Gövde Malzemesi: Dayanıklı Plastik
• Anahtar Rengi: Kırmızı
• Kontak Direnci: <30 mΩ
• Yalıtım Direnci: >100 MΩ
• Mekanik Ömür: >30,000 işlem döngüsü
• Çalışma Sıcaklığı: -20°C ila +60°C
• Terminal Tipi: Lehimleme Pimleri
• Kontak Malzemesi: Bakır Alaşım

Kullanım Avantajları

IC-133-5 kırmızı anahtarın sağladığı başlıca avantajlar aşağıda listelenmiştir. Bu özellikler, ürünün özellikle kritik kontrol uygulamalarında güvenle kullanılmasını sağlayan unsurları içerir.

• Dikkat Çekici Kırmızı Renk: Acil durum ve kritik kontroller için yüksek görünürlük.
• Basit ON-OFF Kontrolü: Net ve anlaşılır iki konumlu çalışma.
• Kolay Montaj: Standart 12mm delik ile hızlı kurulum.
• Yüksek Akım Kapasitesi: 6A değeri ile çeşitli cihazları kontrol edebilme.
• Sağlam Yapı: Dayanıklı malzemeler ile uzun ömürlü performans.
• Kompakt Boyut: Minimum alan gerektiren uygulamalar için ideal.
• Geniş Voltaj Aralığı: AC ve DC sistemlerde güvenilir çalışma.
• Düşük Kontak Direnci: Verimli elektrik iletimi sağlama.
• Evrensel Renk Kodu: Kırmızı renk uluslararası standartlarda tanınır.
• Net Konum Bildirimi: Belirgin tıklama hissi ile durum bildirimi.

İdeal Kullanım Alanları

Bu kırmızı anahtar özellikle kritik ve acil durum kontrollerinde tercih edilir. Aşağıda en yaygın ve uygun kullanım alanları listelenmiştir.

• Acil Durum Kontrolleri: Hızlı tanımlanması gereken durdurma sistemleri
• Güvenlik Ekipmanları: Alarm ve uyarı sistemleri
• Endüstriyel Makineler: Kritik devre kesiciler ve durdurma anahtarları
• Güç Kesme Sistemleri: Ana güç kesicileri ve devre kontrolleri
• Yangın Alarm Sistemleri: Manuel alarm tetikleyicileri
• Araç ve Tekne Panelleri: Kritik sistem kontrolleri
• Laboratuvar Ekipmanları: Yüksek riskli deney kontrolleri
• Tahliye Sistemleri: Acil çıkış ve alarm kontrolleri
• Tıbbi Cihazlar: Acil durum durdurma fonksiyonları
• Robotik Sistemler: Acil güç kesme ve durdurma kontrolleri

Montaj ve Kullanım İpuçları

Doğru montaj ve kullanım, anahtarın performansını ve ömrünü doğrudan etkiler. Aşağıdaki ipuçları başarılı bir kurulum için önemlidir.

Kırmızı Renk Kodlaması ve Güvenlik Standartları

Kırmızı anahtarın endüstriyel renk kodlama sistemlerindeki anlamı ve güvenlik standartlarındaki yeri hakkında bilgi bulabilirsiniz.

IC-133-5 yuvarlak kırmızı anahtarı, uluslararası endüstriyel renk kodlama standartlarına uygun olarak acil durum, tehlike veya önemli fonksiyonları temsil eden kırmızı renkle tasarlanmıştır. Kırmızı renk, endüstriyel kontrol panellerinde ve ekipmanlarda evrensel olarak tanınan bir uyarı rengidir.

Endüstriyel standartlara göre kırmızı renk şu anlamlara gelir:

• Acil Durum: Tehlikeli durumları durdurmak veya önlemek için kullanılan kontroller
• Durdurma: Ekipmanları veya işlemleri durduran kontroller
• Kapatma: Sistemleri kapatmak veya devre dışı bırakmak için kullanılan elemanlar
• Tehlike: Potansiyel tehlike oluşturabilecek fonksiyonlar
• Yangın Kontrolü: Yangın söndürme veya alarm sistemleriyle ilişkili kontroller

Bu anahtar, ISO 13850, IEC 60204 ve NFPA 79 gibi endüstriyel güvenlik standartlarında belirtilen renk kodlaması prensiplerine uygundur. Kritik sistemlerde kullanıldığında, operatörlerin acil durumlarda hızlı tepki verebilmesi için sezgisel renk tanıma özelliğinden yararlanılır.

Kontrol panellerinde, kırmızı anahtarın yanında uygun etiketleme (örneğin "Acil Durdurma", "Ana Güç", "Kapatma" gibi) yapılması, kullanıcılara anahtarın işlevi hakkında açık bilgi sağlar ve operasyonel güvenliği artırır. Özellikle çok dilli ortamlarda veya farklı kültürlerde, kırmızı renk evrensel bir uyarı işareti olarak anlaşılır, bu da iletişim engellerini aşmaya yardımcı olur.

Not: Bu anahtar, tam anlamıyla bir "Acil Durdurma" düğmesi değildir. Gerçek Acil Durdurma sistemleri için, kilit mekanizmalı, mantar başlı ve ilgili güvenlik standartlarına (EN ISO 13850, IEC 60947-5-5) uygun özel tasarlanmış acil durdurma butonları kullanılmalıdır.

2 Pin Bağlantı Şeması

IC-133-5 kırmızı anahtarı, SPST (Tek Kutuplu Tek Yönlü) yapısıyla 2 pin bağlantı şemasına sahiptir. Bu basit ve güvenilir yapı, temel bir elektrik devresi açma-kapama kontrolü sağlar:

• Pin 1: Güç kaynağı bağlantısı (Giriş)
• Pin 2: Yük bağlantısı (Çıkış)

Standart bir bağlantı şemasında, Pin 1'e güç kaynağından gelen pozitif (DC devrelerde) veya faz hattı (AC devrelerde) bağlanır. Pin 2'ye ise kontrol edilecek cihaza veya devreye giden hat bağlanır. Anahtar açık konumdayken (ON), bu iki pin arasında elektriksel bağlantı kurulur ve akım geçişi olur. Kapalı konumda (OFF) ise pinler arasında bağlantı kesilir ve akım geçişi durdurulur.

Elektriksel güvenlik açısından, AC şebeke uygulamalarında anahtarın daima faz hattına bağlanması önemlidir. Nötr hat ise doğrudan cihaza bağlanmalı ve anahtardan geçmemelidir. Bu sayede, anahtar kapalı konumdayken cihazın tamamen enerjisiz kalması sağlanır.

Acil durum uygulamalarında, anahtarın "Normalde Kapalı" (NC) kontakları ile kullanılması daha güvenlidir. Bu durumda, anahtar ON konumunda devreyi kapatır, OFF konumunda ise açar. Böylece, güç kesintisi durumunda bile sistem güvenli duruma (OFF) geçer. Bu bağlantı şekli için özel tasarlanmış NC kontaklı anahtarlar kullanılmalıdır.

Bağlantıları yaparken, kablo kesitlerinin 6A akım değerine uygun olduğundan emin olun ve lehimleme sonrası tüm açıkta kalan bağlantıları yalıtım malzemesi ile koruyun. Kritik güvenlik sistemlerinde periyodik kontrol ve test prosedürleri uygulanmalıdır.

Paket İçeriği

Ürün kutusunda bulunan parçaların tam listesi aşağıda verilmiştir.

• 1 x IC-133-5 Yuvarlak Kırmızı Işıksız Anahtar (ON-OFF, 2P)
