IC-104A Geniş Işıklı Anahtar 6P ON-OFF

IC-104A Geniş Işıklı Anahtar 6P ON-OFF

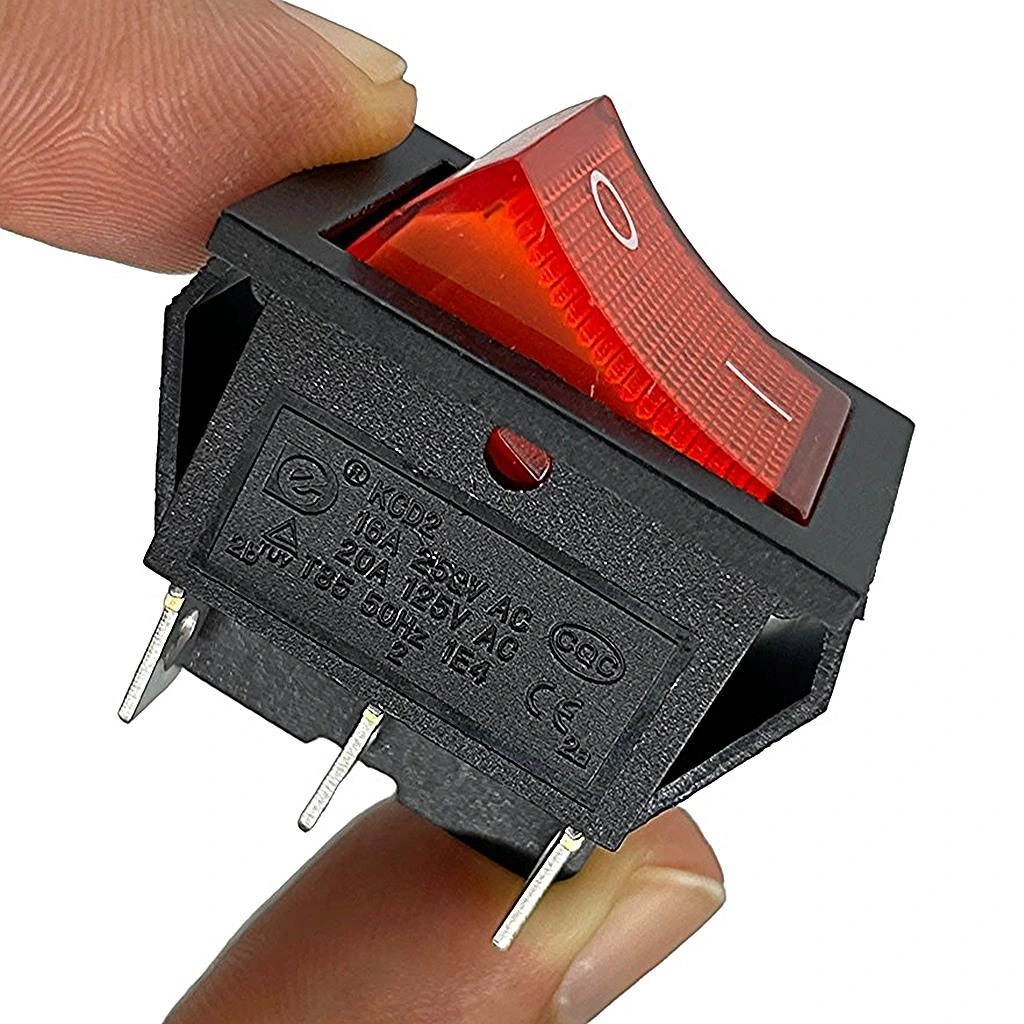

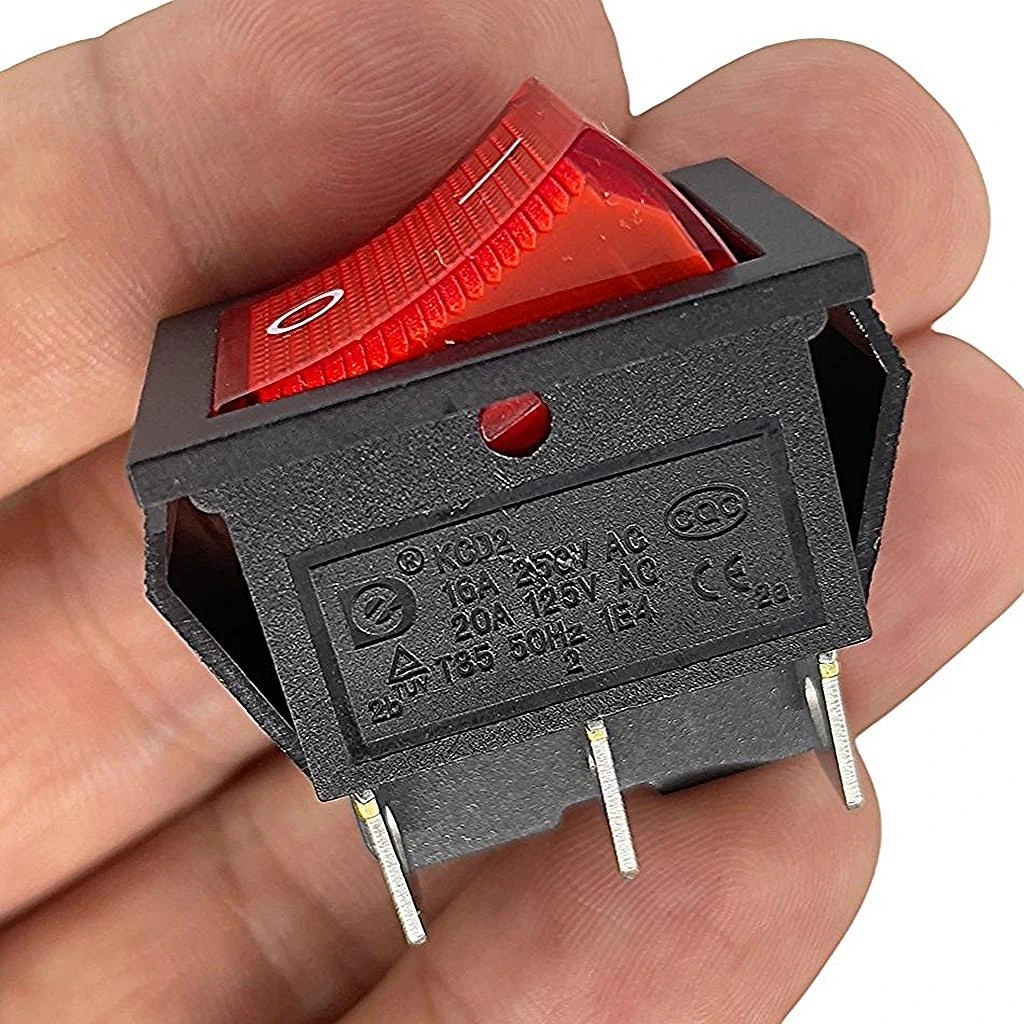

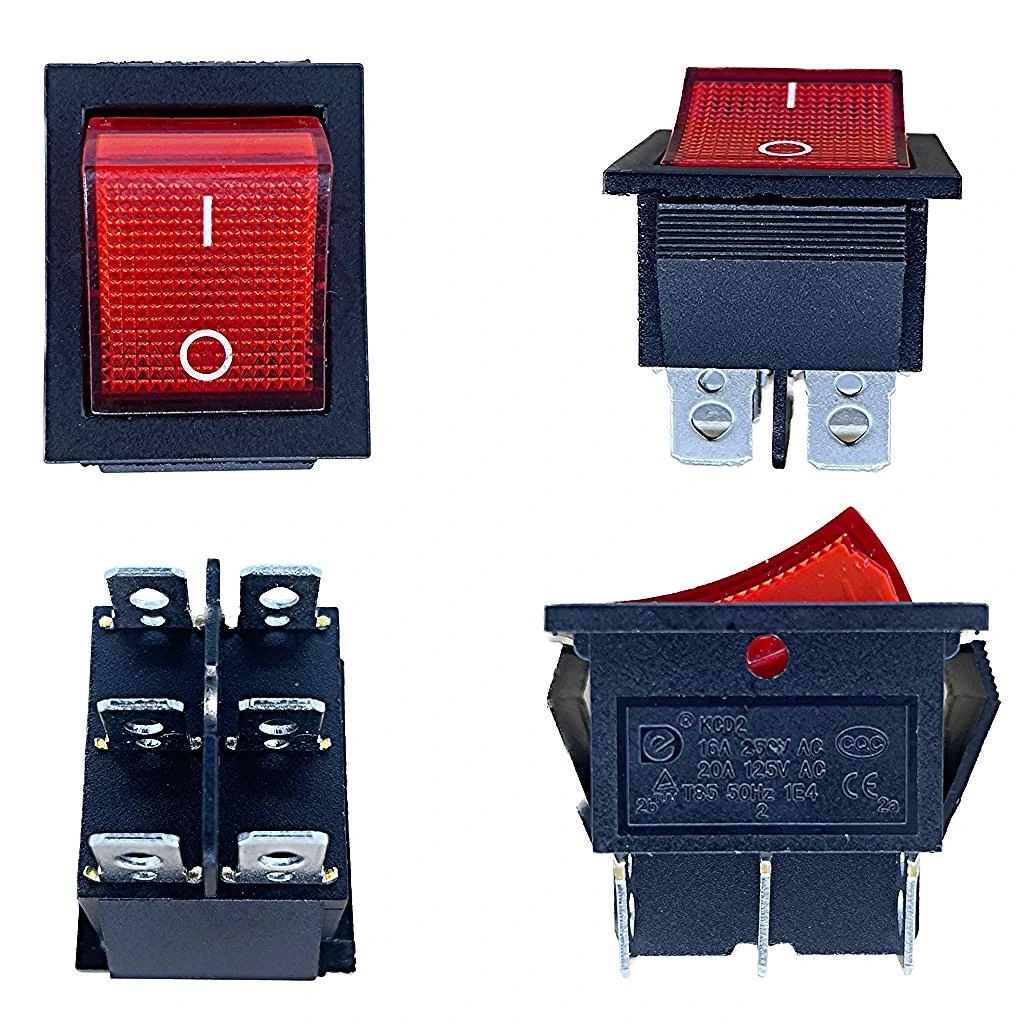

IC-104A, geniş gövdeli, ışıklı, 6 pinli ON-OFF basmalı anahtardır. Elektrikli devrelerde açma ve kapamayı sağlar. Dahili LED ışığının, anahtarın açık veya kapalı olup olmadığını kolayca görmenizi sağlamak mümkündür. Güvenilir ve dayanıklı yapısıyla uzun ömürlü kullanım sunar.

IC-104A Geniş Işıklı Anahtar, ON-OFF konfigürasyonu ve 6 pinli gelişmiş bağlantı özelliği ile elektronik projeleriniz için çok yönlü bir kontrolcüdür. Entegre ışık göstergesi, anahtarın durumunu kolayca görmenizi sağlar ve özellikle karanlık ortamlarda kullanım kolaylığı sunar.

Bu geniş anahtar, kontrol panellerinde kolay kullanım için ergonomik bir tasarıma sahiptir. Kalıcı konum özelliği, anahtarı bıraktığınızda seçilen konumda kalmasını sağlar. 6 pinli bağlantı yapısı, standart anahtarlardan daha fazla bağlantı seçeneği ve ileri devre kontrol imkanı sunar.

Yüksek kaliteli malzemelerden üretilen IC-104A Geniş Işıklı Anahtar, karmaşık kontrol devrelerini yönetmeniz gereken endüstriyel sistemler, özel projeler ve çok kontaklı uygulamalar için ideal bir çözümdür.

---

Teknik Özellikler

IC-104A Geniş Işıklı Anahtarın detaylı teknik özellikleri listelenmektedir.

• Model: IC-104A
• Tip: Geniş Işıklı Anahtar
• Çalışma Tipi: ON-OFF (Açık-Kapalı)
• Terminal Sayısı: 6P (6 Pin)
• Kontak Tipi: TPST (Üç Kutuplu Tek Yönlü)
• Form Faktörü: Geniş Tasarım
• Konum Tutma: Kalıcı Konum (Latching)
• Gösterge: Var (Işıklı)
• Işık Tipi: LED
• Işık Çalışma Voltajı: 12V DC

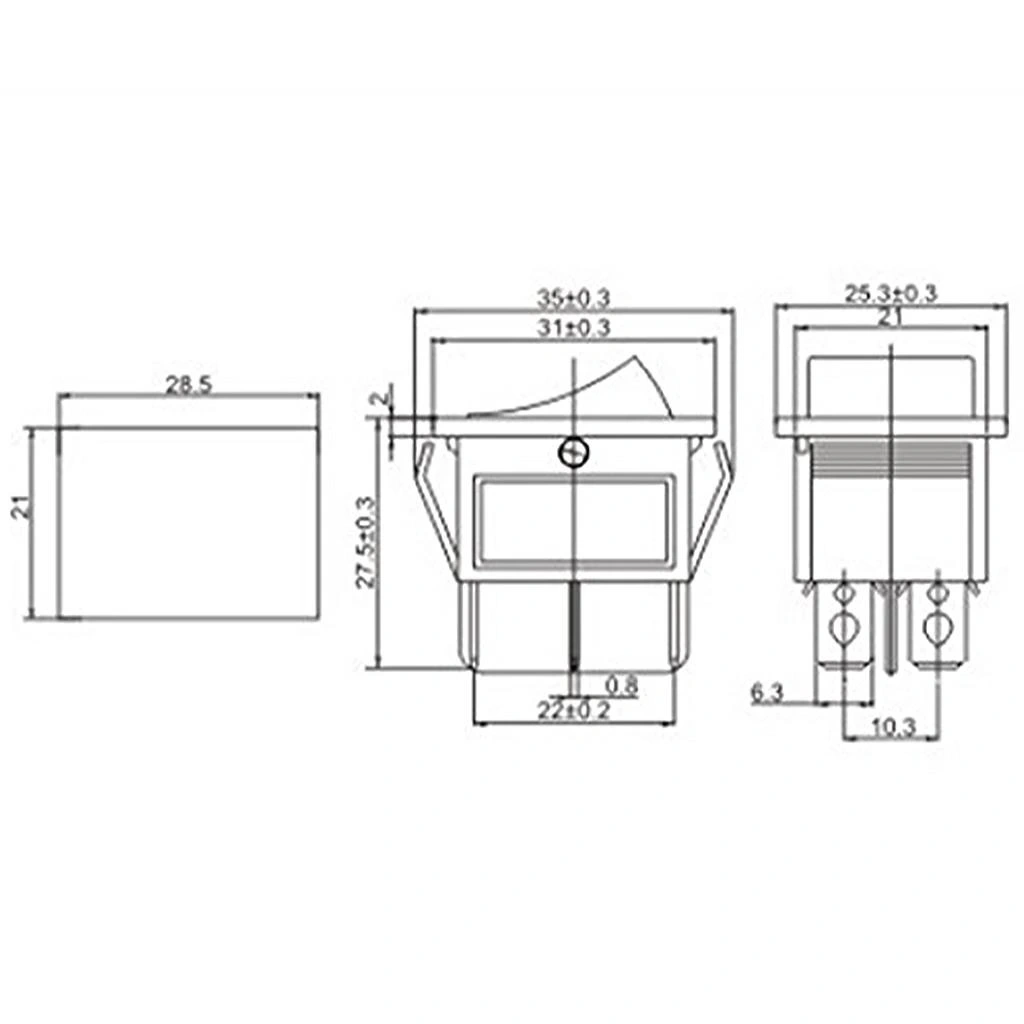

• Boyutlar: Yaklaşık 28x22mm (ön panel)
• Montaj Deliği: Yaklaşık 20mm (yuvarlak)
• Voltaj Değeri: 250V AC
• Akım Kapasitesi: 6A
• Gövde Malzemesi: Dayanıklı Plastik ve Metal
• Anahtar Rengi: Siyah gövde, Işıklı gösterge
• Kontak Malzemesi: Gümüş Alaşım
• Kontak Direnci: <20 mΩ
• Yalıtım Direnci: >100 MΩ
• Mekanik Ömür: >50,000 işlem döngüsü
• Çalışma Sıcaklığı: -20°C ila +60°C
• Terminal Tipi: Lehimleme Pimleri
• Koruma Sınıfı: IP40 (panele monte edildiğinde ön yüz)

---

Kullanım Avantajları

IC-104A 6 pinli geniş ışıklı anahtarın sağladığı temel avantajlar aşağıda listelenmiştir.

• Genişletilmiş Pin Sayısı: 6 pin ile daha karmaşık devre kontrolü.
• Üç Devre Kontrolü: Tek anahtarla üç bağımsız devre yönetimi.
• Entegre Işık Göstergesi: Anahtarın durumu hakkında görsel geri bildirim.
• İki Konumlu Tasarım: ON-OFF yapısı ile basit ve net kontrol.
• Kalıcı Konumlar: Anahtar seçilen pozisyonda sabit kalır, sürekli müdahale gerekmez.
• Geniş Anahtar Yüzeyi: Rahat kullanım için ergonomik tasarım.
• Çok Yönlü Devre Tasarımı: Farklı bağlantı konfigürasyonları oluşturma imkanı.
• Güvenli Devre İzolasyonu: Bağımsız kontaklar ile devreler arası elektriksel izolasyon.
• Kolay Montaj: Standart 20mm delik ile pratik kurulum.
• Uzun Ömür: 50,000+ işlem döngüsü ile dayanıklı kullanım.

---

İdeal Kullanım Alanları

Bu 6 pinli geniş ışıklı anahtarın tipik kullanım alanları aşağıda listelenmiştir.

• Karmaşık Kontrol Panelleri: Çok sayıda devre kontrolü gerektiren sistemler
• Endüstriyel Makineler: Çoklu fonksiyon kontrolü gerektiren ekipmanlar
• Üç Fazlı Sistemler: Temel üç fazlı elektrik sistemlerinin kontrolü
• Stereo Ses Sistemleri: Birden fazla kanal kontrolü gerektiren uygulamalar
• RGB LED Kontrol Sistemleri: Üç ayrı renk kanalı kontrolü
• Motor Kontrol Sistemleri: Çok terminalli motor kontrolü
• Test ve Ölçüm Cihazları: Karmaşık ölçüm sistem kontrolü
• Güvenlik Sistemleri: Birden fazla devrenin eş zamanlı kontrolü
• Özel Elektronik Projeler: Çok kontaklı devre tasarımları
• Yedekli Sistemler: Ana ve yedek devre kontrollerinin birleştirilmesi

---

Montaj ve Kullanım İpuçları

Doğru montaj ve kullanım, anahtarın performansını ve ömrünü etkiler.

---

6 Pin TPST Yapısı ve Bağlantı Özellikleri

IC-104A geniş anahtarın 6 pin TPST yapısı ve detaylı bağlantı özellikleri.

IC-104A geniş anahtarın en önemli özelliği, 6 pin bağlantısı ile sunduğu gelişmiş devre kontrol imkanıdır.

TPST Yapısının Temel Özellikleri:

TPST (Üç Kutuplu Tek Yönlü) yapısı, üç bağımsız SPST (Tek Kutuplu Tek Yönlü) devresinin tek anahtarda birleştirilmiş halidir:

• Üç Bağımsız Devre: Tek anahtarla üç ayrı devre kontrolü sağlar
• Elektriksel İzolasyon: Her devre çifti birbirinden elektriksel olarak izole durumdadır
• Eş Zamanlı Kontrol: Tüm devreler aynı anda açılır veya kapanır
• Geniş Uygulama Alanı: Karmaşık sistemlerde çoklu devre kontrolü sağlar
• Kompakt Tasarım: Üç ayrı anahtarın yerini tek bir anahtar alır

Bu yapı, tek anahtarla birden fazla bağımsız devrenin koordineli kontrolü gereken durumlarda idealdir.

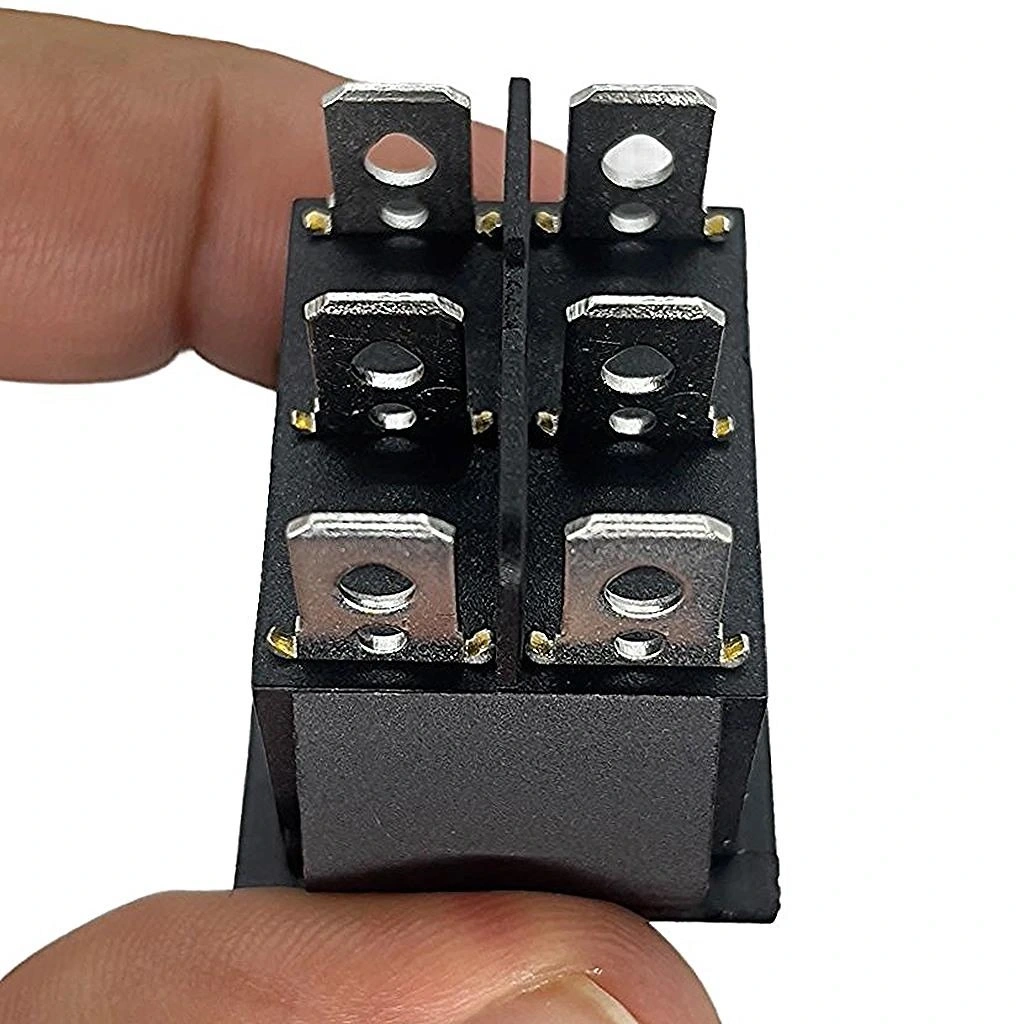

6 Pinli Bağlantı Şeması:

6 pinli TPST yapısı, aşağıdaki terminal düzenine sahiptir:

• Pinler 1-2: İlk bağımsız devre için kontak çifti
• Pinler 3-4: İkinci bağımsız devre için kontak çifti
• Pinler 5-6: Üçüncü bağımsız devre için kontak çifti

Pin numaralandırması genellikle aşağıdaki gibi düzenlenir:

    1   3   5
    |   |   |
    2   4   6

ON konumunda:

• 1-2 pinleri arasında bağlantı kurulur.
• 3-4 pinleri arasında bağlantı kurulur.
• 5-6 pinleri arasında bağlantı kurulur.

OFF konumunda ise tüm bağlantılar kesilir.

Bağlantı Senaryoları:

6 pinli TPST yapısı aşağıdaki bağlantı senaryolarında kullanılır:

• Üç Fazlı Basit Sistemler: R, S, T fazlarının tek noktadan kontrolü
• RGB LED Kontrolü: Kırmızı, Yeşil ve Mavi LED kanallarının kontrolü
• Stereo + Subwoofer: Sol, sağ ve subwoofer kanallarının kontrolü
• Ana + Yedek + Gösterge: Ana devre, yedek devre ve gösterge devresi kontrolü
• Sinyal Yönlendirme: Bir sinyalin üç farklı hedefe yönlendirilmesi

Bu çok yönlü bağlantı yapısı, IC-104A anahtarını karmaşık kontrol gerektiren uygulamalar için ideal kılar.

---

LED Işık Göstergesi ve Özellikleri

IC-104A anahtarın LED ışık göstergesi ve bu özelliğin sağladığı avantajlar.

IC-104A anahtarı, 12V DC ile çalışan entegre LED ışık göstergesi ile kullanışlı bir görsel geri bildirim sağlar.

LED Işık Göstergesinin Özellikleri:

Entegre LED göstergesinin teknik özellikleri:

• LED Tipi: Yüksek parlaklıkta, uzun ömürlü LED
• Çalışma Voltajı: 12V DC (genellikle 9-15V DC aralığında çalışır)
• Akım Tüketimi: Yaklaşık 15-20mA
• Işık Rengi: Genellikle kırmızı (model varyasyonlarına göre değişebilir)
• Görünürlük Açısı: Geniş açılı görünüm için tasarlanmış

LED göstergesi, anahtarın üst kısmında yerleşiktir ve anahtarın aktif olduğu konumlarda yanar.

LED Göstergesinin Avantajları:

LED ışıklı anahtarın sağladığı kullanım avantajları:

• Karanlık Ortam Kullanımı: Loş veya tamamen karanlık ortamlarda anahtarın konumunu gösterme
• Durum Teyidi: Sistemin açık olduğunu görsel olarak belirtme
• Uzaktan Görünürlük: Uzak mesafeden bile anahtarın durumunu görebilme
• Düşük Enerji Tüketimi: Minimum elektrik tüketimi ile uzun süreli kullanım
• Kullanıcı Dostu Arayüz: Kontrol panelinde kolay navigasyon sağlar

Özellikle karmaşık kontrol panellerinde, açık devreleri hızlıca belirleme imkanı sunar.

LED Bağlantı Özellikleri:

LED göstergesinin bağlantı detayları:

• Ayrı LED Terminalleri: Anahtarın arka kısmında LED için özel bağlantı noktaları
• Polarite İşaretleri: Doğru bağlantı için (+) ve (-) işaretli terminaller
• İç Direnç: Çoğu modelde dahili akım sınırlayıcı direnç bulunur
• Bağımsız Kontrol: LED göstergesinin kontak durumundan bağımsız kullanılabilme özelliği
• Paralel Bağlantı: Ortak güç kaynağından birden fazla anahtarın LED'lerini besleyebilme

Doğru LED bağlantısı, anahtarın görsel geri bildirim fonksiyonunu en iyi şekilde kullanabilmeyi sağlar.

---

Karmaşık Sistemlerde Üç Devre Kontrolü

IC-104A 6 pinli anahtarın çok devreli karmaşık sistemlerdeki kullanımı ve avantajları.

IC-104A 6 pinli geniş ışıklı anahtar, üç bağımsız devreyi tek bir noktadan kontrol etme imkanı ile karmaşık sistemlerde önemli avantajlar sağlar.

Üç Devre Kontrol Örnekleri:

6 pinli anahtarın kullanıldığı tipik üç devreli kontrol senaryoları:

• Üç Fazlı Sistem Kontrolü: R, S, T fazlarını tek noktadan yönetme
• RGB Aydınlatma: Kırmızı, yeşil ve mavi LED kanalları için ayrı kontrol
• Çok Kanallı Ses: Sol, sağ ve subwoofer kanallarının kontrolü
• Motor + Soğutma + Gösterge: Motor gücü, soğutma sistemi ve gösterge devresi kontrolü
• Ana + Yedek + Uyarı: Ana devre, yedek devre ve uyarı sistemi kontrolü

Bu senaryolarda, tek anahtar ile koordineli kontrol büyük avantaj sağlar.

Üç Devre Kontrolünün Sistem Avantajları:

Tek anahtarla üç devre kontrolünün pratik sistem avantajları:

• Panel Alanından Tasarruf: Üç ayrı anahtar yerine tek anahtar kullanımı
• Eş Zamanlı Kontrol: Tüm devreler aynı anda açılıp kapatılır
• Operasyonel Hata Azaltma: Tek harekette tüm ilişkili devrelerin kontrolü
• Daha Az Malzeme: Daha az anahtar, daha az montaj deliği, daha az kablolama
• Daha Düzenli Panel: Daha temiz ve organize kontrol paneli görünümü

Bu avantajlar, sistem tasarımını basitleştirir ve kullanıcı hatasını minimize eder.

Karmaşık Sistem Uygulamaları:

6 pinli anahtarın kullanıldığı tipik karmaşık sistem uygulamaları:

• Endüstriyel Kontrol Sistemleri: Birden fazla alt sistem kontrolü gerektiren makineler
• Test ve Ölçüm Cihazları: Farklı ölçüm devrelerinin koordineli kontrolü
• Profesyonel Aydınlatma: Çok kanallı aydınlatma sistemleri
• Laboratuvar Ekipmanları: Birden fazla fonksiyonu olan analiz cihazları
• Yedekli Güvenlik Sistemleri: Ana ve yedek güvenlik devrelerinin kontrolü

Bu tür karmaşık sistemlerde, 6 pinli anahtar, kontrol mimarisini önemli ölçüde basitleştirir.

---

Endüstriyel ve Özel Proje Uygulamaları

IC-104A 6 pinli geniş ışıklı anahtarın endüstriyel sistemler ve özel projelerdeki kullanımı.

IC-104A 6 pinli geniş ışıklı anahtar, çok kontaklı yapısı sayesinde endüstriyel kontrol sistemleri ve özel projeler için ideal bir kontrol elemanıdır.

Endüstriyel Kontrol Uygulamaları:

Endüstriyel ortamlardaki kullanım alanları:

• Makine Kumanda Panelleri: Çok fonksiyonlu endüstriyel makine kontrolü
• PLC Giriş Kontrolü: Birden fazla PLC giriş sinyalinin eş zamanlı kontrolü
• Motor Kontrol Sistemleri: Çok terminalli motor kontrolleri
• Proses Otomasyon Panelleri: Üretim süreçlerinin kontrolü
• Elektrik Dağıtım Panoları: Çoklu hat kontrolü

6 pinli yapı, endüstriyel kontrol sistemlerinde ihtiyaç duyulan esnekliği sağlar.

Özel Proje Uygulamaları:

Özel elektronik projelerdeki kullanım alanları:

• DIY Elektronik Projeler: Karmaşık devrelere sahip hobi projeleri
• Prototip Geliştirme: Test aşamasındaki yeni cihaz tasarımları
• Eğitim Ekipmanları: Elektronik laboratuvar ve demo sistemleri
• Ses/Görüntü Sistemleri: Özel tasarlanmış AV ekipmanları
• Test Cihazları: Çoklu devre testi yapan ekipmanlar

Özel projelerde, üç devrenin tek noktadan kontrolü büyük esneklik sağlar.

Endüstriyel Ortamlarda Dayanıklılık:

Anahtarın endüstriyel ortamlarda sağladığı dayanıklılık özellikleri:

• Uzun Mekanik Ömür: 50,000+ işlem döngüsü ile sık kullanımda bile dayanıklılık
• Geniş Sıcaklık Aralığı: -20°C ila +60°C arası çalışma kabiliyeti
• Güvenilir Kontaklar: Düşük kontak direnci ile uzun süreli kararlı çalışma
• Sağlam Yapı: Dayanıklı malzemelerden üretilmiş gövde ve mekanizma
• Titreşim Dayanımı: Endüstriyel ortamlardaki titreşimlere karşı sağlam yapı

Bu dayanıklılık özellikleri, anahtarın zorlu endüstriyel ortamlarda uzun ömürlü olmasını sağlar.

---

Üç Fazlı Kontrol ve RGB Sistemlerdeki Uygulamalar

IC-104A 6 pinli geniş ışıklı anahtarın üç fazlı sistemler ve RGB kontrol uygulamalarındaki kullanımı.

IC-104A 6 pinli geniş ışıklı anahtar, üç bağımsız devreyi tek noktadan kontrol edebilme özelliği ile üç fazlı sistemler ve RGB kontrolü için ideal bir çözümdür.

Üç Fazlı Sistemlerdeki Uygulamalar:

Temel üç fazlı elektrik sistemlerindeki kullanım alanları:

• Basit Üç Fazlı Kontrol: R, S, T fazlarını tek anahtarla kontrol etme
• Üç Fazlı Motor Başlatma: Motorun tüm fazlarını eş zamanlı kontrol
• Üç Fazlı Izolasyon: Tüm fazların aynı anda izolasyonu
• Üç Fazlı Test Sistemleri: Test ekipmanları için faz kontrolü
• Panel Göstergeleri: Üç fazlı sistemlerin durum göstergeleri

Not: Bu uygulamalarda anahtarın akım kapasitesinin (6A) yeterli olduğundan emin olunmalıdır. Yüksek güçlü üç fazlı sistemlerde anahtar, kontaktörlerin kontrol devresi için kullanılmalıdır.

RGB LED Kontrol Sistemleri:

RGB aydınlatma sistemlerindeki kullanım alanları:

• RGB Strip Kontrolü: Şerit LED'lerin ana güç kontrolü
• Üç Kanallı Aydınlatma: Kırmızı, Yeşil ve Mavi kanalların ayrı kontrolü
• Sahne Aydınlatması: Etkinlik ve sahne ışıklandırma kontrolü
• Dekoratif Aydınlatma: Mimari ve dekoratif RGB aydınlatma sistemleri
• Ortam Aydınlatması: Mekan ve ambiyans aydınlatma sistemleri

RGB uygulamalarında, üç ayrı renk kanalının koordineli kontrolü renkler arasında pürüzsüz geçişler sağlar.

Üç Kanallı Sistem Kontrolü Avantajları:

6 pinli anahtarın üç kanallı sistemlerde sağladığı avantajlar:

• Renk Dengesi: RGB kanalların eş zamanlı açılıp kapanması ile tutarlı renk
• Faz Dengesi: Üç fazlı sistemlerde dengeli yük dağılımı
• Sistem Bütünlüğü: Tüm bağlantılı sistemlerin koordineli çalışması
• Kullanım Kolaylığı: Tek hareketle tüm kanalların kontrolü
• Güvenilir Senkronizasyon: Tüm kontakların aynı anda açılıp kapanması

Bu kontrol sistemi, özellikle renk harmonisi ve faz dengesi gerektiren uygulamalarda büyük avantaj sağlar.

---

Paket İçeriği

Ürün kutusunda bulunan parçaların listesi.

• 1 x IC-104A Geniş Işıklı Anahtar (6P, ON-OFF)

---
