IC-228 Reed Röle Switch 20 mm Manyetik Anahtar

IC-228 Reed Röle Switch 20 mm Manyetik Anahtar

20mm Reed röle, elektromanyetik bir anahtarlama cihazıdır. Reed röleleri, manyetik bir alanın etkisiyle çalışan küçük bir manyetik şalter içerir. Bu tip röleler, düşük güçle çalıştıkları için sinyal seviyesi anahtarlama uygulamalarında sıkça kullanılır.20mm, rölenin nominal kontak genişliğini ifade eder. Reed röleler farklı boyutlarda, voltajlarda ve kontak yapılandırmalarında bulunabilir. Özellikle düşük akım ve gerilim seviyelerinin kontrolünde kullanılır.

Reed röleler, yüksek izolasyon direnci ve düşük enerji tüketimi gibi avantajlara sahiptir. Bunlar, otomotiv, telekomünikasyon, medikal cihazlar ve endüstriyel otomasyon gibi çeşitli uygulamalarda kullanılabilir.

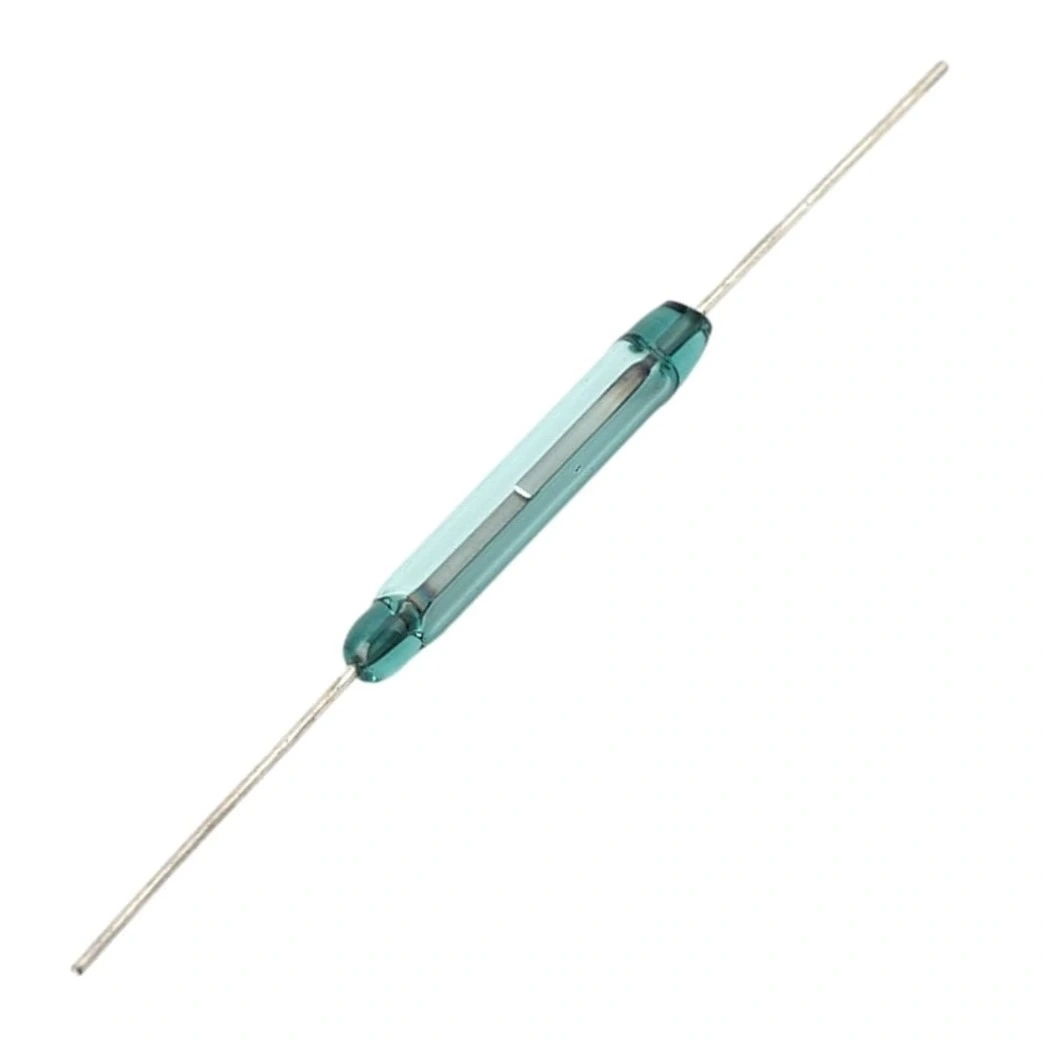

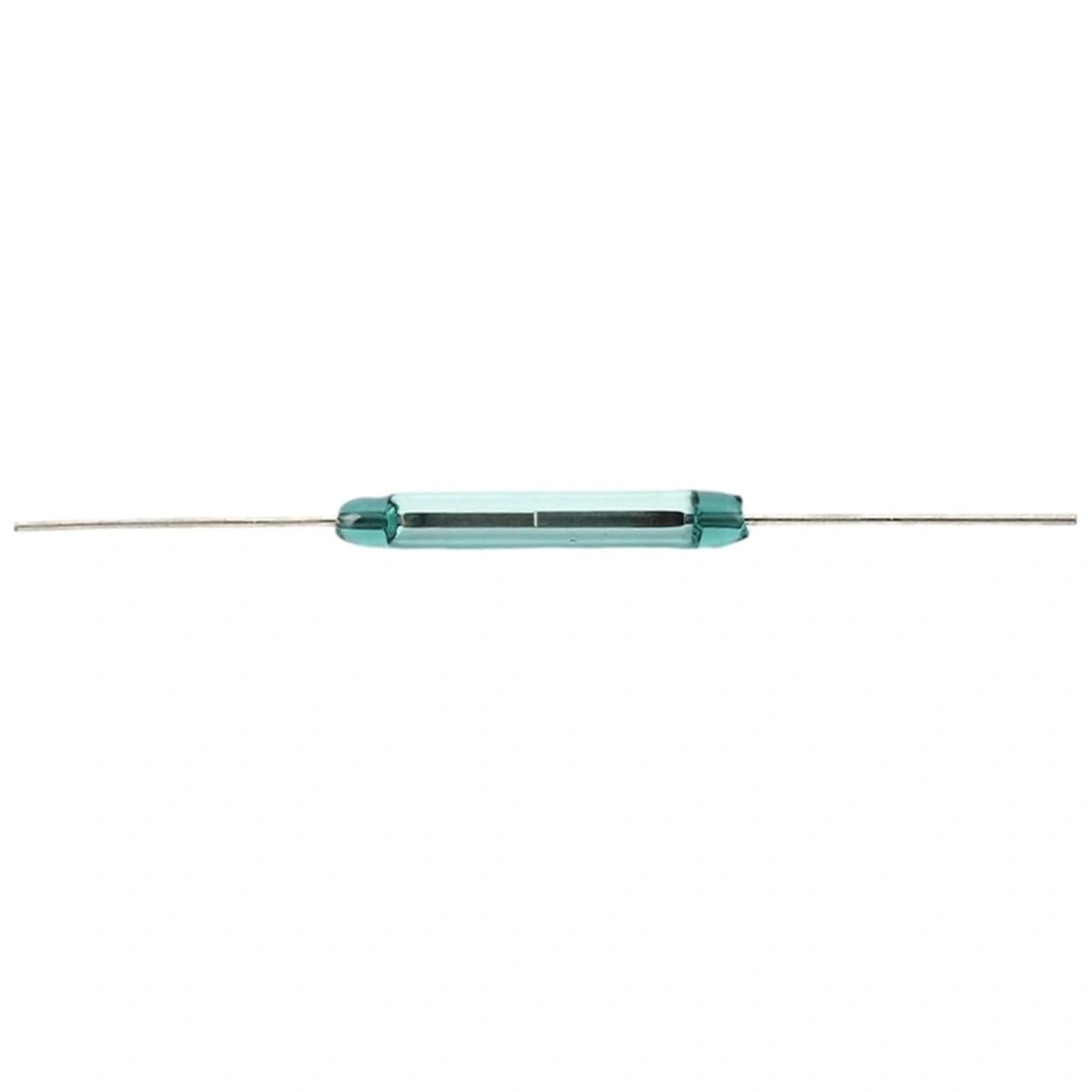

IC-228 Reed Röle Switch, 20mm uzunluğundaki cam tüp içerisinde bulunan, manyetik alan tarafından tetiklenen, temassız çalışan bir anahtardır. Mıknatıs yaklaştırıldığında tetiklenir ve elektriksel devre tamamlanır. Güvenli, temassız ve uzun ömürlü bir kontak mekanizması sunar.

Elektronik projeleriniz için güvenilir, temassız çalışan ve mıknatısla aktive olan bir anahtar mı arıyorsunuz? IC-228 Reed Röle Switch, cam tüp içinde korunan hassas kontakları sayesinde harici mıknatıs yaklaştığında devreyi tamamlar. 20mm kompakt boyutu ile dar alanlara kolayca entegre edilir ve uzun yıllar güvenilir çalışma sunar.

Bu manyetik anahtar, hermetik olarak mühürlenmiş yapısı sayesinde toz, nem ve korozyona karşı tam koruma sağlar. Mekanik aşınma olmadan 10 milyondan fazla açma-kapama döngüsü yapabilir. Alarm sistemleri, konum sensörleri, seviye göstergeleri ve güvenlik uygulamaları için ideal bir çözümdür.

Teknik Özellikler

20mm Reed Röle, manyetik bir anahtar kullanarak bir elektrik devresini açıp kapatan elektromekanik bir röle türüdür. Reed röleler, manyetik bir alan uygulandığında kontakları kapatan ve manyetik alan kaldırıldığında kontakları açan bir çift kontak yapısına sahiptir. Bu tür röleler, düşük güç sinyallerini yüksek güç devrelerine iletmek veya kontrol etmek için kullanılır.

• Model: IC-228
• Tip: Reed Röle Switch (Manyetik Anahtar)
• Yapı: Cam tüp içinde normalde açık (NO) kontaklar
• Boyut: 20 mm uzunluk, yaklaşık 2-3 mm çap
• Bağlantı Tipi: Axial lead (eksenel terminaller)
• Maksimum Anahtarlama Voltajı: 200V DC
• Maksimum Anahtarlama Akımı: 0.5A
• Maksimum Taşıma Akımı: 1.0A
• Kontak Direnci: ≤150 mΩ
• Yalıtım Direnci: ≥10? Ω
• Tetikleme Hassasiyeti: 10-25 AT (Amper-Tur)
• Çalışma Sıcaklığı: -40°C ila +125°C
• Kontak Malzemesi: Rutenyum veya Rhodium kaplı Nikel Demir alaşımı
• Tetiklenme Mesafesi: Yaklaşık 5-15mm (mıknatıs gücüne bağlı)
• Tepki Süresi: ≤0.5ms
• Release Süresi: ≤0.1ms
• Çalışma Ömrü: >10 milyon işlem döngüsü
• Koruma Sınıfı: Hermetik mühürlü (nem ve toz geçirmez)
• Çalışma Prensibi: Manyetik alan ile kontakların çekilmesi

Kullanım Avantajları

• Temassız Çalışma: Mekanik aşınma olmadan uzun ömür.
• Hermetik Mühürlü: Toz, nem ve korozyona karşı tam koruma.
• Kompakt Boyut: 20mm x 2-3mm ile dar alanlara kolay entegrasyon.
• Yüksek Güvenilirlik: 10 milyon+ çalışma döngüsü kapasitesi.
• Hızlı Tepki Süresi: Milisaniyeler içinde tetiklenme.
• Düşük Kontak Direnci: Verimli elektrik iletimi.
• Geniş Sıcaklık Aralığı: -40°C ile +125°C arası çalışma.
• Sessiz Çalışma: Mekanik tıklama sesi olmadan.
• Patlayıcı Ortamlarda Güvenli: Kıvılcım oluşturmadan anahtarlama.
• Elektromanyetik Parazit Üretmez: Hassas elektronik cihazlarda kullanıma uygun.
• Düşük Enerji Tüketimi: Tutma gücü gerektirmez.
• Kolay Montaj: Lehimlenebilir terminaller ile basit kurulum.

İdeal Kullanım Alanları

• Güvenlik Sistemleri: Kapı/pencere sensörleri ve alarm devreleri
• Seviye Kontrolü: Tank ve hazne seviye göstergeleri
• Konum Algılama: Endüstriyel makinelerde limit anahtarı
• Su Sayaçları: Akış ölçme ve pulse kontrol sistemleri

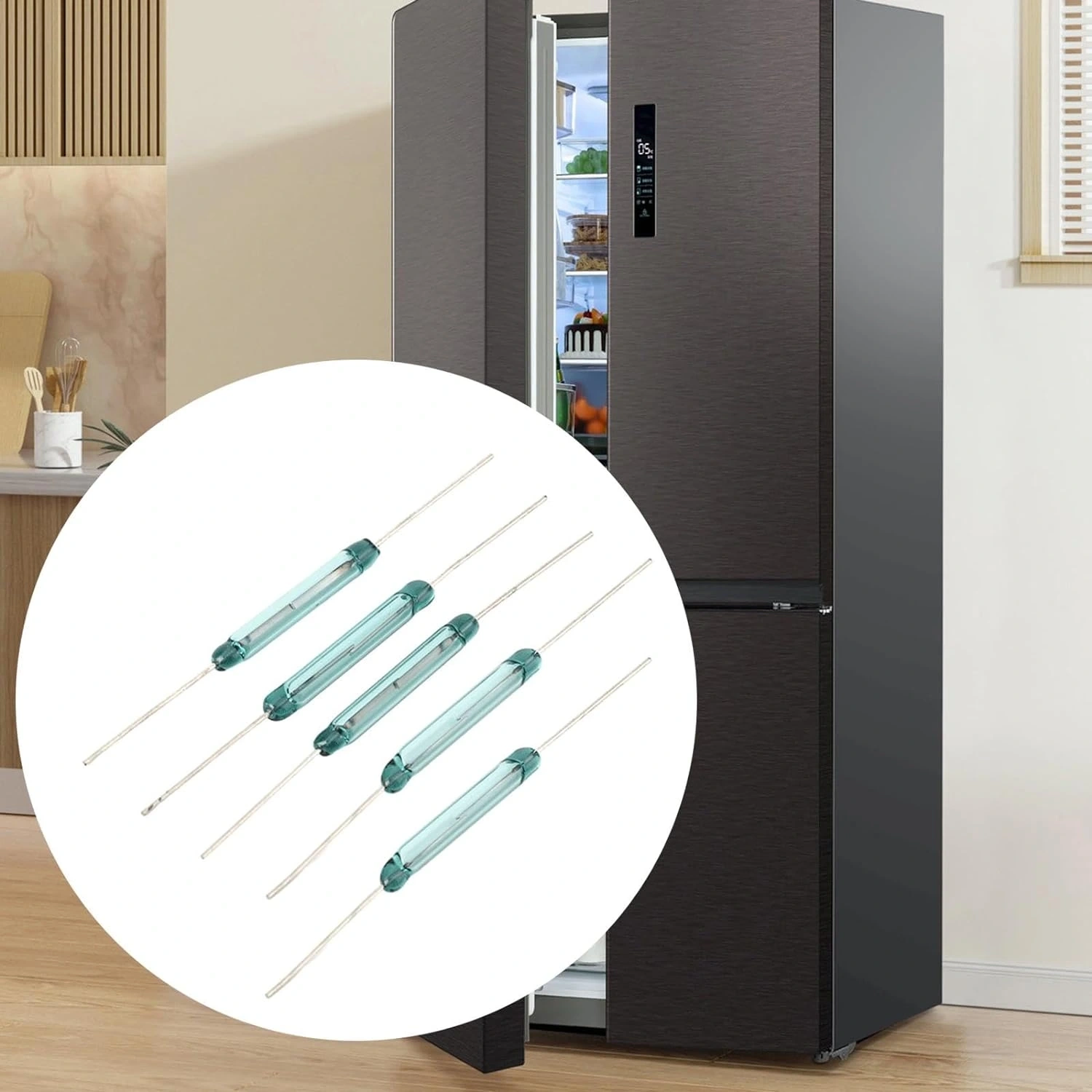

• Beyaz Eşya: Çamaşır/bulaşık makinesi kapak sensörleri
• Otomotiv Uygulamaları: Kapı kontrol sistemleri
• Arduino Projeleri: Temassız algılama ve tetikleme
• IoT Cihazları: Düşük güçlü sensör uygulamaları
• Müzik Ekipmanları: Klavye ve tuş sensörleri
• Medikal Cihazlar: Konum ve hareket algılama
• Robotik Uygulamalar: Konum belirleme ve limit kontrolü
• Batarya ile Çalışan Cihazlar: Düşük güç tüketimli anahtarlama

Montaj ve Kullanım İpuçları

Reed Switch Çalışma Prensibi

Reed switchler, cam bir tüp içine hermetik olarak kapatılmış, manyetik olarak etkilenebilen ferromanyetik kontaklardan oluşur. Bu basit ama etkili teknoloji, temassız anahtarlama sağlar.

IC-228 reed rölenin çalışma prensibi şu şekildedir: Normal durumda (mıknatıs yokken) kontaklar ayrık durumdadır ve devre açıktır. Bir mıknatıs yaklaştırıldığında, manyetik alan kontakları etkiler ve birbirine çeker. Kontaklar birleşir ve elektrik akımının geçmesine izin verir. Mıknatıs uzaklaştırıldığında, kontaklar yay kuvvetiyle normal pozisyonlarına döner ve devre tekrar açılır.

Bu çalışma prensibi, reed switchlerin mekanik aşınmaya maruz kalmadan milyonlarca kez çalışabilmesini sağlar. Cam tüp içindeki inert gaz veya vakum ortamı, kontakları oksitlenme ve korozyondan korur. Tüm bunlar, reed switchlerin son derece güvenilir ve uzun ömürlü olmasını sağlar.

Manyetik Tetikleme Mesafesi

Reed switch kullanımında, doğru manyetik tetikleme mesafesini anlamak başarılı bir uygulama için kritik öneme sahiptir. Bu mesafe, kullanılan mıknatısın gücüne ve reed switchin hassasiyetine bağlı olarak değişir.

IC-228 reed switch için tipik tetiklenme mesafesi, orta güçteki bir mıknatısla yaklaşık 5-15mm arasındadır. Ancak bu mesafe, kullanılan mıknatısın boyutu, şekli ve manyetik alan gücüne göre değişir. Neodimyum gibi güçlü mıknatıslar 20mm'den daha uzak mesafeden tetikleme sağlayabilir. Ferrit gibi daha zayıf mıknatıslar ise 5mm veya daha yakın mesafeye gelmelidir.

Reed switchin yönü de tetikleme mesafesini etkiler. Mıknatısın manyetik alan çizgileri reed switch eksenine paralel olduğunda en iyi tetikleme gerçekleşir. Manyetik alan gücünü etkileyen diğer faktörler arasında çevredeki metal nesneler, diğer manyetik kaynaklar ve mıknatıs ile reed switch arasındaki engelleyici malzemeler yer alır. Uygulamanızda güvenilir çalışma için, montaj öncesi farklı mesafelerde test edilmesi önerilir.

Paket İçeriği

• 1 x IC-228 Reed Röle Switch 20 mm Manyetik Anahtar
