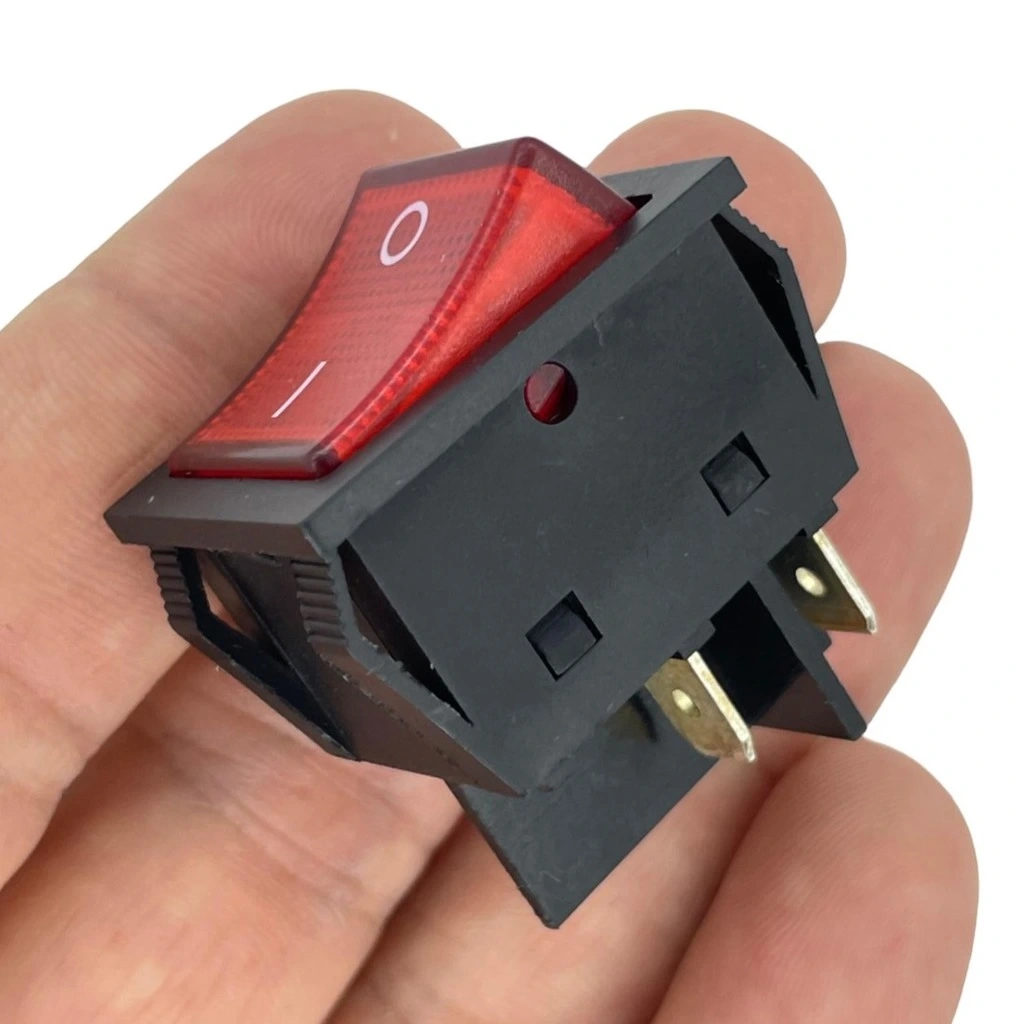

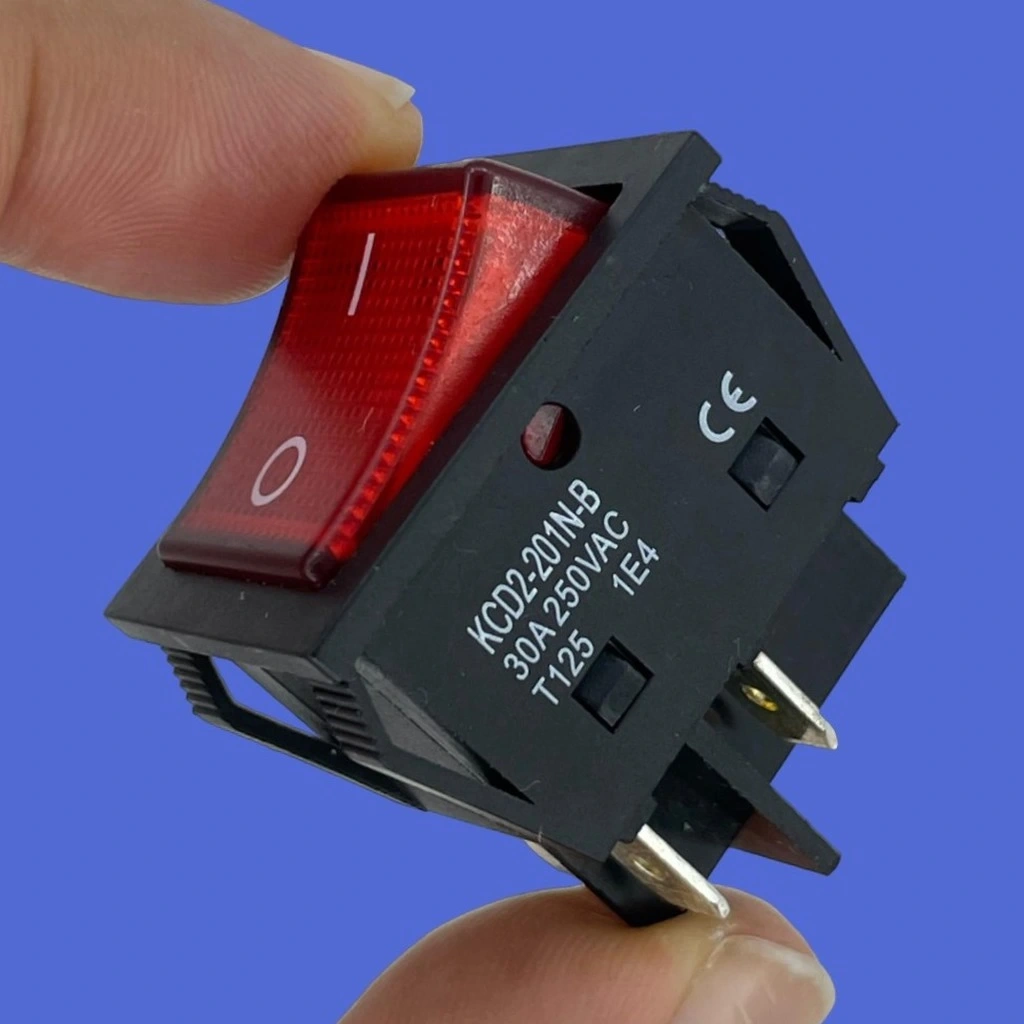

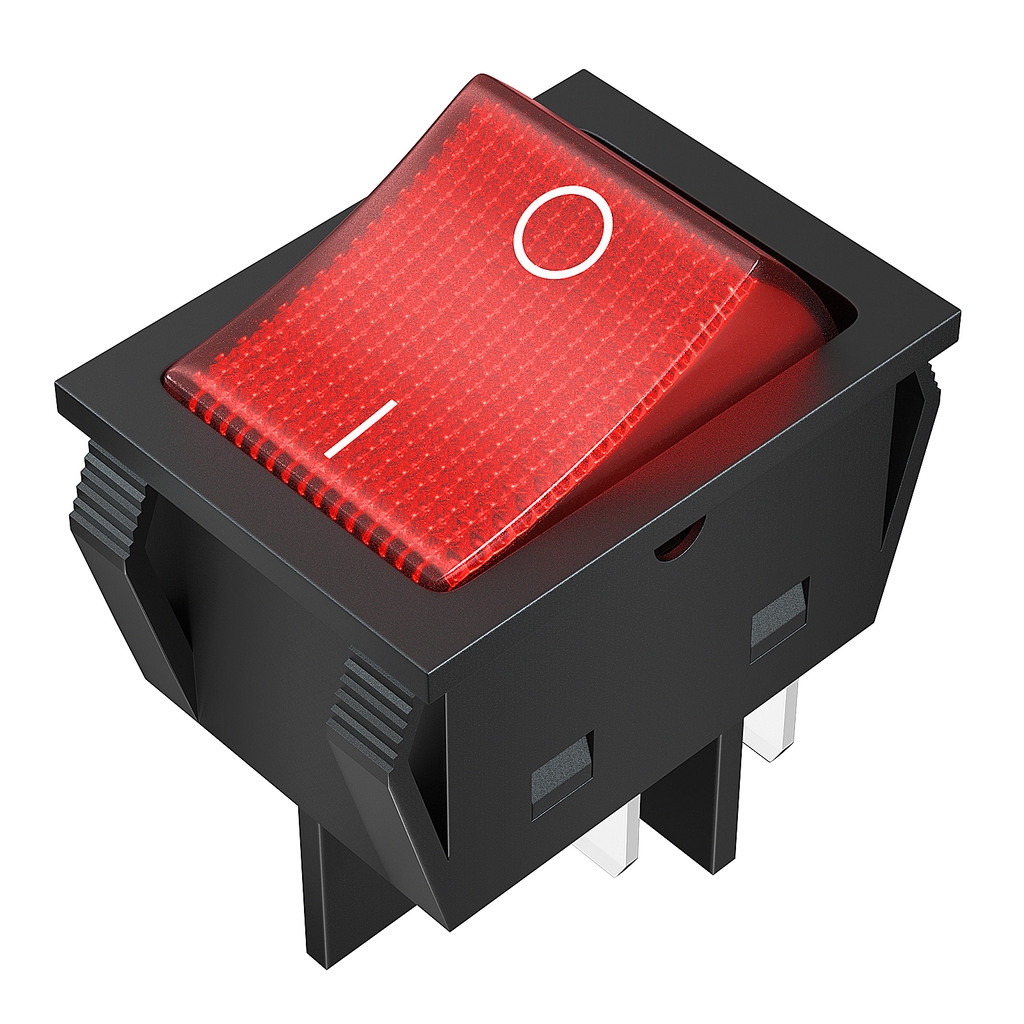

IC-104-S Geniş Işıklı Anahtar 30A 250V ON-OFF 4P

IC-104-S Geniş Işıklı Anahtar 30A 250V ON-OFF 4P

Bu ürün, 30 Amper akım kapasitesine sahip geniş bir ışıklı anahtardır. ON-OFF (Açık-Kapalı) fonksiyonuna sahiptir. Geniş tasarımı ve yüksek akım kapasitesiyle dikkat çeker. Ayrıca, üzerindeki ışık gösterge LED'leri sayesinde anahtarın açık veya kapalı olduğunu gösterir.

IC-104-S Geniş Işıklı Anahtar, ON-OFF konfigürasyonu, 30A yüksek akım kapasitesi ve 4 pinli bağlantı özelliği ile ağır yük uygulamaları için güçlü bir kontrolcüdür. Entegre ışık göstergesi, anahtarın durumunu kolayca görmenizi sağlar ve özellikle karanlık ortamlarda kullanım kolaylığı sunar.

Bu geniş anahtar, kontrol panellerinde kolay kullanım için ergonomik bir tasarıma sahiptir. Kalıcı konum özelliği, anahtarı bıraktığınızda seçilen konumda kalmasını sağlar. 30A akım kapasitesi, yüksek güçlü cihazların doğrudan kontrolünü mümkün kılar, çoğu durumda röle kullanımına gerek kalmaz.

Yüksek kaliteli malzemelerden üretilen IC-104-S Geniş Işıklı Anahtar, yüksek akım gerektiren endüstriyel sistemler, güç dağıtım panelleri, motorlu ekipmanlar ve ağır yük uygulamaları için ideal bir çözümdür.

---

Teknik Özellikler

IC-104-S Geniş Işıklı Anahtarın detaylı teknik özellikleri listelenmektedir.

• Model: IC-104-S
• Tip: Geniş Işıklı Anahtar
• Çalışma Tipi: ON-OFF (Açık-Kapalı)
• Terminal Sayısı: 4P (4 Pin)
• Kontak Tipi: DPST (Çift Kutuplu Tek Yönlü)
• Form Faktörü: Geniş Tasarım
• Konum Tutma: Kalıcı Konum (Latching)
• Gösterge: Var (Işıklı)
• Işık Tipi: LED
• Işık Çalışma Voltajı: 12V DC

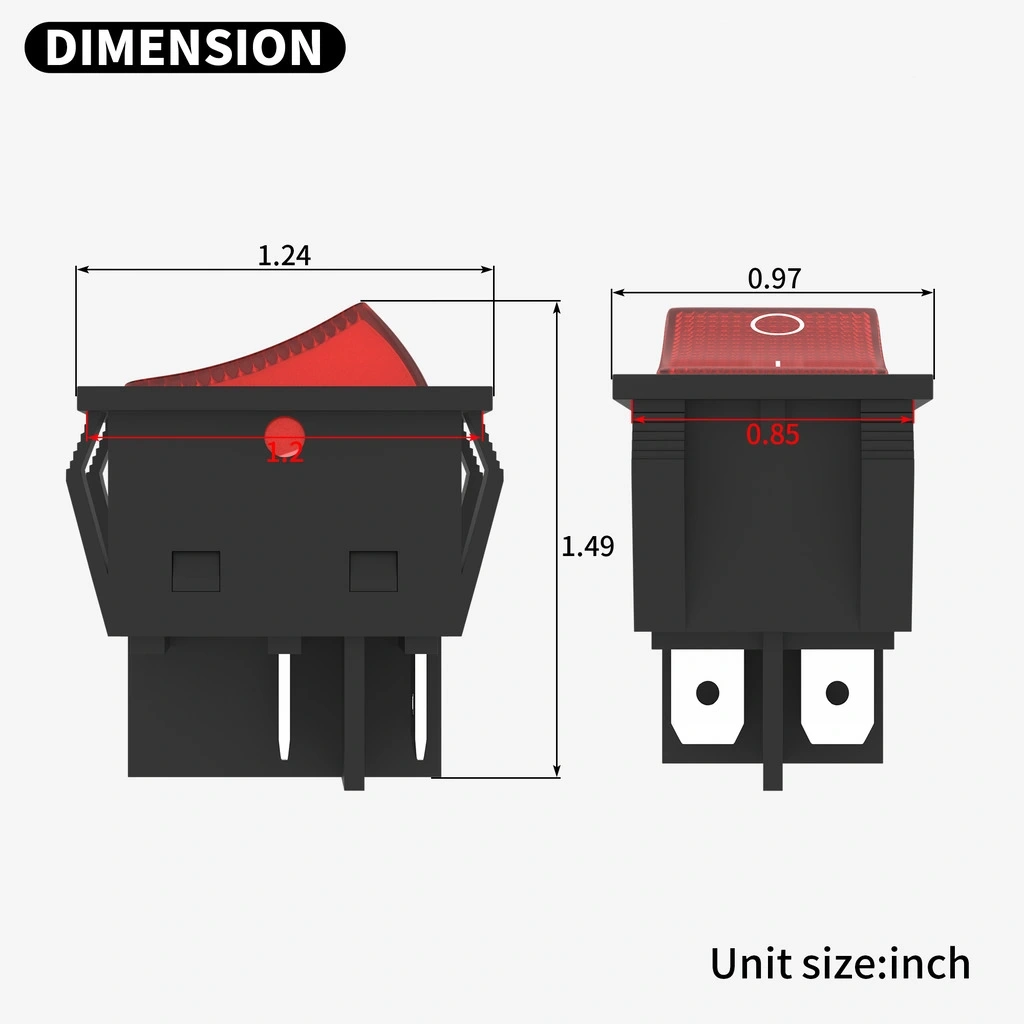

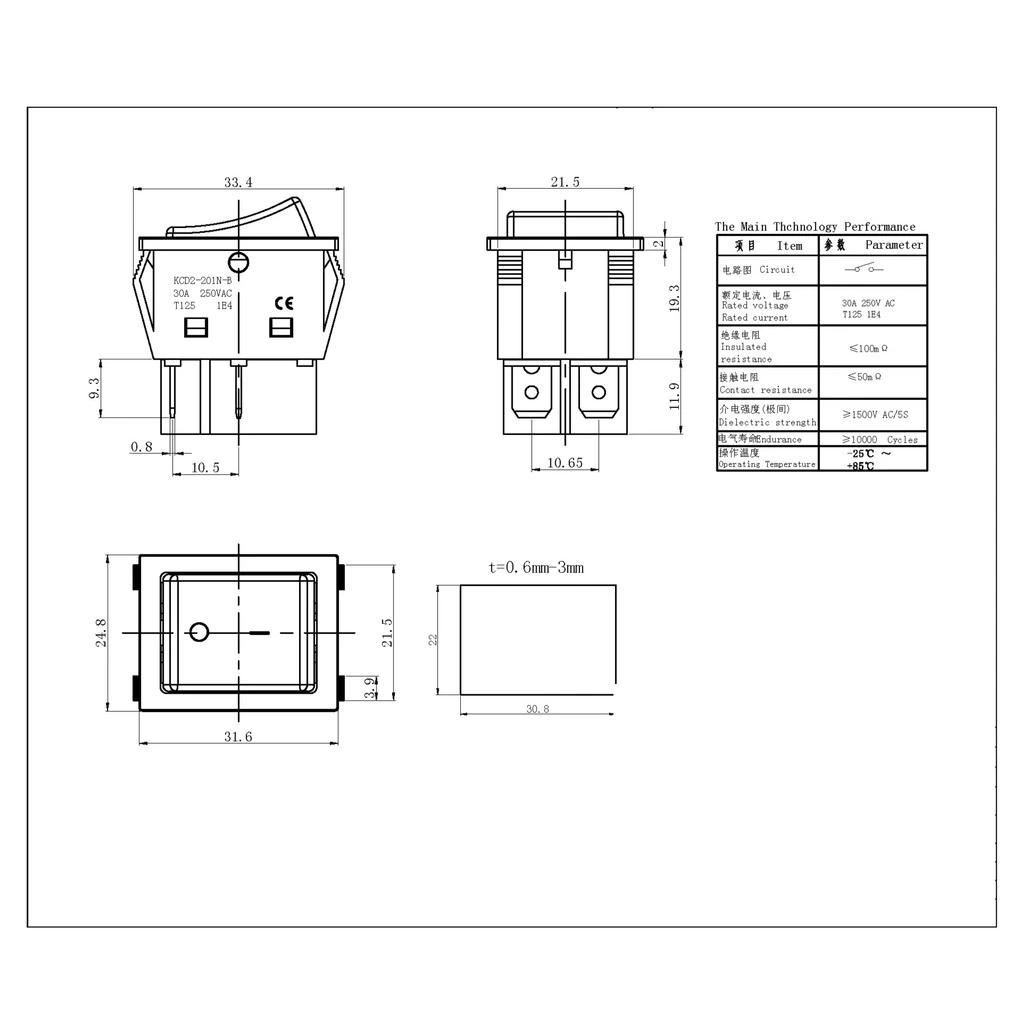

• Boyutlar: Yaklaşık 33x28mm (ön panel)
• Montaj Deliği: Yaklaşık 25mm (yuvarlak)
• Voltaj Değeri: 250V AC
• Akım Kapasitesi: 30A
• Gövde Malzemesi: Yüksek Isı Dayanımlı Plastik ve Metal
• Anahtar Rengi: Siyah gövde, Işıklı gösterge
• Kontak Malzemesi: Gümüş Alaşım (Yüksek Akım Kapasiteli)
• Kontak Direnci: <5 mΩ
• Yalıtım Direnci: >500 MΩ
• Mekanik Ömür: >50,000 işlem döngüsü
• Çalışma Sıcaklığı: -25°C ila +85°C
• Terminal Tipi: Güçlendirilmiş Lehimleme Pimleri
• Koruma Sınıfı: IP40 (panele monte edildiğinde ön yüz)

---

Kullanım Avantajları

IC-104-S geniş ışıklı yüksek akım anahtarın sağladığı temel avantajlar aşağıda listelenmiştir.

• Yüksek Akım Kapasitesi: 30A ile güçlü cihazların doğrudan kontrolü.
• Çift Kutuplu Yapı: İki bağımsız devreyi aynı anda kontrol edebilme.
• Entegre Işık Göstergesi: Anahtarın durumu hakkında görsel geri bildirim.
• İki Konumlu Tasarım: ON-OFF yapısı ile basit ve net kontrol.
• Kalıcı Konumlar: Anahtar seçilen pozisyonda sabit kalır, sürekli müdahale gerekmez.
• Geniş Anahtar Yüzeyi: Rahat kullanım için ergonomik tasarım.
• Güçlendirilmiş Terminaller: Yüksek akımlar için özel tasarlanmış bağlantı pimleri.
• Düşük Kontak Direnci: Minimum ısı üretimi ve enerji kaybı.
• Geniş Sıcaklık Aralığı: Zorlu çevre koşullarında güvenilir çalışma.
• Uzun Ömür: 50,000+ işlem döngüsü ile dayanıklı kullanım.

---

İdeal Kullanım Alanları

Bu geniş ışıklı yüksek akım anahtarın tipik kullanım alanları aşağıda listelenmiştir.

• Güç Dağıtım Panelleri: Yüksek akımlı sistemlerin kontrolü
• Motor Kontrolü: DC ve AC motor açma/kapama uygulamaları
• Endüstriyel Makineler: Yüksek güçlü endüstriyel ekipmanlar
• Denizcilik Sistemleri: Tekne ve yatlarda yüksek akım kontrolü
• Solar Enerji Sistemleri: Güneş paneli ve invertör bağlantısı
• Jeneratör Kontrol Panelleri: Jeneratör devreleri ve transfer anahtarları
• Isıtma Sistemleri: Yüksek güçlü ısıtıcıların kontrolü
• Aydınlatma Sistemleri: Çok sayıda veya yüksek güçlü ışıklandırma
• Araç Elektrik Sistemleri: Özel araç ve karavan elektrik sistemleri
• Elektrikli Makine Kontrolü: Atölye ve fabrika makinelerinin kontrolü

---

Montaj ve Kullanım İpuçları

Doğru montaj ve kullanım, anahtarın performansını ve ömrünü etkiler.

---

30A Yüksek Akım Kapasitesi ve Avantajları

IC-104-S anahtarın 30A yüksek akım kapasitesi ve bu özelliğin sağladığı avantajlar.

IC-104-S anahtarın en dikkat çekici özelliği, 30A yüksek akım taşıma kapasitesidir.

30A Akım Kapasitesinin Anlamı:

30 Amperlik akım kapasitesi, anahtarın ne tür yükleri güvenle kontrol edebileceğini belirler:

• Güç Kapasitesi: 250V AC'de 30A = 7500W güç taşıyabilme yeteneği
• Sürekli Akım Taşıma: Uzun süreli yüksek akımlı yükleri kesintisiz kontrol edebilme
• Ani Yük Dayanımı: Motor çalıştırma gibi anlık yüksek akımlara karşı dayanıklılık
• Düşük Kontak Direnci: 5 mΩ'dan düşük direnç ile minimum ısınma ve enerji kaybı
• Güçlendirilmiş Kontaklar: Yüksek akım taşıma kapasitesi için özel tasarlanmış gümüş alaşım kontaklar

Bu yüksek kapasite, standart anahtarların yetersiz kaldığı zorlu uygulamalarda büyük avantaj sağlar.

Yüksek Akım Kontrol Avantajları:

30A kapasiteli anahtarın sunduğu temel avantajlar:

• Röle İhtiyacını Ortadan Kaldırma: Birçok uygulamada röleli kontrol sistemlerine gerek olmadan doğrudan yük kontrolü
• Güvenilir Anahtar Ömrü: Yüksek akım için tasarlanmış yapı sayesinde uzun süreli güvenilir kullanım
• Azaltılmış Isınma: Düşük kontak direnci nedeniyle minimuma indirilmiş ısı üretimi
• Tek Noktadan Kontrol: Yüksek güçlü sistemleri doğrudan kontrol edebilme yeteneği
• Çoklu Cihaz Yönetimi: Birden fazla düşük güçlü cihazı aynı anda kontrol edebilme

Bu avantajlar, güç sistemleri ve ağır hizmet uygulamalarında daha basit, güvenilir ve kompakt kontrol sistemleri oluşturulmasını sağlar.

İdeal Yüksek Akım Uygulamaları:

30A kapasiteli anahtarın en uygun kullanım alanları:

• DC Motor Kontrolü: 12V/24V sistemlerde yüksek güçlü (360W-720W) motorları doğrudan kontrol
• İnverter Sistemleri: Yüksek kapasiteli inverter ve güç dönüştürücü sistemleri
• Solar Enerji Sistemleri: Güneş paneli bağlantı ve kontrol uygulamaları
• Batarya Bağlantı Sistemleri: Yüksek kapasiteli batarya sistemlerinde güç kontrolü
• Endüstriyel Isıtıcılar: Yüksek güçlü rezistif ısıtıcı elemanların kontrolü

Bu anahtar, yüksek akım gerektiren uygulamalarda güvenilir, uzun ömürlü ve ekonomik bir çözüm sunar.

---

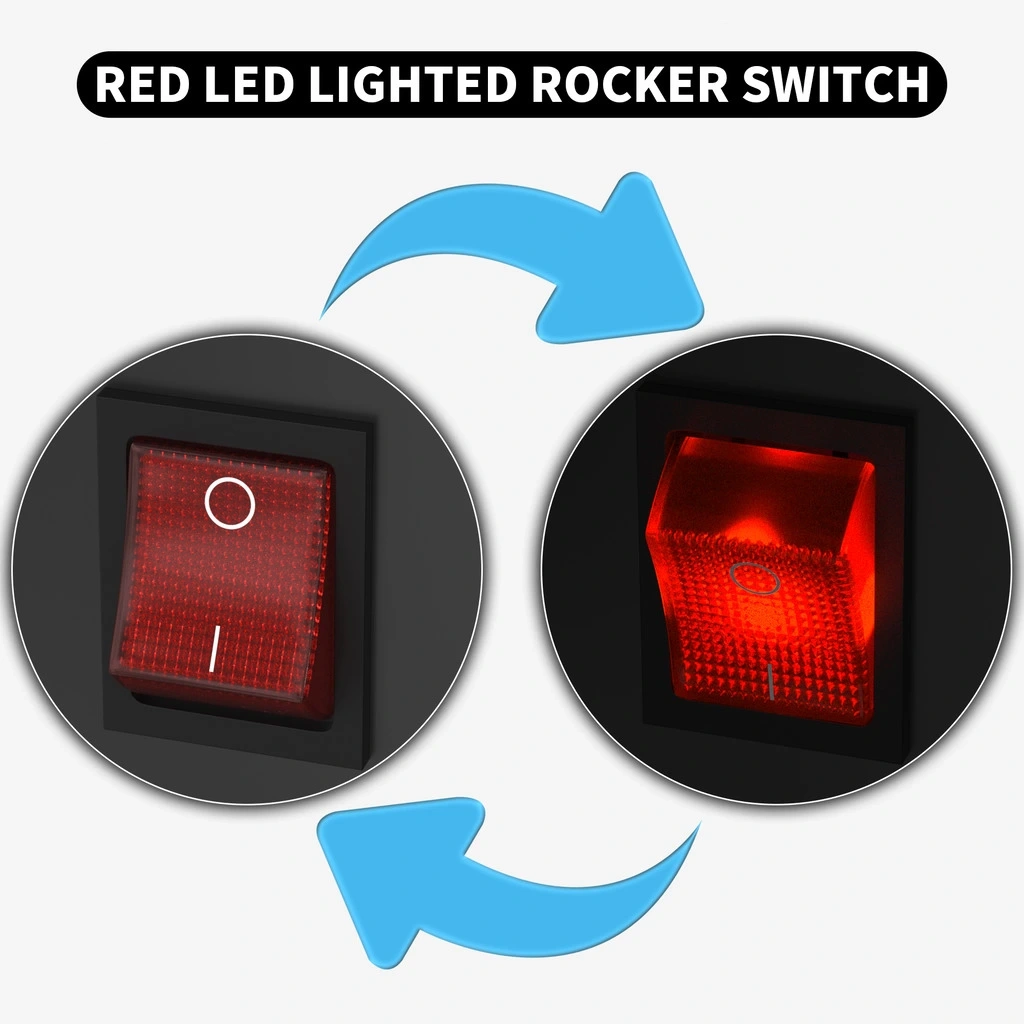

LED Işık Göstergesi ve Özellikleri

IC-104-S anahtarın LED ışık göstergesi ve bu özelliğin sağladığı avantajlar.

IC-104-S anahtarı, 12V DC ile çalışan entegre LED ışık göstergesi ile kullanışlı bir görsel geri bildirim sağlar.

LED Işık Göstergesinin Özellikleri:

Entegre LED göstergesinin teknik özellikleri:

• LED Tipi: Yüksek parlaklıkta, uzun ömürlü LED
• Çalışma Voltajı: 12V DC (genellikle 9-15V DC aralığında çalışır)
• Akım Tüketimi: Yaklaşık 15-20mA
• Işık Rengi: Genellikle kırmızı (model varyasyonlarına göre değişebilir)
• Görünürlük Açısı: Geniş açılı görünüm için tasarlanmış

LED göstergesi, anahtarın üst kısmında yerleşiktir ve anahtarın aktif olduğu konumlarda yanar.

LED Göstergesinin Avantajları:

LED ışıklı anahtarın sağladığı kullanım avantajları:

• Karanlık Ortam Kullanımı: Loş veya tamamen karanlık ortamlarda anahtarın konumunu gösterme
• Durum Teyidi: Sistemin açık olduğunu görsel olarak belirtme
• Uzaktan Görünürlük: Uzak mesafeden bile anahtarın durumunu görebilme
• Düşük Enerji Tüketimi: Minimum elektrik tüketimi ile uzun süreli kullanım
• Kullanıcı Dostu Arayüz: Kontrol panelinde kolay navigasyon sağlar

Özellikle karmaşık kontrol panellerinde, aktif devreleri hızlıca belirleme imkanı sunar.

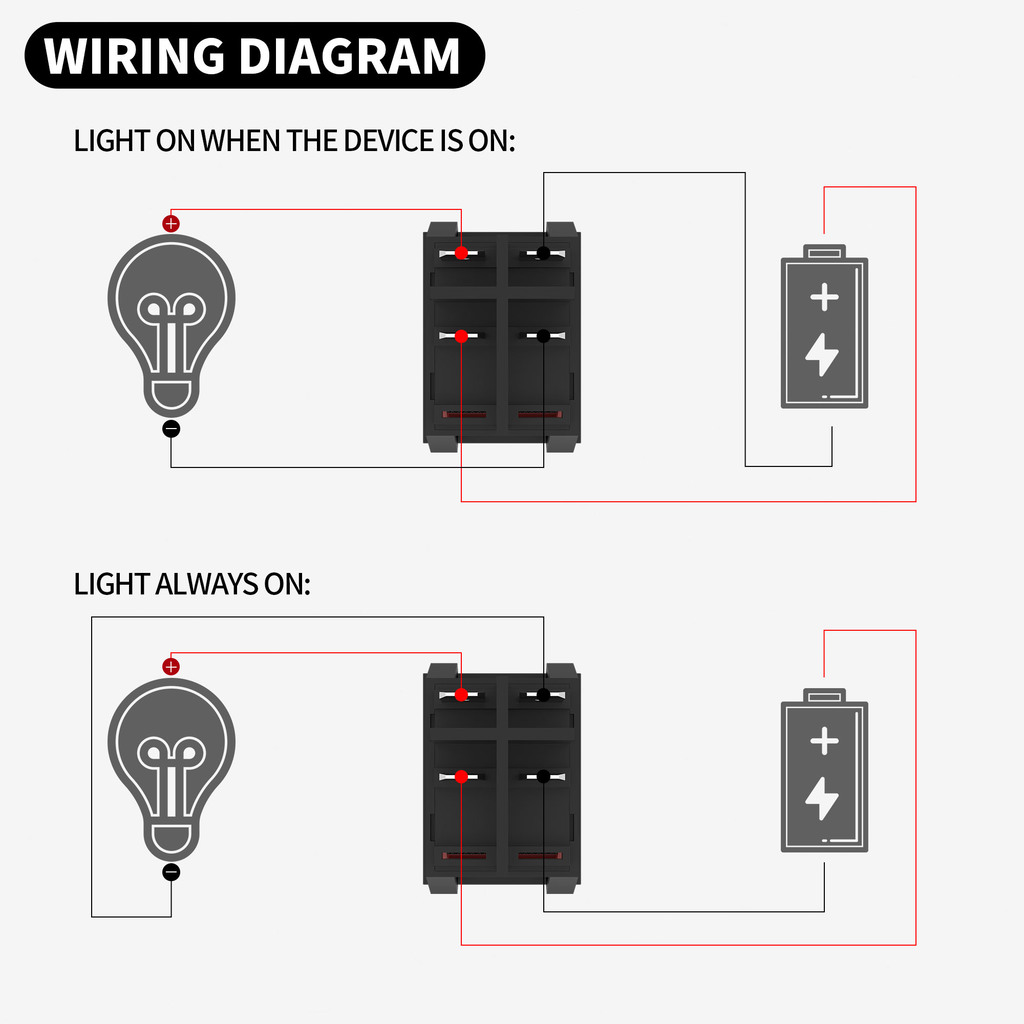

LED Bağlantı Özellikleri:

LED göstergesinin bağlantı detayları:

• Ayrı LED Terminalleri: Anahtarın arka kısmında LED için özel bağlantı noktaları
• Polarite İşaretleri: Doğru bağlantı için (+) ve (-) işaretli terminaller
• İç Direnç: Çoğu modelde dahili akım sınırlayıcı direnç bulunur
• Bağımsız Kontrol: LED göstergesinin kontak durumundan bağımsız kullanılabilme özelliği
• Farklı Çalışma Senaryoları: Tercihe göre farklı bağlantı konfigürasyonları oluşturabilme

Doğru LED bağlantısı, anahtarın görsel geri bildirim fonksiyonunu en iyi şekilde kullanabilmeyi sağlar.

---

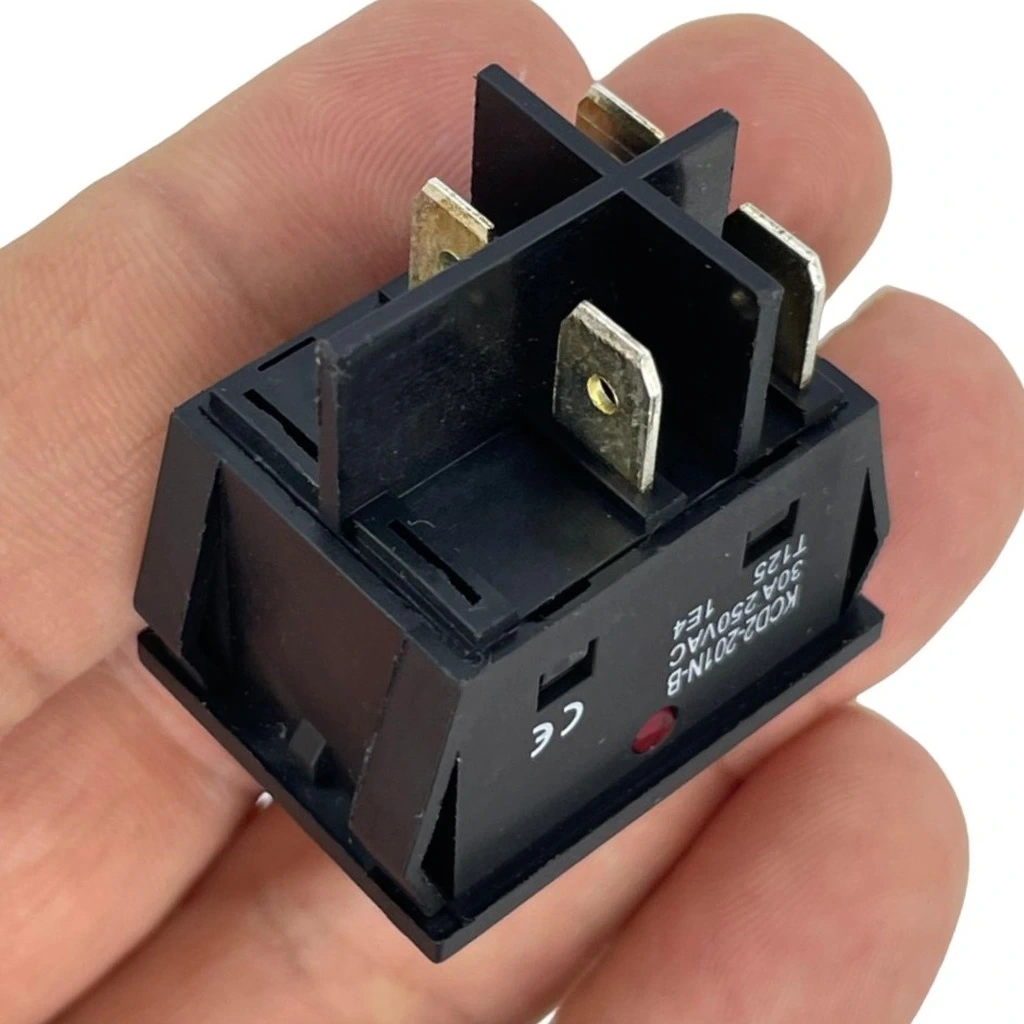

4 Pin DPST Yapısı ve Bağlantı Özellikleri

IC-104-S geniş anahtarın 4 pin DPST yapısı ve yüksek akım bağlantı özellikleri.

IC-104-S geniş anahtar, 4 pinli DPST (Çift Kutuplu Tek Yönlü) yapısı ile çeşitli devre kontrol imkanları sunar.

DPST Yapısının Temel Özellikleri:

DPST (Çift Kutuplu Tek Yönlü) yapısı, iki bağımsız SPST (Tek Kutuplu Tek Yönlü) devresinin tek anahtarda birleştirilmiş halidir:

• İki ayrı devre aynı anda kontrol edilir, ancak birbirinden elektriksel olarak izole durumdadır.
• Her devre kendi içinde tek yönlü bağlantı (açık veya kapalı) imkanına sahiptir.
• ON konumunda, her iki devre de aynı anda kapanır; OFF konumunda her iki devre de açılır.
• Bu yapı, tek anahtarla iki bağımsız sistemin eş zamanlı kontrolünü sağlar.

4 Pinli Bağlantı Şeması:

4 pinli DPST yapısı, aşağıdaki terminal düzenine sahiptir:

• Pinler 1-2: İlk bağımsız devre için kontak çifti
• Pinler 3-4: İkinci bağımsız devre için kontak çifti

Pin numaralandırması genellikle aşağıdaki gibi düzenlenir:

    1   3
    |   |
    2   4

ON konumunda:

• 1-2 pinleri arasında bağlantı kurulur.
• 3-4 pinleri arasında bağlantı kurulur.

OFF konumunda ise tüm bağlantılar kesilir.

Yüksek Akım Bağlantı Özellikleri:

30A kapasiteli anahtar için özel bağlantı özellikleri:

• Güçlendirilmiş Terminaller: Yüksek akımı taşıyabilen kalın bakır alaşımlı terminaller
• Geniş Lehimleme Yüzeyi: İyi ısı ve akım dağılımı için genişletilmiş lehimleme alanı
• Yüksek Isı Dayanımı: Terminaller ve kontak yapısı yüksek çalışma sıcaklıklarına dayanıklıdır
• Düşük Kontak Direnci: 5 mΩ'dan düşük direnç ile minimum ısı oluşumu
• Güçlendirilmiş İzolasyon: Pinler arasında yüksek voltaja dayanıklı izolasyon

Bu özellikler, yüksek akımlı devrelerin güvenli ve kararlı kontrolünü mümkün kılar.

---

Endüstriyel ve Güç Sistemleri Uygulamaları

IC-104-S 30A geniş ışıklı anahtarın endüstriyel ve güç sistemlerindeki kullanımı.

IC-104-S 30A geniş ışıklı anahtar, yüksek akım kapasitesi sayesinde endüstriyel kontrol sistemleri ve güç uygulamaları için ideal bir kontrol elemanıdır.

Endüstriyel Kontrol Uygulamaları:

Endüstriyel ortamlardaki kullanım alanları:

• Makine Güç Kontrolü: Üretim ekipmanlarının ana güç kontrolleri
• Motor Kontrol Sistemleri: Yüksek güçlü DC ve AC motor kontrolü
• Endüstriyel Isıtıcılar: Fırın, ısıtıcı ve kurutucu sistemlerin kontrolü
• İmalat Ekipmanları: Metal işleme ve üretim makineleri
• Kompresör Sistemleri: Endüstriyel kompresör ve basınçlı hava sistemleri

30A kapasitesi, bu tür uygulamalarda röle veya kontaktör gerektirmeden doğrudan kontrol sağlar.

Güç Sistemleri Uygulamaları:

Güç dağıtım ve yönetim sistemlerindeki kullanım alanları:

• Güç Dağıtım Panoları: Elektrik dağıtım sistemlerinin kontrolü
• Jeneratör Kontrol Panelleri: Yedek güç sistemlerinin yönetimi
• UPS Sistemleri: Kesintisiz güç kaynağı kontrolleri
• DC Güç Sistemleri: 12V, 24V, 48V DC güç sistemleri
• Batarya Yönetim Sistemleri: Büyük batarya gruplarının kontrol ve izolasyonu

Çift kutuplu yapısı, bu sistemlerde hem pozitif hem negatif hattın veya hem faz hem nötr hattın kontrolünü sağlar.

Dayanıklılık ve Güvenilirlik Özellikleri:

Endüstriyel ortamlarda dayanıklılığı sağlayan özellikler:

• Geniş Çalışma Sıcaklığı: -25°C ila +85°C arasında güvenilir çalışma
• Yüksek Yalıtım Direnci: 500 MΩ üzerinde yalıtım direnci ile güvenilir izolasyon
• Sağlam Mekanik Yapı: Endüstriyel ortamlardaki titreşim ve darbelere dayanıklı tasarım
• Uzun Mekanik Ömür: 50,000+ işlem döngüsü ile uzun süreli kullanım
• Isıl Dayanım: Yüksek akım taşıma sırasında oluşan ısıya karşı dayanıklılık

Bu özellikler, zorlu endüstriyel ortamlarda güvenilir ve uzun ömürlü çalışma sağlar.

---

Denizcilik ve Araç Uygulamaları

IC-104-S 30A geniş ışıklı anahtarın denizcilik ve araç uygulamalarındaki kullanımı.

IC-104-S 30A geniş ışıklı anahtar, dayanıklı yapısı ve yüksek akım kapasitesi ile denizcilik ve özel araç uygulamaları için ideal bir kontrol elemanıdır.

Denizcilik Uygulamaları:

Tekne, yat ve deniz araçlarındaki kullanım alanları:

• Ana Elektrik Panoları: Tekne elektrik sistemlerinin kontrolü
• Aydınlatma Sistemleri: Yüksek akımlı aydınlatma kontrolü
• DC Motor Kontrolü: Vinç, pompa ve diğer yüksek güçlü ekipmanlar
• Akü İzolasyon Kontrolü: Çift akü sistemlerinin yönetimi
• Navigasyon Ekipmanları: Güç kaynağı ve elektronik sistemlerin kontrolü

Deniz ortamının zorlu koşullarında güvenilir çalışma sağlar.

Araç Uygulamaları:

Özel araç ve karavan elektrifikasyonundaki kullanım alanları:

• Özel Araç Sistemleri: Modifiye edilen araçların elektrik kontrolleri
• Karavan/Motorhome: Karavanların güç dağıtım sistemleri
• Off-road Araçlar: Arazi araçlarının vinç ve ek aydınlatma kontrolü
• Ticari Araçlar: İş araçlarındaki özel elektrik sistemleri
• Yarış Araçları: Yarış araçlarının elektronik kontrol panelleri

30A kapasitesi, bu tür mobil uygulamalarda yüksek güçlü ekipmanların doğrudan kontrolüne olanak tanır.

Mobil Uygulamalarda Avantajları:

Denizcilik ve araç uygulamalarında sağladığı özel avantajlar:

• Titreşim Dayanımı: Hareketli platformlardaki sürekli titreşimlere karşı sağlam yapı
• Sıcaklık Değişimlerine Uyum: Dış ortamlardaki geniş sıcaklık aralıklarında çalışabilme
• Kompakt Tasarım: Sınırlı alanlarda yüksek akım kontrolü sağlama
• LED Gösterge Avantajı: Gece ve düşük ışık koşullarında kolay görünürlük
• DC Sistem Uyumluluğu: 12V/24V DC sistemlerde sorunsuz çalışma

Bu avantajlar, mobil platformlardaki elektrik sistemlerinin güvenilir kontrolünü sağlar.

---

Paket İçeriği

Ürün kutusunda bulunan parçaların listesi.

• 1 x IC-104-S Geniş Işıklı Anahtar (30A, 250V, ON-OFF, 4P)

---
