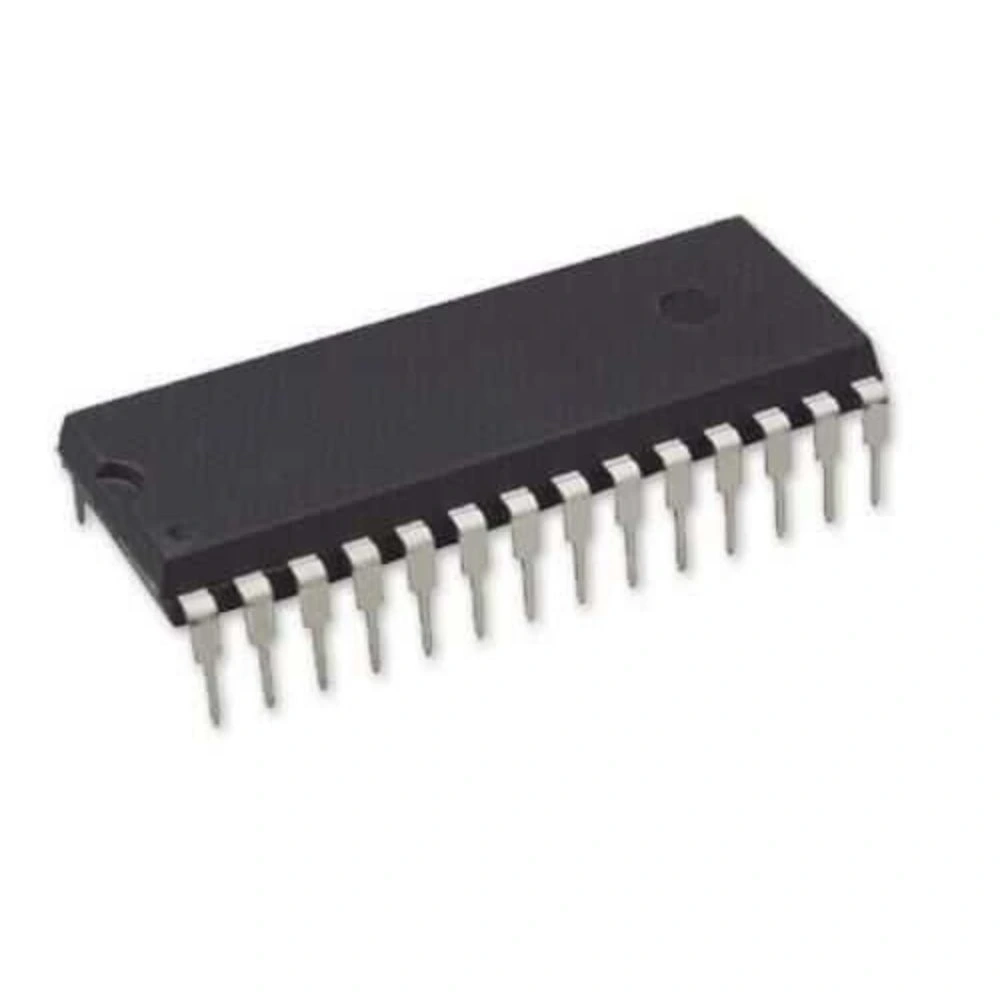

ADC0808CCN Analog Dijital Çevirici Entegresi Dip-28
ADC0808CCN, 8-bit çözünürlüğe sahip, 8 kanallı analogdan dijitale çevirici (ADC) entegresidir. Texas Instruments tarafından üretilen bu entegre, DIP-28 paketi ile gelir ve çoklu giriş seçeneği sunarak birden fazla analog kaynağı dijital veriye dönüştürebilir. İçerisinde çoklayıcı (multiplexer), örnekleme-tutma devresi ve A/D dönüştürücü bulunur.
ADC0808, veri toplama bileşeni, 8 bit analogdan dijitale dönüştürücü, 8 kanallı çoklayıcı ve mikroişlemci uyumlu kontrol mantığına sahip monolitik bir CMOS cihazıdır. 8-bit A/D dönüştürücü, dönüştürme tekniği olarak ardışık yaklaşımı kullanır. Dönüştürücü, yüksek empedanslı bir kıyıcı stabilize karşılaştırıcıya, analog anahtar ağacına sahip bir 256R voltaj bölücüye ve ardışık bir yaklaşım kaydına sahiptir. 8 kanallı çoklayıcı, 8 tek uçlu analog sinyallerden herhangi birine doğrudan erişebilir.
Teknik Özellikler
- Seri:ADC0808
- Besleme Gerilimi:5V
- Çevirici Sayısı:1 Çevirici
- Kanal Sayısı:8 Kanal
- Çözünürlük:8 Bit
- Pin Sayısı:28 Pin
- Paket Tipi:DIP-28
Anahtar Avantajlar
- 8 kanallı çoklayıcı ile çoklu giriş seçeneği
- Hızlı ve hassas analog-dijital dönüşüm
- Dahili örnekleme ve tutma devresi
- 5V ile çalışabilen kolay kullanım
- Geniş endüstriyel ve akademik kullanım alanı
Uygulama Alanları
- Sensör verilerinin dijitalleştirilmesi
- Endüstriyel otomasyon
- Mikrodenetleyici ile veri toplama sistemleri
- Sıcaklık, basınç, ışık, nem sensörleri ile veri okuma
- Elektronik laboratuvar projeleri
Paket İçeriği
1 Adet ADC0808CCN Analog Dijital Çevirici Entegresi Dip-28
