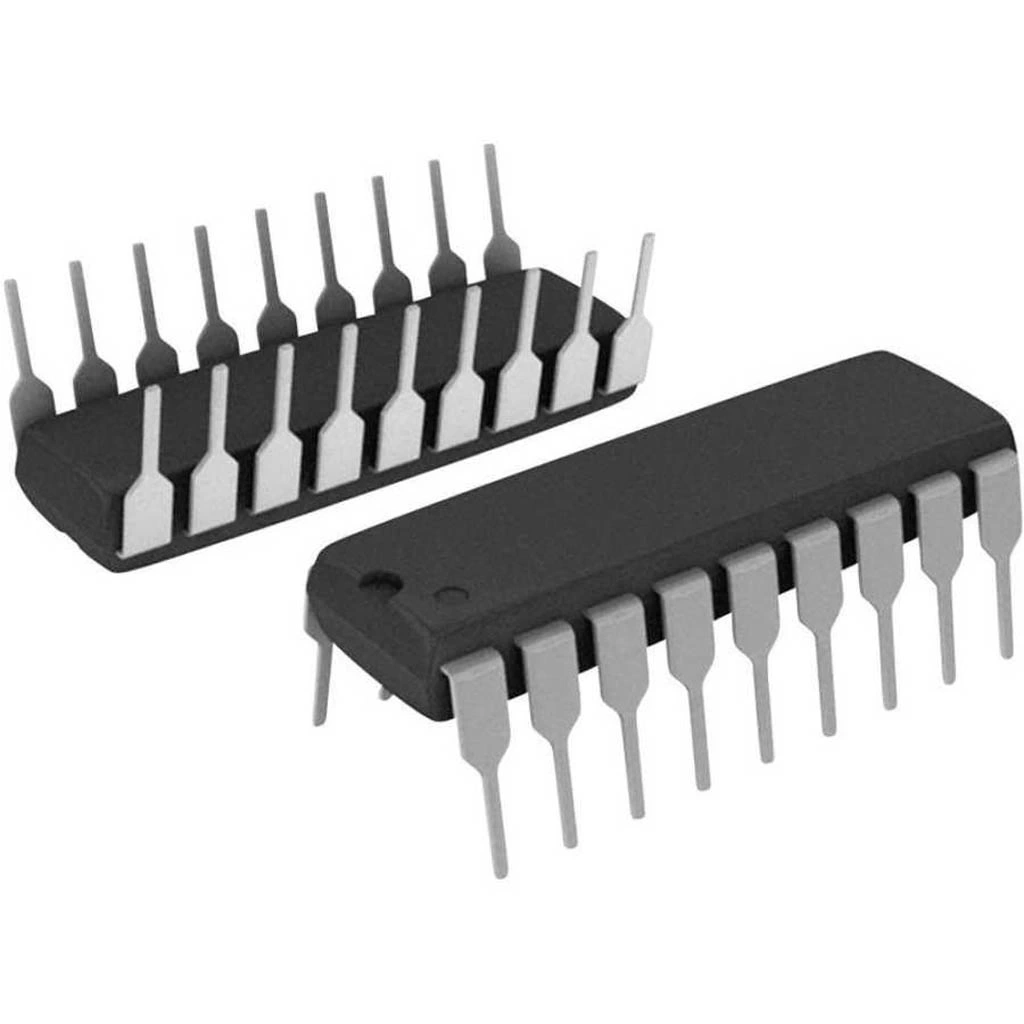

PT2272-L4 Decoder Entegresi Dip-18

PT2272-L4 Decoder Entegresi DIP-18

PT2272-L4, uzaktan kumanda sistemleri için tasarlanmış bir decoder (kod çözücü) entegresidir. DIP-18 paketinde sunulan bu entegre, karşılık gelen PT2262 encoder (kodlayıcı) entegresi ile birlikte çalışarak, güvenilir kablosuz uzaktan kontrol sistemleri oluşturmayı sağlar.

Düşük güç tüketimi ve yüksek gürültü bağışıklığı özellikleri ile dikkat çeken PT2272-L4, 4 bit veri çıkışı sunar. Elektronik komponentler arasında kablosuz iletişim uygulamaları için ideal bir seçimdir.

Geniş çalışma voltaj aralığı ve trinary (üçlü) kod formatı desteği ile entegreler içinde esnek kullanım sunar. Çevirici entegreler kategorisinde RF ve IR uzaktan kontrol sistemleri için popüler bir çözümdür.

Teknik Özellikler

PT2272-L4 Decoder Entegresi DIP-18'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Entegre Tipi: Uzaktan Kumanda Decoder (Kod Çözücü)
• Üretici: Princeton Technology / Holtek / Equivalent
• Paket Tipi: DIP-18
• Besleme Voltajı Aralığı: 4.0V - 15.0V
• Tipik Çalışma Voltajı: 5.0V
• Çıkış Sayısı: 4 (D0-D3)
• Adres Bit Sayısı: 8 (A0-A7)
• Veri İletim Formatı: Trinary (3 seviyeli: Açık, Kapalı, Dalgalı)
• Çalışma Frekansı: RF modüle bağlı (tipik 315MHz/433MHz)
• Çıkış Tipi: Aktif Yüksek / Latch veya Momentary (L4 versiyonu için)
• Çıkış Akımı: 5mA (maksimum)
• Bekleme Akımı: <10μA (tipik)
• Çalışma Akımı: 2.2mA (tipik, 5V besleme ile)
• Çalışma Sıcaklığı: -20°C ile +70°C arası
• Oscilator Tipi: RC (harici kapasitör ile ayarlanır)
• Data Geçerlilik Çıkışı: VT (Valid Transmission)
• Kod Uyumluluk: PT2262, SC5262, HT12E kodlayıcıları ile uyumlu
• Çıkış Modları: Momentary (L4 versiyonu)
• Gürültü Bağışıklığı: Yüksek
• Pin Sayısı: 18
• Montaj Tipi: Through-Hole (Delikli Montaj)
• RoHS Uyumluluğu: Evet

Kullanım Alanları

PT2272-L4 Decoder Entegresi DIP-18'in kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Kablosuz Kontrol Sistemleri

• Garaj kapısı açıcıları
• Uzaktan kumandalı anahtar sistemleri
• Kablosuz çağrı sistemleri
• Uzaktan açma/kapama kontrolleri
• Kablosuz alarm sistemleri

Endüstriyel Uygulamalar

• Uzaktan ekipman kontrolü
• Kablosuz veri aktarımı
• Makine uzaktan kumandaları
• Endüstriyel otomasyon
• Kablosuz sensör sistemleri

Ev ve Hobi Projeleri

• Akıllı ev sistemleri
• Uzaktan kumanda ile robot kontrolü
• Kablosuz model araç/uçak kumandaları
• DIY güvenlik sistemleri
• Priz ve aydınlatma kontrolü

Avantajlar ve Özellikler

PT2272-L4 Decoder Entegresi DIP-18'in sağladığı avantajlar ve çözümler.

• Yüksek Güvenlik: Trinary kodlama ile 3^8 (6561) farklı adres kombinasyonu
• Düşük Güç Tüketimi: Pil ile çalışan uygulamalar için ideal
• Güvenilir Kod Çözme: Karşılık gelen kodlayıcı entegreleri ile uyumlu
• Momentary Çıkış Modu: L4 versiyonunda kumanda basılı tutulduğu sürece çıkış aktif
• Veri Doğrulama: VT pini ile geçerli veri alındığının teyidi
• Geniş Besleme Aralığı: 4V-15V arası çalışabilme
• Minimal Harici Komponent: Sadece birkaç pasif eleman ile çalışabilme
• Gürültü Bağışıklığı: Yanlış tetiklenmeye karşı yüksek direnç
• Kolay Entegrasyon: Standart RF/IR alıcı modülleri ile uyumluluk
• DIP Paketi: Kolay prototipleme ve breadboard uyumluluğu

Devre Tasarımı ve Kullanım

PT2272-L4 Decoder Entegresi DIP-18'in devre tasarımında kullanımı hakkında bilgiler.

Pin Yapılandırması (DIP-18):

• Pin 1: D0 (Veri Çıkışı 0)
• Pin 2: D1 (Veri Çıkışı 1)
• Pin 3: D2 (Veri Çıkışı 2)
• Pin 4: D3 (Veri Çıkışı 3)
• Pin 5: NC (Bağlantı Yok)
• Pin 6: VT (Valid Transmission - Geçerli İletim)
• Pin 7: OSC2 (Osilatör Pini 2)
• Pin 8: OSC1 (Osilatör Pini 1)
• Pin 9: VSS (GND)
• Pin 10: DIN (Veri Girişi)
• Pin 11: A7 (Adres Biti 7)
• Pin 12: A6 (Adres Biti 6)
• Pin 13: A5 (Adres Biti 5)
• Pin 14: A4 (Adres Biti 4)
• Pin 15: A3 (Adres Biti 3)
• Pin 16: A2 (Adres Biti 2)
• Pin 17: A1 (Adres Biti 1)
• Pin 18: VDD (Pozitif Besleme)

Temel Bağlantı Şeması:

1. VDD (Pin 18) pozitif besleme voltajına (4V-15V, tipik 5V) bağlanır
2. VSS (Pin 9) toprak hattına bağlanır
3. VDD ve VSS arasına 0.1μF bypass kapasitörü bağlanır
4. DIN (Pin 10) RF alıcı modülünün veri çıkışına bağlanır
5. OSC1 (Pin 8) ve OSC2 (Pin 7) arasına 1MΩ direnç bağlanır
6. OSC1 (Pin 8) ile VSS arasına 3-33nF kapasitör bağlanır
7. A1-A7 (Pin 17-11) adres pinleri - VDD, VSS veya açık bırakılarak adres kodlaması yapılır
8. D0-D3 (Pin 1-4) veri çıkışları kontrol edilecek devrelere bağlanır
9. VT (Pin 6) opsiyonel olarak LED veya diğer gösterge devresine bağlanabilir

Adres Ayarları:

• Her adres pini (A1-A7) üç farklı şekilde bağlanabilir: VDD (H), VSS (L) veya açık bırakılarak (F)
• Adres ayarları verici (PT2262) ve alıcı (PT2272) tarafında aynı olmalıdır
• Trinary kodlama ile 3^8 = 6561 farklı adres kombinasyonu mümkündür
• Alıcı ve verici arasındaki adres eşleşmesi çapraz iletişimi önler
• Adres pinlerini açık bırakmak yerine, 50kΩ-100kΩ arası dirençle VDD ve VSS arasına bağlayarak dalgalı (floating) konum daha stabil elde edilebilir

Sorun Giderme ve İpuçları

PT2272-L4 Decoder Entegresi DIP-18 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Sinyal Alınamama: RF alıcı modülünün çalışma frekansını ve anten bağlantısını kontrol edin
• Yanlış Tetiklenme: Adres ayarlarını kontrol edin, ek filtreleme ekleyin
• Kısa Menzil: Anten tasarımını iyileştirin, verici gücünü kontrol edin
• Kararsız Çalışma: Besleme voltajını stabilize edin, bypass kapasitörleri ekleyin
• Osilatör Sorunları: RC değerlerini kodlayıcı ile uyumlu olacak şekilde ayarlayın

Menzil İyileştirme İpuçları

• Alıcı için uygun uzunlukta (tipik olarak λ/4) anten kullanın
• Alıcı antenini metal yüzeylerden ve güç hatlarından uzak tutun
• Alıcı modülü için temiz ve stabil bir güç kaynağı sağlayın
• Anten için koaksiyel kablo kullanarak gürültüyü azaltın
• RF alıcı modülünün montaj pozisyonunu optimize edin

Güvenilirlik Artırma Yöntemleri

• DIN girişine 100kΩ pull-down direnci ekleyerek kararsız durumları önleyin
• Alıcı modül çıkışı ile DIN girişi arasına basit RC filtresi ekleyin
• VT çıkışını kullanarak sadece geçerli sinyalleri işleyin
• Kritik uygulamalarda çift kod doğrulama kullanın
• Güç kaynağı hat gürültüsüne karşı ek filtreleme yapın

Paket İçeriği

• PT2272-L4 Decoder Entegresi DIP-18
