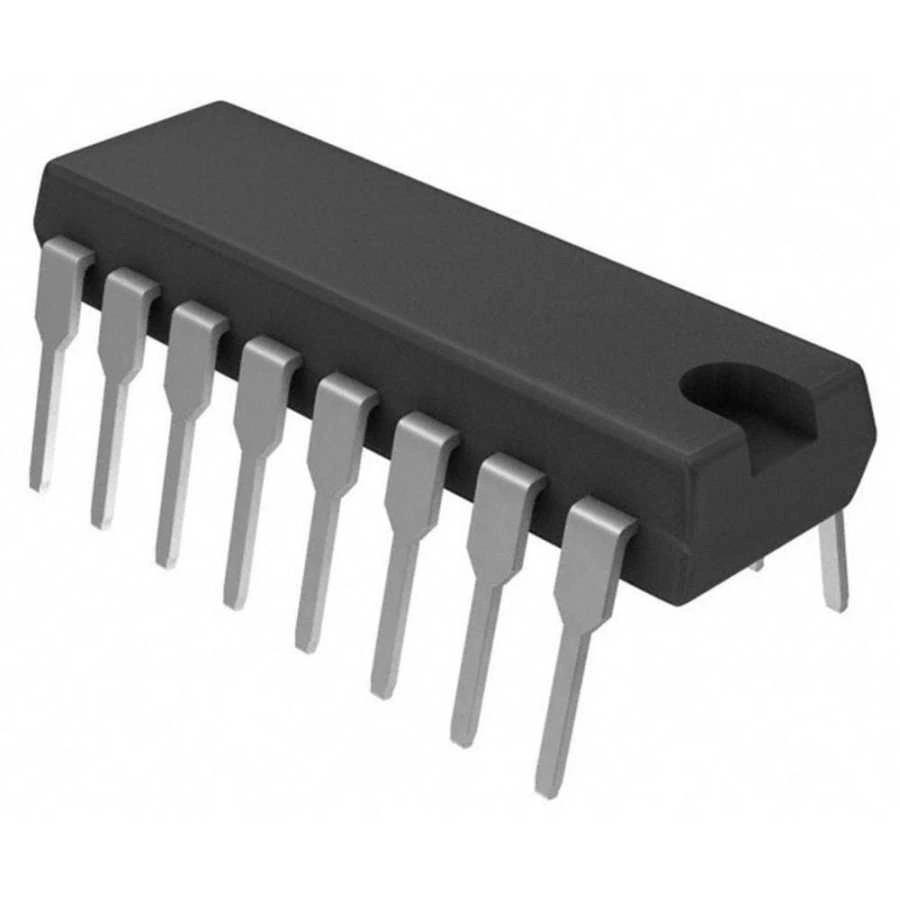

CD4511 DIP-16 BCD-7 Segment Decoder Entegresi
CD4511, Binary Coded Decimal (BCD) girişlerini 7 segment gösterge sürücü çıkışlarına çeviren CMOS decoder entegresidir. DIP-16 paketinde sunulan bu entegre, LED 7 segment göstergeleri sürmek için kullanılan basit ve etkili bir çözümdür.
Latch, blanking ve lamp test gibi kontrol girişleri ile donanmış CD4511, sürücü konfigürasyonu esnekliği sunar. Elektronik komponentler arasında dijital gösterge uygulamaları için sıkça tercih edilir.
Düşük güç tüketimi ve geniş besleme voltajı aralığı (3V-18V) sunan bu entegre, entegreler içinde kullanımı kolay bir seçenektir. Çevirici entegreler kategorisinde LED göstergelere bilgi aktarmak için verimli bir çözüm sunar.
Teknik Özellikler
CD4511 DIP-16 BCD-7 Segment Decoder Entegresi'nin detaylı teknik özellikleri aşağıda listelenmiştir.
- Entegre Tipi: BCD to 7-Segment Decoder/Driver
- Üretici: Texas Instruments / NXP / ST Microelectronics
- Paket Tipi: DIP-16
- Besleme Voltajı Aralığı: 3.0V - 18.0V
- Önerilen Çalışma Voltajı: 5.0V - 15.0V
- Teknoloji: CMOS
- Giriş Tipi: BCD (Binary Coded Decimal)
- Çıkış Tipi: 7 Segment Sürücü (a-g)
- Kontrol Girişleri: Latch Enable (LE), Blanking Input (BI), Lamp Test (LT)
- BCD Giriş Aralığı: 0-9 (Decimal)
- Gösterge Uyumluluğu: Ortak Katot 7 Segment LED
- Çıkış Akımı (Kaynak): -0.5mA @ 5V, -2.6mA @ 10V, -6mA @ 15V
- Çıkış Akımı (Havuz): 0.64mA @ 5V, 3.3mA @ 10V, 8mA @ 15V
- Propagasyon Gecikmesi: 225ns (tipik, VDD=10V)
- Güç Tüketimi: 10μW (tipik, statik)
- Çalışma Sıcaklığı: -40°C ile +85°C arası
- Giriş Kapasitansı: 5pF (tipik)
- Çıkış Kapasitansı: 7pF (tipik)
- Lojik Seviyeler: CMOS/TTL uyumlu
- Pin Sayısı: 16
- Montaj Tipi: Through-Hole (Delikli Montaj)
- RoHS Uyumluluğu: Evet
Kullanım Alanları
CD4511 DIP-16 BCD-7 Segment Decoder Entegresi'nin kullanılabileceği çeşitli alanlar ve uygulama örnekleri.
Dijital Gösterge Sistemleri
- Dijital saat göstergeleri
- Sayaç ve frekans göstergeleri
- Termometre ekranları
- Kontrol panel göstergeleri
- Sıralı numaralama sistemleri
Endüstriyel Kontrol
- Makine durum göstergeleri
- Proses sayaçları
- PLC sayısal çıkış göstergeleri
- Endüstriyel zamanlayıcılar
- Ürün sayma sistemleri
Eğitim ve Hobi Projeleri
- Dijital puan göstergeleri
- Eğitim amaçlı sayıcı devreleri
- Elektronik zar projeleri
- Arduino/mikrodenetleyici gösterge sistemleri
- Dijital elektronik laboratuvar projeleri
Avantajlar ve Özellikler
CD4511 DIP-16 BCD-7 Segment Decoder Entegresi'nin sağladığı avantajlar ve çözümler.
- Kolay Kullanım: Minimum harici bileşen gereksinimi
- Latch Özelliği: Veriyi saklama ve gösterme imkanı
- Blanking Kontrol: Göstergeyi açma/kapama işlevi
- Lamp Test: Tüm segmentleri yakarak test etme özelliği
- Geniş Besleme Aralığı: 3V-18V arası çalışabilme
- Düşük Güç Tüketimi: CMOS teknolojisi ile minimum enerji kullanımı
- TTL Uyumluluğu: TTL devreleri ile doğrudan arayüz imkanı
- Dijital Görüntüleme: 0-9 arası rakamları gösterebilme
- Akım Sürücü Kapasitesi: Göstergeleri doğrudan sürebilme
- Endüstri Standardı: Yaygın kabul görmüş pin konfigürasyonu
Devre Tasarımı ve Kullanım
CD4511 DIP-16 BCD-7 Segment Decoder Entegresi'nin devre tasarımında kullanımı hakkında bilgiler.
İpucu: 7 segment gösterge akımlarını sınırlamak için her segment çıkışına 220Ω-1kΩ arası direnç bağlayın.
Pin Yapılandırması (DIP-16):
- Pin 1: B Input (BCD Giriş Biti 1)
- Pin 2: C Input (BCD Giriş Biti 2)
- Pin 3: LT (Lamp Test, Aktif Düşük)
- Pin 4: BI (Blanking Input, Aktif Düşük)
- Pin 5: LE (Latch Enable, Aktif Yüksek)
- Pin 6: D Input (BCD Giriş Biti 3)
- Pin 7: A Input (BCD Giriş Biti 0)
- Pin 8: VSS (GND)
- Pin 9: e Output (Segment e Çıkışı)
- Pin 10: d Output (Segment d Çıkışı)
- Pin 11: c Output (Segment c Çıkışı)
- Pin 12: b Output (Segment b Çıkışı)
- Pin 13: a Output (Segment a Çıkışı)
- Pin 14: g Output (Segment g Çıkışı)
- Pin 15: f Output (Segment f Çıkışı)
- Pin 16: VDD (Pozitif Besleme)
Temel Bağlantı Şeması:
- VDD (Pin 16) pozitif besleme voltajına (3V-18V, tipik 5V) bağlanır
- VSS (Pin 8) toprak hattına bağlanır
- VDD ve VSS arasına 0.1μF bypass kapasitörü bağlanır
- BCD girişleri (Pin 7, 1, 2, 6) sayı karşılıklarına bağlanır (A=1, B=2, C=4, D=8)
- Segment çıkışları (Pin 13, 12, 11, 10, 9, 15, 14) akım sınırlama dirençleri üzerinden 7 segment göstergeye bağlanır
- LE (Pin 5) normalde lojik 0'a (veri sürekli güncellensin) veya latch için lojik 1'e bağlanır
- BI (Pin 4) normalde lojik 1'e, göstergeyi karartmak için lojik 0'a bağlanır
- LT (Pin 3) normalde lojik 1'e, tüm segmentleri test için lojik 0'a bağlanır
Kontrol Girişleri Tablosu:
- LE=0, BI=1, LT=1: Normal çalışma, girişler sürekli çıkışa yansır
- LE=1, BI=1, LT=1: Latch aktif, giriş değişimleri çıkışa yansımaz
- BI=0, LT=1: Blank mode, tüm segmentler kapalı (gösterge karanlık)
- LT=0: Test mode, tüm segmentler açık (BCD değerlerine bakılmaksızın)
Çok Basamaklı Gösterge Bağlantısı:
- Her basamak için ayrı bir CD4511 kullanılır
- LE pinleri ayrı ayrı kontrol edilerek multiplexing yapılabilir
- Ortak bir veri yolu ile BCD verileri her entegrenin girişine sırayla gönderilir
- LE (Latch) kullanılarak her entegrenin göstereceği değer hafızaya alınır
- Yüksek güç gerektiren göstergeler için ULN2003 veya transistör sürücüler eklenebilir
Sorun Giderme ve İpuçları
CD4511 DIP-16 BCD-7 Segment Decoder Entegresi kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Gösterge Karanlık: BI pininin yüksek, LT pininin yüksek olduğunu kontrol edin
- Yanlış Rakamlar: BCD girişlerinin doğru bağlantılarını ve değerlerini kontrol edin
- Soluk Gösterge: Segment dirençlerini düşürün, besleme voltajını artırın
- Çok Parlak Gösterge: Segment dirençlerini artırın veya düşük akımlı gösterge kullanın
- Kararsız Gösterge: Bypass kapasitörünü kontrol edin, besleme hattındaki gürültüyü azaltın
Direnç Seçimi İpuçları
- 5V besleme için tipik olarak 330Ω-470Ω dirençler kullanılır
- 12V besleme için 1kΩ civarı dirençler önerilir
- Düşük akımlı göstergeler için daha yüksek direnç değerleri seçilebilir
- Parlak göstergeler için daha düşük direnç değerleri (220Ω-330Ω) kullanılabilir
- Her segment için aynı değerde direnç kullanarak görsel tutarlılık sağlayın
Multiplexing Teknikleri
- Birden fazla basamaklı göstergelerde, her bir basamak için ayrı CD4511 kullanın
- Latch (LE) özelliğini kullanarak veriyi basamaklara sırayla yükleyin
- Yüksek yenileme hızı için basamakları en az 100Hz ile tarayın
- Bekleme akımını azaltmak için kullanılmayan entegrelerin besleme hattını kontrol edin
- Tüm görüntüleme işlemlerinde taşma durumlarına karşı koruma ekleyin
Paket İçeriği
İlgili Ürün Kategorilerimiz
Çeşitli elektronik komponentler ile projelerinizi ve devrelerinizi geliştirebilirsiniz.
Ürünleri İncele →
Geniş entegre çeşitleri ile elektronik projelerinize fonksiyonellik kazandırabilirsiniz.
Ürünleri İncele →
Çevirici entegrelerle sinyal dönüşümleri ve kod çözme işlemlerini gerçekleştirebilirsiniz.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve entegreler konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
CD4511 ve CD4543 arasındaki fark nedir?
CD4511 ortak katot LED göstergeler için tasarlanmışken, CD4543 ortak anot göstergelerle çalışır. Ayrıca CD4543 daha düşük güç tüketimi ve faz sürme özellikleri sunar.
BCD kodu nedir?
Binary Coded Decimal, her ondalık rakamı 4 bit ile temsil eden kodlama sistemidir. 0-9 arası değerleri ifade eder. CD4511'de A=1, B=2, C=4, D=8 ağırlıklarındadır.
Latch Enable (LE) ne işe yarar?
LE=1 olduğunda, o anki BCD girişi saklanır ve sonraki değişiklikler göstergeye yansımaz. Multiplexli göstergelerde farklı basamakları kontrol etmek için kullanılır.
Blanking Input (BI) nasıl kullanılır?
BI=0 yapıldığında tüm segmentler kapatılır. Önemsiz sıfırları bastırmak veya hata durumlarında göstergeyi karartmak için kullanılabilir.
Lamp Test (LT) ne işe yarar?
LT=0 yapıldığında BCD girişlerinden bağımsız olarak tüm segmentler yanar. Gösterge ve bağlantıların sağlamlığını test etmek için kullanılır.
Entegre maksimum kaç segment göstergeyi sürebilir?
Tek bir CD4511, tek bir 7 segment göstergeyi sürebilir. Çok basamaklı göstergeler için her basamağa bir entegre veya multiplexing tekniği gerekir.
Segment dirençleri nasıl hesaplanır?
R = (VDD - VF) / I formülü kullanılır. VF LED düşüm voltajı (tipik 2V), I istenen akımdır (10-20mA). 5V besleme için genellikle 220Ω-330Ω uygundur.
BCD girişlerine 9'dan büyük değer uygulanırsa ne olur?
BCD, 0-9 arasındaki değerler için tanımlıdır. 10-15 arası değerler uygulanırsa, entegre bu değerleri belirli özel karakterler olarak gösterir veya boş ekran verir.
