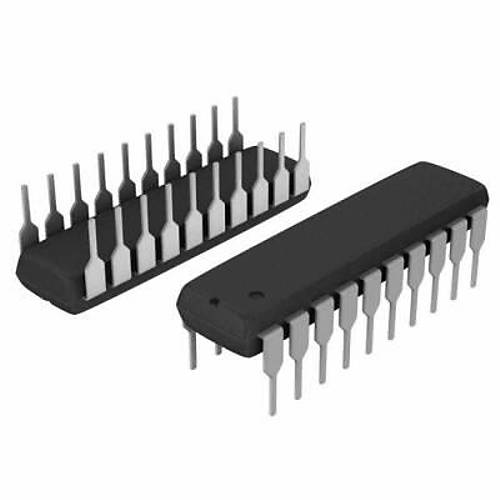

ADC0804 DIP-20 Analog Dijital Çevirici Entegresi
ADC0804 DIP-20 Analog Dijital Çevirici Entegresi ADC0801, ADC0802, ADC0803, ADC0804 ve ADC0805 cihazları, 256R ürünlerine benzer bir diferansiyel potansiyometrik merdiven kullanan CMOS 8-bit ardışık yaklaşım dönüştürücülerdir (ADC). Bu dönüştürücüler, doğrudan veri yolunu süren Üç durumlu çıkış mandallarına sahip NSC800 ve INS8080A türev kontrol veriyolu ile çalışmaya izin verecek şekilde tasarlanmıştır. Bu ADC'ler, mikroişlemciye bellek konumları veya G/Ç bağlantı noktaları gibi görünür ve arabirim mantığı gerekmez. Diferansiyel analog voltaj girişleri, ortak mod reddini artırmaya ve analog sıfır giriş voltajı değerini dengelemeye izin verir. Ek olarak, voltaj referans girişi, daha küçük herhangi bir analog voltaj aralığını tam 8 bit çözünürlüğe kodlamaya izin verecek şekilde ayarlanabilir. Kullanım Alanları Herhangi bir 8-Bit µP İşlemciyle veya Bağımsız Cihaz Olarak Çalışır Sıcaklık Sensörleri, Voltaj Kaynakları ve Dönüştürücüler için Arayüz Seri ADC0804 Besleme Gerilimi - Min 4.5V Besleme Voltajı - Max 5.5V Kanal Sayısı 1 Kanal Çözünürlük 8 Bit Pin Sayısı 20 Pin Paket Tipi DIP-20 ADC0804 Datasheet.
